电路设计-防反接电路

硬件小白学习中有不对请指正。

一、电路作用

        在电子设备中，如果电源正负极接反，可能会对电路中的元件造成损坏。例如，对于一些半导体器件（如二极管、三极管等），反向电压可能会导致其击穿，使电路无法正常工作，甚至永久性损坏。此时如果在电路设计中加入防反接就可以防止这种情况的发生了。

二、典型电路

1.二极管防反接电路

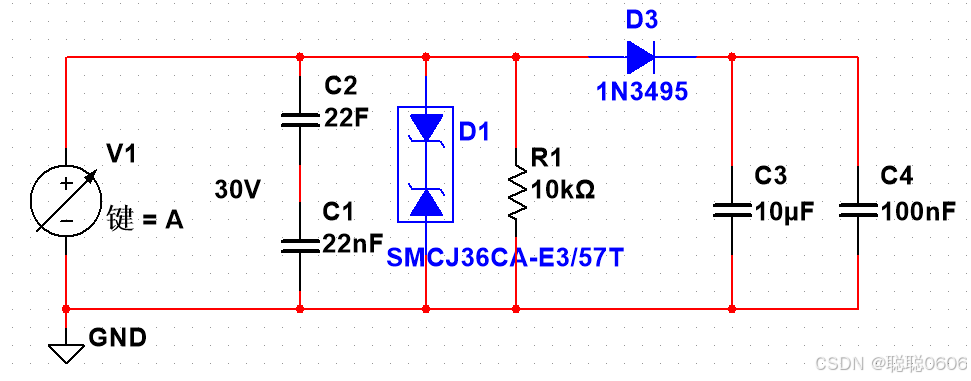

        这个原理图采用了二极管的串联，利用二极管的单向导电性。当电源正极连接正确时，二极管正向导通，电流可以顺利通过二极管为后续电路供电；当电源正负极反接时，二极管反向截止，电路中几乎没有电流通过，从而保护了后面的电路元件。TVS管起到保护电路免受电压瞬变的影响。

2.MOS管防反接电路

这是N-Mos的防反接电路，电源正确上电时栅极接电源此时MOS管导通 ，当电源接反时，MOS管栅极接地，此时MOS管不导通，电路不通，达到保护电路的作用。

这是P-Mos的防反接电路，电源上电时栅极接地，此时MOS管导通，电源反接时，MOS管栅极接正，此时三极管不导通，电路不通，达到保护电路的作用。

3.保险丝并联二极管防反接电路

正常接入情况：当电源按照正确极性接入电路时，二极管由于其单向导电性处于反向截止状态，相当于开路，电流可以顺利通过熔断器流入后续电路，整个电路能够正常工作，二极管此时对正常的电流通路基本没有影响。

电源反接情况：一旦电源正负极反接，二极管就会瞬间变为正向导通状态，使得电源正负极之间近似短路。根据欧姆定律（此时电阻近似为二极管正向导通电阻及线路电阻，阻值很小），会产生较大的短路电流。而熔断器是一种过电流保护元件，当流经它的电流超过其额定电流一定倍数、持续一定时间后，熔断器内部的熔体就会因发热过多而熔断，从而切断电路，避免反接的电源对后续电路中的其他电子元件造成损害，以此达到防反接保护的效果。

4.整流桥防反接电路

这种方法无论怎么接都是正确的，但是他的功率过大，大约是前两种方法的三倍，所以用的比较少，不推荐使用 。
