KVM 虚拟化平台

目录

一、KVM 虚拟化

1. KVM 概述

2. KVM 原理简介

3. KVM 运行时的三种模式

4. KVM工作流程

5. 组件构成

 二、部署KVM

一、KVM 虚拟化

1. KVM 概述

KVM（Kernel-based Virtual Machine） 是基于 Linux 内核的开源虚拟化技术，通过将 Linux 内核转变为虚拟机监控器（Hypervisor），允许多个隔离的虚拟机（VM）直接访问物理硬件资源。

核心特点：

1. 集成于内核：作为内核模块（kvm.ko）实现，无需额外安装 Hypervisor。

2. 硬件辅助虚拟化：依赖 CPU 的虚拟化扩展（Intel VT-x / AMD-V）。

3. 开源生态：与 QEMU 结合提供完整的虚拟化解决方案（设备模拟、I/O 处理等）。

4. 高性能：接近原生性能，适用于生产环境（如云计算平台 OpenStack）。

2. KVM 原理简介

KVM 的本质是 Linux 内核的一个模块

核心原理如下：

1. 内核角色转换：

   • 加载 KVM 模块后，Linux 内核直接作为 Hypervisor 运行。

2. 硬件虚拟化支持：

   • 通过 CPU 的 VT-x/AMD-V 技术，在硬件层面创建 VMX 模式（虚拟机扩展模式），实现指令截获和特权级隔离。

3. 用户空间组件：

   • QEMU 负责模拟虚拟设备（网卡、磁盘等），并管理虚拟机的生命周期（启动、暂停等）。

4. 工作流程：

   • 用户通过工具（如 libvirt）创建虚拟机 → QEMU 调用 KVM 内核模块 → KVM 利用 CPU 虚拟化扩展创建 vCPU，并调度物理 CPU 资源。

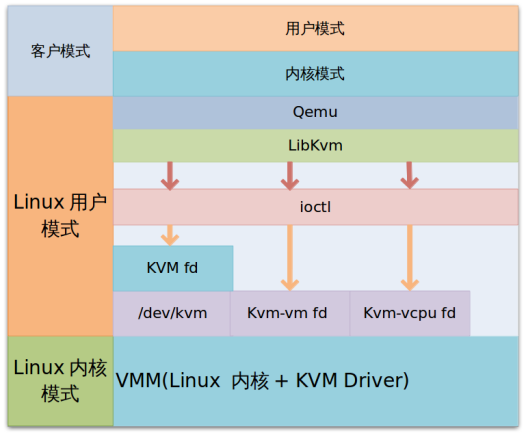

3. KVM 运行时的三种模式

• 客户模式：是虚拟机在操作系统中的运行模式，分为内核模式和用户模式，主要由 KVM 内核模块模拟 CPU 和内存，实现模式切换及退出处理。
• 用户模式：运行 QEMU，用于 IO 模拟与虚拟机管理，为用户提供管理工具并执行 I/O 操作。
• 内核模式：是 KVM 虚拟化核心，运行 KVM 内核模块，负责创建虚拟 CPU 和内存，通过 VMLAUNCH 指令进入客户模式运行 Guest OS，还会处理 Guest OS 运行中的异常及 I/O 需求。

4. KVM工作流程

1. 启动虚拟机：

   • 用户通过 virt-manager 或 virsh 启动虚拟机 → libvirt 调用 QEMU 进程。

2. 创建虚拟化环境：

   • QEMU 调用 KVM 内核模块，创建虚拟的 CPU（vCPU）、内存等资源。

3. vCPU 调度：

   • 每个 vCPU 对应一个 Linux 线程，由宿主机的调度器（如 CFS）管理。

   • KVM 通过 ioctl(KVM_RUN) 启动 vCPU 运行。

4. 内存虚拟化：

   • 影子页表 或 EPT/NPT（Intel/AMD 硬件辅助）映射 Guest 物理地址到宿主机物理地址。

5. I/O 虚拟化：

   • 模拟模式：QEMU 完全模拟设备（如 IDE 磁盘），性能较低。

   • 半虚拟化（virtio）：Guest 安装 virtio 驱动，直接与宿主机通信，减少模拟开销。

   • 设备直通（VFIO）：将物理设备（如 GPU）直接分配给虚拟机，近乎原生性能。

6. 中断处理：

   • 物理中断由宿主机处理 → KVM 注入虚拟中断到目标虚拟机。

5. 组件构成

核心组件详解：

1. QEMU（硬件模拟器）

   • 干什么：造出虚拟CPU、磁盘、网卡等硬件

   • 关键能力：

     • 跨平台运行不同架构系统（如x86主机跑ARM虚拟机）

     • 与KVM协同实现高速虚拟化（不用KVM时性能差10倍+）

2. /dev/kvm（内核接口）

   • 是什么：Linux内核暴露的字符设备文件

   • 核心作用：用户空间（QEMU）操作KVM内核模块的唯一入口

3. ioctl（控制命令）

   • 干什么：通过文件描述符（fd）向设备发送指令

   • 关键操作：

     • KVM_CREATE_VM（创建虚拟机）

     • KVM_RUN（启动vCPU执行）

4. fd（操作手柄）

   • 本质：QEMU打开/dev/kvm后获得的文件描述符

   • 作用：所有ioctl命令必须通过fd操作

5. KVM内核模块（虚拟化引擎）

   • 核心任务：

     • 接管CPU的虚拟化功能（Intel VT-x/AMD-V）

     • 直接管理物理内存映射（硬件加速EPT/NPT）

     • 截获虚拟机敏感指令

 二、部署KVM

案例实验环境

搭建 KVM 虚拟化平台

101、102(配置一样)
#基础环境
--改主机名
101：
hostnamectl set-hostname kvm01
102：
hostnamectl set-hostname kvm02

--生效
bash
--主机映射
 vim /etc/hosts
192.168.10.101 kvm01
192.168.10.102 kvm02
--关闭防火墙和setenforce
systemctl stop firewalld
systemctl disable firewalld
setenforce 0
vim /etc/selinux/config

--安装
dnf -y install gnome-shell gnome-session gdm gnome-terminal

#设置默认的登录环境
systemctl set-default graphical.target
poweroff（关机配置虚拟机）

#虚拟机配置
处理器——》虚拟化引擎——》虚拟化Inter
(开机后就可以看到界面，可以使用伪终端，若要使用更多功能，可以再安装)

#安装KVM模块的一组包
dnf -y install qemu-kvm qemu-img bridge-utils virt-manager libguestfs-tools virt-install libvirt

#查看硬件和系统支不支持虚拟化
cat /proc/cpuinfo
lsmod | grep kvm

#启动
systemctl start libvirtd
systemctl enable libvirtd

#添加网络接口（自己设置虚拟网卡，为桥接网卡）
nmcli connection add type bridge con-name br0 ifname br0
语法格式：nmcli connection add type 网卡类型  网卡名字 ifname 网卡
#查看一下
cat /etc/sysconfig/network-scripts/ifcfg-br0

#虚拟与物理网卡绑定生成第三个网卡（为以太网网卡）
nmcli connection add type ethernet con-name br0-slave-ens33 ifname ens33 master br0

（实际网卡是来桥接虚拟与外部的网卡，类似交换机因此不需要地址）

#IP地址迁移到其他(br0)网卡
101:
nmcli connection modify br0 ipv4.method manual ipv4.address 192.168.10.101/24 ipv4.gateway 192.168.10.254 ipv4.dns 8.8.8.8

102:
nmcli connection modify br0 ipv4.method manual ipv4.address 192.168.10.102/24 ipv4.gateway 192.168.10.254 ipv4.dns 8.8.8.8

#查看(未转移到br0)
ifconfig

#关闭ens33网卡（让IP迁移生效）
nmcli con down ens33

#开启br0和br0-slave-ens33
nmcli con up br0
nmcli con up br0-slave-ens33

#查看验证(成功转移)
ifconfig

桌面环境管理

活动——》点虚拟系统管理器
（可以直接创建虚拟机）
存储池：放在哪个目录下这个目录就是存储池。创建的是目录
镜像存储池:
存储卷：


新建虚拟机
拉取iso镜像，放在/opt 下（用xhell）
步骤：
1.点添加
2.本地安装
3.选择iso镜像文件(opt下的)
4.设置内存和CPU
5.选择硬盘（选择下面的自定义，使用自定义的卷）
6.保持默认，桥接模式
7.安装
8.IP设置要与KVM主机保持在一个子网里（因为是桥接模式。NAT则不用）

管理KVM

#查看所有虚拟机和运行状态
virsh list --all

#关闭虚拟机
virsh shutdown 虚拟机名

#开启虚拟机
virsh start 虚拟机名

#强制关机
virsh destroy 虚拟机名

#利用运行配置文件去加载，开启虚拟机
virsh create /etc/libvirt/qemu/虚拟机名

#挂起虚拟机
virsh suspend 虚拟机名

#恢复虚拟机
virsh resume 虚拟机名

#配置虚拟机实例伴随宿主机自动启动
virsh autostart 虚拟机

#导出虚拟机配置文件(备份)
virsh dumpxml 虚拟机名 > /etc/libvirt/qemu/虚拟机m.xml

#虚拟机的删除与添加
virsh shutdown 虚拟机名   //先关闭
virsh undefine 虚拟机名   //再删除

#重定义（恢复）
virsh define 备份名

#通过备份的配置文件重新定义虚拟机
cd /etc/libvirt/qemu
mv 备份文件.xml 原名.xml

virsh list --all  #查看虚拟机信息
virsh start 虚拟机名  #启动

#修改虚拟机配置信息
（用来修改系统内存大小、磁盘文件等信息）

直接通过 vim 命令修改。
[root@kvm01 ~]# vim /etc/libvirt/qemu/test01.xml

通过 virsh 命令修改。
[root@kvm01 ~]# virsh edit test01

文件管理

文件管理，通过磁盘文件查看信息
关闭虚拟机
1.virt-cat 命令，类似cat
格式要求是qcow2
(需要安装 libguestfs-tools-c、 guestfs-tools工具包)
virt-cat -a /data_kvm/store/test01.qcow2 /etc/hosts

2.virt-edit 命令
用于编辑文件，用法与 vim 基本一致。
virt-edit -a /data_kvm/store/test01.qcow2 /etc/resolv.conf
3.virt-df 命令
用于查看虚拟机磁盘信息。
virt-df -h test01


#虚拟机克隆（记得关闭虚拟机）

（1）查看虚拟机状态
[root@kvm01 ~]# virsh list --all

（2）从 test01 克隆 test02
[root@kvm01 ~]# virt-clone -o test01 -n test02 -f /data_kvm/store/test02.qcow2

（3）查看虚拟机状态
[root@kvm01 ~]# virsh list --all

（4）启动虚拟机
[root@kvm01 ~]# virsh start test02

#虚拟机快照（磁盘格式必须为 qcow2）
如：
（1）对 test01 创建快照
[root@kvm01 ~]# virsh snapshot-create test01
已生成域快照 1503494464
（2）查看虚拟机快照版本信息
[root@kvm01 ~]# virsh snapshot-current test01

（3）查看快照信息
[root@kvm01 ~]# virsh snapshot-list test01

（4）创建新快照
[root@kvm01 ~]# virsh snapshot-create test01

（5）查看快照信息
[root@kvm01 ~]# virsh snapshot-list test01

（6）恢复虚拟机状态
[root@kvm01 ~]# virsh snapshot-revert test01 1503494464

（7）查看虚拟机快照版本信息
[root@kvm01 ~]# virsh snapshot-current test01

（8）删除快照
[root@kvm01 ~]# virsh snapshot-delete test01 1503494464
