项目研究背景

随着国内水产养殖业规模化、小型家庭养殖智能化需求持续增长，传统养殖模式大多依靠人工巡检、手动操作设备完成水体温度调节、水位补给、饲料投喂与增氧作业。人工管控方式存在劳动成本高、作业时间难以精准把控，无法持续监测水体环境参数等问题。市面上部分简易养殖设备功能单一，大多仅支持单一加热或增氧操作，缺少温度、水位多维度数据采集，难以实现阈值自动控制、定时任务以及手动、自动多模式切换，环境异常预警机制不完善。嵌入式物联网技术的成熟为小型养殖场景智能化改造提供可行方案，依托 STM32 或 51 单片机搭建嵌入式控制系统，搭配多种环境传感器实现水体状态实时采集与设备联动控制。针对现有养殖管控设备智能化程度不足、模式单一、集成度低的痛点，本课题设计一套集成环境监测、自动调控、定时任务、声光报警、多操作模式的嵌入式智能控制系统，满足小型水产养殖场景自动化管控需求，降低人工干预强度，提升养殖管控稳定性，具备良好的实用价值与落地前景。

摘要

本文设计一套基于 STM32 或 51 单片机的水产养殖智能控制系统，系统搭载 DS18B20 温度传感器与水位传感器完成水体环境数据采集，通过 OLED 屏幕实时展示监测数据。系统支持手动、自动、定时、阈值设置四种工作模式；自动模式依据预设阈值实现自动加热与补水；定时模式能够设置投喂、增氧启停时间与持续工作时长，利用舵机模拟投喂动作、继电器驱动增氧泵。系统配备独立按键完成模式切换、参数修改、设备启停控制，当采集的温度、水位数据出现异常时，触发蜂鸣器报警。本文完成硬件电路搭建、嵌入式程序开发、功能调试与整机测试。测试结果表明，该系统可以稳定完成环境监测、设备自动管控、定时作业与异常报警，操作灵活，适用于小型水产养殖场景，满足嵌入式智能管控的设计需求。

总体方案

1. 主控单元：STM32F103C8T6/51 系列单片机

   选型理由：两款单片机资料丰富、开发门槛低，外设资源充足，能够完成传感器数据读取、外设驱动、按键逻辑处理与定时任务调度，符合本科嵌入式开发学习范畴。作用：作为系统核心控制器，接收传感器采集数据，解析按键指令，按照运行模式输出控制信号驱动各类执行器件。

2. 温度采集模块：DS18B20 数字温度传感器

   选型理由：单总线通信，硬件接线简单，测量精度满足水体温度监测需求，程序驱动方案成熟。作用：实时采集水体温度数值，并将温度数据传输至主控单片机。

3. 水位采集模块：Water Sensor 水位传感器

   选型理由：模拟量输出，成本低廉，适配水环境监测场景，便于单片机识别水位高低状态。作用：持续检测容器内水位信息，为主控提供水位判断依据。

4. 显示模块：OLED 液晶显示屏

   选型理由：自发光显示屏，功耗较低，通信简单，适合嵌入式终端实时数据展示。作用：显示当前温度、水位实时数据、系统工作模式、阈值参数、定时任务信息。

5. 人机交互：独立按键 4 个

   选型理由：硬件电路简洁，程序逻辑易实现，满足模式切换、参数增减、设备选择、启停控制需求。作用：实现系统模式切换、阈值参数调整、设备选中与开关控制。

6. 执行单元 1：多路继电器模块

   选型理由：单片机弱电信号可以控制强电设备，隔离效果好。作用：外接加热片、补水水泵、增氧泵，实现加热、补水、增氧设备通断控制。

7. 执行单元 2：舵机

   选型理由：角度可控，程序开发简单。作用：模拟饲料投喂动作，仿真投喂机构运转。

8. 报警模块：有源蜂鸣器

   选型理由：驱动简单，响应迅速。作用：温度、水位数据异常时触发蜂鸣报警，提醒工作人员。

9. 硬件运行环境：直流稳压电源

   选型理由：为主控、传感器、执行器件提供稳定工作电压，保障整套系统持续运行。

核心功能

一、基础采集与显示功能

1. 环境数据采集功能：主控单片机循环读取 DS18B20 温度、Water Sensor 水位传感器数据，持续获取水体实时状态，为系统逻辑判断提供原始数据。
2. 实时数据显示功能：OLED 液晶屏刷新展示当前温度、水位监测值、系统当前运行模式，直观反馈系统运行状态，方便用户查看参数。

二、多模式切换控制核心功能

1. 模式切换功能：按键 1 实现四种运行模式循环切换，分别为自动模式、定时模式、阈值设置模式、手动模式，适配不同养殖作业场景。
2. 自动模式联动控制功能：系统读取实时参数并与预设阈值对比，水体温度低于阈值时，继电器启动加热设备；水位低于阈值时，继电器启动补水水泵，实现无人自动管控。
3. 阈值设置功能：切换至阈值模式后，按键 2 选择待修改阈值项目，按键 3 实现参数递增，按键 4 实现参数递减，支持用户自定义温度、水位控制阈值。
4. 手动模式设备操控功能：进入手动模式，按键 2 向下选择受控设备，按键 3 向上选择受控设备，按键 4 控制选中设备开启或关闭；受控设备包含加热、补水、投喂、增氧、报警装置，支持人工单独管控。
5. 定时任务管控功能：定时模式下可配置投喂与增氧的启动时刻（时、分）和持续运行时长；系统时钟到达预设启动时间后，自动开启投喂舵机或增氧继电器；持续时间到达设定时长后，自动关闭对应设备，完成定时作业。

三、异常报警辅助功能

1. 环境异常报警功能：当监测的温度、水位数值超出正常区间，系统立即驱动蜂鸣器持续鸣叫报警，及时提示养殖人员水环境出现异常。

技术路线

1. 编程语言：C 语言

   选型理由：嵌入式单片机开发主流语言，运行效率高，能够直接操作硬件寄存器，适配 STM32 或 51 单片机程序开发，本科嵌入式课程重点学习内容。用途：编写传感器驱动、按键检测、屏幕显示、定时任务、设备联动控制全部业务逻辑。

2. 开发软件：Keil MDK / Keil C51

   选型理由：行业通用单片机编译开发环境，调试工具完善，配套丰富教程资料。用途：代码编写、程序编译、程序下载、在线仿真调试。

3. 电路辅助设计软件：Altium Designer

   选型理由：主流 PCB、原理图设计工具，高校电子类专业普遍教学使用。用途：完成系统硬件原理图绘制，规划元器件电路连接方案。

4. 仿真工具：Proteus

   选型理由：支持单片机、传感器、外设联合仿真，可在硬件实物制作前验证代码逻辑。用途：前期电路与程序联合仿真，提前排查软硬件逻辑错误。

5. 硬件调试工具：万用表、杜邦线、直流稳压电源

   选型理由：基础电子调试工具，成本低，操作简单。用途：硬件电路焊接完成后进行通断检测、电压测量，排查硬件故障。

6. 测试工具：串口调试助手

   选型理由：简易上位机调试软件。用途：单片机串口输出运行日志，辅助开发者查看传感器采集数据、调试控制逻辑。

7. 版本管理与文本工具：Notepad++、Git（可选）

   选型理由：轻量代码编辑器，便于代码阅读与修改。用途：程序代码浏览、注释整理，规范代码开发流程。

8. 文档工具：Microsoft Office

   用途：毕业设计文档撰写、流程图绘制、实验数据整理。

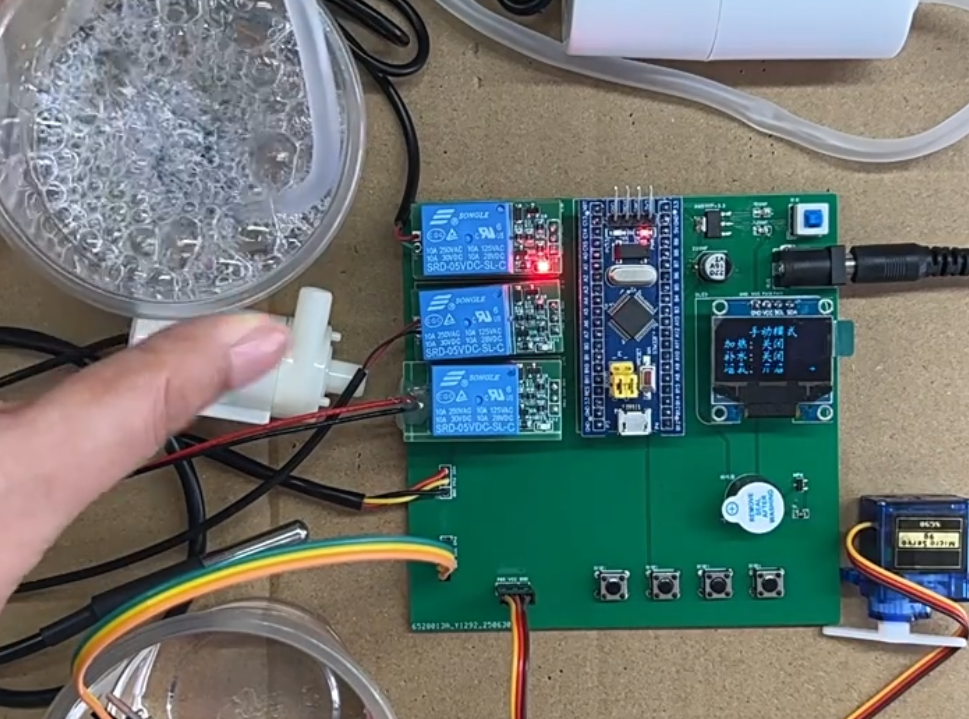

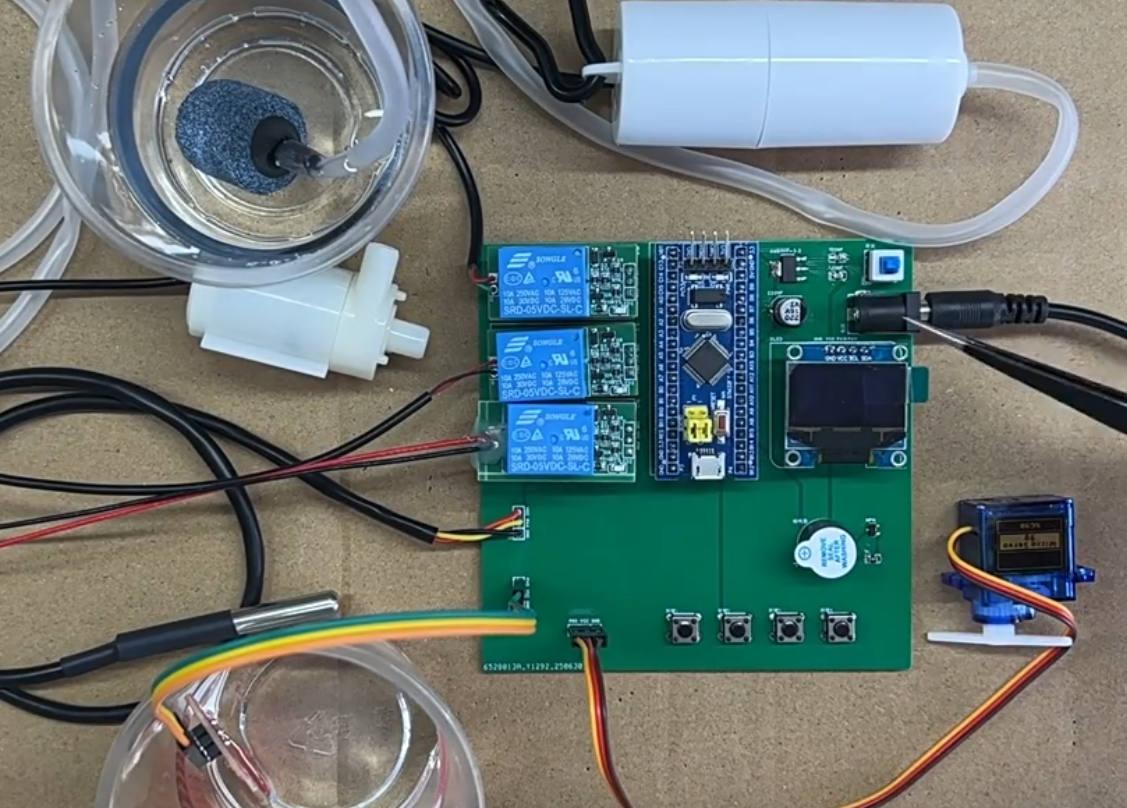

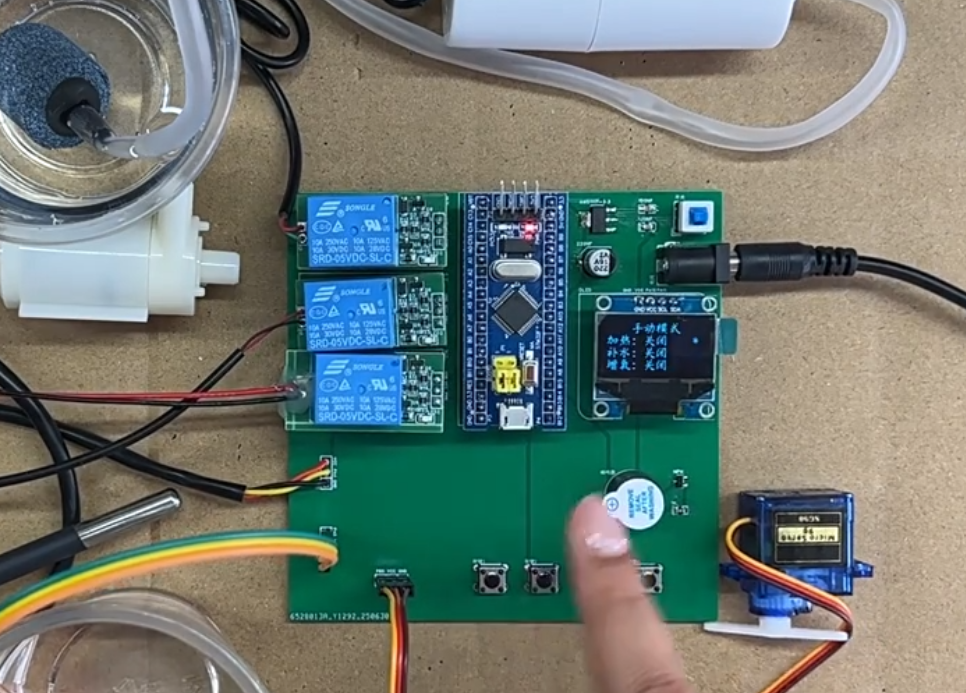

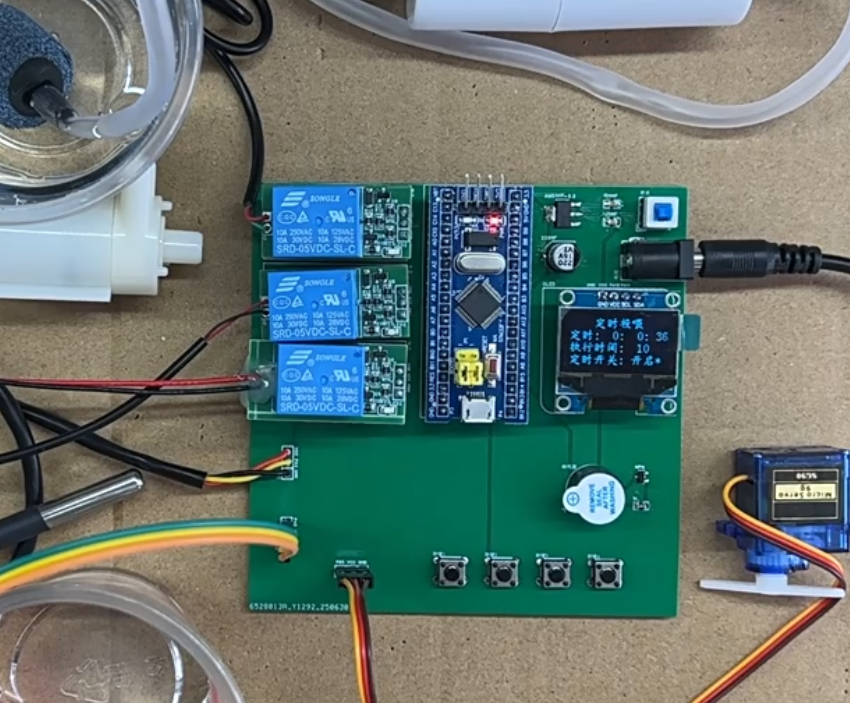

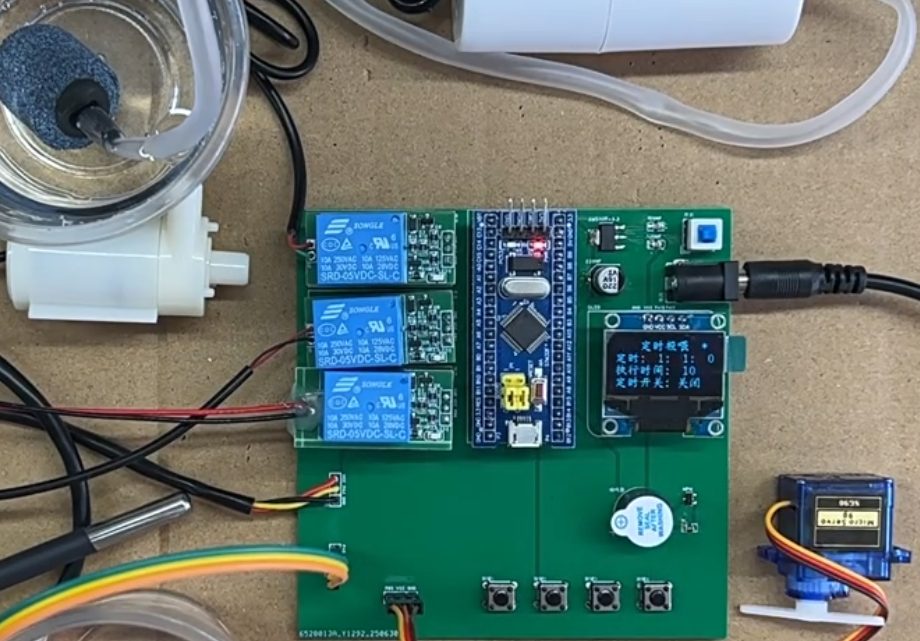

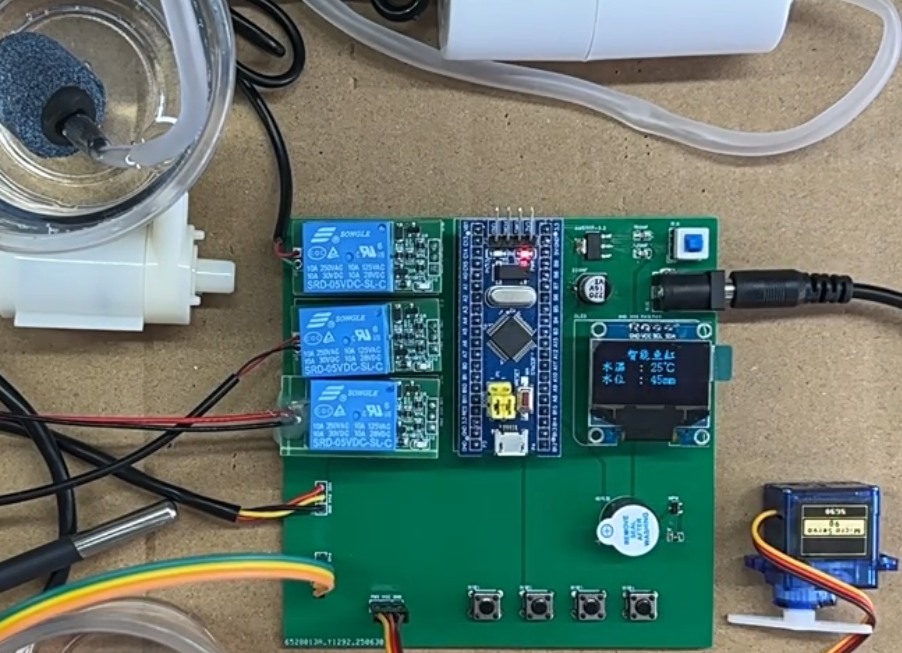

项目演示
