随着智慧城市建设持续推进，户外道路照明设施需求量持续增长，传统市政路灯普遍采用固定时段统一开关、亮度恒定的控制方案，无法根据环境光照动态调节输出亮度，存在大量电能浪费。多数简易路灯控制器功能单一，仅支持单一自动感光模式，缺少手动干预、定时控制、光照阈值自定义等实用功能，难以适配园区、乡村道路、庭院等多样化场景需求。同时，传统路灯依赖市政电网供电，运行成本较高，光伏太阳能供电方案具备节能优势，但现有太阳能路灯控制终端智能化程度不足，缺少可视化状态显示与多档位调光能力。嵌入式单片机技术快速成熟，STM32 或 51 单片机具备成本低廉、外设拓展灵活、开发门槛适中的特点，适合搭建小型智能控制终端。针对现有户外照明控制器功能缺失、控制模式固化、缺少人机交互等痛点，本课题设计一套集成光敏检测、多模式控制、档位调光、OLED 状态显示与太阳能供电的智能路灯控制系统，满足多样化户外照明使用需求，具备良好的实用价值与工程落地意义。

摘要

本文设计一套基于 STM32/51 单片机的太阳能智能路灯控制系统。系统采用 GL5506 光敏传感器采集环境光照强度，通过 OLED 显示屏实时展示光照数据与路灯工作档位；系统集成自动、手动、定时、阈值设置四种工作模式，支持路灯十档亮度调节。自动模式下系统依据自定义光照阈值自动控制路灯开关，光照强度越低路灯亮度越高；手动模式支持人工开关路灯与档位调节；定时模式能够设置路灯启停时间并校准系统时间。系统搭载太阳能供电模块实现光伏自供电，通过独立按键完成模式切换与参数配置。测试结果表明，该控制系统运行稳定，模式切换流畅，参数设置功能有效，能够满足庭院、乡村道路等场景下智能照明控制需求，方案实现难度适中，具备较好的工程应用价值。

总体方案

  1. 主控单元：STM32F103C8T6（备选 51 单片机）

    作用：作为系统核心，完成传感器数据采集、逻辑运算、模式调度、PWM 调光、外设驱动；选型理由：外设资源丰富，支持模数转换、定时器 PWM 输出，资料丰富，符合本科嵌入式开发学习范围；负责处理光照采样、按键扫描、定时计时、屏幕刷新全部逻辑。

  2. GL5506 光敏传感器模块

    作用：实时采集环境光照强度，输出模拟电压信号交由主控采集；选型理由：成本低、响应速度快，适用于户外光照检测场景，搭配分压电路实现光照量化采集，为自动模式提供数据依据。

  3. OLED 显示模块

    作用：可视化展示当前光照数值、路灯档位、当前工作模式、定时参数、光照阈值；选型理由：功耗低，适配太阳能低功耗场景，通信协议简单，易于单片机驱动，实现人机可视化交互。

  4. 独立按键模块（4 路按键）

    作用：实现模式切换、参数增减、路灯开关控制；选型理由：电路简单稳定，响应可靠，完成模式切换、阈值增减、档位调节等人机操作。

  5. LED 路灯负载模块

    作用：模拟路灯实体，利用 PWM 信号实现 10 级亮度调节；选型理由：通过脉冲宽度调制实现无级分级调光，还原真实路灯亮度控制逻辑。

  6. 太阳能供电模块（太阳能板 + 充放电管理单元）

    作用：利用光伏板收集光能，实现整套系统自供电；选型理由：匹配课题节能设计需求，包含充电保护、稳压输出电路，保障主控与外设稳定供电。

  7. 辅助硬件：计算机（开发调试）、杜邦线、电源适配器

    作用：程序编写、下载调试、硬件电路搭建；为嵌入式程序编译、烧录、系统调试提供开发环境。

核心功能

基础功能

  1. 主控数据处理功能：依托 STM32F103C8T6（备选 51 单片机）完成全部传感器数据读取、逻辑运算、外设调度，统筹所有子模块协同工作，是整套控制系统的运算核心。
  2. 光照数据采集功能：利用 GL5506 光敏传感器持续采集外界光照强度，将模拟信号转换为量化数值，为自动控制模式提供原始环境数据。
  3. OLED 信息显示功能：实时刷新屏幕内容，展示当前环境光照强度数值、路灯运行档位、当前所处工作模式，定时界面展示启停时间，阈值界面显示设定光照阈值，实现状态可视化。

核心功能

  1. 模式切换控制功能：通过一号按键循环切换四种工作模式：自动模式、手动模式、定时模式、阈值设置模式，实现不同控制策略灵活切换，适配不同使用场景。
  2. 光照阈值自定义功能：进入阈值设置界面后，按键 3 实现阈值上调，按键 4 实现阈值下调，用户可以自定义路灯开启与关闭对应的光照临界值，适配不同地域、不同季节光照环境。
  3. 自动调光控制功能：自动模式持续比对实时光照与设定阈值，光照低于阈值时自动点亮路灯；光照数值越低，自动切换至更高亮度档位，总共分为 10 档调光，实现自适应照明。
  4. 手动控制功能：手动模式下，用户可以通过按键直接控制路灯开启与关闭，自由调节路灯亮度档位，脱离环境光照条件限制，支持人工干预照明状态。
  5. 定时管控功能：定时模式支持配置路灯开启时刻与关闭时刻，同时提供系统时间校准功能；系统按照预设时间自动完成路灯启停，满足定时照明场景需求。

辅助功能

  1. 太阳能供电功能：外接太阳能光伏板搭配充放电管理电路，实现光能向电能转换，整套硬件系统可依靠光伏能源独立供电，降低外部电源依赖，实现节能运行。

技术路线

  1. C 语言

    选型理由：嵌入式单片机开发主流编程语言，语法简洁，执行效率高；用途：编写单片机主控程序，实现传感器采集、按键扫描、屏幕驱动、PWM 调光、定时逻辑、模式控制全部业务代码。

  2. Keil MDK / Keil C51

    选型理由：适配 STM32 以及 51 单片机的成熟编译开发环境，支持程序编译、调试、下载；用途：工程搭建、代码编译、固件烧录、在线调试，是嵌入式开发核心工具。

  3. STM32 标准库 / 寄存器开发（51 单片机直接寄存器编程）

    选型理由：本科嵌入式教学主流方案，学习门槛适中；用途：驱动 ADC 模数采集、定时器、GPIO、I2C 通信外设，完成硬件底层驱动开发。

  4. Altium Designer（备选立创 EDA）

    选型理由：通用电路设计软件；用途：绘制系统硬件原理图，辅助完成硬件电路方案设计、元器件布局参考。

  5. 串口调试助手

    选型理由：轻量调试工具；用途：开发阶段打印光照采样数值、系统运行日志，辅助排查程序逻辑 BUG。

  6. STM32CubeMX（选用 STM32 方案时使用）

    选型理由：图形化引脚配置工具，简化底层初始化代码；用途：快速配置单片机时钟、外设引脚，自动生成初始化基础代码，提升开发效率。

  7. 硬件示波器（可选）

    选型理由：硬件调试工具；用途：辅助观测 PWM 调光波形、传感器信号，验证硬件电路工作状态。

  8. Microsoft Visio

    选型理由：绘图工具；用途：绘制系统总体架构图、程序流程图，用于毕业设计文档配图编写。

项目演示

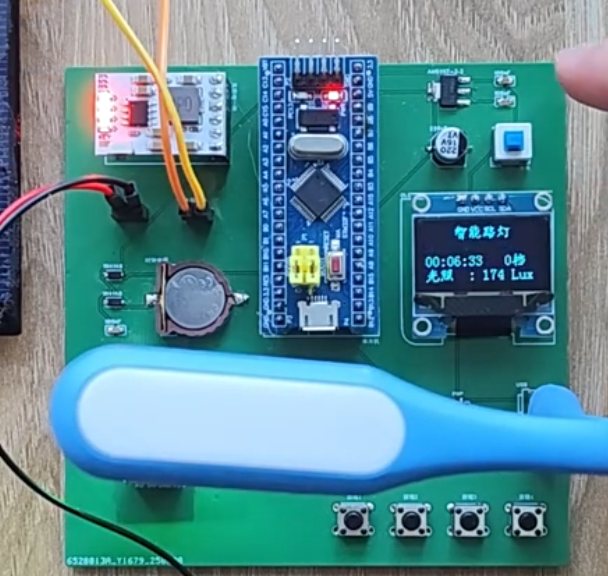

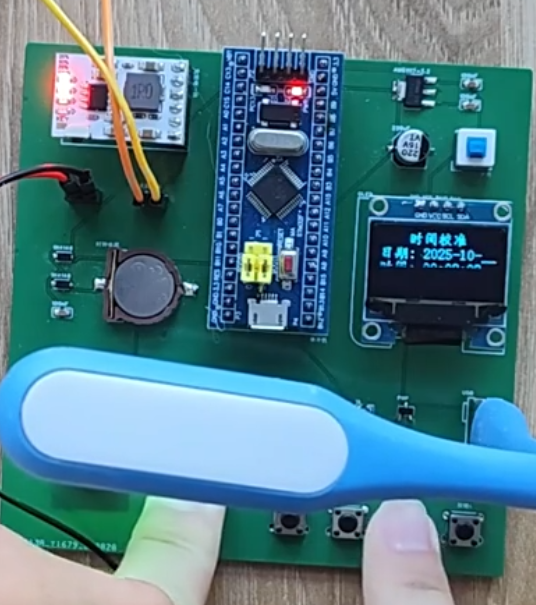

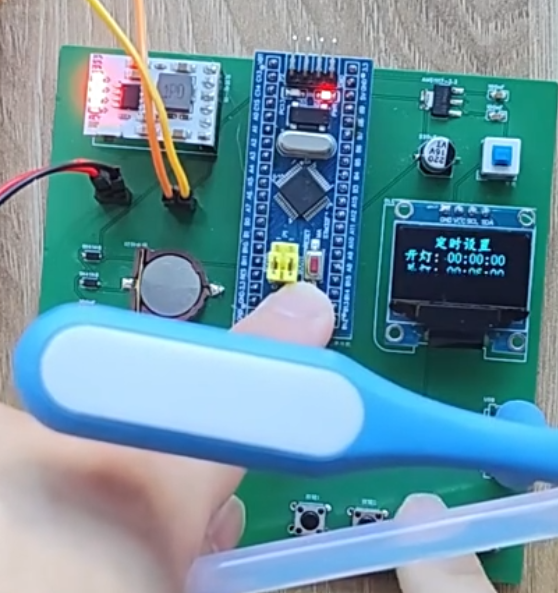

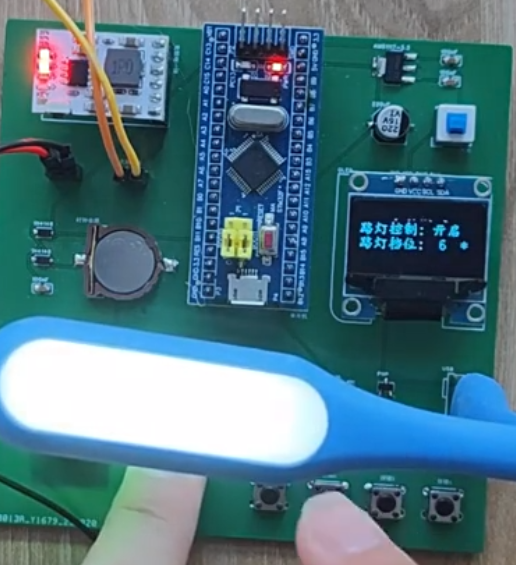

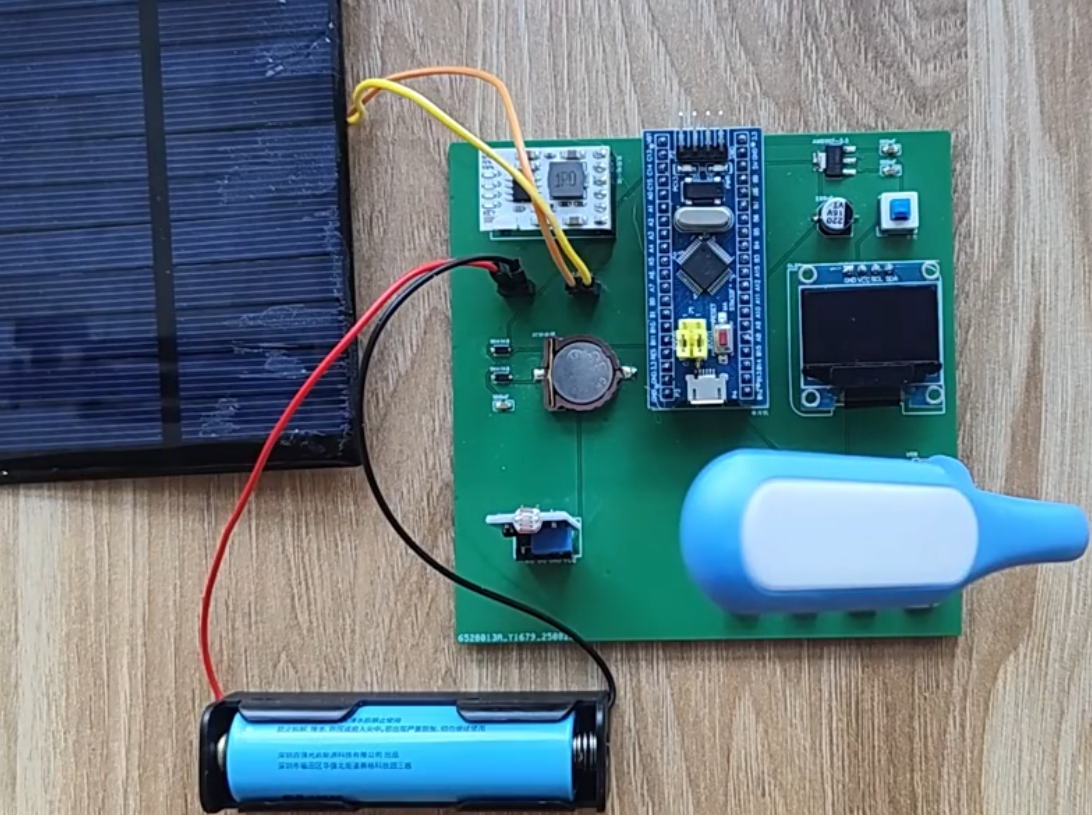

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
