项目研究背景

随着城市社区、小型园区、商业配套停车位需求持续增长，小型封闭式停车场的自动化管控需求不断提升。当前大量中小型场地仍采用人工登记、手动抬杆的管理模式，依赖人工记录车辆进出时间与停车费用，人工成本高、计费误差大，同时缺乏标准化的车辆身份验证机制，外来无授权车辆随意进出易造成车位资源挤占。市面成熟商用停车系统多针对大型车库设计，硬件设备成本高昂、功能冗余，不适用于仅有少量车位的小区配套、单位内部小型停车场，现有简易单片机停车设备普遍存在功能割裂问题，仅支持读卡开门，无法同步完成车位统计、计时计费、语音提示与数据可视化显示，且缺少本地 IC 卡权限注册删除功能，拓展与维护难度较高。物联网嵌入式硬件技术不断成熟，STM32、51 单片机等低成本控制器搭配射频识别、舵机、语音模块可快速搭建轻量化智能管控终端，能够以较低成本整合读卡识别、车位监测、自动闸道、计时计费、语音播报等一体化功能。针对小型停车场轻量化、低成本、易维护的管控需求，本文基于 STM32/51 单片机设计集成射频识别的智能停车计费闸道控制系统，解决传统人工管理低效、简易设备功能单一的痛点，为小型场地提供落地可行的嵌入式停车管控方案，具备实际工程应用价值。

摘要

本文以小型封闭式停车场智能化管控需求为研究目标，设计一套基于 STM32/51 单片机的刷卡识别计费闸道控制系统。系统以单片机作为核心数据处理单元，搭载 RC522 射频模块完成 IC 卡身份识别，通过独立按键实现 IC 卡本地注册与权限删除，借助 SG90 舵机模拟停车场闸道自动启闭，配套 OLED 屏幕实时展示系统时间、剩余车位、车辆出入计费信息，集成语音模块完成进出场景语音播报。车辆刷卡入库时系统自动扣减剩余车位，车位饱和后禁止新车辆入场；车辆二次刷卡离场时自动根据停放时长计算停车费用，收费标准为每秒 1 元且设置 99 元收费上限。硬件整体架构简洁，开发难度适配本科嵌入式开发学习范畴，完成硬件接线、底层驱动编写、业务逻辑调试后可完整实现车辆身份校验、车位统计、自动闸道控制、计时计费、语音提示全流程功能，可为小型园区、单位内部简易停车场提供低成本智能化管控解决方案。

总体方案

主控硬件：STM32F103C8T6 单片机（备选 51 单片机）
- 硬件作用：承担全部业务逻辑运算、外设驱动数据处理、读卡信息解析、计时计费运算、舵机与语音模块指令下发、屏幕数据刷新；
- 选型理由：STM32F103C8T6 资源充足、外设接口丰富，成本低廉，是本科嵌入式开发主流学习芯片；51 单片机架构简单，入门门槛低，两种主控均可完整承载本系统全部功能；
- 使用场景：作为整个停车控制系统的核心控制单元，统筹所有外设协同工作；
- 架构逻辑：所有外设模块均通过通信总线、IO 口与主控芯片相连，主控接收读卡、按键输入信号，运算后向屏幕、舵机、语音模块输出控制指令。
射频识别外设：RC522 射频读卡模块
- 硬件作用：读取 IC 卡卡号，完成车辆身份信息采集，将卡号数据传输至主控完成权限校验；
- 选型理由：射频读卡模块通信稳定、售价低，配套成熟开源驱动，适配本科开发调试；
- 使用场景：车辆进出时刷卡识别，区分已注册授权卡与未注册非法卡片；
- 架构逻辑：通过 SPI 通信协议与 STM32/51 单片机交互，将读取到的卡号上传主控比对本地存储的授权卡号。
显示外设：OLED 液晶显示屏
- 硬件作用：实时刷新展示系统当前时间、剩余车位数量、闸道开关状态、停车计费明细、出入提示文字；
- 选型理由：OLED 自发光无需背光，功耗低，驱动代码开源易移植，字符显示清晰，适配小型嵌入式终端；
- 使用场景：驾驶员刷卡后可视化展示系统状态与停车收费数据；
- 架构逻辑：主控完成车位、时间、计费运算后，通过 IIC 总线将显示数据发送至 OLED 屏幕刷新界面。
闸道模拟执行硬件：SG90 微型舵机
- 硬件作用：通过旋转角度模拟停车场闸道抬杆、落杆动作；
- 选型理由：微型舵机驱动简单，单片机 PWM 信号即可控制旋转角度，体积小巧适合实物模型搭建；
- 使用场景：刷卡校验成功后自动抬杆，5 秒后自动回落模拟闸道关闭；
- 架构逻辑：主控输出 PWM 波形控制舵机旋转角度，实现闸道开启与闭合动作模拟。
人机交互硬件：独立轻触按键
- 硬件作用：提供 IC 卡注册、IC 卡删除两种权限管理操作入口；
- 选型理由：独立按键接线简单，IO 口直接触发，无需复杂拓展芯片；
- 使用场景：管理员操作完成新 IC 卡授权、过期卡片权限注销；
- 架构逻辑：按键触发 IO 电平变化，主控检测按键信号后执行卡号新增、删除存储逻辑。
语音输出外设：JQ8900 语音播报模块
- 硬件作用：根据车辆入库、离场场景播放对应语音提示；
- 选型理由：模块内置存储，串口发送指令即可触发语音播放，开发难度低；
- 使用场景：刷卡入场播报欢迎提示，刷卡离场播报本次停车收费金额；
- 架构逻辑：主控通过串口发送语音索引指令，模块读取内置音频完成外放播报。
开发运行计算机硬件环境
- 设备配置：搭载 Windows 操作系统台式 / 笔记本电脑，CPU i3 及以上，内存 4G 及以上；
- 硬件作用：完成代码编写、程序编译、烧录调试、硬件仿真；
- 使用场景：系统开发、程序下载、在线调试、功能测试。

核心功能

一、基础硬件驱动功能

单片机数据处理功能
- 实现效果：以 STM32 或 51 单片机为核心，完成全部外设驱动、卡号解析、时间计时、计费运算、外设指令下发；
- 操作逻辑：系统上电后主控初始化全部外设，循环轮询读卡信号、按键信号，实时执行数据运算；
- 用户场景：系统全程后台运行，支撑所有上层停车业务；
- 核心作用：作为系统运算核心，保障所有业务功能有序执行；
- 实现目标：稳定完成多外设并发数据处理，无数据延迟、指令错乱问题。
OLED 屏幕实时显示功能
- 实现效果：屏幕分区同步展示系统实时时间、剩余车位总数（模拟固定 3 个车位）、闸道当前开关状态，入场、离场阶段切换对应提示文字与计费明细；
- 操作逻辑：主控每完成一次车位、计费、闸道状态更新，立即刷新屏幕显示内容；
- 用户场景：驾驶员、管理员可直观查看车位余量、出入记录、收费金额；
- 核心作用：实现系统状态可视化，提升人机交互直观性；
- 实现目标：数据实时同步，界面切换流畅无花屏、文字错乱。

二、核心停车管控功能

RC522 射频 IC 卡身份识别功能
- 实现效果：射频模块读取 IC 卡唯一卡号，上传至主控与本地存储授权卡号比对，区分合法授权卡片与未注册非法卡片；
- 操作逻辑：卡片靠近读卡区域触发读取，主控校验卡号权限，无权限卡片直接拒绝入场；
- 用户场景：车辆进出停车场时驾驶员刷卡完成身份校验；
- 核心作用：建立车辆身份准入机制，阻止外来无授权车辆进入；
- 实现目标：卡号识别准确率高，无漏读、误识别情况。
IC 卡权限管理功能（按键注册 / 删除卡片）
- 实现效果：管理员通过按键操作完成新 IC 卡授权注册、过期 IC 卡权限删除，未录入系统的卡片无法触发闸道开启；
- 操作逻辑：按下注册按键后刷卡自动保存卡号至本地存储；按下删除按键后刷卡清除对应卡号授权信息；
- 用户场景：管理员新增内部车辆通行权限、注销作废车辆卡片；
- 核心作用：实现停车场通行权限本地自主管理，无需外接后台；
- 实现目标：卡号存储稳定，注册、删除操作即时生效。
SG90 舵机闸道自动控制功能
- 实现效果：刷卡校验通过后舵机旋转模拟闸道抬杆，保持 5 秒后自动回转完成落杆闭合；
- 操作逻辑：主控校验卡号合法后输出 PWM 信号控制舵机抬杆，同时启动 5 秒计时，计时结束下发落杆指令；
- 用户场景：车辆刷卡后闸道自动开启放行，无需人工操作；
- 核心作用：模拟停车场自动闸道，实现车辆无人化放行；
- 实现目标：闸道启闭动作响应及时，5 秒延时精准无偏差。
车辆入库管控功能
- 实现效果：授权卡片首次刷卡判定为入库，语音播报欢迎提示，闸道自动开启，屏幕展示停车引导文字，剩余车位数值自动减一；剩余车位为 0 时，刷卡仅提示车位已满，闸道不开启；
- 操作逻辑：检测到未存在入库记录的授权卡号，执行入库流程，车位计数更新并存储入库时间；
- 用户场景：内部车辆驶入停车场停车；
- 核心作用：管控车位资源，记录车辆入库时间，限制车位饱和后新车辆入场；
- 实现目标：车位计数准确，满位后严格禁止入场，入库时间精准记录。
车辆离场计费功能
- 实现效果：已完成入库的卡片二次刷卡判定为离场，系统根据入库、出库时间差计算停车费用（1 秒计费 1 元，最高收费 99 元），语音播报本次收费金额，闸道自动开启 5 秒，屏幕展示 IC 卡号、入库时间、出库时间、合计收费金额；
- 操作逻辑：匹配卡号对应的入库时间，计算停放时长换算费用，清空该卡号入库记录；
- 用户场景：停放完成后驾驶员刷卡离场并查看停车账单；
- 核心作用：自动计时计费，完成车辆离场全流程管控；
- 实现目标：计费规则执行准确，收费上限生效，出入记录完整展示。

三、辅助交互功能

场景化语音播报提示功能
- 实现效果：区分入库、离场两种场景播放对应语音，入场播放 “欢迎光临”，离场播报本次停车收费金额；
- 操作逻辑：主控判定入库 / 离场流程触发对应语音播放指令；
- 用户场景：驾驶员通过语音快速知晓刷卡操作结果；
- 核心作用：语音反馈操作状态，提升系统易用性；
- 实现目标：语音播放清晰，场景匹配无播报错乱。

技术路线

编程语言：C 语言
- 选型理由：嵌入式单片机开发标准编程语言，语法简洁，底层硬件操控能力强，是本科嵌入式课程核心学习语言；
- 课题用途：完成 STM32/51 单片机底层驱动编写、停车业务逻辑开发、计时计费算法实现、外设通信代码开发。
主控开发框架：STM32 标准库 / 51 单片机寄存器编程
- 选型理由：标准库封装大量外设底层函数，降低寄存器操作难度，适配本科生开发调试；51 寄存器编程逻辑简单，适合入门学习；
- 课题用途：实现 GPIO、SPI、IIC、串口、PWM 外设驱动，支撑射频模块、OLED、舵机、语音模块通信交互。
硬件仿真与电路设计工具：Altium Designer、Proteus
- 选型理由：电子类本科标配设计软件，可完成原理图绘制、PCB 布线、硬件功能仿真；
- 课题用途：绘制系统硬件连接原理图，仿真外设通信逻辑，提前验证硬件电路可行性，减少实物接线故障。
代码编辑编译工具：Keil MDK（STM32）、Keil C51（51 单片机）
- 选型理由：行业主流单片机编译开发软件，支持程序编译、在线调试、固件烧录，配套完善的调试功能；
- 课题用途：编写、编译嵌入式 C 代码，将程序固件烧录至 STM32/51 单片机主控芯片。
串口调试辅助工具：串口助手
- 选型理由：轻量化串口调试软件，实时打印主控输出日志；
- 课题用途：开发阶段打印卡号、计时、计费调试信息，快速定位代码逻辑 bug。
实物测试辅助工具：万用表、杜邦线、稳压电源
- 选型理由：嵌入式硬件开发基础测试工具；
- 课题用途：硬件接线阶段检测电路通断、电压稳定性，保障外设供电正常。
文档绘图工具：Visio、Word
- 选型理由：高校毕业设计通用绘图、文档工具，操作简单易上手；
- 课题用途：绘制系统整体硬件架构图、程序流程图，撰写毕业设计说明书、开题文档。
测试验证技术：黑盒功能测试
- 选型理由：无需底层代码解析，仅从用户操作层面验证全部功能，适配本科系统测试环节；
- 课题用途：对 IC 卡注册删除、刷卡出入、计费、闸道、语音、显示全部功能逐项开展功能验证，输出测试结果。

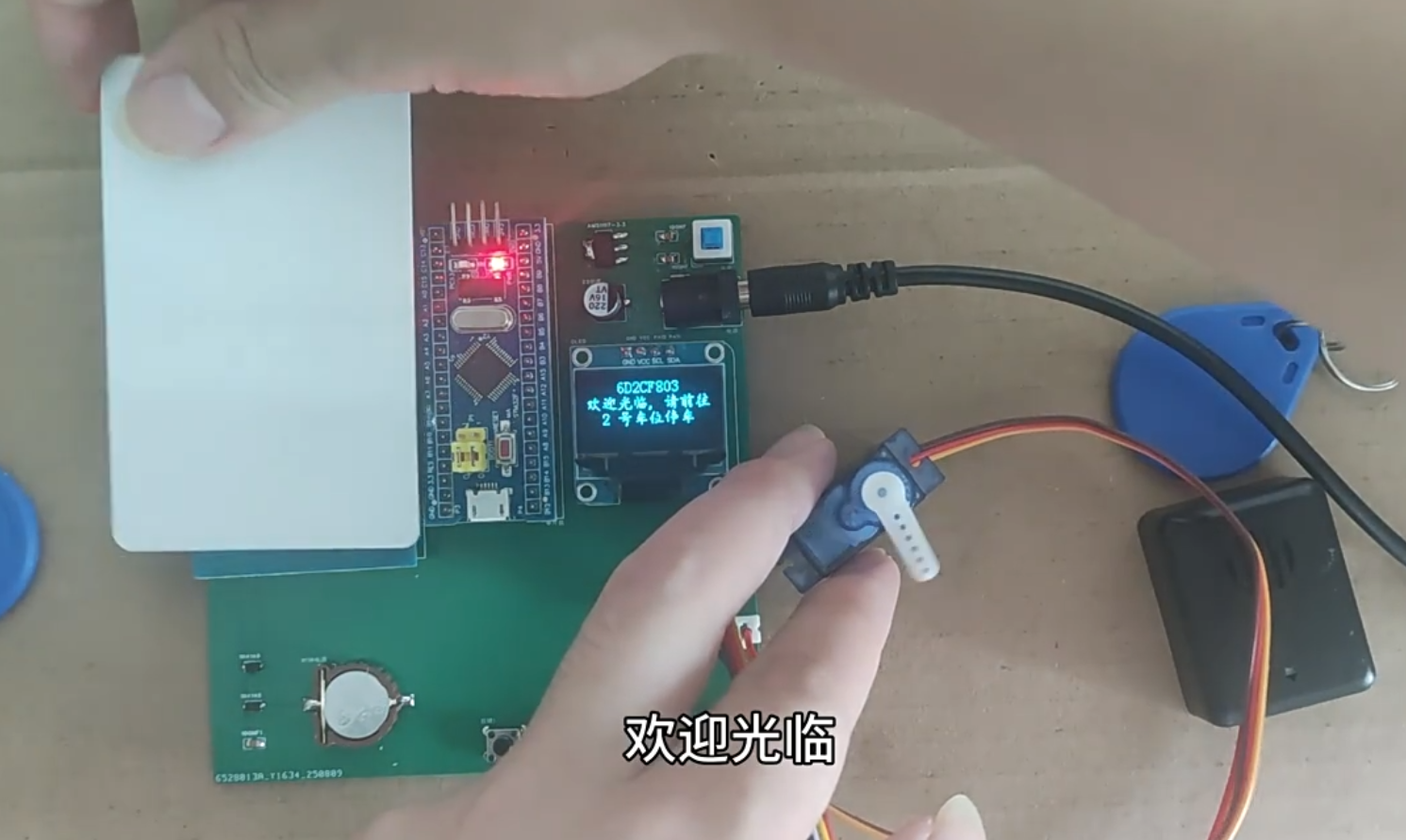

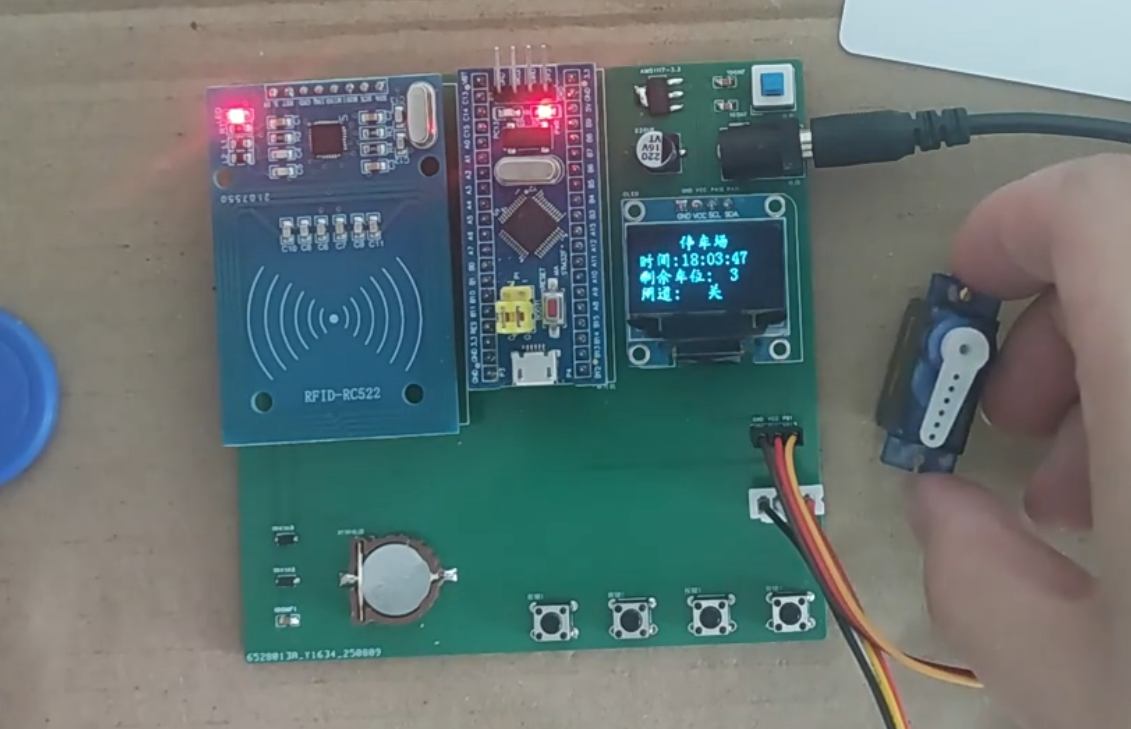

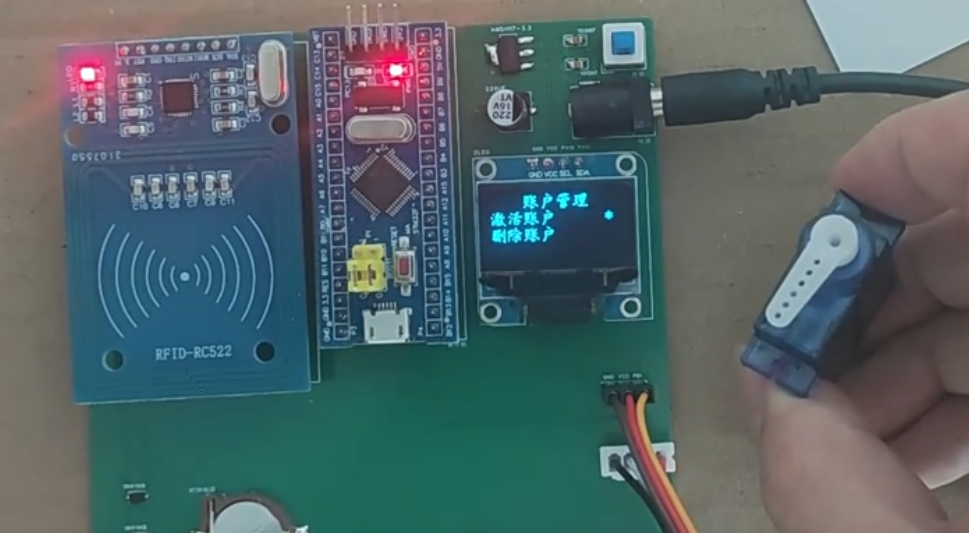

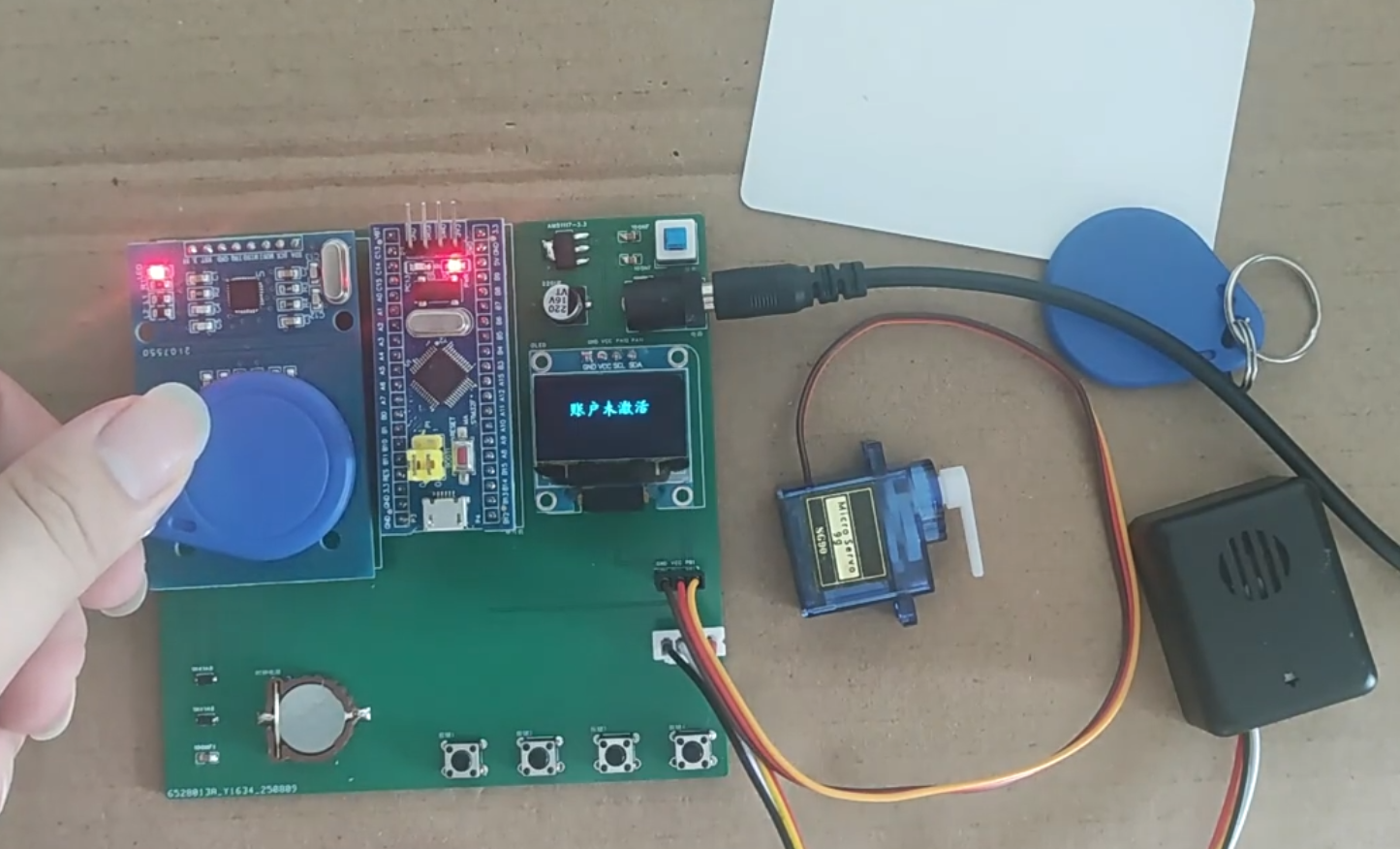

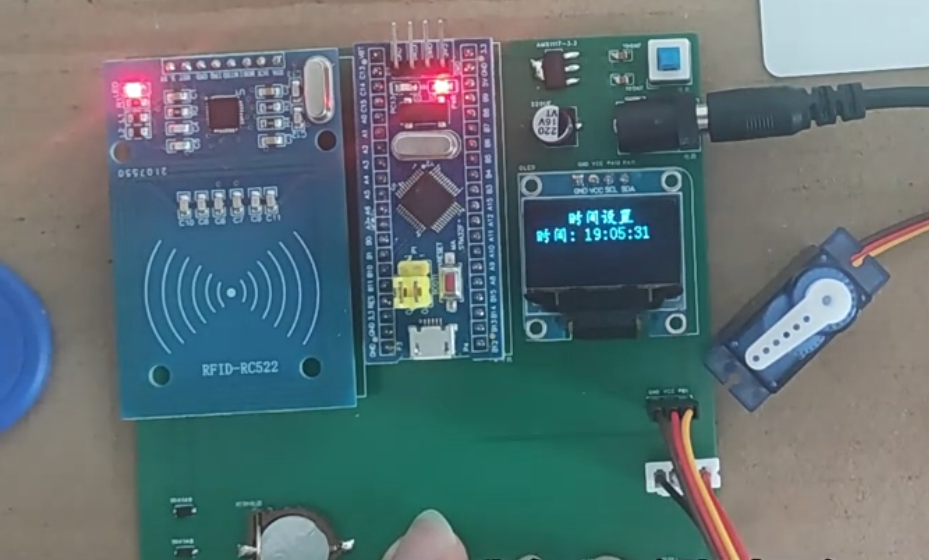

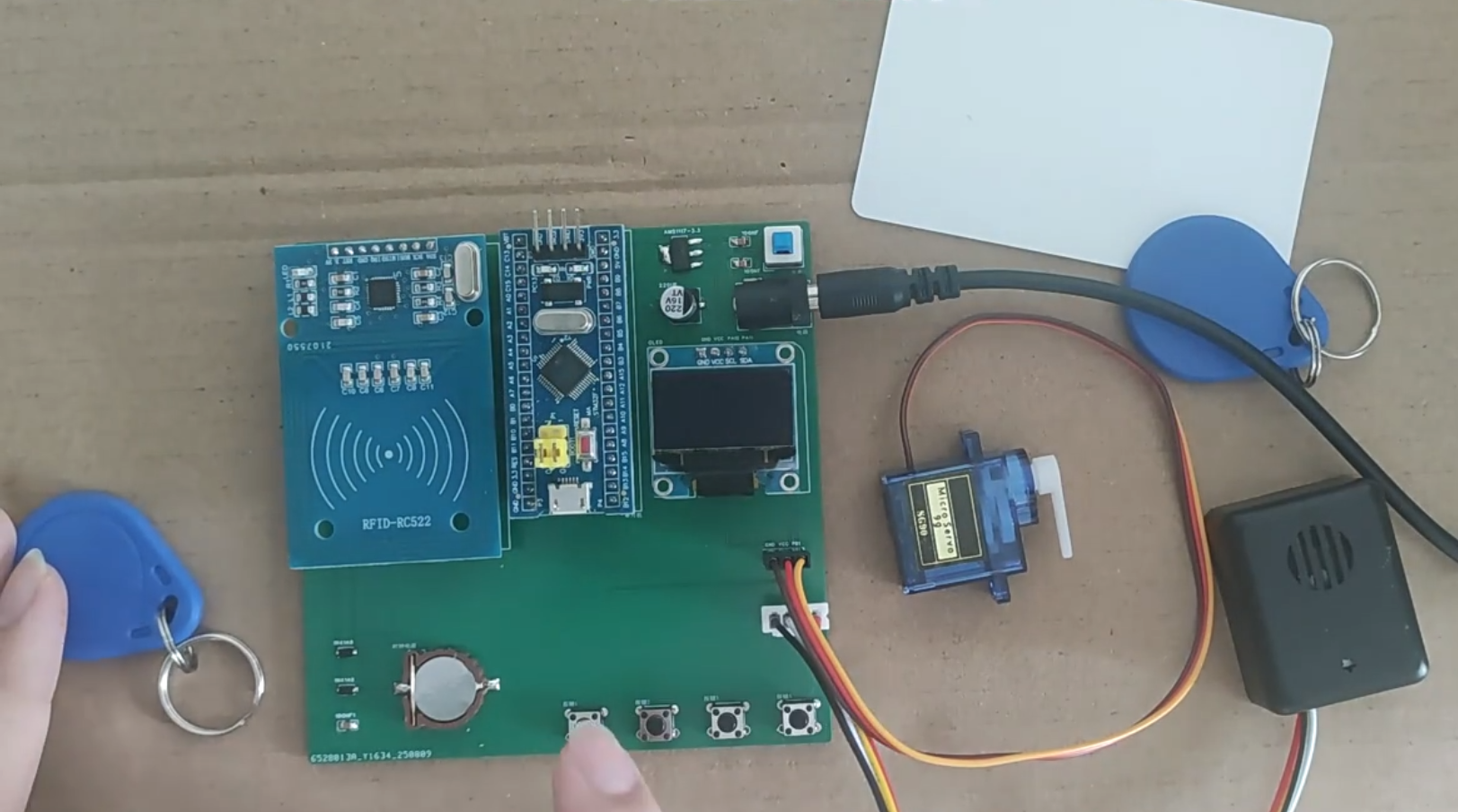

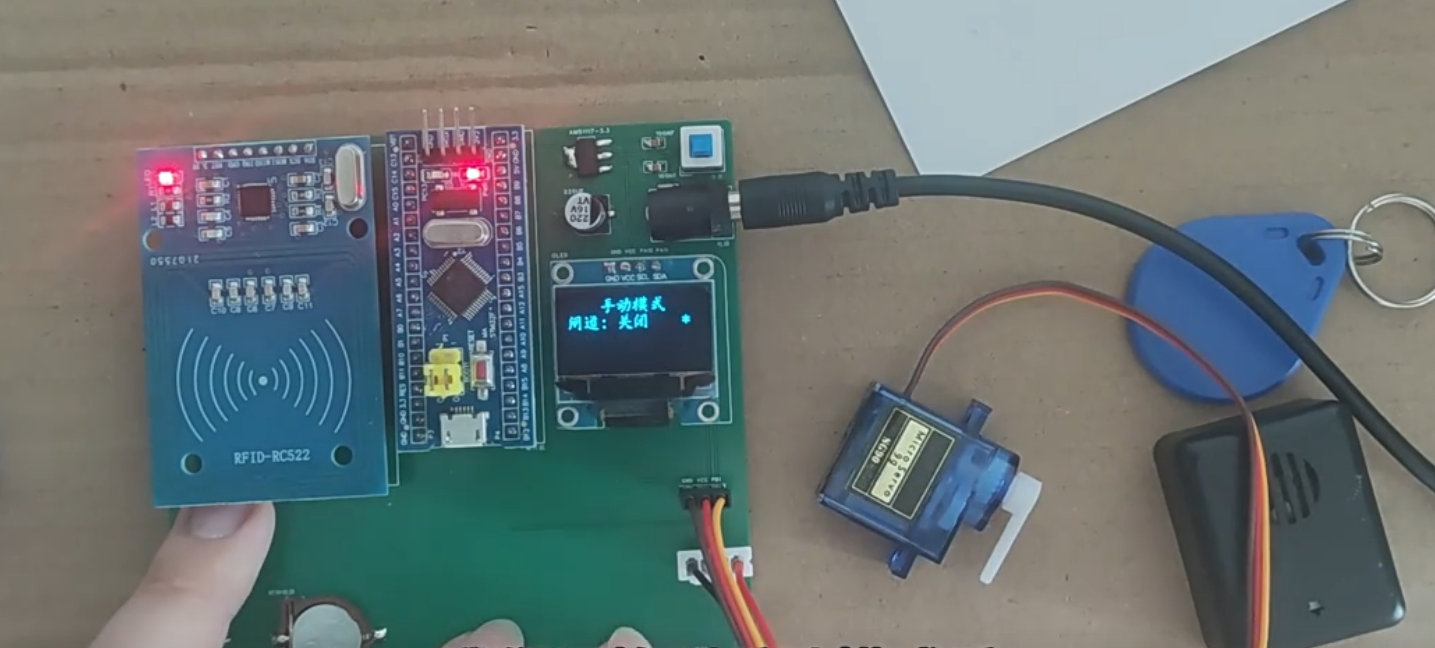

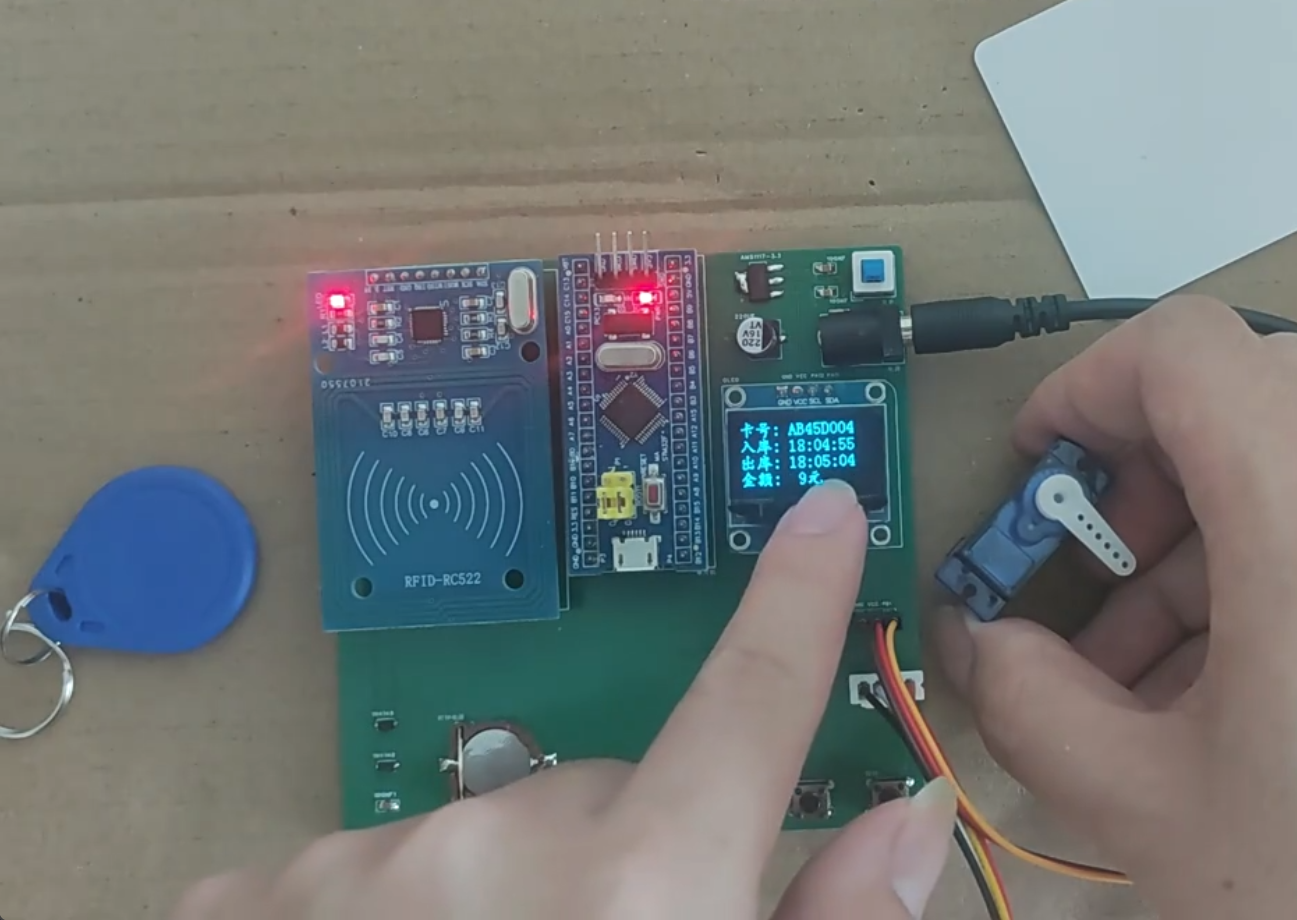

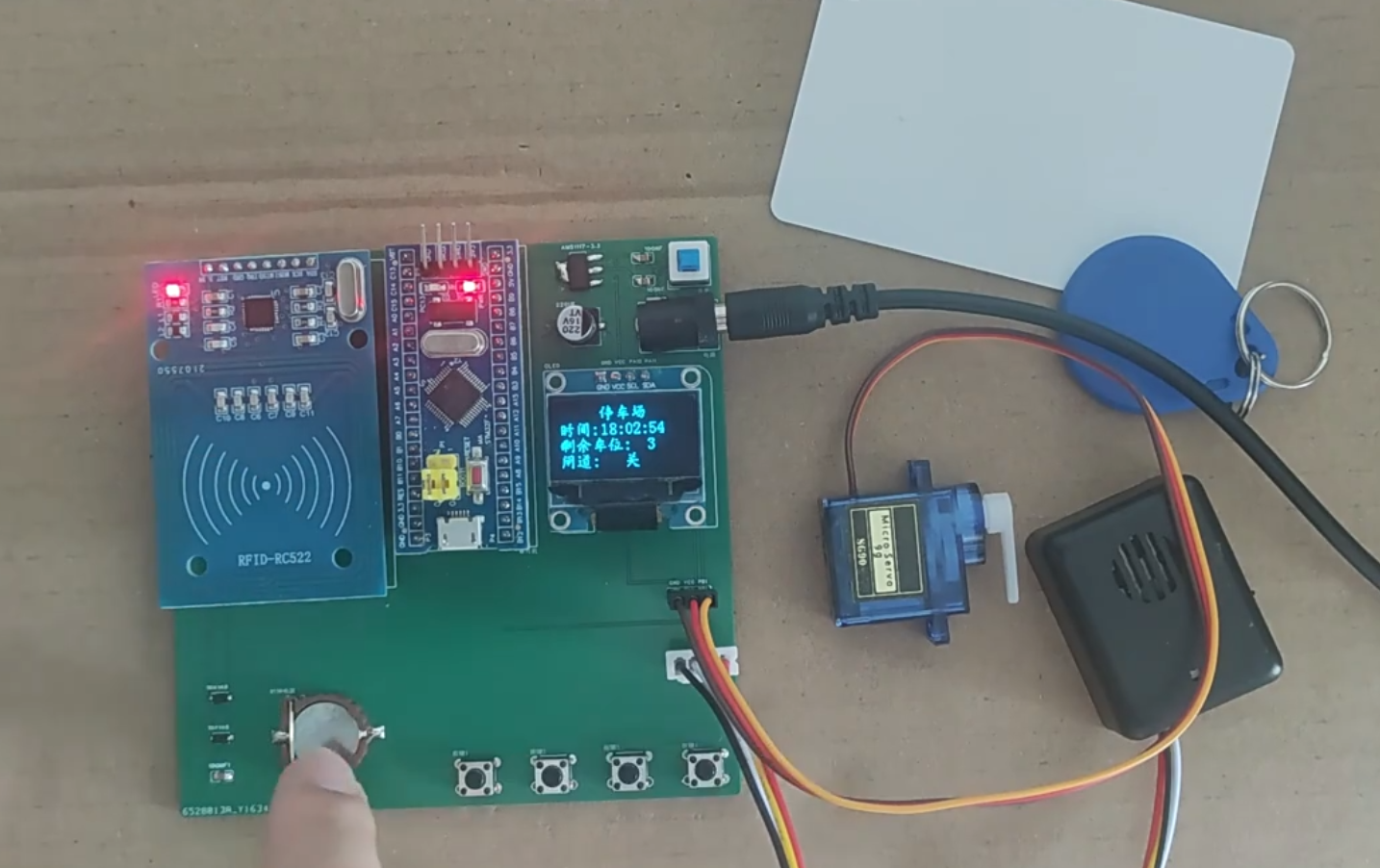

项目演示

在这里插入图片描述
