【上期】分享了AIRIOT智慧工厂管理系统的基础模块：管理驾驶舱、工艺管理、设备管理、能碳管理。

【本期】将继续分享AIRIOT智慧工厂管理系统的进阶功能模块：生产管理、安全管理和质量管理模块。

⬇️智慧工厂管理系统搭建完整步骤实操解析⬇️

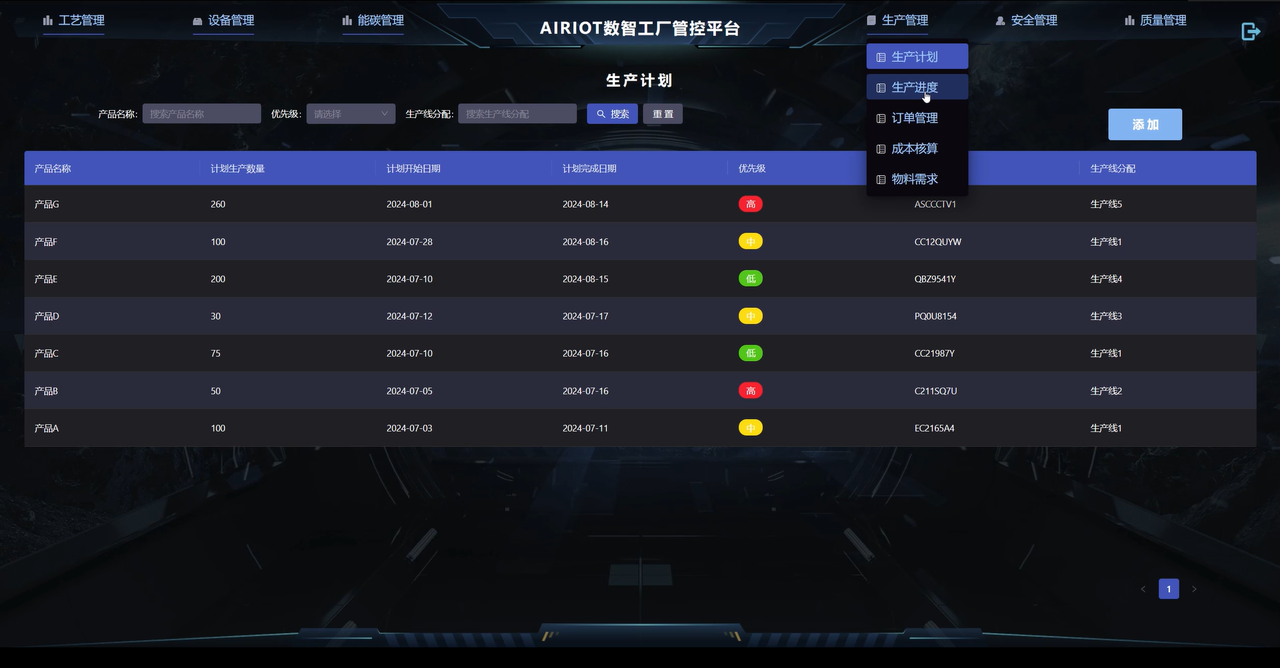

一、生产管理

1. 数据采集层

目标： 实现全流程、全要素数据实时采集，构建生产数字化基础。

实操要点：

多源数据整合：
- 订单数据：ERP系统对接（SAP/Oracle接口，获取客户订单量、交期、优先级）；
- 生产设备：PLC/SCADA数据（设备状态、故障率、故障代码）；
- 物料数据：WMS系统（库存量、在途物料、齐套率）；
- 质量数据：SPC系统（检测数据、不良率、缺陷类型）；
- 人工数据：MES终端（工单报工、异常工时记录）。
边缘计算预处理：
- 设备OEE实时计算（可用率×性能率×良率）；
- 数据清洗（剔除设备空转等无效数据）。

2. 数据传输层

目标： 保障工业数据安全、低延迟传输，支持高频交互。

实操要点：

协议与架构：
- 工业协议：OPC UA传输设备实时数据（支持复杂数据结构）；
- 系统接口：HTTP/REST API同步ERP/MES/WMS数据；
- 低功耗传输：RFID读写器通过LoRa回传物料流转数据。
安全机制：
- 数据加密：TLS 1.3加密传输，敏感数据（如BOM表）SM4国密加密；
- 设备认证：MAC地址白名单+数字证书双向认证。
网络优化：
- 5G工业专网保障AGV调度指令传输（时延<20ms）；
- 边缘缓存（断网时维持4小时本地化排产能力）。

3. 系统处理层

目标： 实现智能排产、动态调度与精准核算。

实操要点：

核心算法模型：
- 智能排程引擎：
  - 基于遗传算法的多约束排产（交期、设备产能、物料齐套）；
  - 紧急插单模拟（评估对现有计划的影响并生成调整方案）。
- 物料需求预测：
  - LSTM模型预测未来7天物料消耗量（准确率>90%）；
  - 安全库存动态计算（考虑供应商交期波动系数）。
- 成本核算模型：
  - 作业成本法（ABC）分摊能耗、人工、折旧；
  - 实时成本看板（对比标准成本差异报警）。
数据处理：
- 时序数据库（TDengine存储秒级设备数据）；
- 分布式计算（Spark集群处理PB级历史数据分析）。

4. 应用展示层

目标： 构建可视化生产指挥中枢，赋能敏捷决策。

实操要点：

可视化设计：
- 三维数字工厂：
  - 产线数字孪生（设备状态实时映射，红色标注异常机台）；
  - 物料流动模拟（从仓库到工位的AGV路径动态展示）。
- 核心看板：
  - 甘特图展示生产计划与实际进度偏差（偏差>10%标红）；
  - 成本构成瀑布图（材料60%、人工15%、制造费用25%）。
交互功能：
- 动态调整：
  - 拖拽式排产（调整工单顺序自动重算物料需求）；
  - 模拟模式（输入设备故障参数，评估交付风险）。
- 移动端应用：
  - 订单进度实时跟踪（客户扫码查看生产阶段）；
  - 预警推送（物料短缺提前3天提醒采购）。
决策支持：
- 自动生成《生产日报》（计划达成率、瓶颈工序分析）；
- 成本优化建议（识别TOP3浪费环节）。

5. 关键实施要点

系统集成：
- 与PLM系统对接（BOM版本变更自动同步至MES）；
- 与供应商系统EDI集成（物料需求自动触发采购订单）。
数据治理：
- 制定《主数据标准》（设备编码规则、工单命名规范）；
- 数据血缘追踪（订单变更影响范围可视化追溯）。
安全合规：
- 等保三级认证（工业防火墙隔离OT网络）；
- 权限矩阵设计（车间主任可调整本车间计划，厂长可跨部门协调）。
性能优化：
- 内存计算（Redis缓存高频访问数据，响应<500ms）；
- 算法加速（排产模型GPU并行计算，30秒生成万级工单方案）。
持续优化：
- 月度生产复盘（基于数据优化标准工时参数）；
- 数字孪生验证（新产线布局虚拟测试投产效果）。

实际案例

某汽车零部件工厂：
- 智能排产使设备利用率从65%提升至85%，订单交付准时率提高至98%；
- 物料预测模型降低库存金额3000万元，周转率提升2倍。
电子制造企业：
- 动态成本看板发现测试环节浪费，年节省成本千万元；
- 移动端应用使生产异常响应时间从2小时缩短至15分钟。

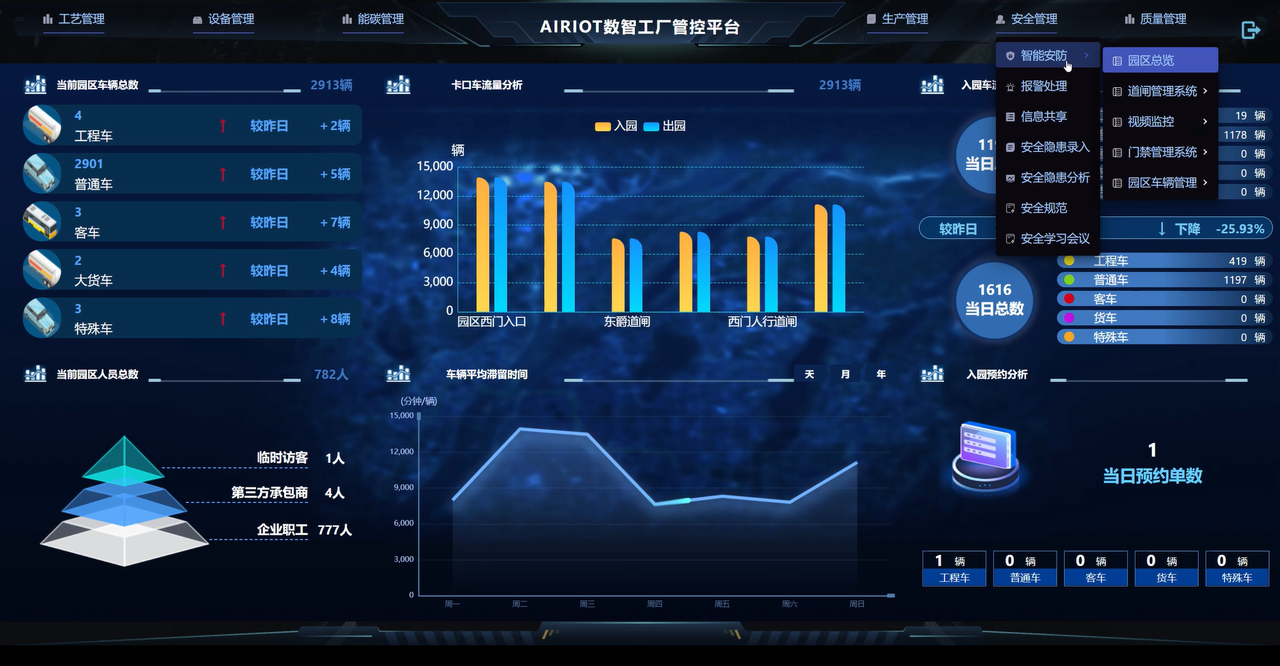

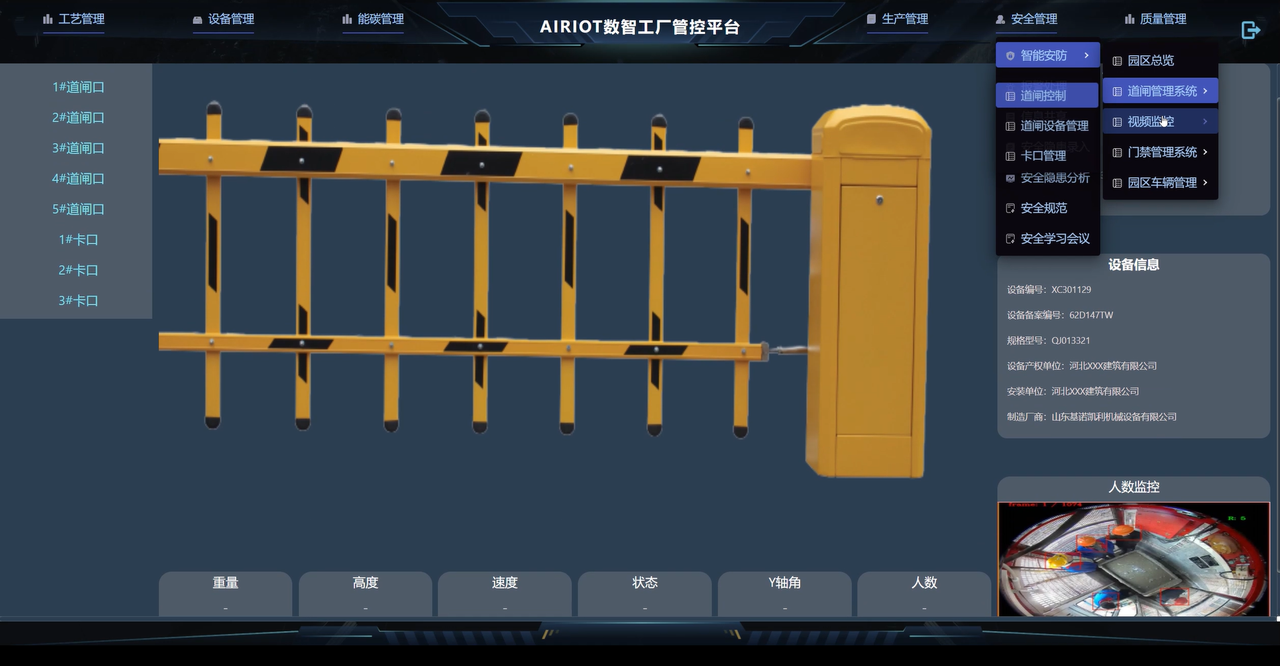

二、安全管理

1. 数据采集层

目标： 构建全域安全感知网络，覆盖人、机、料、法、环全要素。

实操要点：

多源感知设备部署：
- 智能安防：
  - AI摄像头（人脸识别、行为分析、火焰/烟雾检测）；
  - 周界电子围栏（振动光纤+红外对射，定位精度±3米）；
  - UWB定位系统（人员/车辆实时定位，精度0.1米）。
- 环境监测：
  - 可燃气体传感器（甲烷、氢气，检测精度1ppm）；
  - 噪声传感器（85dB超标预警）；
  - 粉尘浓度监测（激光散射技术，量程0-1000mg/m³）。
- 设备状态：
  - 机械设备急停按钮状态监测；
  - 特种设备（起重机、压力容器）安全装置信号采集。
数据预处理：
- 边缘计算节点实时过滤误报（如动物触发周界报警时联动视频复核）；
- 视频流关键帧提取（H.265编码，存储空间节省50%）。

2. 数据传输层

目标： 保障安防数据实时、可靠、安全传输。

实操要点：

协议与架构：
- 工业协议：Modbus TCP传输设备安全状态（1秒/次）；
- 视频流：RTSP协议（4K分辨率，25fps流畅传输）；
- 低功耗设备：LoRaWAN传输移动巡检终端数据（续航30天）。
安全机制：
- 视频流端到端加密（SRT协议防中间人攻击）；
- 区块链存证关键操作（如安全隐患整改记录上链）。
网络优化：
- 5G网络切片保障重点区域（危化品仓库）数据传输优先级；
- 边缘节点数据缓存（断网时支持本地报警与录像存储）。

3. 系统处理层

目标： 实现智能风险预警、隐患闭环管理与应急决策支持。

实操要点：

核心模型构建：
- 智能报警处理：
  - 多级报警分类（立即停机、限期整改、观察跟踪）；
  - 根因推理引擎（关联设备状态、操作记录、环境参数）。
- 安全隐患分析：
  - LSTM模型预测高风险时段（如夜班事故概率上升30%）；
  - 热力图展示隐患分布（机械伤害、电气风险、化学泄漏）。
- 安全知识图谱：
  - 构建隐患-原因-措施关联库（5000+标准案例）；
  - 智能检索（输入"叉车碰撞"自动推送近三年类似事件报告）。
数据处理：
- 时序数据库（存储传感器数据，查询响应<1秒）；
- 分布式文件系统（存储PB级视频数据）。

4. 应用展示层

目标： 构建可视化安全指挥中心，赋能全员安全管理。

实操要点：

可视化设计：
- 三维安全地图：
  - 数字孪生工厂标注高风险区域（红色动态警示）；
  - 实时显示人员分布（超员区域自动报警）。
- 综合看板：
  - 环形图展示隐患类型占比（机械40%、电气30%、化学20%）；
  - 趋势分析（当月隐患整改率vs目标值）。
交互功能：
- 隐患闭环管理：
  - 手机扫码录入隐患（自动关联位置、设备、责任人）；
  - 整改流程跟踪（超期未处理自动升级通知管理层）。
- 安全学习系统：
  - 安全实训（模拟高空坠落、化学品泄漏场景）；
  - 在线考试（人脸识别防代考，证书区块链存证）。
应急指挥：
- 一键启动应急预案（自动通知应急小组+解锁逃生通道）；
- 多系统联动（火灾报警时关闭燃气阀门+启动排烟系统）。

5. 关键实施要点

多系统集成：
- 对接EHS管理系统（同步安全检查标准与法规库）；
- 与HR系统联动（新员工未完成安全培训无法进入车间）。
数据治理：
- 制定《安全隐患数据标准》（分类编码、严重等级定义）；
- 数据质量监控（视频识别准确率>95%，传感器在线率>99%）。
安全合规：
- 等保三级认证（日志留存6个月，堡垒机管控）；
- GDPR合规（欧盟工厂人脸数据匿名化处理）。
性能优化：
- 边缘AI分析（视频行为识别下沉至智能摄像头，延迟<200ms）；
- 分布式计算（集群分析10年历史事故数据）。
持续运营：
- 月度安全数字画像（生成部门/个人安全绩效报告）；
- 模型季度迭代（注入新事故案例优化预测准确率）。

实际案例

某汽车制造工厂：
- AI行为识别发现18起违规操作（如未佩戴护目镜），事故率下降65%；
- 隐患整改闭环系统使平均处理时间从72小时缩短至8小时。
化工园区应用：
- 可燃气体监测+无人机巡检，泄漏事件响应速度提升至3分钟内；
- VR安全培训使员工应急考核通过率从70%提升至98%。

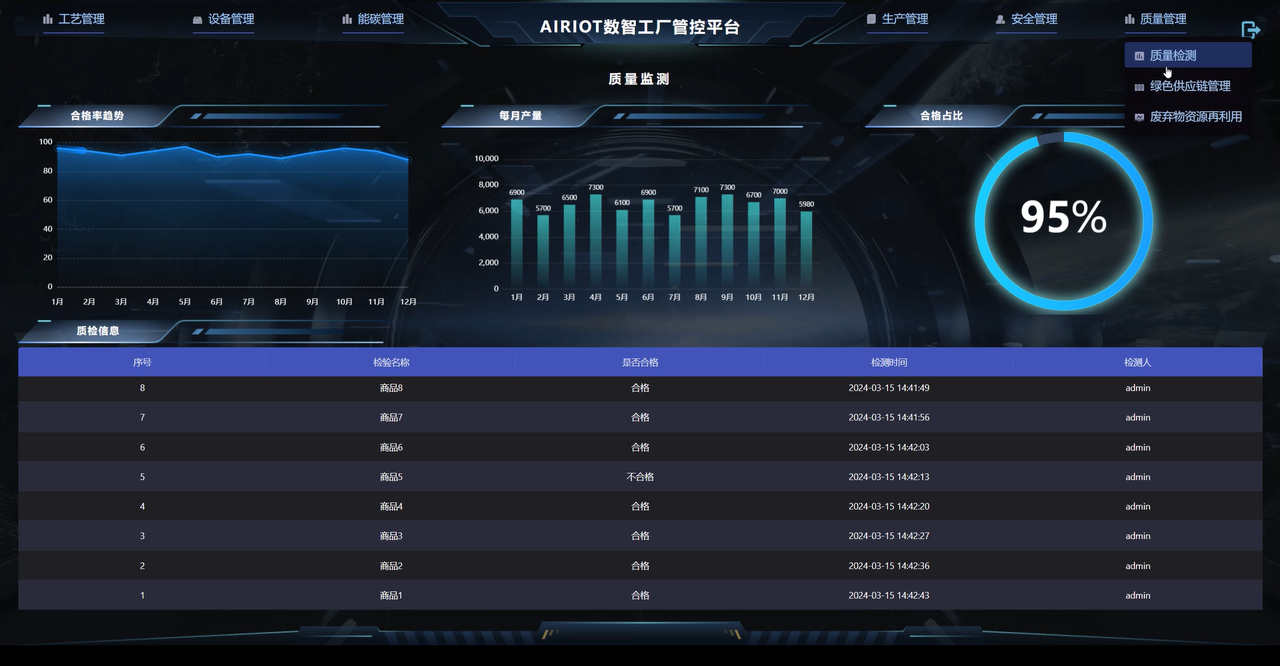

三、质量管理

1. 数据采集层

目标： 实现全流程质量数据与绿色要素的高精度采集，构建质量管理数字化基座。

实操要点：

多源数据整合：
- 质量检测数据：
  - 在线传感器：视觉检测系统（缺陷识别精度±0.01mm）、激光测厚仪、光谱分析仪（材料成分检测）；
  - 实验室数据：LIMS系统对接（检测报告、SPC过程能力指数）。
- 绿色供应链数据：
  - 供应商ESG数据（碳排放、材料可追溯性、环保认证）；
  - 物流碳排放（GPS轨迹计算运输里程，结合车型排放因子）。
- 废弃物数据：
  - 智能称重系统（废弃物分类统计：金属/塑料/危废）；
  - 回收处理记录（合作厂商资质、处理方式、资源化率）。
边缘预处理：
- 实时质量判定（边缘节点执行AI缺陷分类，响应时间<50ms）；
- 数据清洗（剔除传感器瞬态干扰信号，补全缺失值）。

2. 数据传输层

目标： 保障质量与环保数据安全、实时传输，支持跨系统协同。

实操要点：

协议与架构：
- 工业协议：OPC UA传输检测设备原始数据（支持复杂数据结构）；
- 区块链网络：实现供应链数据溯源（防篡改）；
- 低功耗传输：LoRa回传废弃物分类数据（覆盖厂区10km²）。
安全机制：
- 敏感数据加密（检测配方参数使用SM4国密算法）；
- 设备准入控制（数字证书+IP/MAC白名单）。
网络优化：
- 5G MEC部署（视觉检测视频流本地处理，带宽节省60%）；
- 双链路冗余（主光纤+备用5G，切换时间<100ms）。

3. 系统处理层

目标： 实现质量预测、绿色评估与资源循环优化。

实操要点：

核心模型构建：
- 质量智能分析：
  - 深度学习缺陷检测（YOLOv8模型，准确率>99%）；
  - 过程能力指数（CPK）动态监控（自动触发工艺参数调整）。
- 绿色供应链评估：
  - 供应商碳足迹计算（基于LCA生命周期评价法）；
  - 绿色评级模型（权重：环保资质40%、运输距离30%、回收率30%）。
- 废弃物优化：
  - 资源匹配算法（金属废料→再生厂商智能推荐）；
  - 经济效益分析（回收收益 vs 处理成本）。
数据处理：
- 时序数据库（InfluxDB存储秒级检测数据，压缩率>10:1）；
- 知识图谱（关联缺陷类型-工艺参数-设备状态）。

4. 应用展示层

目标： 构建透明化质量与可持续管理中枢，驱动闭环改进。

实操要点：

可视化设计：
- 三维质量地图：
  - 数字孪生产线标注检测点（红色标示连续不合格批次）；
  - 供应链碳流图（展示原材料→生产→物流全链条碳排放）。
- 核心看板：
  - 环形图显示缺陷类型分布（外观缺陷50%、尺寸超差30%）；
  - 动态仪表盘展示废弃物资源化率（目标值85% vs 实际值）。
交互功能：
- 实时预警：
  - 质量偏差超限自动停线，推送根本原因分析报告；
  - 供应商环保评级下降触发替代方案推荐。
- 移动端应用：
  - 扫码追溯产品质量档案（含检测数据、供应链溯源信息）；
  - AR辅助质检（眼镜叠加标准图纸，自动比对测量结果）。
合规输出：
- 自动生成ISO 9001质量报告、ISO 14064碳核查文件；
- 废弃物处理电子联单（对接政府监管系统API）。
