做混合电压系统的工程师都遇到过这样的尴尬：一颗新的传感器是 1.8V 的 IO，主控却是 3.3V；或者老平台要接 5V 的模块，而新 MCU 只扛得住 3.3V。直接连？低电压一侧的输入耐压会被击穿；不连？系统就跑不起来。电平转换芯片就是用来填这个坑的。今天以国科安芯 ASC0101S 为例，把"无方向控制的自动双向电平转换"这件事讲透。

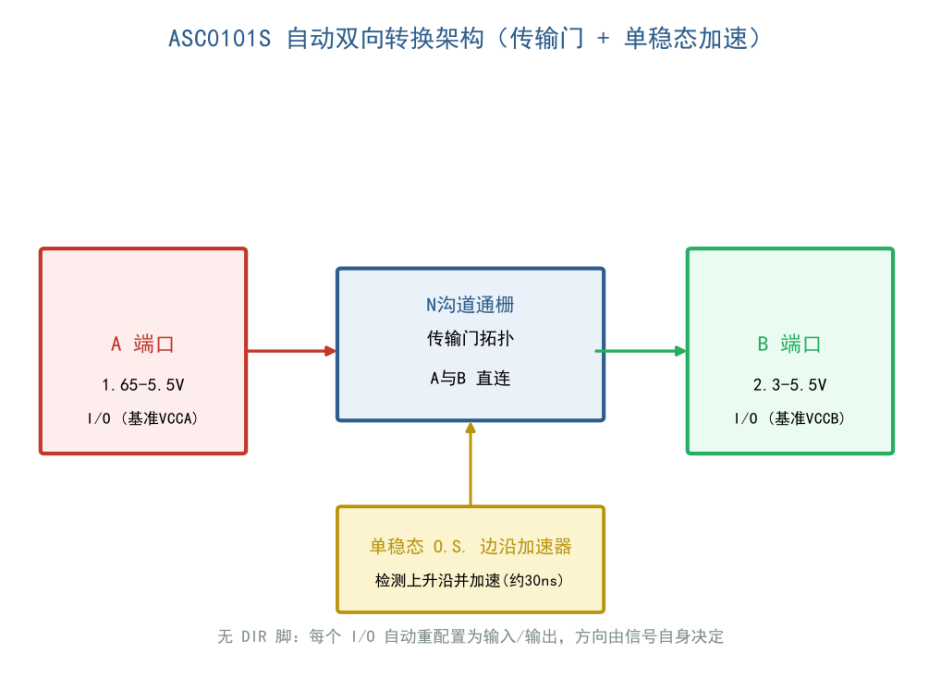

图：架构图

一、它到底解决什么痛点

传统的双向电平转换有两种做法。第一种是加方向控制脚（DIR），告诉芯片数据现在往哪边走，典型如国科安芯 ASC1T45S。好处是时序干净、速率高；坏处是你需要额外一个 GPIO 去控制方向，还得在软件里时刻盯着谁在发数据，稍不留神就锁死总线。

第二种就是 ASC0101S 这类——无方向控制，自动感知。它内部没有 DIR 脚，A 口和 B 口的每个 IO 都能自己判断"现在我是输入还是输出"，数据想从 A 到 B 就 A 到 B，想从 B 到 A 就 B 到 A，完全由信号自身决定。对 I2C、1-Wire 这种天生双向、又没现成方向信号的开漏总线来说，这才是真正的"免维护"方案。

二、无方向控制是怎么实现的

ASC0101S 的核心是一颗 N 沟道通栅晶体管，把 A 端口和 B 端口直接连起来，形成一条可双向导通的通道。当某一侧出现有效的逻辑电平，通栅就导通，把电平传到另一侧，并由对应电源轨（VCCA 或 VCCB）重新整形到目标电压域。

关键在于：它不靠外部方向信号，而是靠"谁在驱动、谁在高阻"来自动判定流向。一侧被外部驱动拉低或拉高，另一侧呈现高阻等待，于是电流自然从驱动侧向接收侧流动。这颗通栅更像一道"电压自适应门"，而不是普通的数字缓冲器。

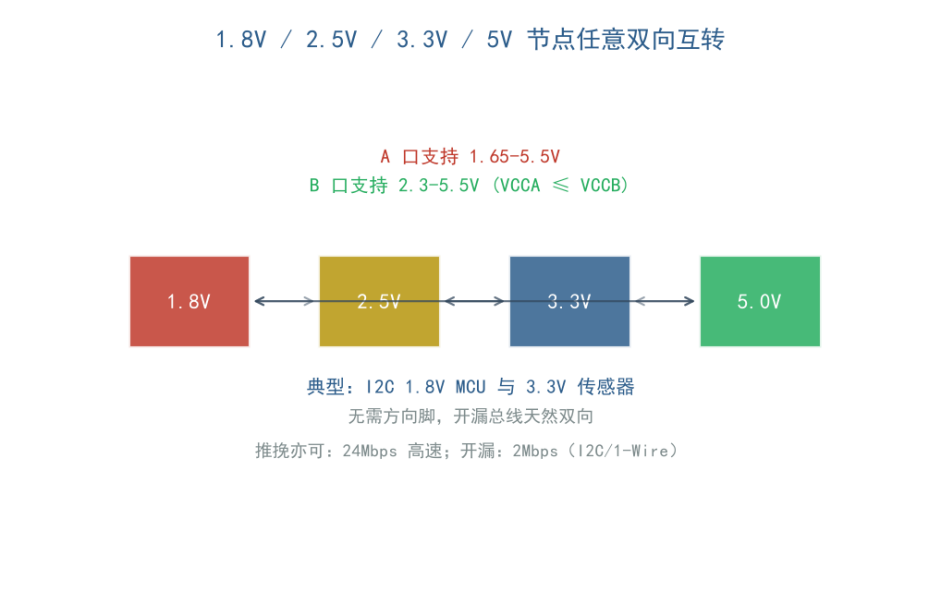

图：电压范围

三、单稳态加速器为何关键

如果只有通栅，上升沿会非常慢——因为上拉只能靠内部的 10kΩ 电阻，RC 时间常数太大，高速信号根本起不来。ASC0101S 在 A、B 两侧都集成了一路"单稳态（One-Shot）边沿加速器"电路，专门检测上升沿。一旦检测到上升沿，O.S. 电路会在约 30ns 内强行把输出快速拉到目标轨，拉完就自动松开，交回给通栅维持。

正是这个加速器，让推挽模式下数据速率能跑到 24Mbps；而开漏模式因为要靠上拉慢慢回到高电平，速率被限制在 2Mbps，足够覆盖 I2C 快速模式（400kbps）和 1-Wire。注意手册给出的速率前提是外部驱动器输出阻抗小于 50Ω，如果驱动太弱，实际速率会掉。

四、和带 DIR 的 ASC1T45S 本质区别

很多工程师分不清"自动双向"和"带方向脚双向"。一句话：ASC0101S 适合开漏、无固定方向信号的双向总线；ASC1T45S 适合你明确知道每个时刻谁发谁收、且要跑更高速度的推挽场景。ASC1T34S 则是单向缓冲，连双向都谈不上。

另外，ASC0101S 内部已经把 10kΩ 上拉集成好了，I2C 这类开漏总线基本不用再外挂上拉电阻；而 ASC1T45S 没有这个集成上拉，需要你自己配。

五、电气要点速查

• 引脚：1=VCCA（1.65–5.5V）、2=GND、3=A（IO，基准 VCCA）、4=B（IO，基准 VCCB）、5=OE（高有效，低电平进高阻）、6=VCCB（2.3–5.5V），且 VCCA 必须 ≤ VCCB。

• 封装：SC70-6，极小，省板面积。

• ESD：HBM ±5000V、MM ±400V。

• 可靠性：商业航天级，SEU/SEL ≥ 37 MeV·cm²/mg，TID ≥ 100 krad(Si)，温度 -55~+125°C。

• 保护特性：VCC 隔离（任一 VCC 接地则两端口高阻）、免电源排序、IOFF 支持局部断电。

六、VCC 隔离与免电源排序的真实价值

很多工程师只在乎转换本身，忽略了一个隐性风险：多电源系统里，如果一侧电源先掉，另一侧的电平可能通过 IO 倒灌进已断电的电源域，轻则漏电流飙升，重则闩锁损坏。ASC0101S 的 VCC 隔离特性规定：任意一个 VCC 被拉到地，两端口立即进入高阻。这意味着哪怕 B 侧电源还在、A 侧电源掉了，A 口也不会成为电流泄漏通道。配合免电源排序，VCCA 和 VCCB 谁先上电都安全，软件不用写上电时序。对热插拔、局部断电、多电压域 FPGA 加载等场景，这是比速率更关键的可靠性加分项。

七、什么时候不该用 ASC0101S

没有万能器件。如果你的总线是纯推挽且要求干净的高速时序，带方向脚的 ASC1T45S 更合适，因为它不存在单稳态加速器带来的上升沿软化问题。如果你的信号固定单向，ASC1T34S 更便宜更简单。如果你的开漏总线分支很多、超过点对点拓扑，ASC0101S 也不建议——单稳态加速器对反射敏感，多分支会引入不可控的振铃。另外若需要超过 5.5V 的高压侧，本器件不支持。明确边界，才能让选型经得起评审。

八、内部 10kΩ 上拉的工作原理

ASC0101S 在 A、B 两个 IO 上各集成了一颗 10kΩ 上拉电阻，分别连到 VCCA 和 VCCB。对开漏总线来说，这颗上拉就是信号回归高电平的回路，所以 I2C、1-Wire 不用再外挂上拉。要注意的是，当 OE 被拉低时，内部上拉会被禁用，IO 完全高阻，这也是上电默认高阻能成立的底层原因。如果你觉得 10kΩ 上拉太弱、上升沿不够快，可以在 IO 到电源之间再并一颗更小的外部电阻，但并联后会拉低 VOL，必须实测低电平是否满足接收端门限。

九、数据速率背后的物理限制

为什么开漏只有 2Mbps、推挽却能 24Mbps？根子在Pull-up机制。开漏高电平只能靠上拉电阻慢慢充，RC 时间常数决定了上升沿上限，速率自然低；推挽由驱动器主动拉高，配合单稳态加速器快充，速率就高。手册标称速率的前提是外部驱动器输出阻抗小于 50Ω，如果你的 MCU IO 驱动弱，实测速率会明显打折。选型时别只盯最大值，要结合你实际的驱动器能力和总线电容来算可用余量。

十、小结与选型提示

理解 ASC0101S，抓住三条主线就够：无方向控制的自动双向靠通栅+单稳态实现；速率上限由开漏/推挽模式与驱动器强度决定；VCC 隔离、免排序、IOFF 让它天生适合多电源与严苛环境。把它和带方向脚的 ASC1T45S、单向的 ASC1T34S 摆在一起，按方向需求、速率需求、环境需求三栏对照，选型就不会错。下一篇我们落到电路与布板，把它真正用稳。

十一、和 TXS 系列的关系

熟悉进口料的工程师会问：ASC0101S 是不是对标 TXS0101？功能上高度一致——都是 1 位、无方向控制、自动双向、内部上拉、SC70-6。差异主要在供货与认证：国科安芯提供商业航天级抗辐照版本，而多数进口消费级不保证辐照指标。对国产化或严苛环境项目，这是决定性差异。替代时引脚与电压域核对一遍即可原位替换，软件零改动，是低风险国产化的典型样本。
