3.60 怎么对OrCAD的网络标号进行统一批量修改？OrCAD中怎么设置复制位号的增加机制？

笔者电子信息专业硕士毕业，获得过多次电子设计大赛、大学生智能车、数学建模国奖，现就职于南京某半导体芯片公司，从事硬件研发，电路设计研究。对于学电子的小伙伴，深知入门的不易，特开次博客交流分享经验，共同互勉！全套资料领取扫描文末二维码！

 温馨提示：学而不思则罔，思而不学则殆。实践是检验真理的唯一标准！

目录

3.60 怎么对OrCAD的网络标号进行统一批量修改？

3.62 OrCAD绘制的原理图输出PDF文件时页码顺序是怎么决定的？

 3.63 OrCAD绘制原理图时怎样隐藏或者显示某些属性？

 3.64 OrCAD中怎么设置复制位号的增加机制？

3.60 怎么对OrCAD的网络标号进行统一批量修改？

答：第一步，打开任意一页原理图，按住“Ctrl+A”，将整个页面的元器件及网络全部选中。

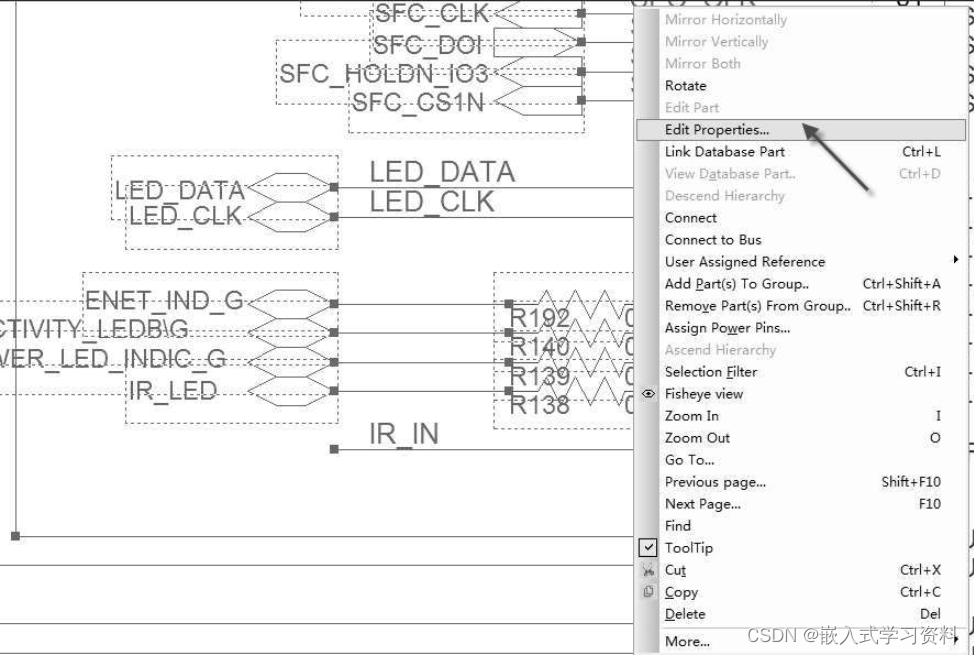

第二步，选中其中任何一个网络，单击鼠标右键，对这个网络进行编辑，选择“Edit Properties”，如图3-152所示。

图3-152 对网络进行属性编辑示意图

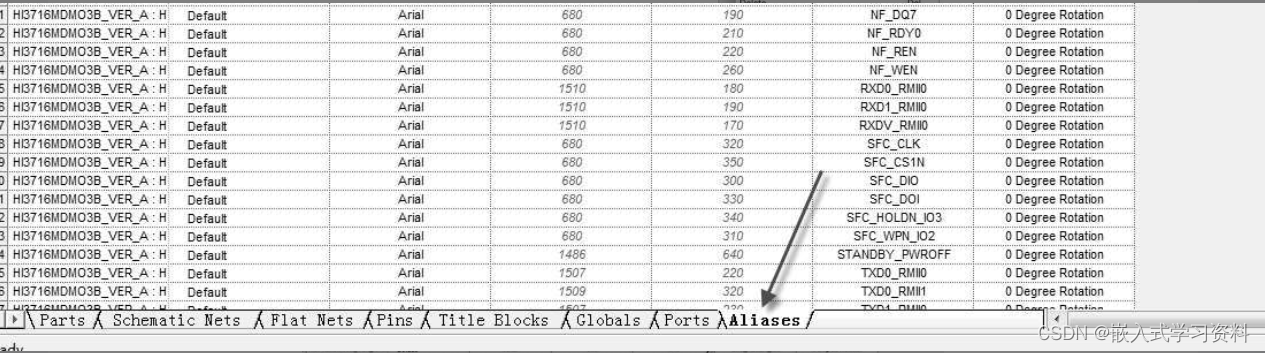

第三步，在OrCAD分页标签中，向最右侧拖动，选择“Aliases”分页，如图3-153所示。

第三步，在OrCAD分页标签中，向最右侧拖动，选择“Aliases”分页，如图3-153所示。

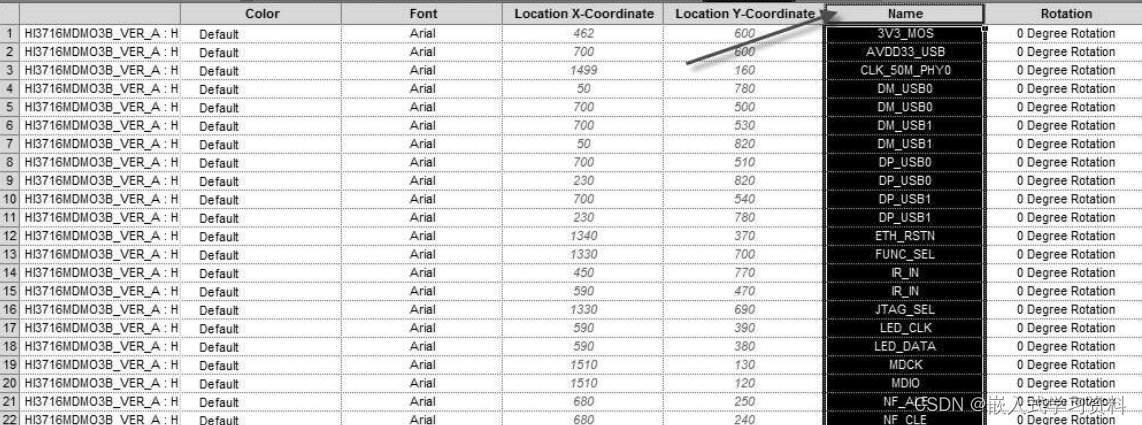

第四步，选择到“Aliases”分页以后，找到“Name”一栏，单击全部选中“Name”一栏，按“Ctrl+C”进行复制，如图3-154所示。

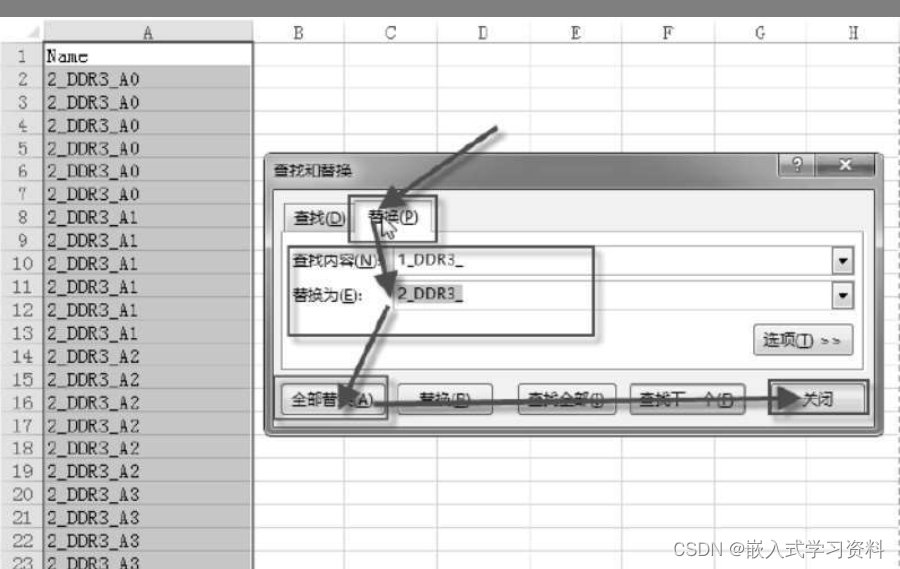

 第五步，新建一个Excel表格，选中第一列或者随便一列。再按“Ctrl+V”粘贴刚才从OrCAD里面复制的这一栏的数据，复制之后，按“Ctrl+F”查找命令，选择要修改的网络，然后使用替换命令，全部替换这个网络，如图3-155所示，然后单击“关闭”按钮即可。

 图3-155 运用Excel表格进行替换网络示意图

第六步，在Excel表格中替换网络完成以后，选中这一栏，对调整好的网络进行复制，然后回到OrCAD的界面，同样选中“Name”这一列，按“Ctrl+V”进行粘贴，这样这一页原理图所有需要替换的网络就替换成功了。

3.62 OrCAD绘制的原理图输出PDF文件时页码顺序是怎么决定的？

答：通过OrCAD软件绘制完成原理图后，会进行检查或者发给别的工程师进行检查，这时需要输出原理图的PDF文件。在打印时，我们会发现一个问题，那就是有时输出的PDF的排序并不是按照原理图的排序，而是乱的。那么应该怎么排，输出的PDF文件的页码才能按照原理图的顺序进行呢？具体操作步骤如下：第一步，打开任意一份原理图，或者是新建的原理图，只要指定Title Block的路径，在原理图的右下角都是有Title Block的，如图3-164所示。
