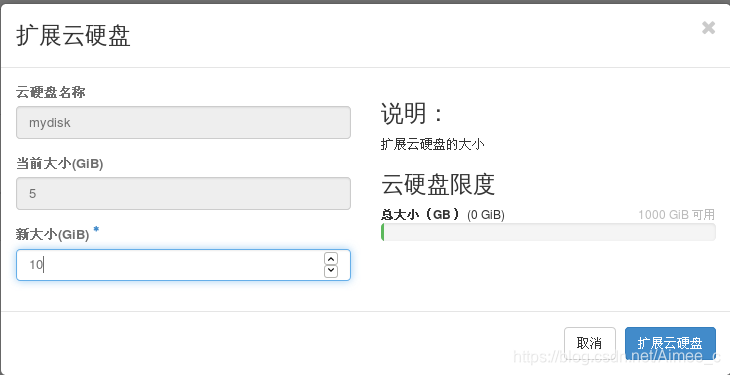

openstack云主机实例二（Dashboard图形化界面、私有网络，运行封装的镜像、块存储服务、云硬盘拉伸）

最新推荐文章于 2026-08-29 18:20:12 发布

原创最新推荐文章于 2026-08-29 18:20:12 发布 · 3.5k 阅读

15 ·

本内容遵循CC 4.0 BY-SA版权协议

本文介绍了如何配置OpenStack的Dashboard进行云主机管理，包括安全配置、创建云主机；搭建私有网络，设置浮动IP；运行封装的镜像并创建不同类型云主机；以及详细阐述了块存储服务的安装与配置，包括创建云硬盘和拉伸操作。

实验环境：可参考https://blog.csdn.net/Aimee_c/article/details/107298270

在这里插入图片描述

1.配置Dashboard

Dashboard(horizon)是一个web接口，使得云平台管理员以及用户可以管理不同的Openstack资源以及服务。这个部署示例使用的是 Apache Web 服务器。

在控制节点上安装和配置仪表板

1.安全并配置组件

安装软件包：
yum install openstack-dashboard -y
在这里插入图片描述
编辑文件[root@controller ~]# vim /etc/openstack-dashboard/local_settings并完成如下动作：

##在 controller 节点上配置仪表盘以使用 OpenStack 服务：
OPENSTACK_HOST = "controller"

##允许所有主机访问仪表板：
ALLOWED_HOSTS = ['*', ]

##配置 memcached 会话存储服务：
SESSION_ENGINE = 'django.contrib.sessions.backends.cache'

CACHES = {
    'default': {
         'BACKEND': 'django.core.cache.backends.memcached.MemcachedCache',
         'LOCATION': 'controller:11211',
    }
}

##启用第3版认证API:
OPENSTACK_KEYSTONE_URL = "http://%s:5000/v3" % OPENSTACK_HOST

##启用对域的支持
OPENSTACK_KEYSTONE_MULTIDOMAIN_SUPPORT = True

##配置API版本:
OPENSTACK_API_VERSIONS = {
    "identity": 3,
    "image": 2,
    "volume": 2,
}

##通过仪表盘创建用户时的默认域配置为 default :
OPENSTACK_KEYSTONE_DEFAULT_DOMAIN = "default"

##通过仪表盘创建的用户默认角色配置为 user ：
OPENSTACK_KEYSTONE_DEFAULT_ROLE = "user"

##如果您选择网络参数1，禁用支持3层网络服务：
OPENSTACK_NEUTRON_NETWORK = {
    ...
    'enable_router': False,
    'enable_quotas': False,
    'enable_distributed_router': False,
    'enable_ha_router': False,
    'enable_lb': False,
    'enable_firewall': False,
    'enable_vpn': False,
    'enable_fip_topology_check': False,
}

##可以选择性地配置时区：
TIME_ZONE = "Asia/Shanghai"

重启web服务器以及会话存储服务：
systemctl restart httpd.service memcached.service
在这里插入图片描述

验证仪表盘的操作
在浏览器中输入 http://controller/dashboard访问仪表盘。
验证使用 admin 或者demo用户凭证和default域凭证。
在这里插入图片描述

2.在Dashboard创建云主机

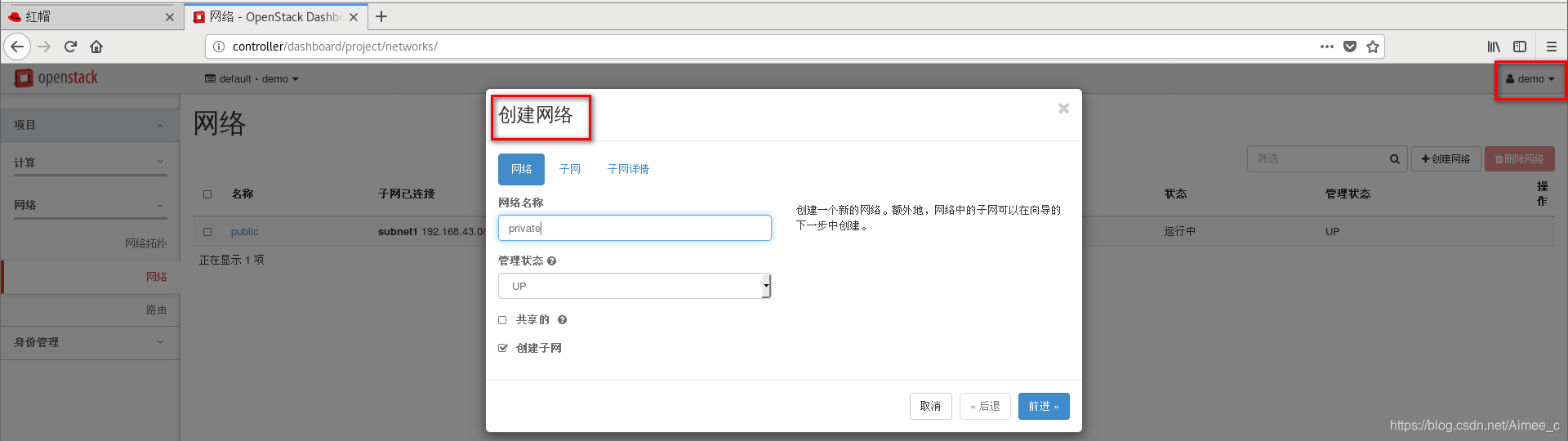

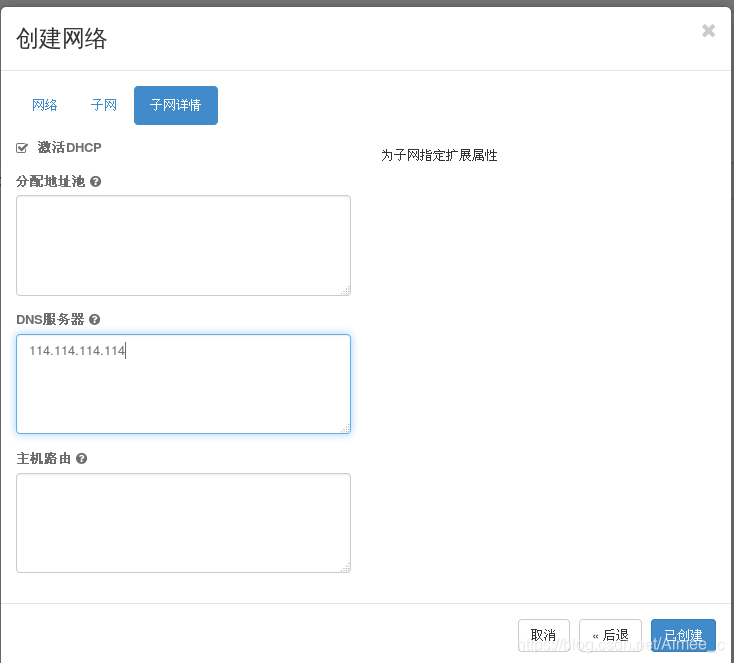

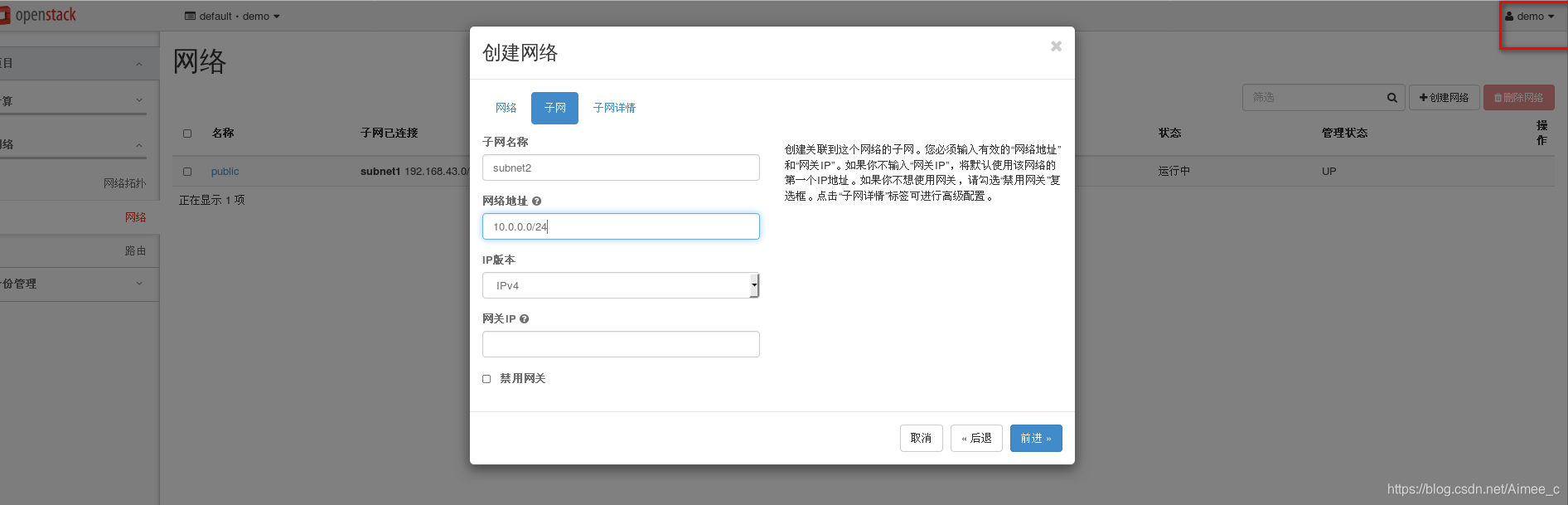

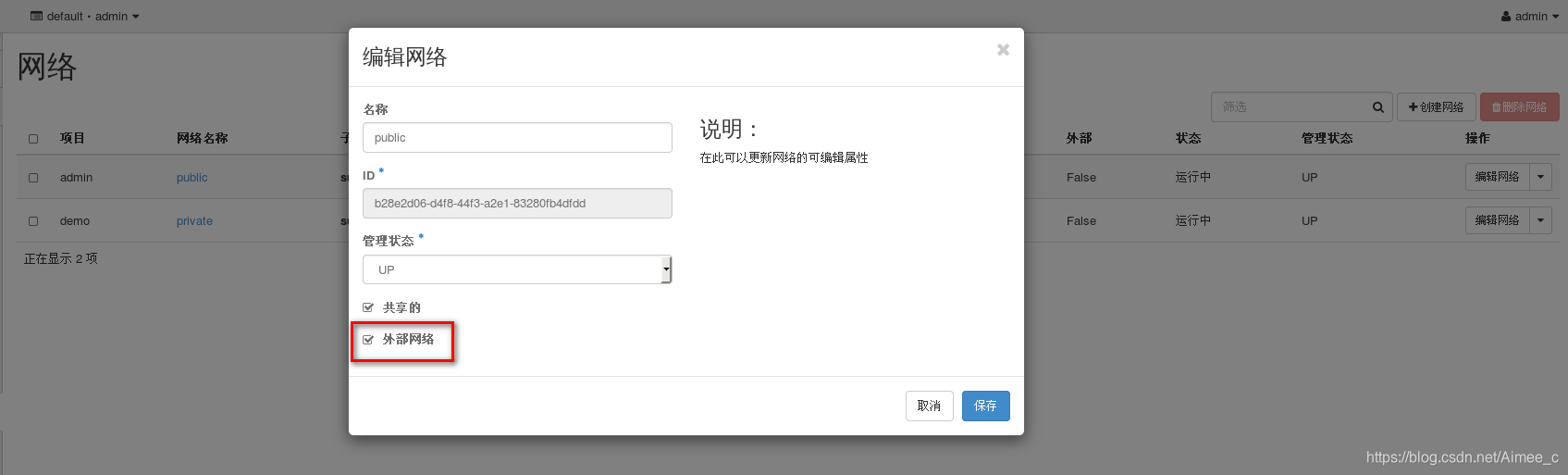

以管理员身份创建网络
在这里插入图片描述

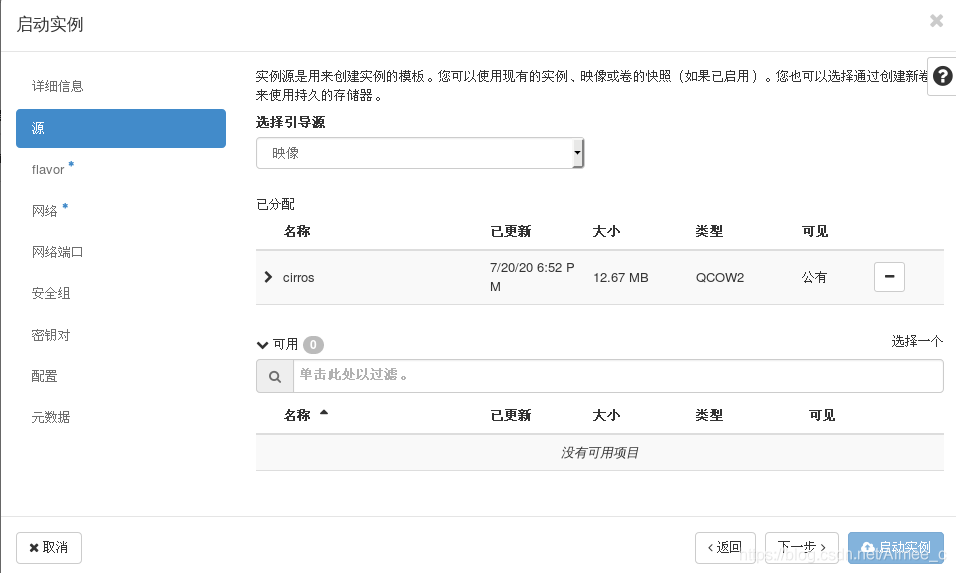

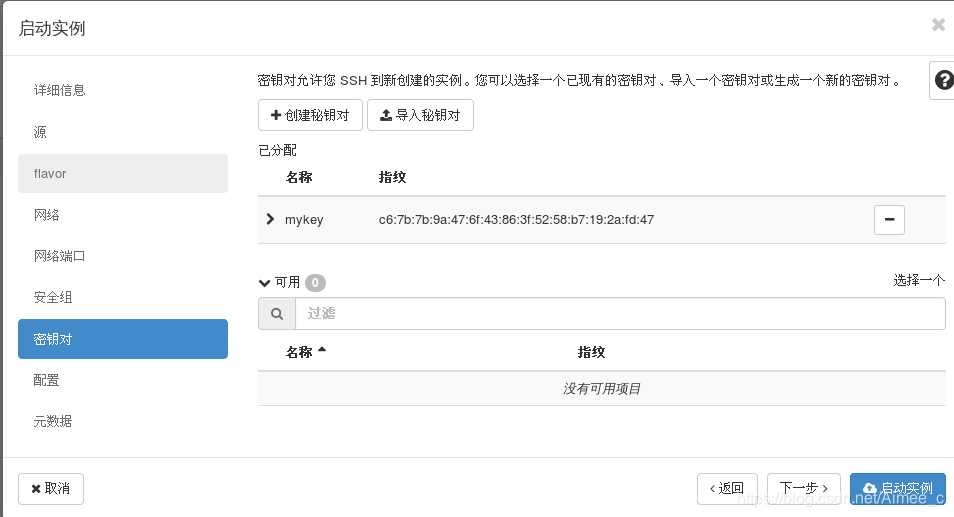

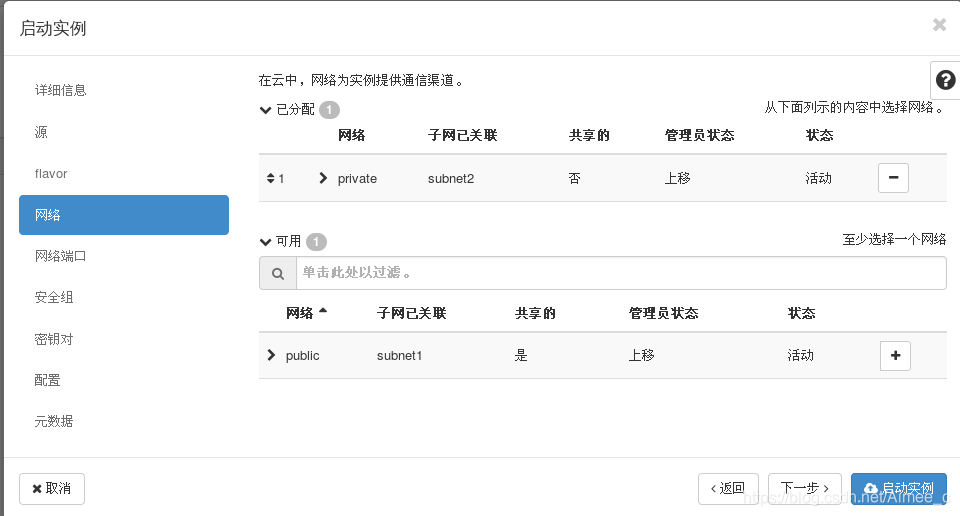

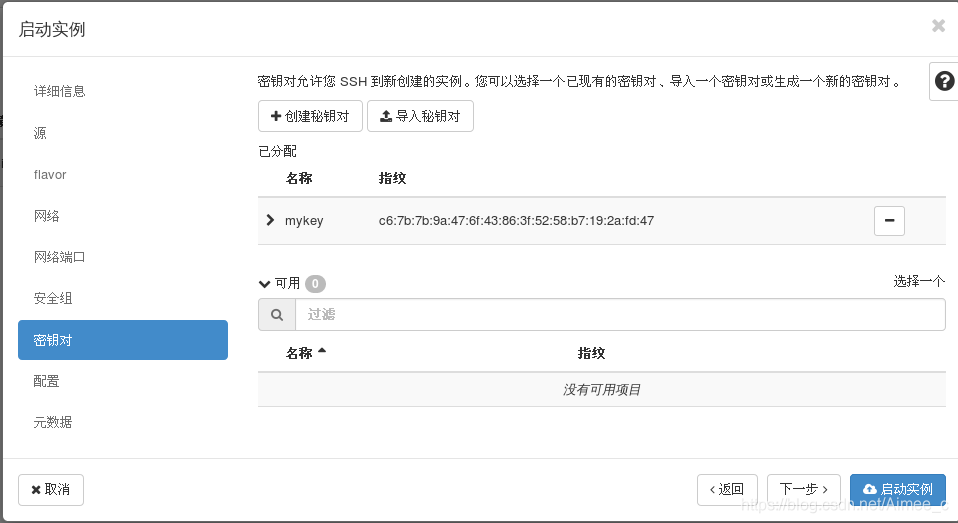

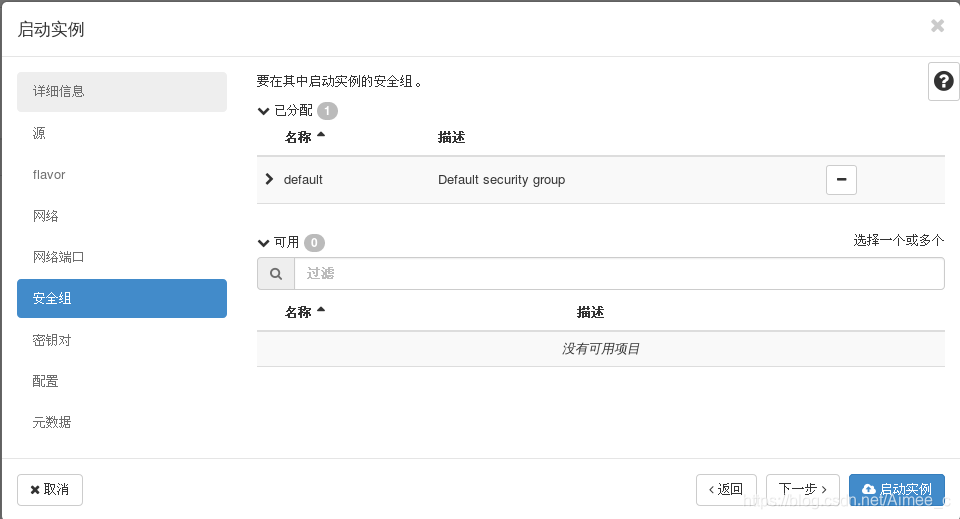

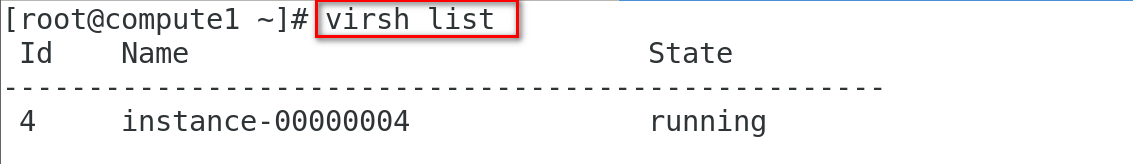

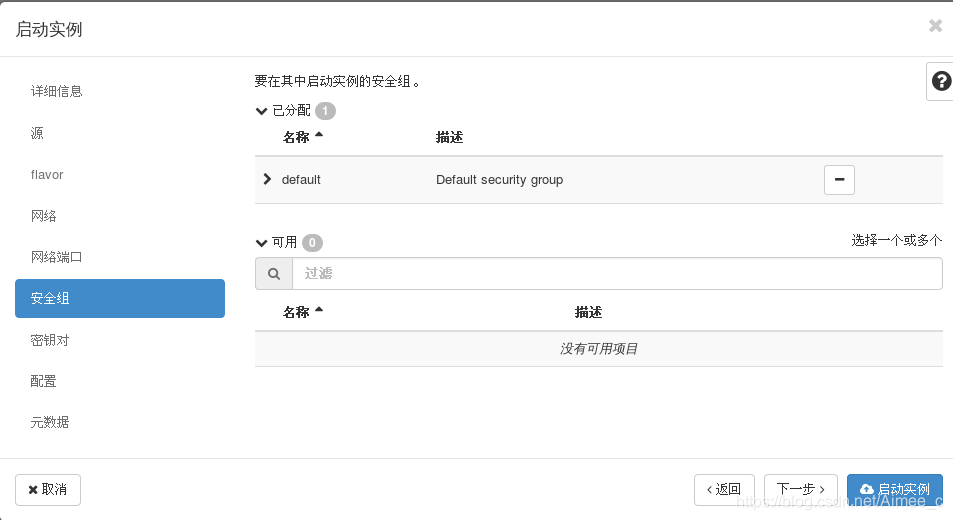

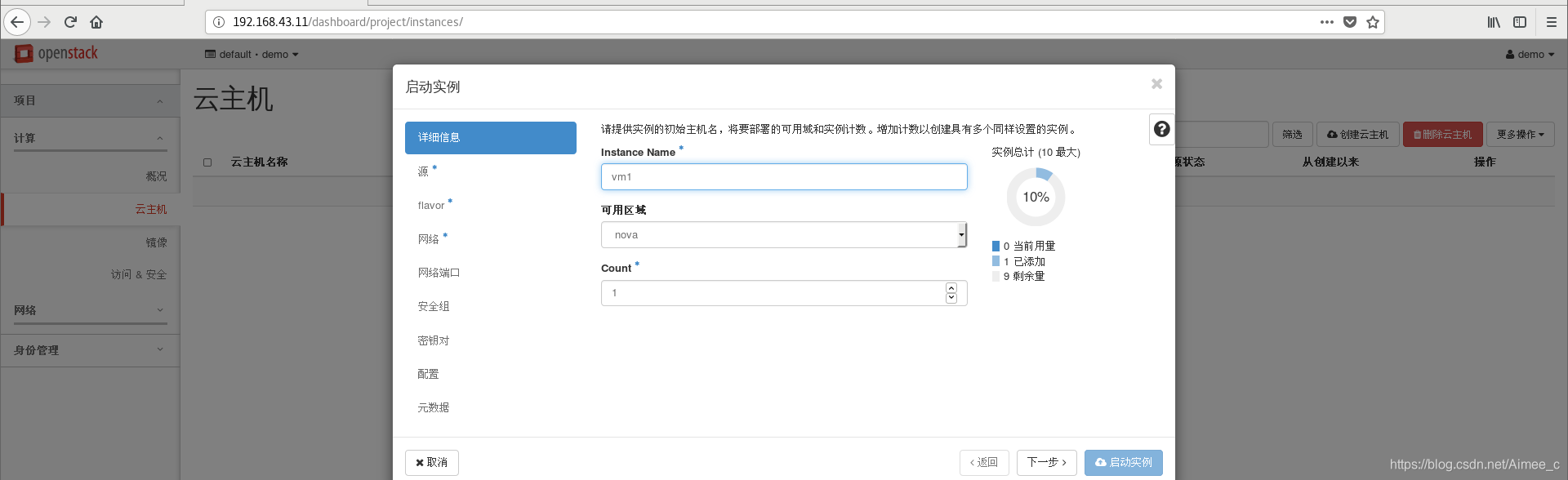

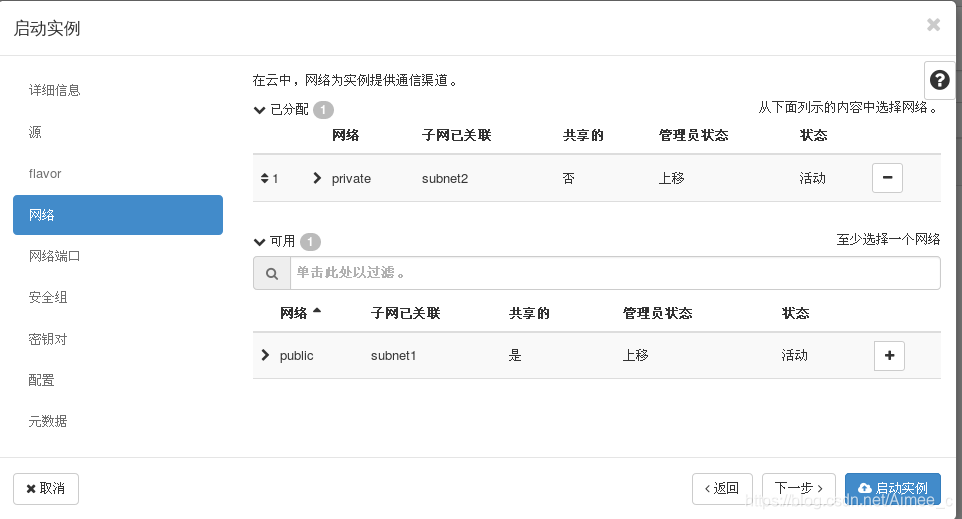

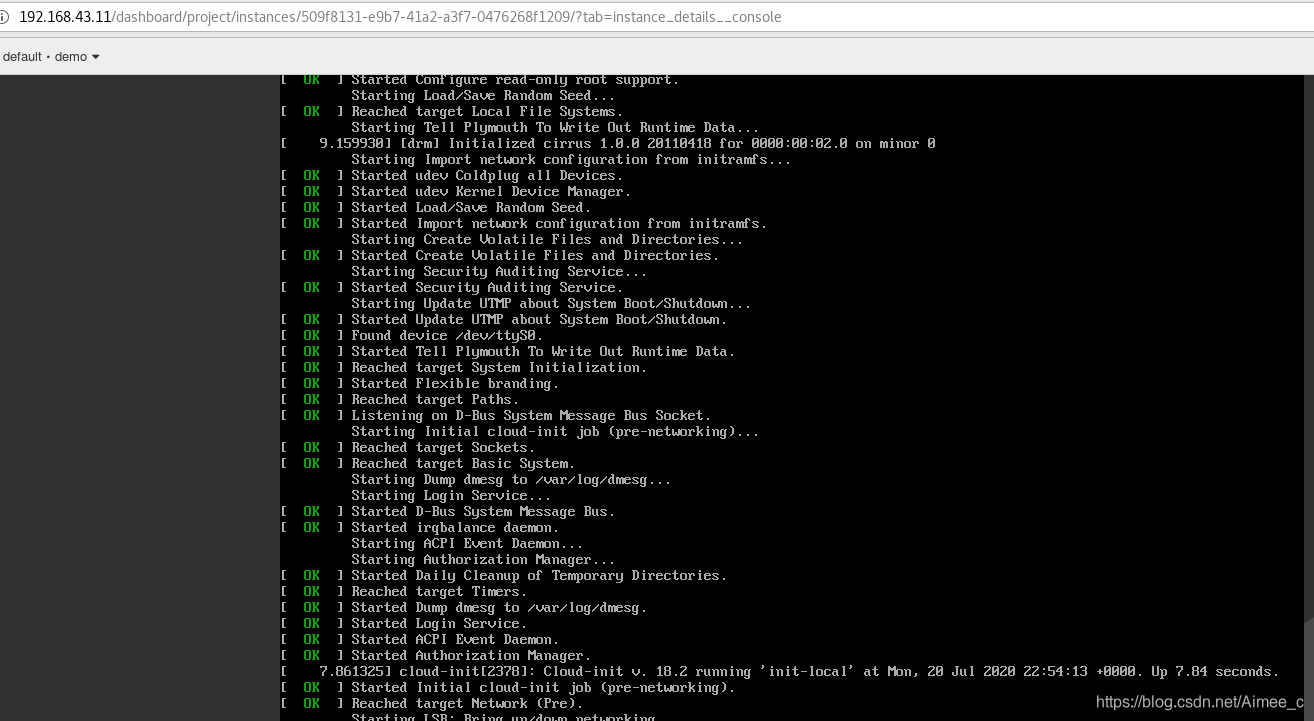

demo用户创建云主机

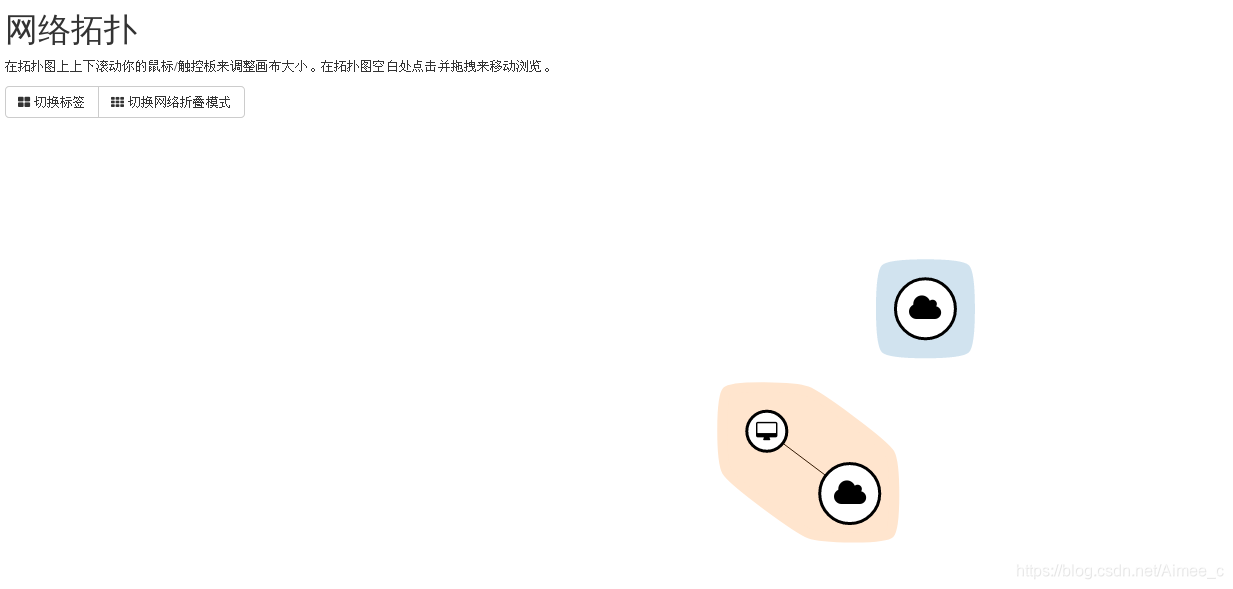

2.配置私有网络

1 配置控制节点

编辑/etc/neutron/neutron.conf 文件并完成如下操作：

##在 [database] 部分，配置数据库访问：
[database]
connection = mysql+pymysql://neutron:neutron@controller/neutron

##在``[DEFAULT]``部分，启用Modular  Layer 2 (ML2)插件，路由服务和重叠的IP地址：
[DEFAULT]
core_plugin = ml2
service_plugins = router
allow_overlapping_ips = True

##在 “[DEFAULT]” 和 “[oslo_messaging_rabbit]”部分，配置 “RabbitMQ” 消息队列的连接：
[DEFAULT]
rpc_backend = rabbit

[oslo_messaging_rabbit]
rabbit_host = controller
rabbit_userid = openstack
rabbit_password = openstack


##在 “[DEFAULT]” 和 “[keystone_authtoken]” 部分，配置认证服务访问：
[DEFAULT]
auth_strategy = keystone

[keystone_authtoken]
auth_uri = http://controller:5000
auth_url = http://controller:35357
memcached_servers = controller:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = neutron
password =  neutron

##在``[DEFAULT]``和``[nova]``部分，配置网络服务来通知计算节点的网络拓扑变化：
[DEFAULT]
notify_nova_on_port_status_changes = True
notify_nova_on_port_data_changes = True

[nova]
auth_url = http://controller:35357
auth_type = password
project_domain_name = default
user_domain_name = default
region_name = RegionOne
project_name = service
username = nova
password = NOVA_PASS

##在 [oslo_concurrency] 部分，配置锁路径：
[oslo_concurrency]
lock_path = /var/lib/neutron/tmp

配置 Modular Layer 2 (ML2) 插件
ML2插件使用Linuxbridge机制来为实例创建layer－2虚拟网络基础设施

编辑/etc/neutron/plugins/ml2/ml2_conf.ini文件并完成以下操作：

##在``[ml2]``部分，启用flat，VLAN以及VXLAN网络：
[ml2]
type_drivers = flat,vlan,vxlan

##在``[ml2]``部分，启用VXLAN私有网络：
[ml2]
tenant_network_types = vxlan

##在``[ml2]``部分，启用Linuxbridge和layer－2机制：
[ml2]
mechanism_drivers = linuxbridge,l2population

##在``[ml2]`` 部分，启用端口安全扩展驱动：
[ml2]
extension_drivers = port_security

##在``[ml2_type_flat]``部分，配置公共虚拟网络为flat网络
[ml2_type_flat]
flat_networks = provider

##在``[ml2_type_vxlan]``部分，为私有网络配置VXLAN网络识别的网络范围：
[ml2_type_vxlan]
vni_ranges = 1:1000

##在 ``[securitygroup]``部分，启用 ipset 增加安全组规则的高效性：
[securitygroup]
enable_ipset = True

配置Linuxbridge代理
Linuxbridge代理为实例建立layer－2虚拟网络并且处理安全组规则。

编辑/etc/neutron/plugins/ml2/linuxbridge_agent.ini文件并且完成以下操作：

##在``[linux_bridge]``部分，将公共虚拟网络和公共物理网络接口对应起来：
[linux_bridge]
physical_interface_mappings = provider:eth1

##在``[vxlan]``部分，启用VXLAN覆盖网络，配置覆盖网络的物理网络接口的IP地址，启用layer－2 population：
[vxlan]
enable_vxlan = True
local_ip = 192.168.43.11
l2_population = True

##在 ``[securitygroup]``部分，启用安全组并配置 Linuxbridge iptables firewall driver:
[securitygroup]
enable_security_group = True
firewall_driver = neutron.agent.linux.iptables_firewall.IptablesFirewallDriver

配置layer－3代理
Layer-3代理为私有虚拟网络提供路由和NAT服务

编辑/etc/neutron/l3_agent.ini文件并完成以下操作：

##在``[DEFAULT]``部分，配置Linuxbridge接口驱动和外部网络网桥：
[DEFAULT]
interface_driver = neutron.agent.linux.interface.BridgeInterfaceDriver
external_network_bridge =

配置DHCP代理
编辑/etc/neutron/dhcp_agent.ini文件并完成下面的操作：

##在``[DEFAULT]``部分，配置Linuxbridge驱动接口，DHCP驱动并启用隔离元数据，这样在公共网络上的实例就可以通过网络来访问元数据
[DEFAULT]
interface_driver = neutron.agent.linux.interface.BridgeInterfaceDriver
dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq
enable_isolated_metadata = True

重启服务

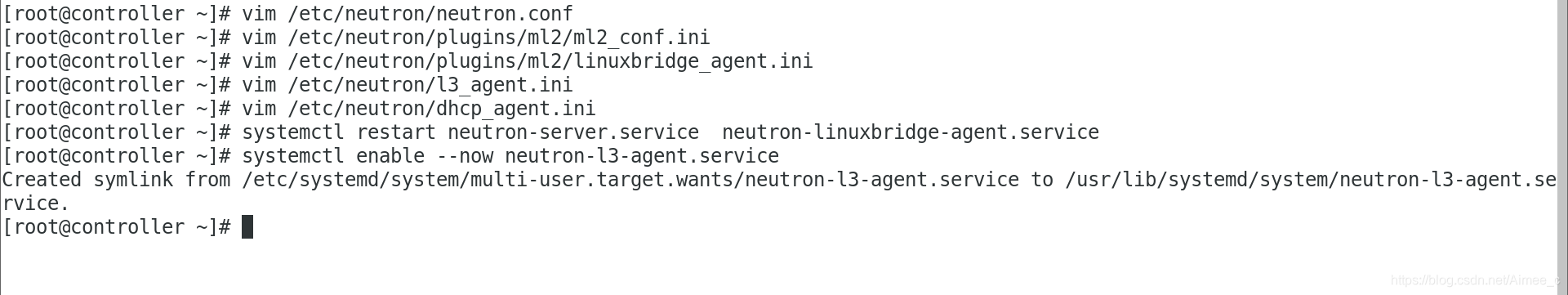

systemctl restart neutron-server.service neutron-linuxbridge-agent.service
启用layer－3服务并设置其随系统自启动
systemctl enable --now neutron-l3-agent.service
在这里插入图片描述

2.配置计算节点

配置Linuxbridge代理
Linuxbridge代理为实例建立layer－2虚拟网络并且处理安全组规则。

编辑/etc/neutron/plugins/ml2/linuxbridge_agent.ini文件并且完成以下操作：

##在``[linux_bridge]``部分，将公共虚拟网络和公共物理网络接口对应起来：
[linux_bridge]
physical_interface_mappings = provider:eth1

##在``[vxlan]``部分，启用VXLAN覆盖网络，配置覆盖网络的物理网络接口的IP地址，启用layer－2 population：
[vxlan]
enable_vxlan = True
local_ip = 192.168.43.12
l2_population = True

##在 ``[securitygroup]``部分，启用安全组并配置 Linuxbridge iptables firewall driver:
[securitygroup]
enable_security_group = True
firewall_driver = neutron.agent.linux.iptables_firewall.IptablesFirewallDriver

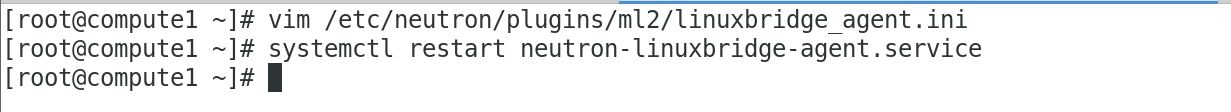

重启服务systemctl restart neutron-linuxbridge-agent.service
在这里插入图片描述

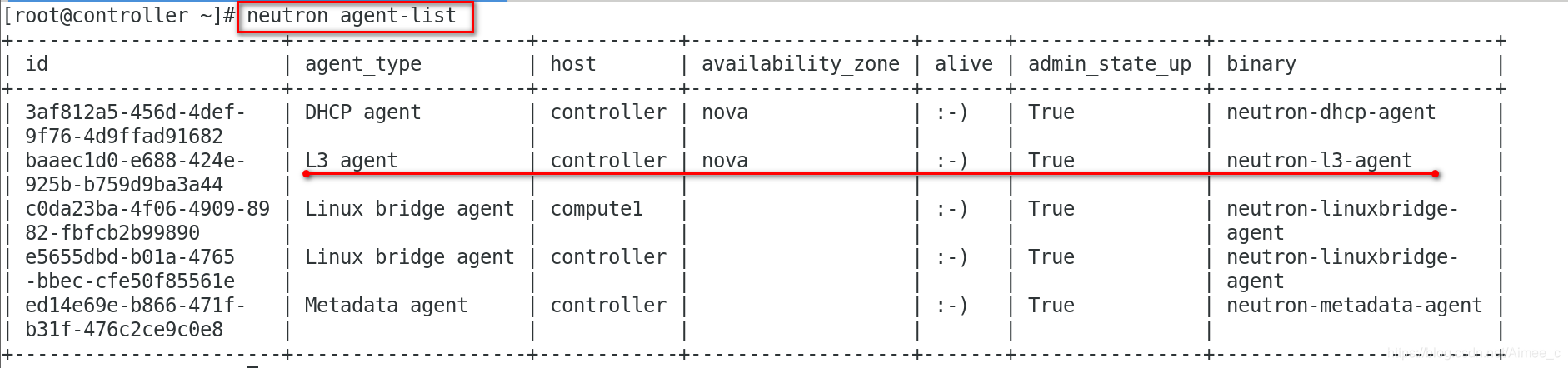

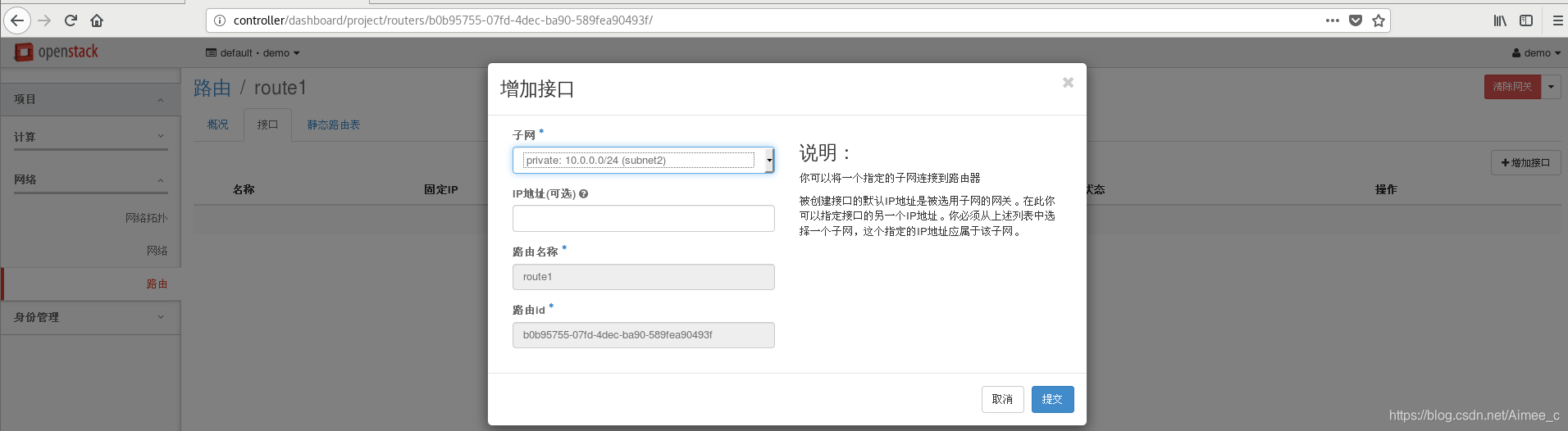

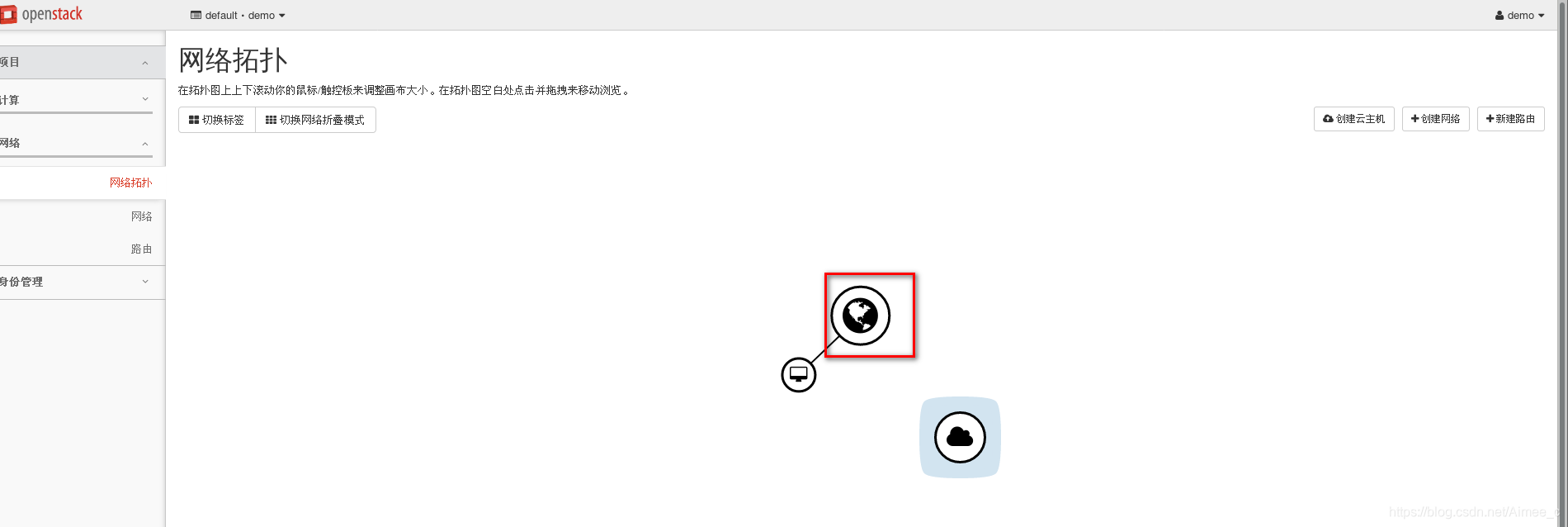

支持3层网络服务
编辑文件 /etc/openstack-dashboard/local_settings

OPENSTACK_NEUTRON_NETWORK = {
    ...
    'enable_router': True,
    'enable_quotas': True,
    'enable_distributed_router':True,
    'enable_ha_router':True,
    'enable_lb': True,
    'enable_firewall':True,
    'enable_vpn': True,
    'enable_fip_topology_check': True,
}

重启服务systemctl restart httpd.service memcached.service

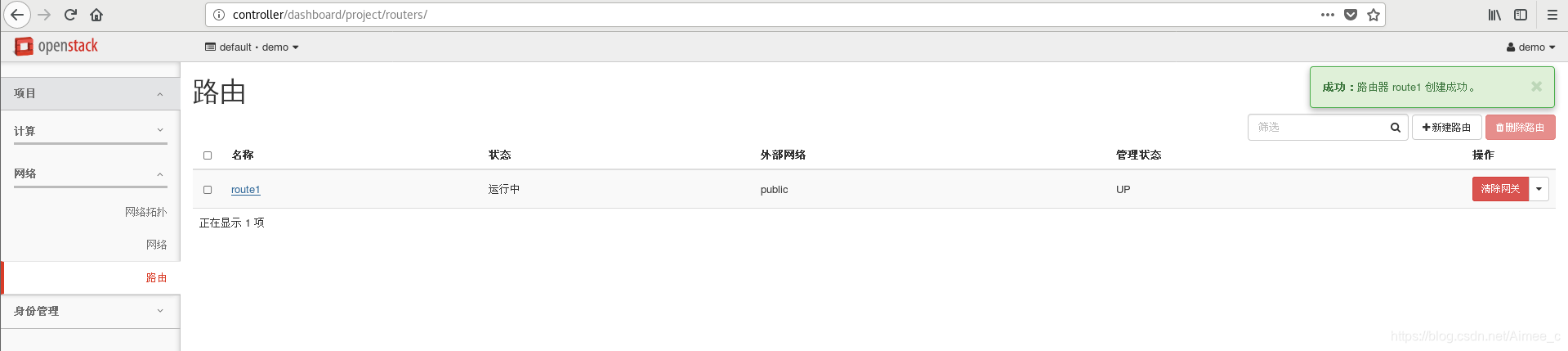

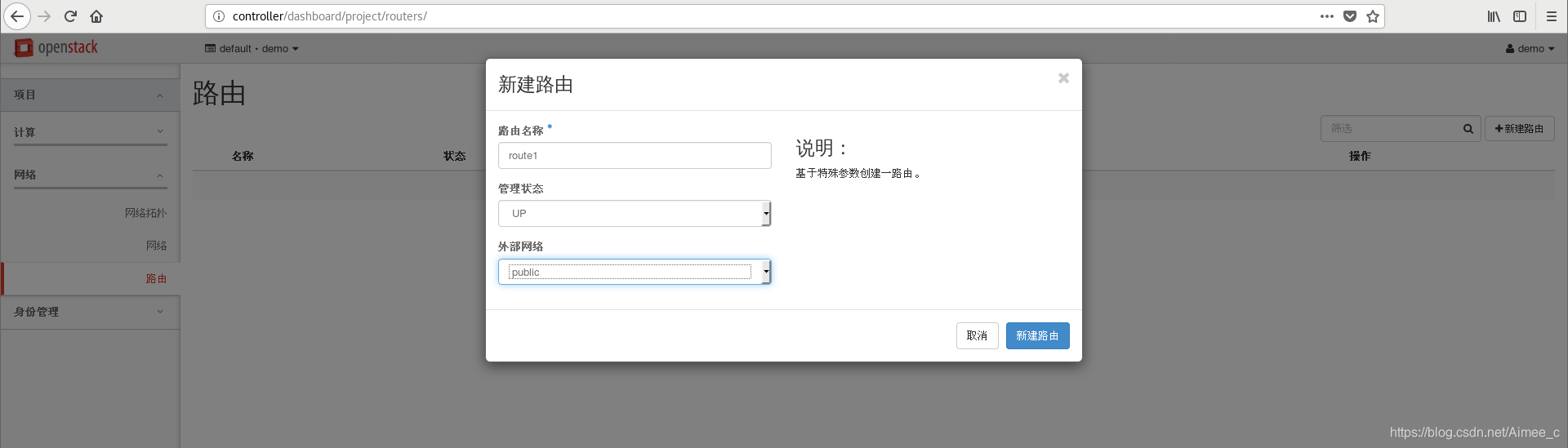

**加粗样式**

在这里插入图片描述

**加粗样式**

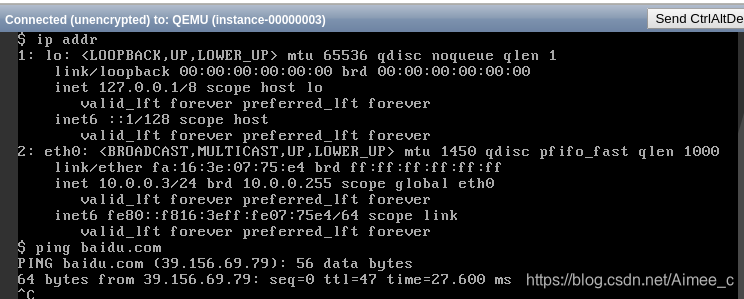

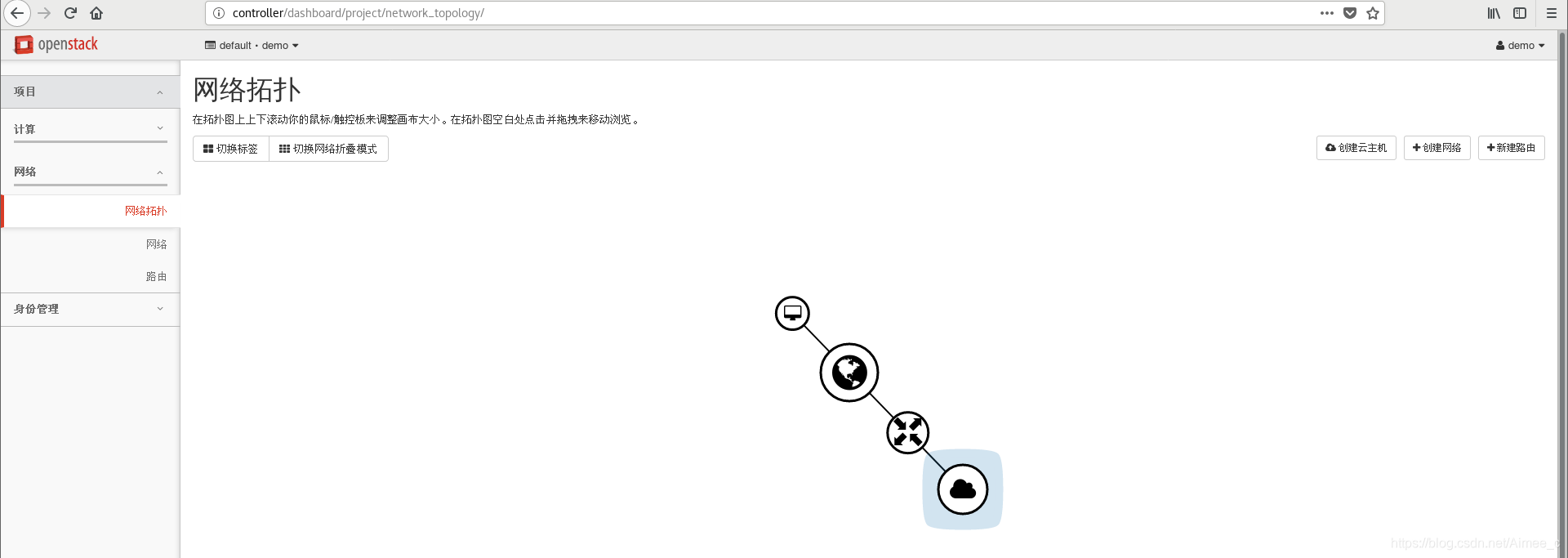

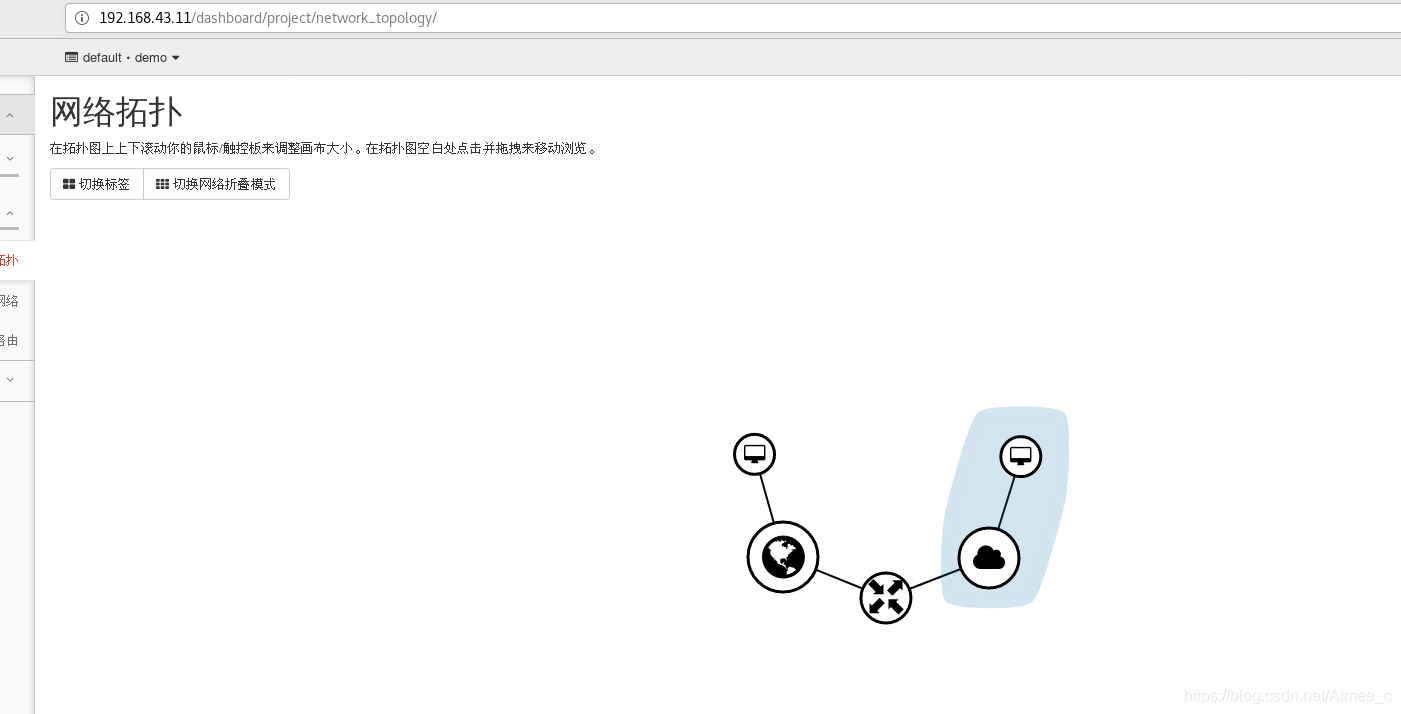

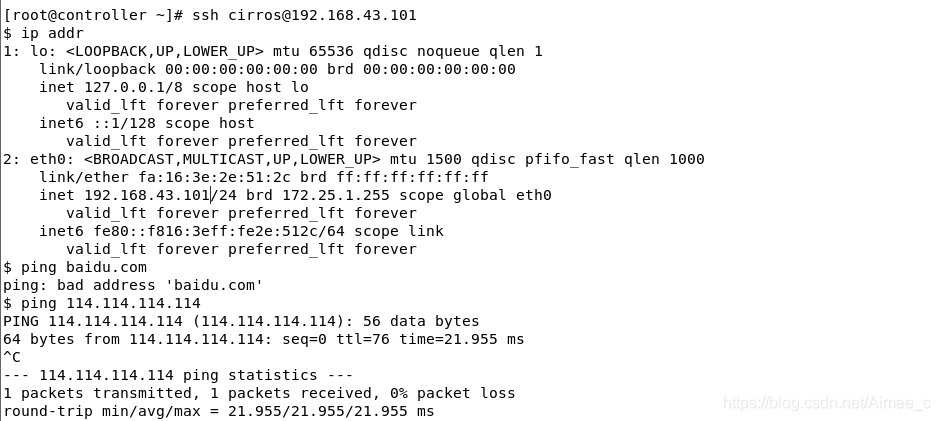

此时私有网络可以Ping外网，但是外网不能Ping私有网络

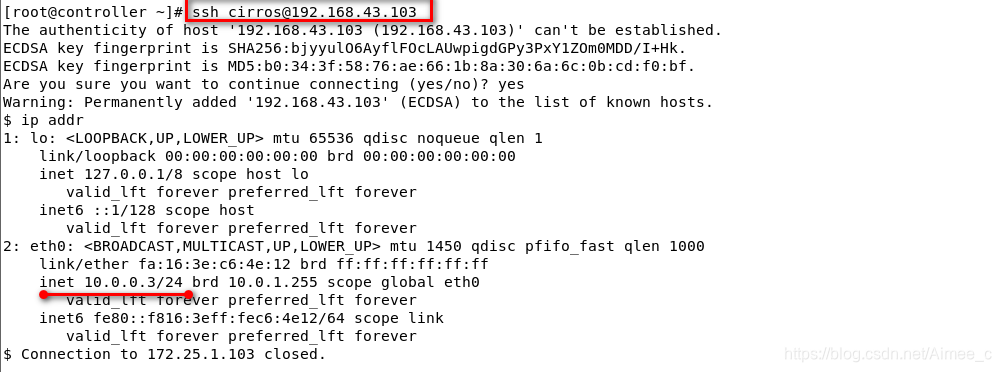

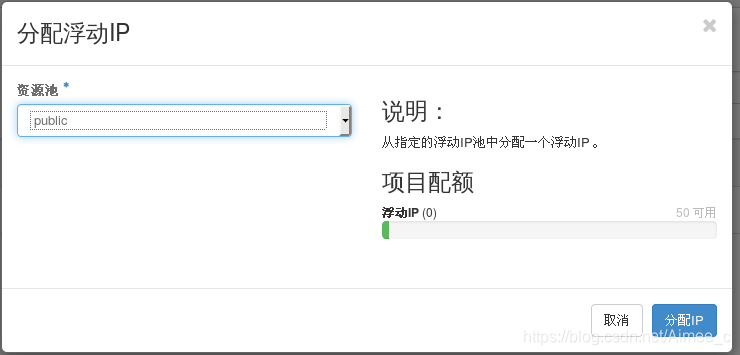

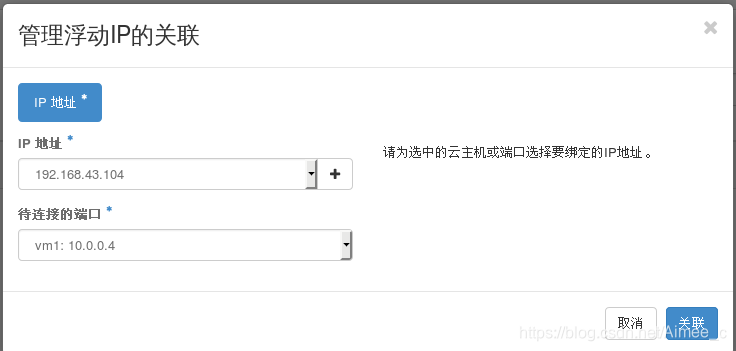

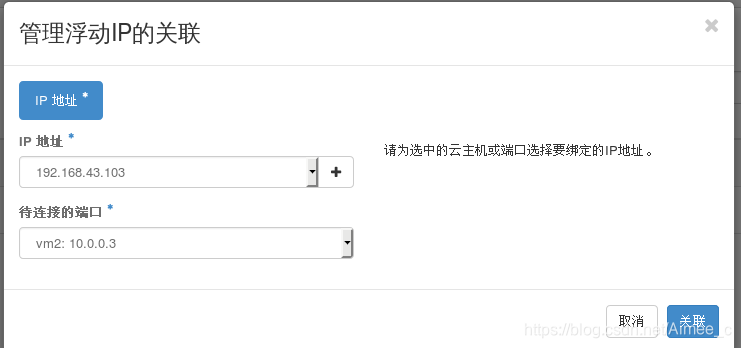

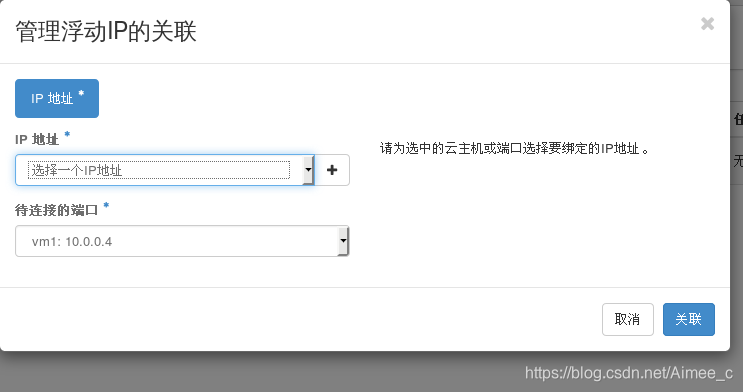

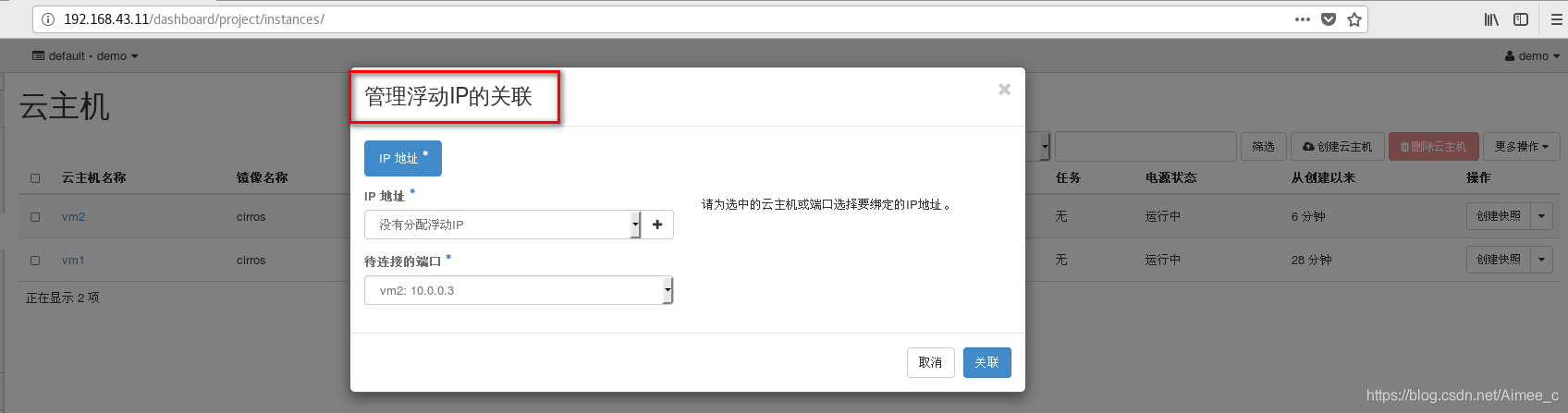

3.设置浮动IP

在这里插入图片描述

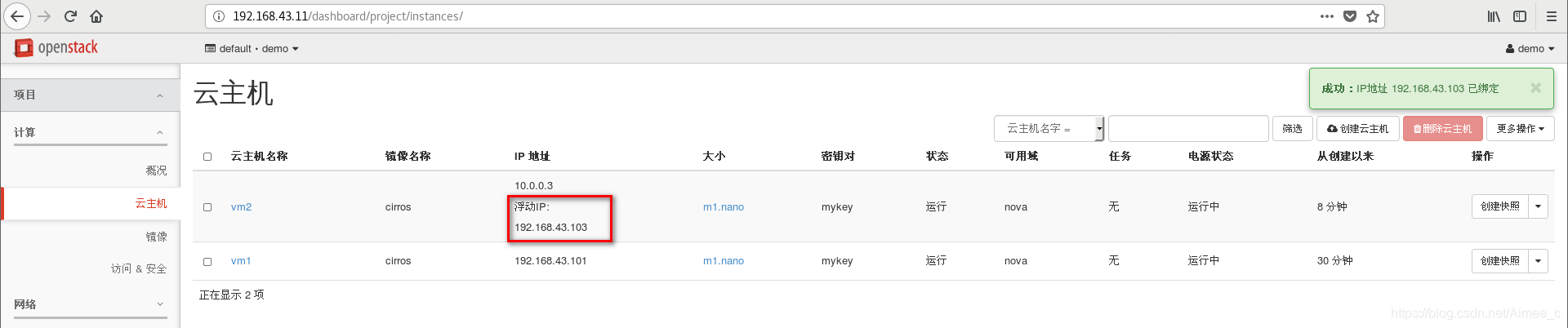

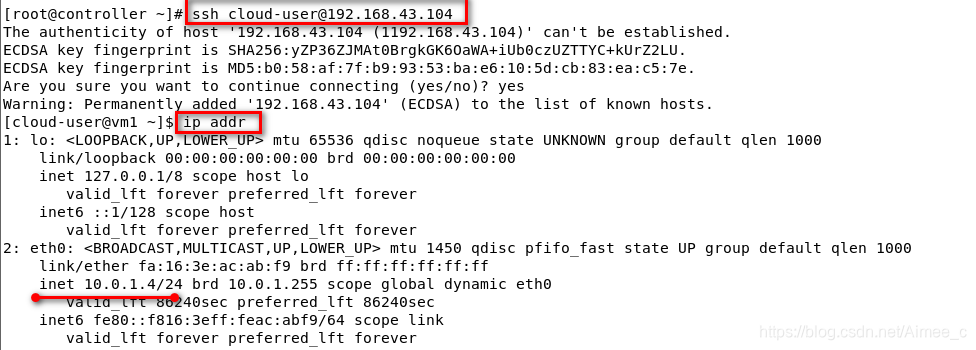

此时外网可以访问192.168.43.103这个浮动IP

3.运行封装的镜像

参考官网：https://docs.openstack.org/image-guide/centos-image.html

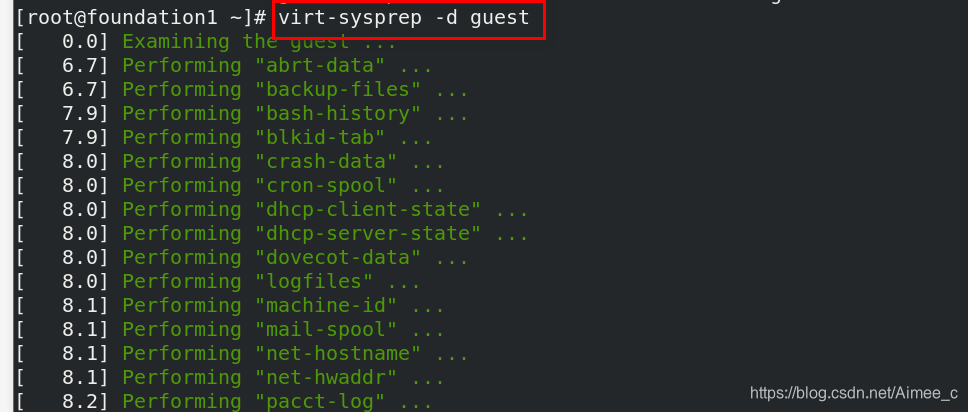

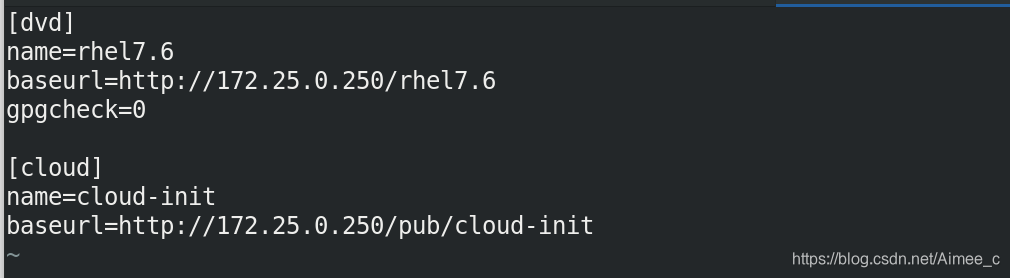

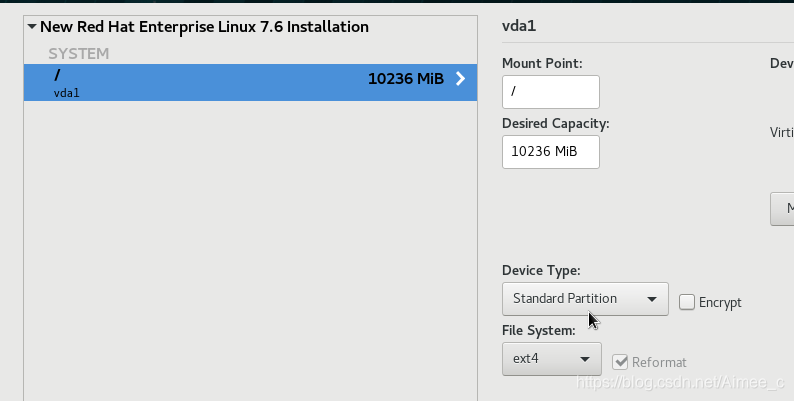

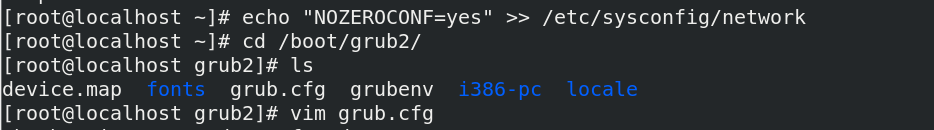

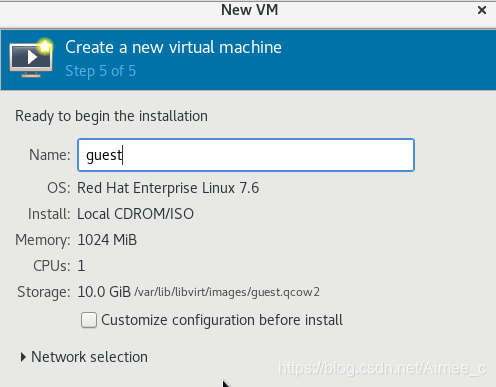

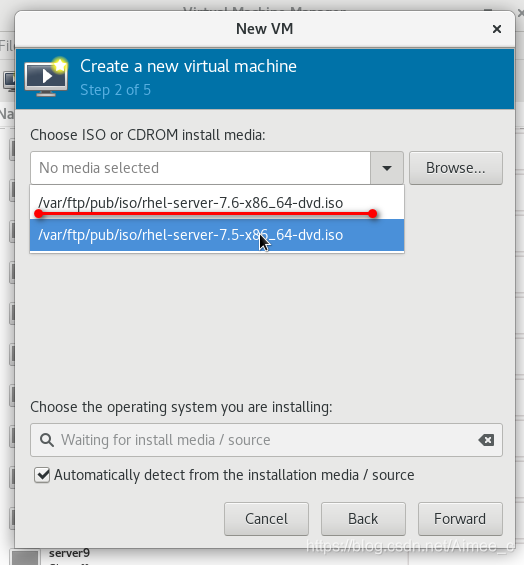

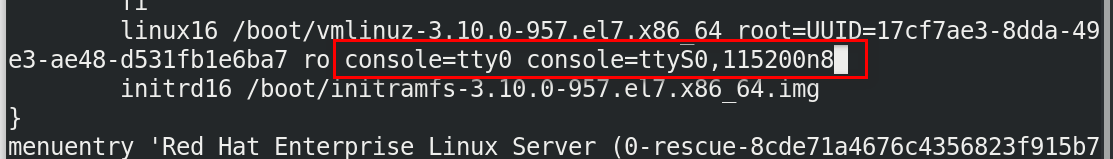

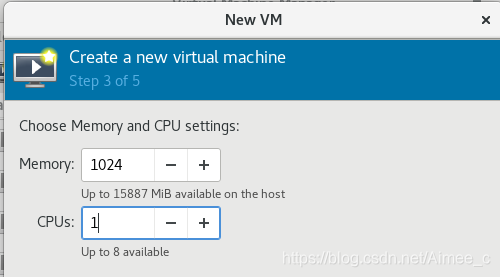

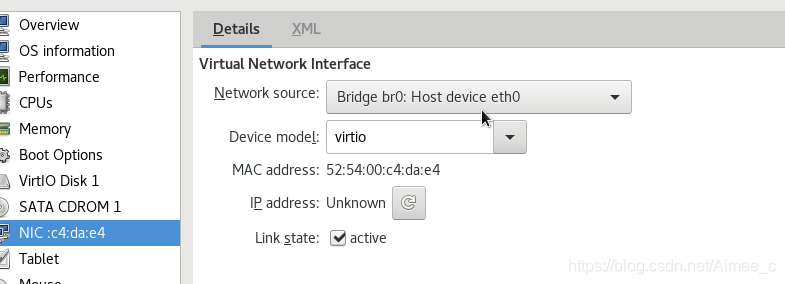

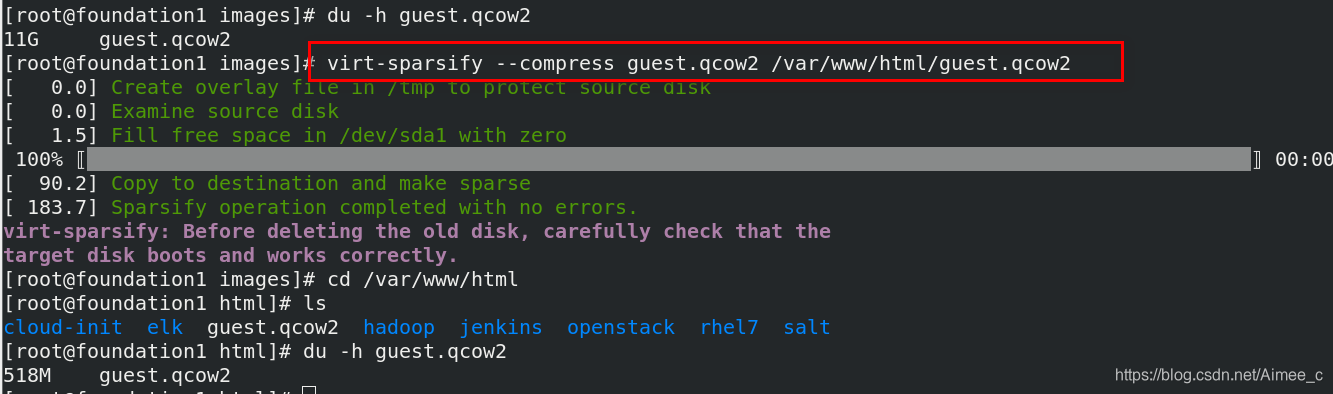

1.封装镜像

在这里插入图片描述

在这里插入图片描述

配置完后后

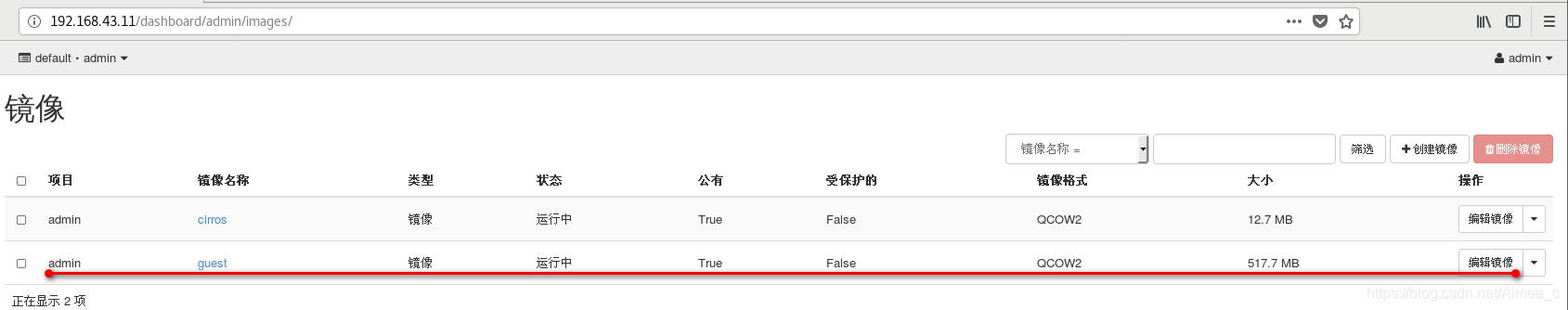

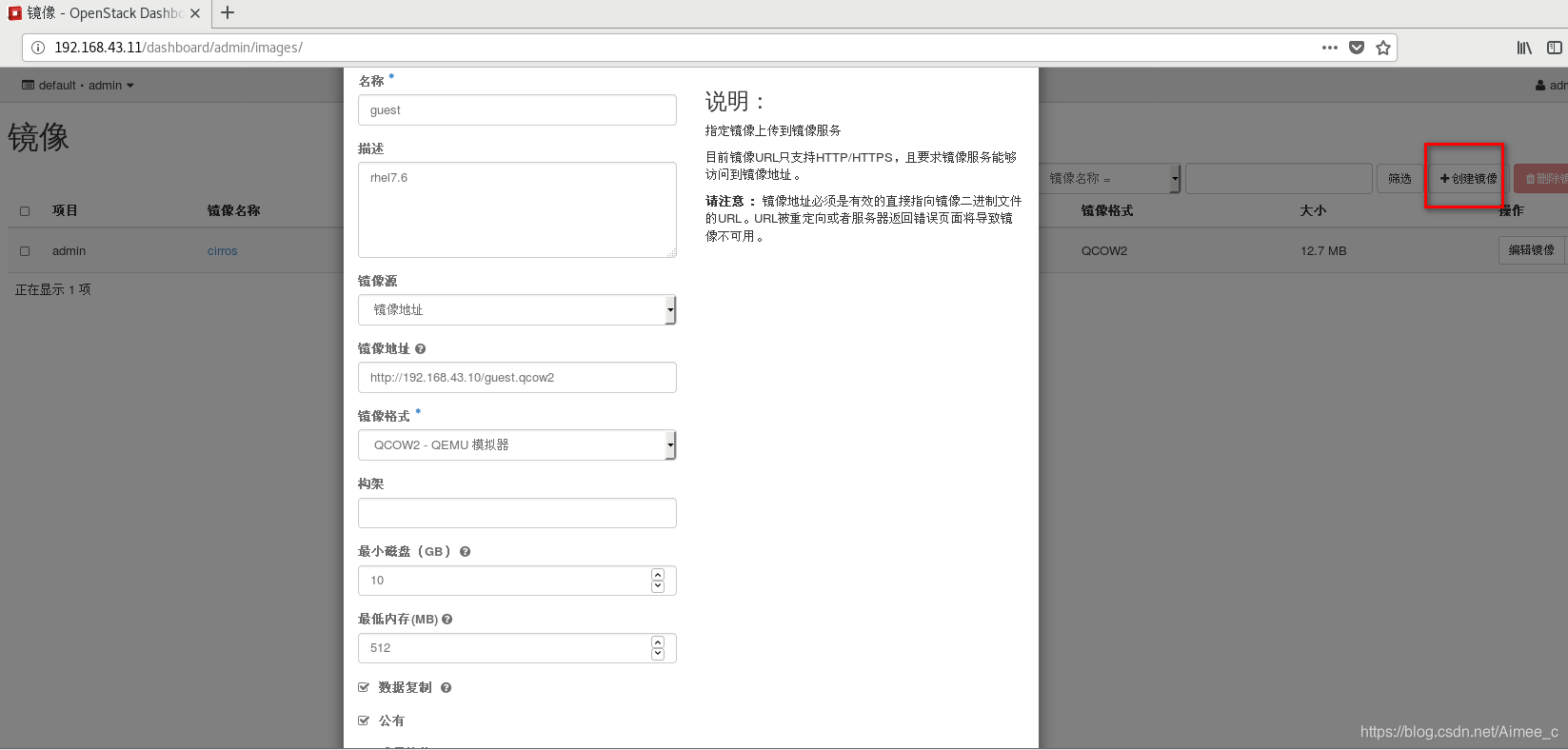

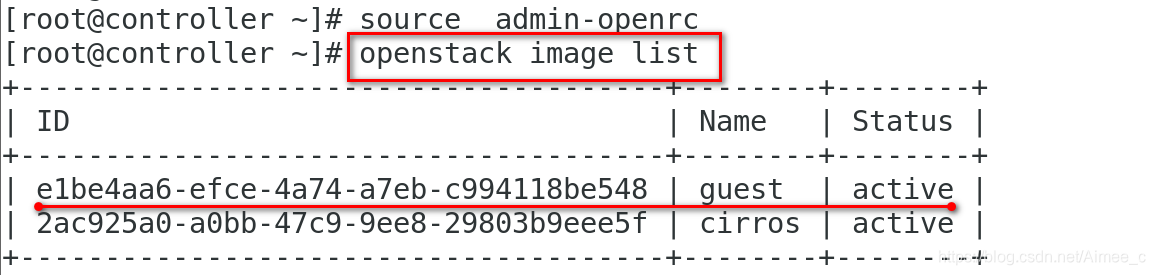

2.创建镜像

在这里插入图片描述

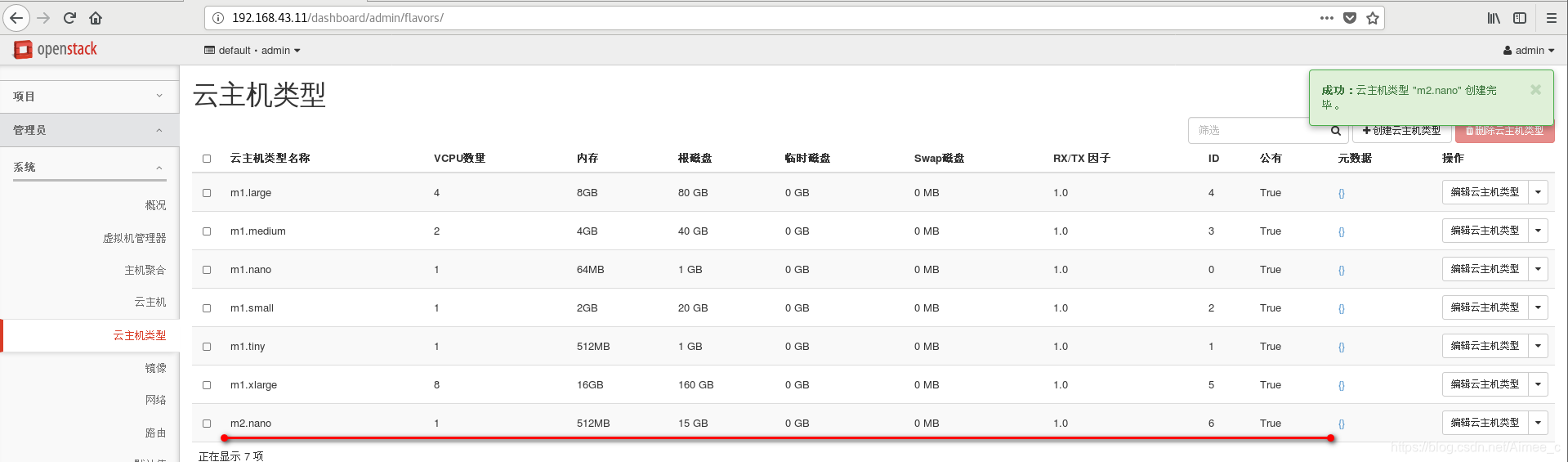

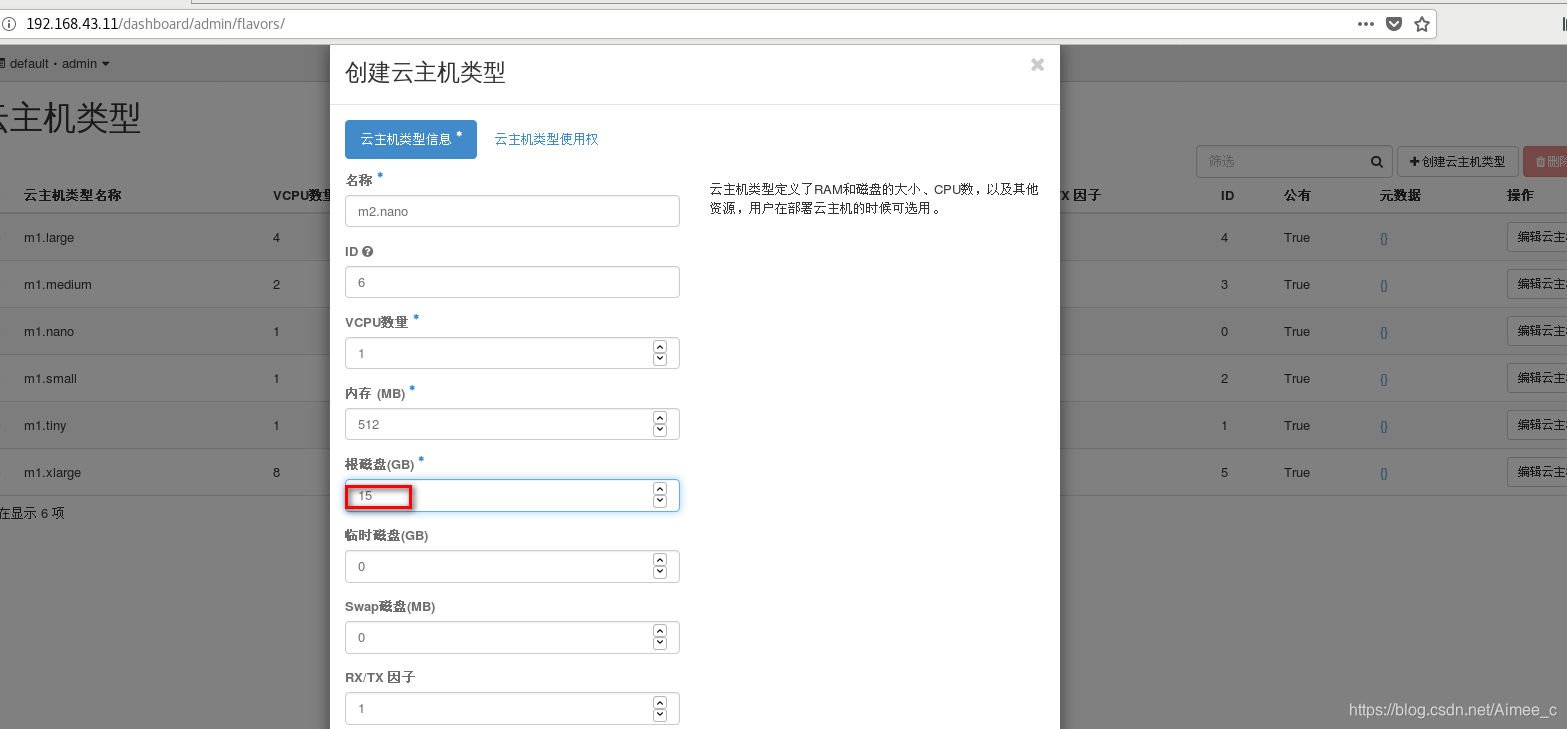

3.创建云主机类型

在这里插入图片描述

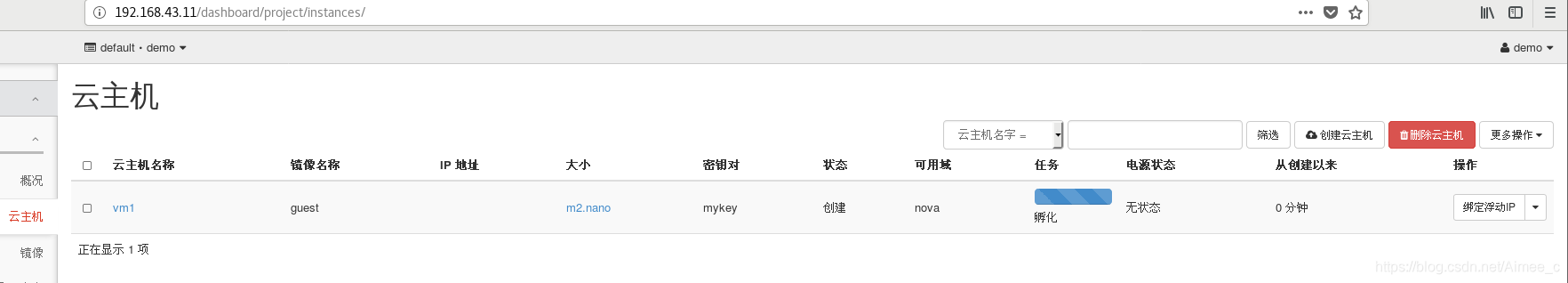

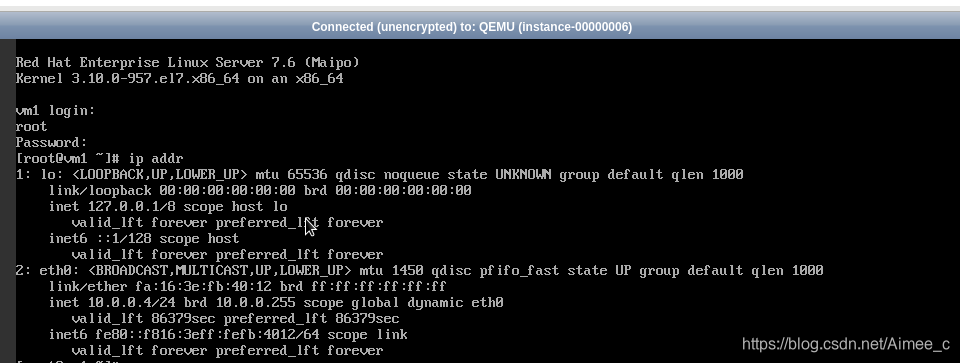

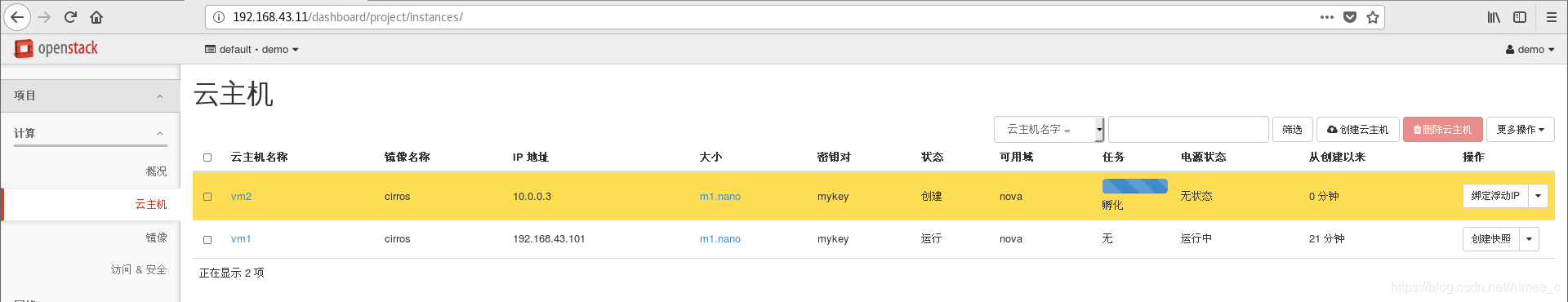

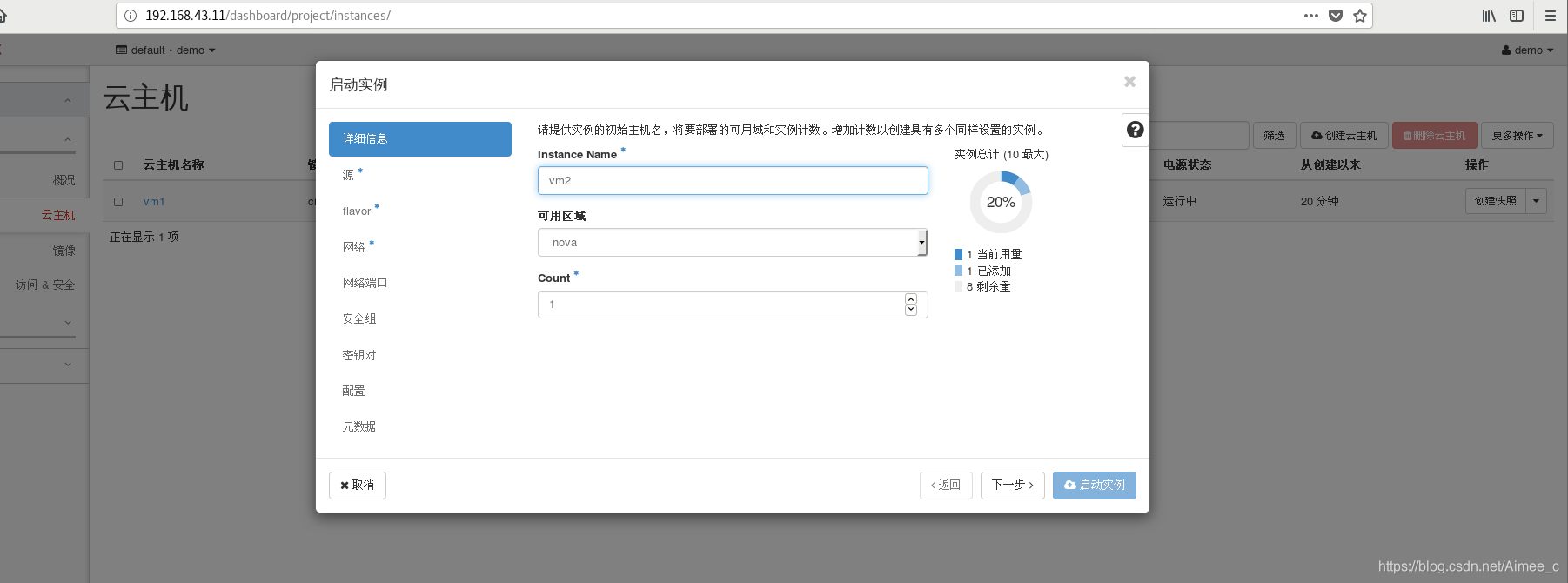

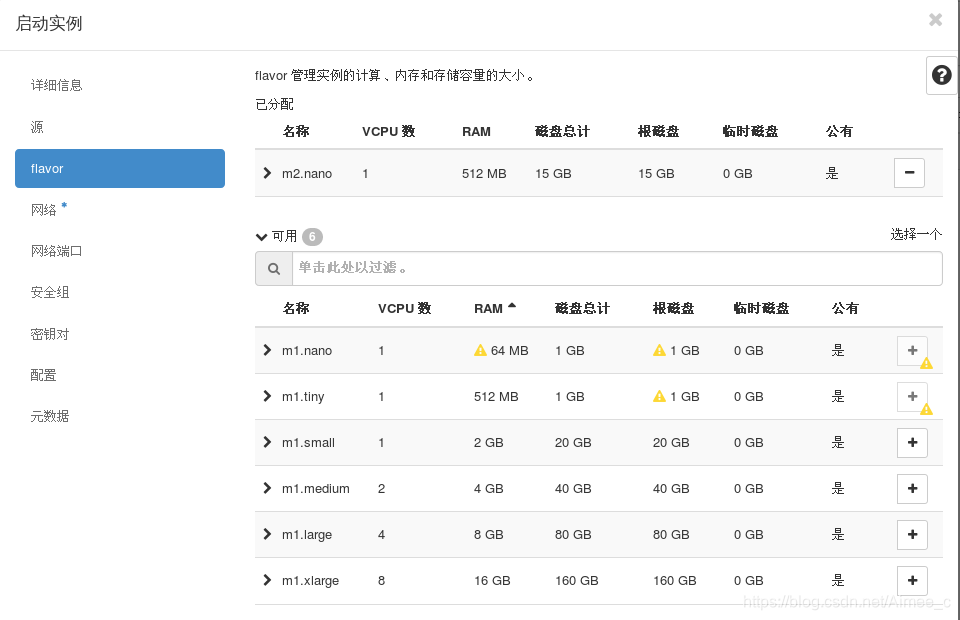

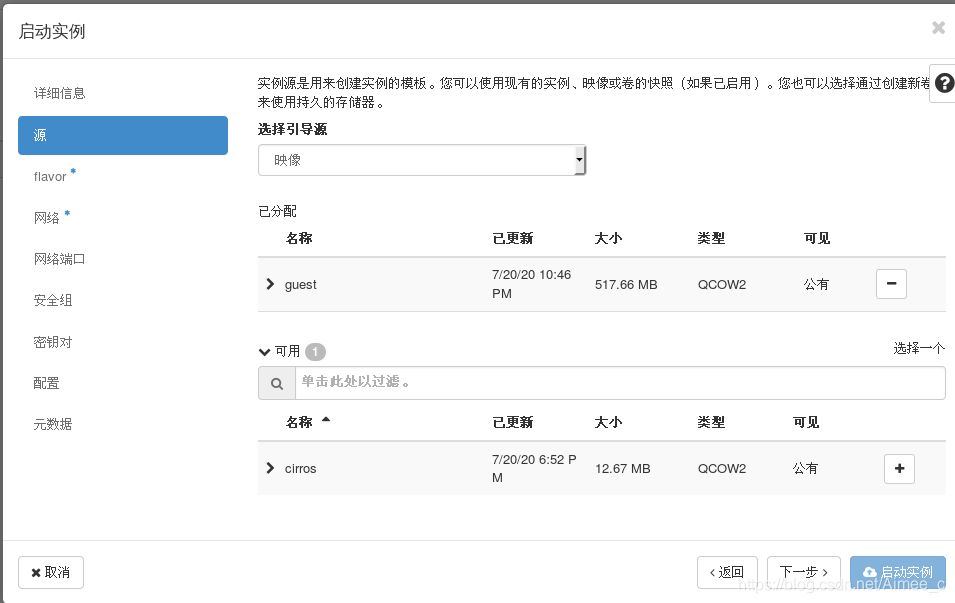

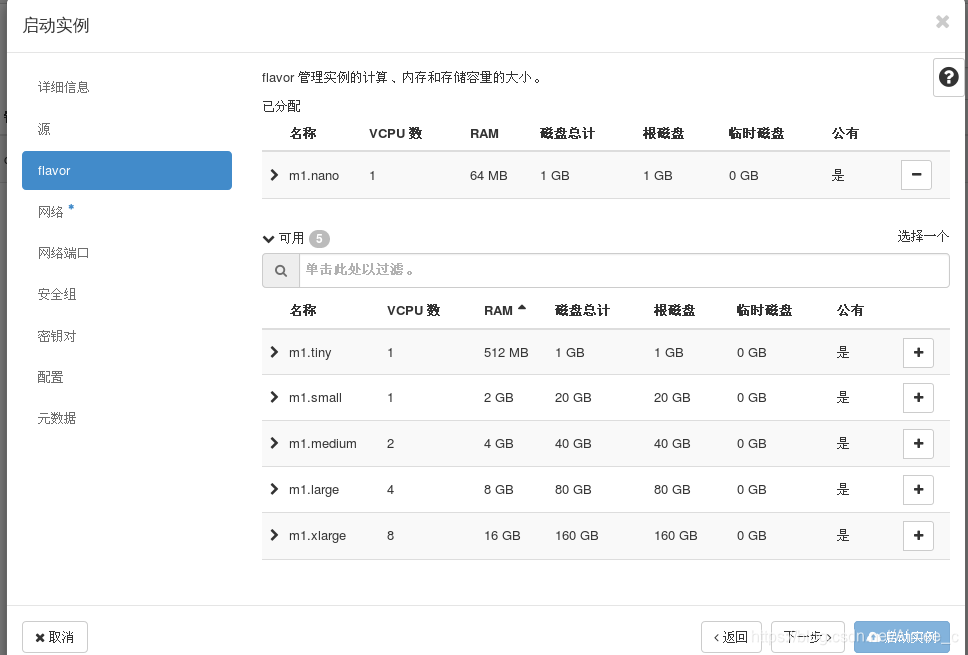

4.创建云主机

在这里插入图片描述

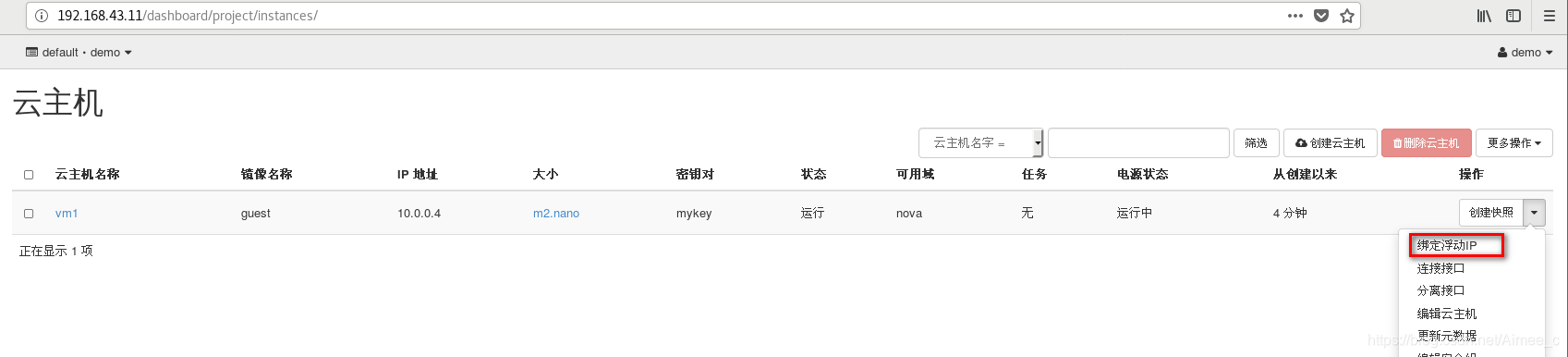

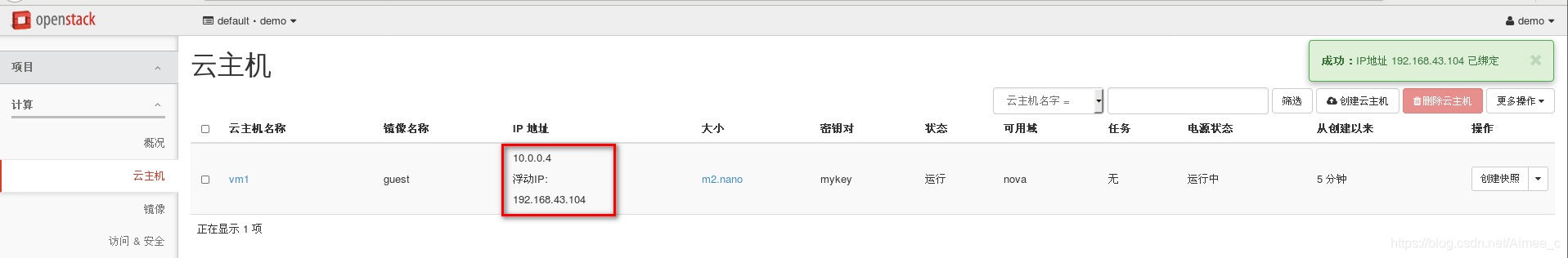

5.设置浮动IP

在这里插入图片描述

4.块存储服务

1.安装并配置控制节点

创建数据库、服务证书和API端点

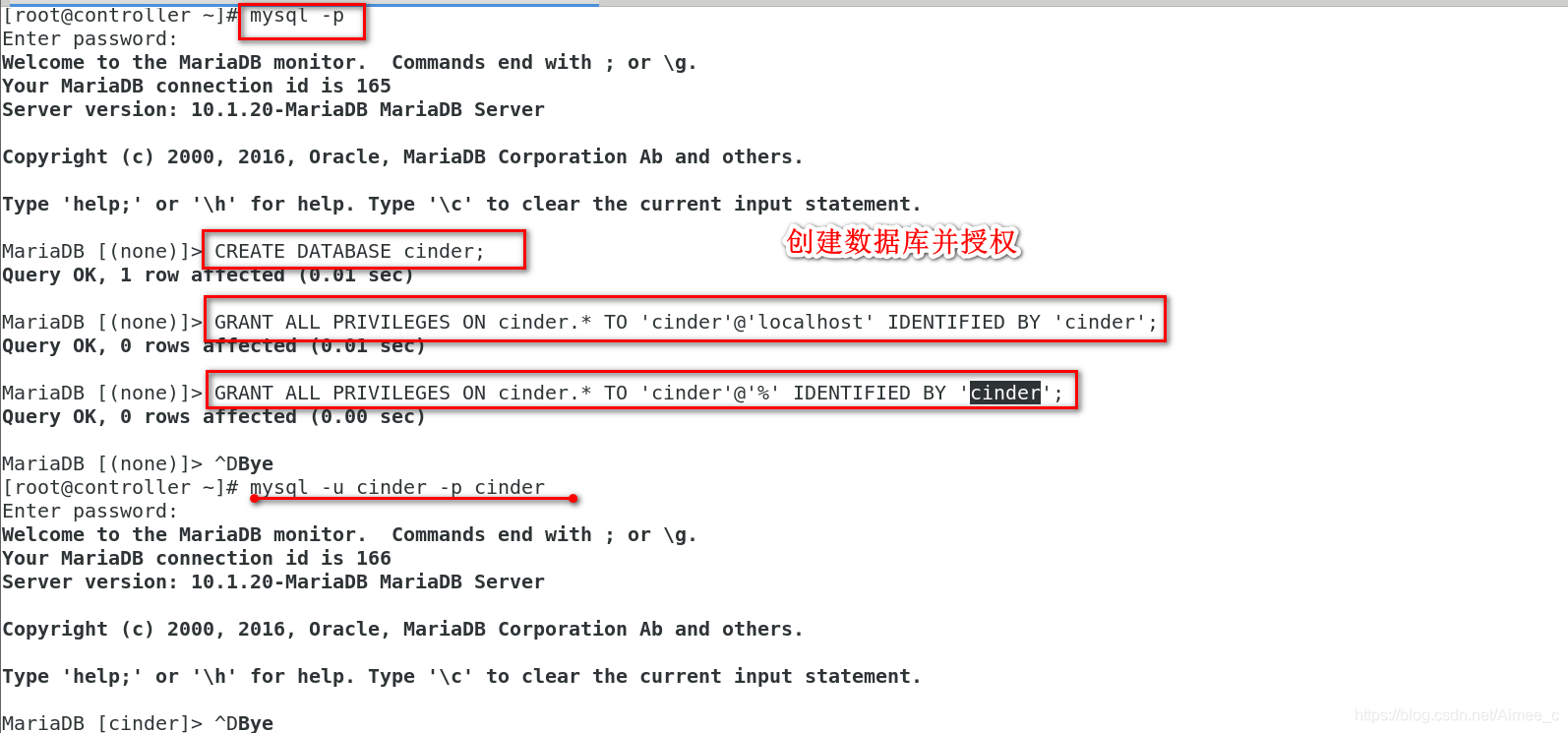

创建数据库：
用数据库连接客户端以 root 用户连接到数据库服务器：
mysql -p
创建 cinder 数据库：
CREATE DATABASE cinder;
允许 cinder 数据库合适的访问权限：
GRANT ALL PRIVILEGES ON cinder.* TO 'cinder'@'localhost' IDENTIFIED BY 'cinder';
GRANT ALL PRIVILEGES ON cinder.* TO 'cinder'@'%' IDENTIFIED BY 'cinder';
在这里插入图片描述

要创建服务证书
获得 admin 凭证来获取只有管理员能执行的命令的访问权限：
source admin-openrc

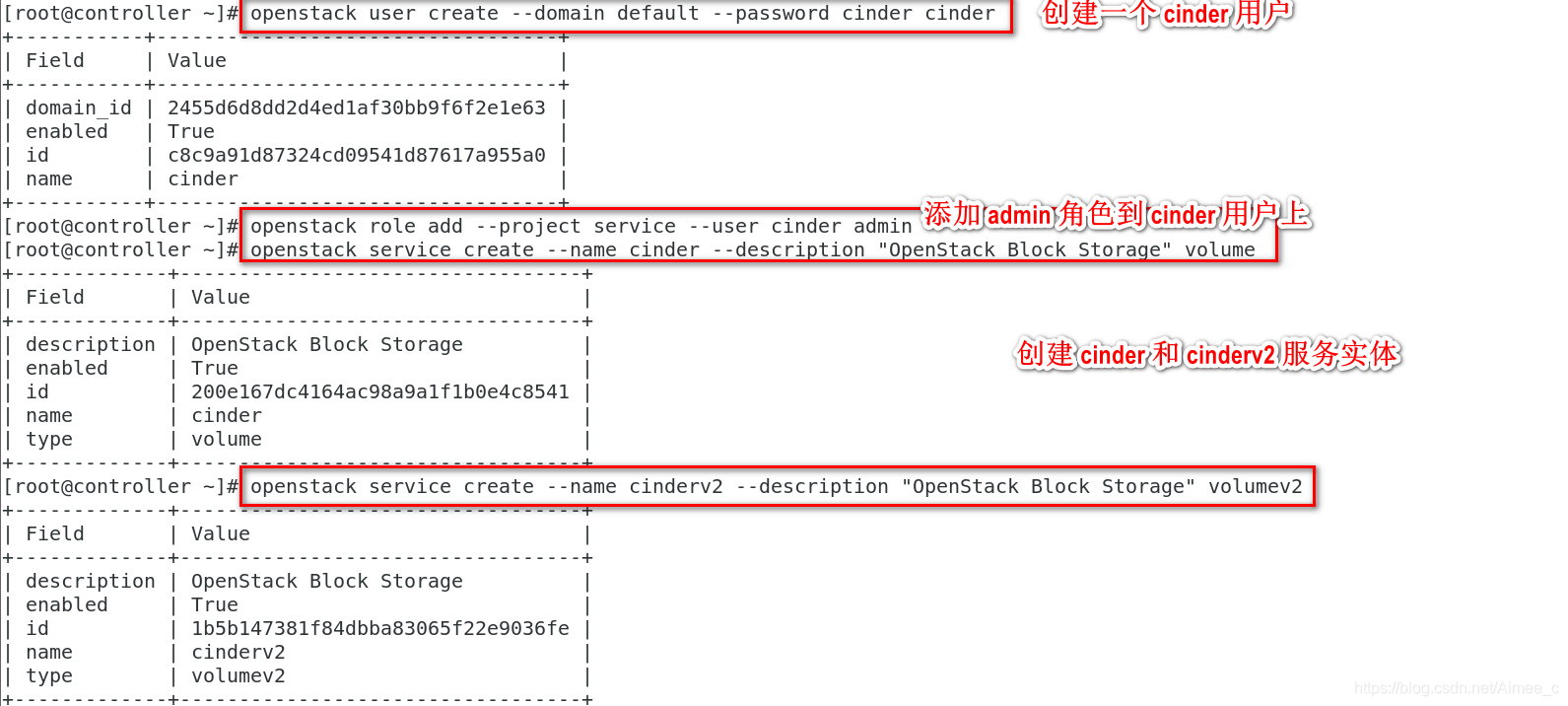

创建一个 cinder 用户：
openstack user create --domain default --password cinder cinder
添加 admin 角色到 cinder 用户上。
openstack role add --project service --user cinder admin
创建 cinder 和 cinderv2 服务实体：
openstack service create --name cinder --description "OpenStack Block Storage" volume
openstack service create --name cinderv2 --description "OpenStack Block Storage" volumev2
在这里插入图片描述

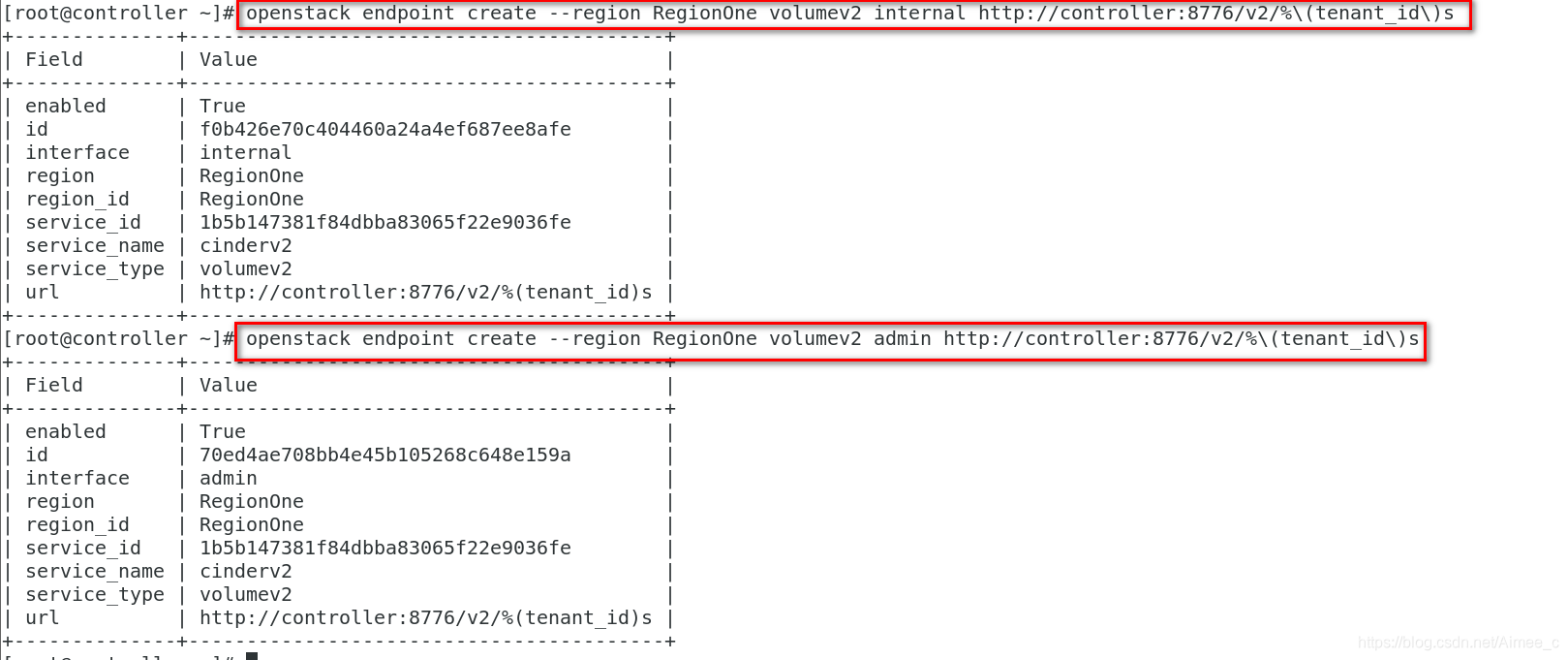

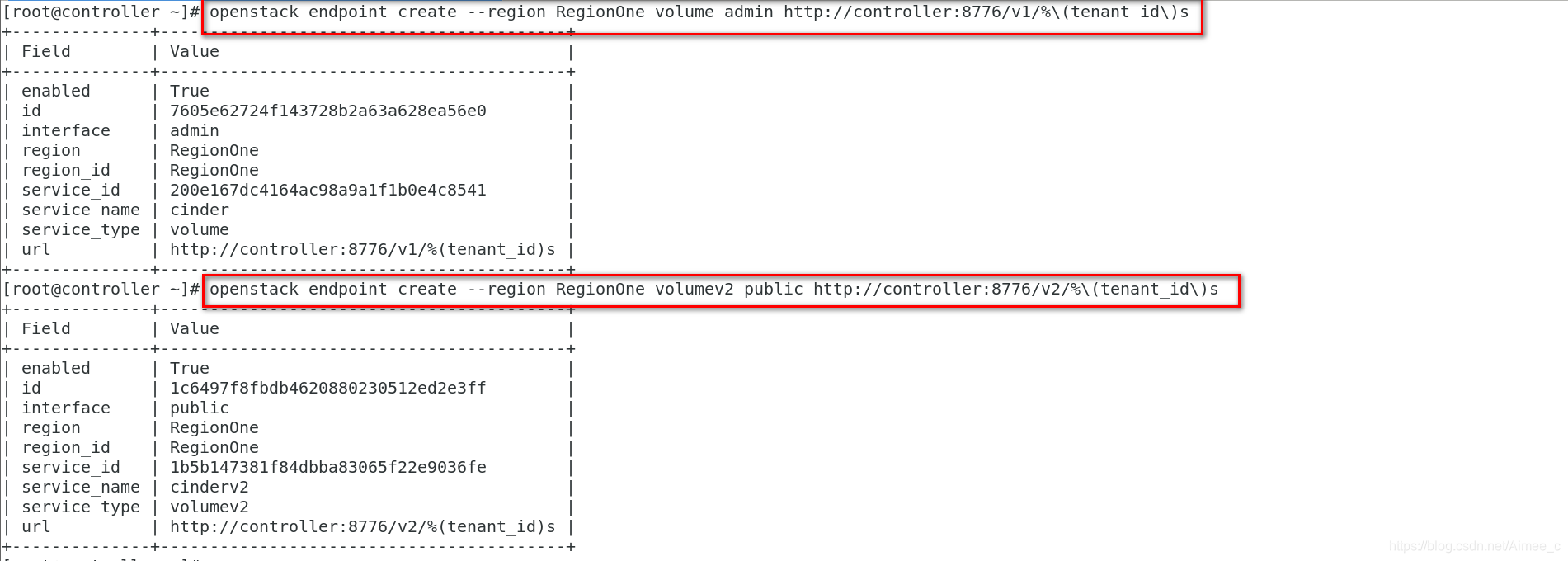

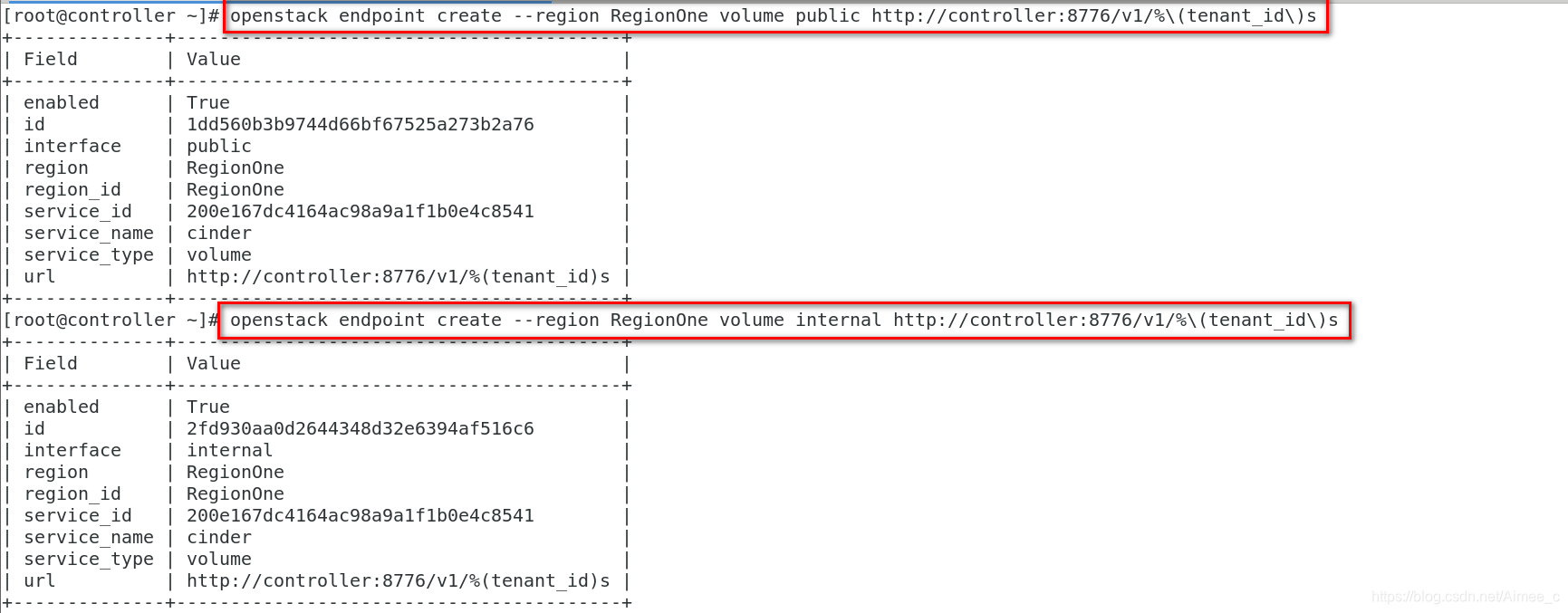

创建块设备存储服务的 API 入口点：
openstack endpoint create --region RegionOne volume public http://controller:8776/v1/%\(tenant_id\)s
openstack endpoint create --region RegionOne volume internal http://controller:8776/v1/%\(tenant_id\)s
openstack endpoint create --region RegionOne volume admin http://controller:8776/v1/%\(tenant_id\)s
openstack endpoint create --region RegionOne volumev2 public http://controller:8776/v2/%\(tenant_id\)s
openstack endpoint create --region RegionOne volumev2 internal http://controller:8776/v2/%\(tenant_id\)s
openstack endpoint create --region RegionOne volumev2 admin http://controller:8776/v2/%\(tenant_id\)s

在这里插入图片描述

2.在控制节点安装并配置组件

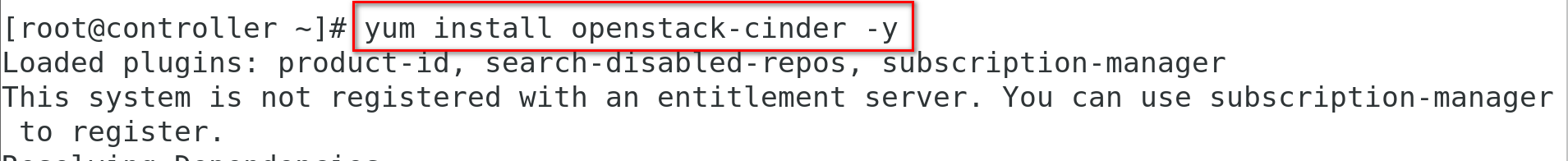

安装软件包：
yum install openstack-cinder
在这里插入图片描述

编辑 /etc/cinder/cinder.conf，同时完成如下动作：

##在 [database] 部分，配置数据库访问：
[database]
connection = mysql+pymysql://cinder:cinder@controller/cinder

##在 “[DEFAULT]” 和 “[oslo_messaging_rabbit]”部分，配置 “RabbitMQ” 消息队列访问：
[DEFAULT]
rpc_backend = rabbit

[oslo_messaging_rabbit]
rabbit_host = controller
rabbit_userid = openstack
rabbit_password = openstack

###在 “[DEFAULT]” 和 “[keystone_authtoken]” 部分，配置认证服务访问：
[DEFAULT]
auth_strategy = keystone

[keystone_authtoken]
auth_uri = http://controller:5000
auth_url = http://controller:35357
memcached_servers = controller:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = cinder
password = cinder

##在 [DEFAULT 部分，配置``my_ip`` 来使用控制节点的管理接口的IP 地址。
[DEFAULT]
my_ip = 192.168.43.11

##在 [oslo_concurrency] 部分，配置锁路径：
[oslo_concurrency]
lock_path = /var/lib/cinder/tmp

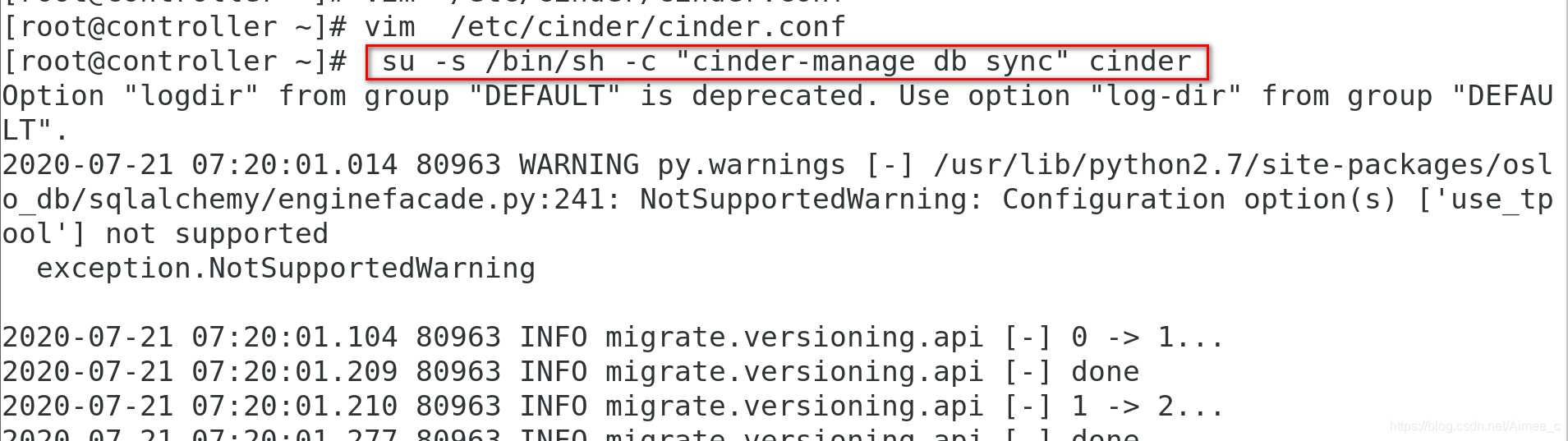

初始化块设备服务的数据库：
su -s /bin/sh -c "cinder-manage db sync" cinder

在这里插入图片描述

3.在控制节点配置计算节点以使用块设备存储

编辑文件 /etc/nova/nova.conf 并添加如下到其中：

[cinder]
os_region_name = RegionOne

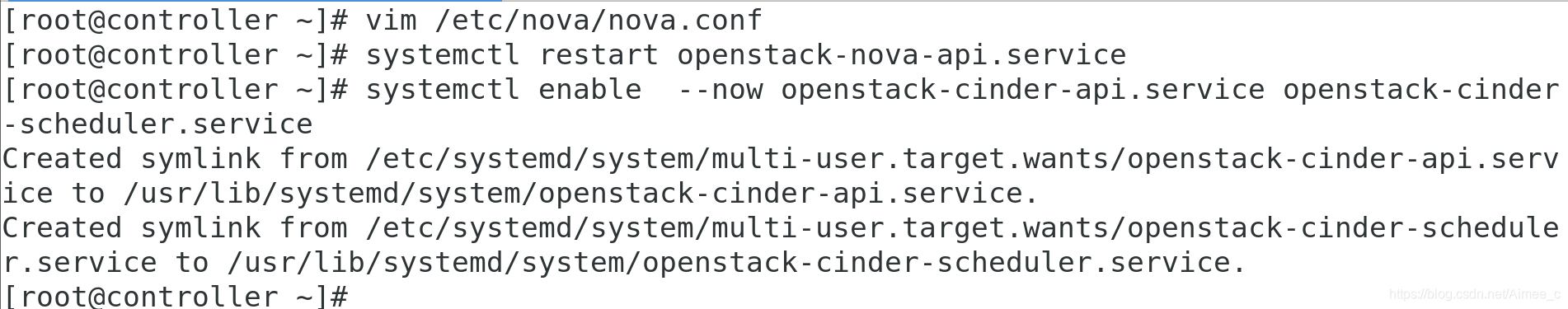

重启计算API 服务：
systemctl restart openstack-nova-api.service
启动块设备存储服务，并将其配置为开机自启：
systemctl enable --now openstack-cinder-api.service openstack-cinder-scheduler.service
在这里插入图片描述

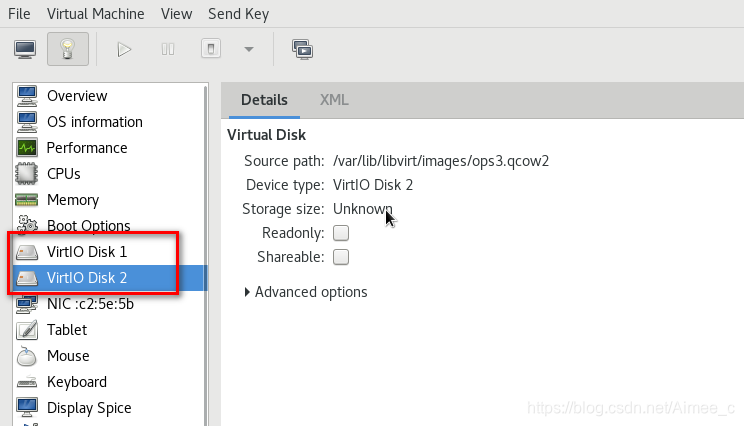

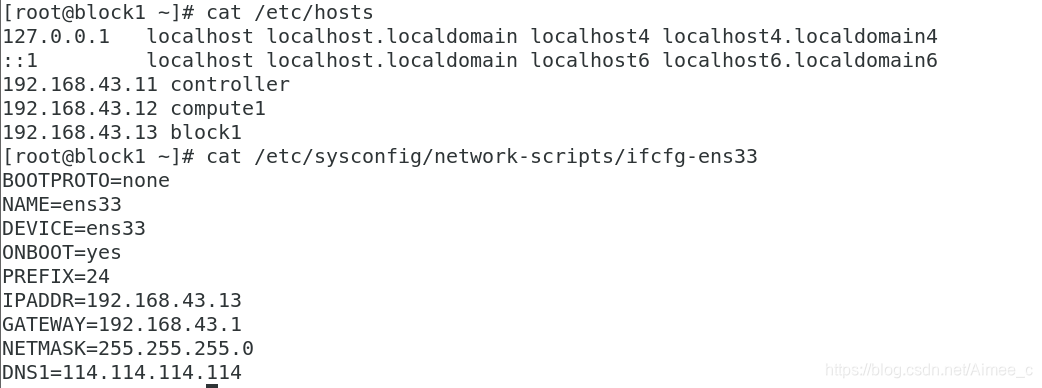

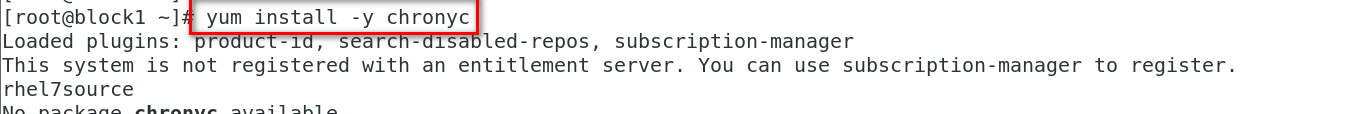

4.配置存储节点

在这里插入图片描述

安装支持的工具包：

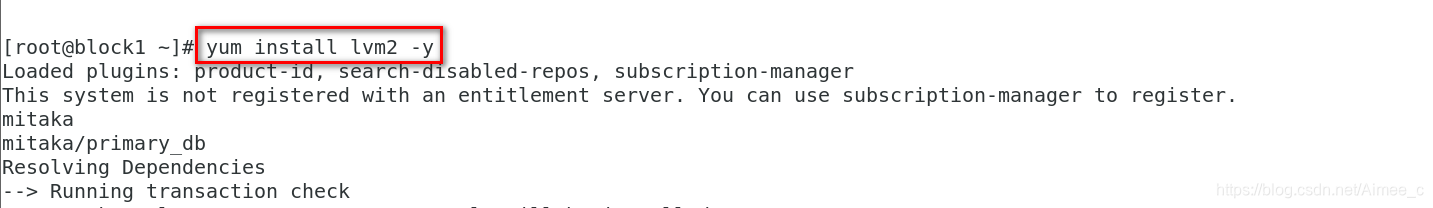

安装 LVM 包：
yum install lvm2
启动LVM的metadata服务并且设置该服务随系统启动：
systemctl enable --now lvm2-lvmetad.service
在这里插入图片描述

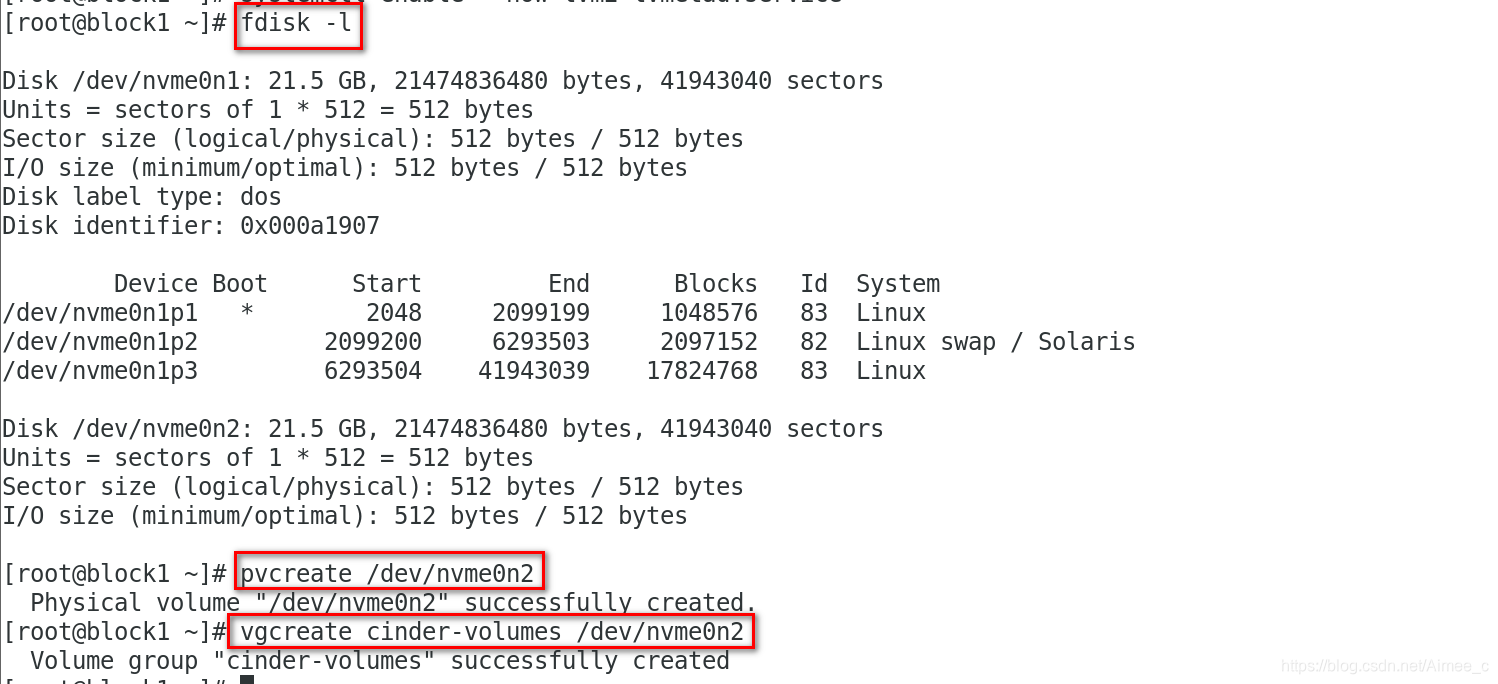

创建LVM 物理卷 /dev/sdb：
pvcreate /dev/sdb
创建 LVM 卷组 cinder-volumes：
vgcreate cinder-volumes /dev/sdb
在这里插入图片描述

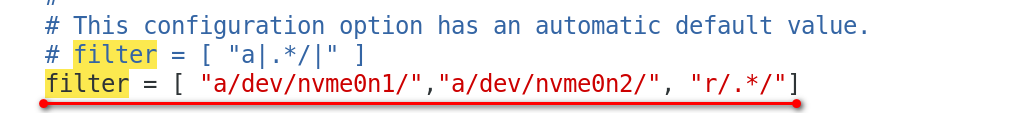

编辑/etc/lvm/lvm.conf文件并完成下面的操作：
在devices部分，添加一个过滤器，只接受/dev/sdb设备，拒绝其他所有设备：

devices {
filter = [ "a/sdb/", "a/sdb/","r/.*/"]

在这里插入图片描述

5.存储节点安装并配置组件

安装软件包：

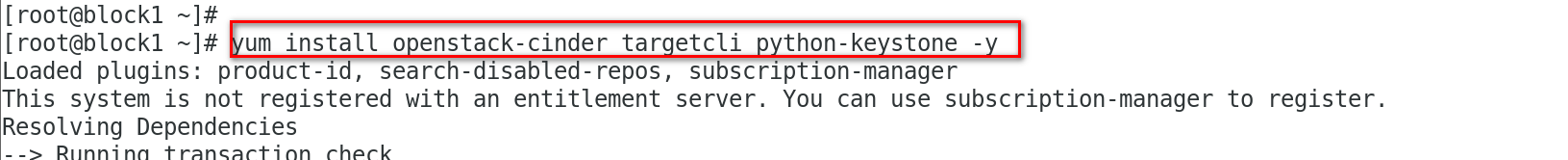

yum install openstack-cinder targetcli python-keystone
在这里插入图片描述

编辑 /etc/cinder/cinder.conf，同时完成如下动作：

##在 [database] 部分，配置数据库访问：
[database]
connection = mysql+pymysql://cinder:cinder@controller/cinder

##在 “[DEFAULT]” 和 “[oslo_messaging_rabbit]”部分，配置 “RabbitMQ” 消息队列访问：
[DEFAULT]
rpc_backend = rabbit

[oslo_messaging_rabbit]
rabbit_host = controller
rabbit_userid = openstack
rabbit_password = openstack

##在 [DEFAULT] 部分，配置 my_ip 选项：
[DEFAULT]
my_ip = 192.168.43.13

##在``[lvm]``部分，配置LVM后端以LVM驱动结束，卷组``cinder-volumes`` ，iSCSI 协议和正确的 iSCSI服务:
[lvm]
volume_driver = cinder.volume.drivers.lvm.LVMVolumeDriver
volume_group = cinder-volumes
iscsi_protocol = iscsi
iscsi_helper = lioadm

##在 [DEFAULT] 部分，启用 LVM 后端：
[DEFAULT]
enabled_backends = lvm

[DEFAULT]
glance_api_servers = http://controller:9292

##在 [oslo_concurrency] 部分，配置锁路径：
[oslo_concurrency]
lock_path = /var/lib/cinder/tmp

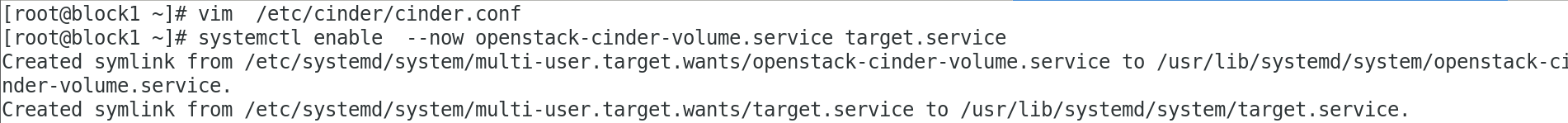

启动块存储卷服务及其依赖的服务，并将其配置为随系统启动：
systemctl enable --now openstack-cinder-volume.service target.service

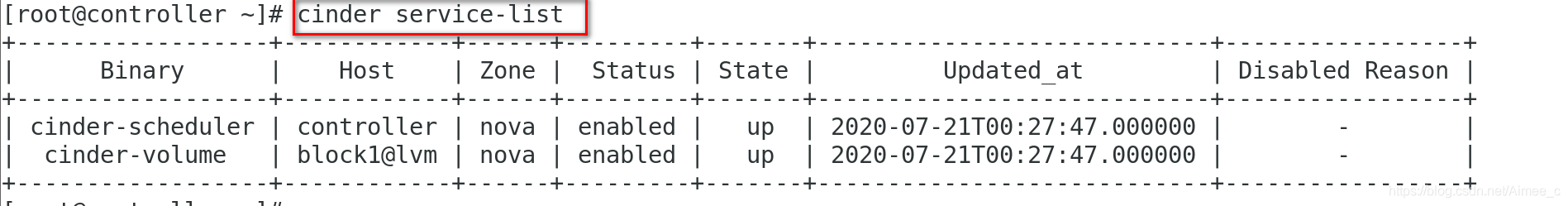

列出服务组件以验证是否每个进程都成功启动：
cinder service-list
在这里插入图片描述
