EMC雷击浪涌SURGE测试

雷击浪涌测试（SURGE测试）是‌电磁兼容领域的核心抗扰度测试项目‌，用于模拟自然界雷击、电网大功率设备启停等场景产生的瞬态高能电涌冲击，评估电气电子设备的耐受能力。

1. ‌核心执行标准‌
   主流依据国际标准IEC 61000-4-5、国内国标GB/T 17626.5开展测试，是电子设备上市前合规验证的重要环节。

2. ‌典型测试波形‌

• 电源端口：采用1.2/50μs开路电压波与8/20μs短路电流波的组合波
• 长距离通信端口：采用10/700μs浪涌电压冲击‌波‌
• 3.‌测试等级与判定
  ‌测试严酷度分为1~4级及自定义X级，电压覆盖0.5kV~4kV；测试结果分为功能正常、短暂自恢复、需人工恢复、不可逆损坏四个等级，不合格产品会被判定为抗浪涌能力不达标。



雷击浪涌测试的具体流程

一、测试前准备

1. ‌设备检查‌：确认被测设备外观、性能完好，软件版本正确，所有连接螺丝拧紧，机壳搭接处无绝缘遮挡。
2. ‌环境配置‌：被测设备与耦合/去耦网络之间的电源线长度控制在2米以内，设备按实际使用要求接地，接地电阻≤4Ω。
3. ‌参数预设‌：依据产品使用场景选定测试等级、浪涌波形，确认测试端口类型（电源/信号/通信端口）。

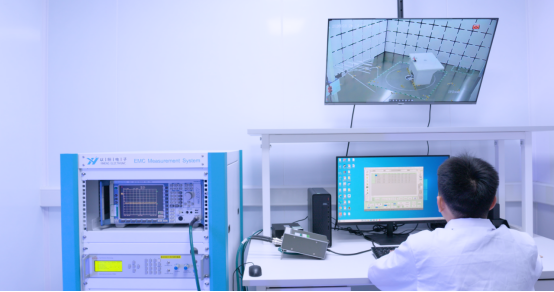

二、正式测试执行

1. ‌仪器自检‌：依次开启浪涌发生器、配套电源，等待仪器完成15秒自动自检，确认面板状态正常。
2. ‌端口配置‌：
   • 电源端口：通过耦合/去耦网络接入，分别设置差模（L-N）、共模（L-G、N-G）测试模式
   • 信号/通信端口：使用电容耦合夹或专用浪涌耦合器，对信号线对地施加共模浪涌
3. ‌浪涌注入‌：
   • 每个耦合路径施加正、负极性浪涌各至少5次，脉冲间隔≥1分钟
   • 交流电源端口需在0°、90°、180°、270°四个相位同步注入浪涌
   • 测试电压从低等级逐步提升，直至达到预设目标等级
4. ‌状态监测‌：全程观察被测设备的运行状态，记录每一次浪涌注入后的设备反应。

三、测试后收尾

1. ‌性能核验‌：完成所有浪涌注入后，全面检测被测设备的各项功能是否正常。
2. ‌结果判定‌：对照标准将结果划分为4个等级，整理测试波形、数据和设备状态，形成完整测试报告。


雷击浪涌测试报告核心框架

1. ‌报告表头信息‌

• 包含报告编号、测试日期、委托单位、被测设备名称/型号/序列号、测试环境温湿度
• 明确标注执行标准：GB/T 17626.5-2019 或 IEC 61000-4-5:2005

1. ‌试验概述‌

• 说明试验目的：验证设备耐受瞬态浪涌冲击的能力
• 列出全部试验仪器：雷击浪涌发生器、示波器、高压探头、隔离变压器等

1. ‌详细试验配置‌

• 明确试验波形：1.2/50μs电压波、8/20μs电流波等
• 标注试验等级、测试端口、耦合模式（差模/共模）、脉冲次数与相位设置

1. ‌试验过程记录‌

• 逐次记录不同电压等级下的浪涌注入情况
• 完整记录测试中设备出现的所有异常现象

1. ‌试验结果与结论‌

• 按标准等级判定设备性能表现（正常/自恢复/人工恢复/不可逆损坏）
• 给出被测设备浪涌抗扰度的最终评价

1. ‌附加页‌

• 附上测试波形截图、试验场地布置照片、仪器校准证书编号等佐证材料
