Modbus TCP 在工业现场用了十年，网络的坑我全踩过

冯工聊数采NodeSCADA · 工控老兵手记 · Modbus 数采 工业网络

明明配置的时候采集正常，刚离开项目，客户很快打来电话说采集不了了。你是否遇见过这种情况呢

今天说的是那种让你改了好几遍遍程序、换了不同设备、打了一圈电话，最后发现是网络层问题的那类坑。做数采这行做久了，你会发现 Modbus TCP 本身其实很简单，但现场环境复杂起来，它能给你折腾出各种幺蛾子。

一、TCP 长连接，它不稳

之前做 Modbus TCP 会选长连接，觉得省事。建一次连接，反复轮询，挺好。但问题就出在这里——TCP 本身没有应用层心跳，连接在操作系统层面看着是通的，实际上对端早就没响应了。

我遇到过一个场景：车间里有台老式施耐德变频器，做 Modbus TCP 从站。服务器轮询一切正常，但每隔两三天，采集程序就"假死"——不报错，也不断开，就是不采数据。重启进程恢复正常。

排查了很久。抓包发现，TCP 连接在对端设备静默之后，客户端没有收到 RST 也没有收到 FIN，连接在操作系统 keepalive 没配置的情况下会无限挂着。Modbus TCP 的事务标识符早就轮转了一圈，对端反正也不回复，进程就堵死在那里。

排查建议：先看你的 socket 超时有没有在应用层设置。光靠系统默认的 TCP keepalive 不够用，工业设备的实现参差不齐，有些从站在负载稍高时会长时间不响应但不主动断开。建议在请求层面加强制超时，每帧响应等待不超过 1.5~2 秒（这个得看现场网络条件，有时候真的挺慢的，但是能采，就设置的久一些），超时主动断线重连，比傻等强得多。

二、交换机的端口隔离，采集工程师的容易忽略的坑

这个问题在新建厂区比较常见。IT 部门或者集成商交付的工业交换机，出于安全考虑，设备接入端口配了 PVLAN 或者端口隔离，同一个 VLAN 内的设备互相不通，只能走到上联口。

症状很迷惑：ping 网关通，ping 对侧设备不通，但你用网络分析工具扫，设备 IP 是存在的。从采集服务器发出去的 TCP SYN 包直接石沉大海，不回 SYN-ACK，也不回 RST。

不懂交换机的人能在这里耗一整天。

类似的还有工厂防火墙 ACL 规则漏配——Modbus TCP 默认端口 502，有些防火墙模板里没有放行这个端口，采集连不上设备，但 ping 是通的，因为 ICMP 和 TCP 是两回事。

可以使用 windows 自带的 telnet 工具去测试端口的 tcp 连接是不是真的通。只有 telnet 的 tcp 连接通了，才算是网络通

三、高并发轮询的性能陷阱

数采点位一多，轮询并发上来，很多从站设备就开始不稳定——偶发超时、偶发响应错误码。

Modbus 协议本身是一问一答的半双工模式，即使跑在 TCP 上，大多数设备的从站实现也不支持真正的多请求并发。你同时发两个请求，设备处理完第一个才会看第二个，或者直接丢弃后来的。

做高密度数采，合理的策略是：。

2. 寄存器地址尽量连续，合并读取。 能用一帧读多个寄存器，就别分请求，比如有的布尔值都是在同一个寄存器里，直接用 16位数字读取出来，然后解析。Modbus 每次请求的建立和等待开销是固定的，拆碎了采效率极低。

3. 区分采集频率。 不是所有点位都需要秒级采集。产量、温度、压力，刷新周期按需配，别一股脑都设置成高频采集，写程序时或者配置采集软件选用哪种支持各个点位不同频率的。

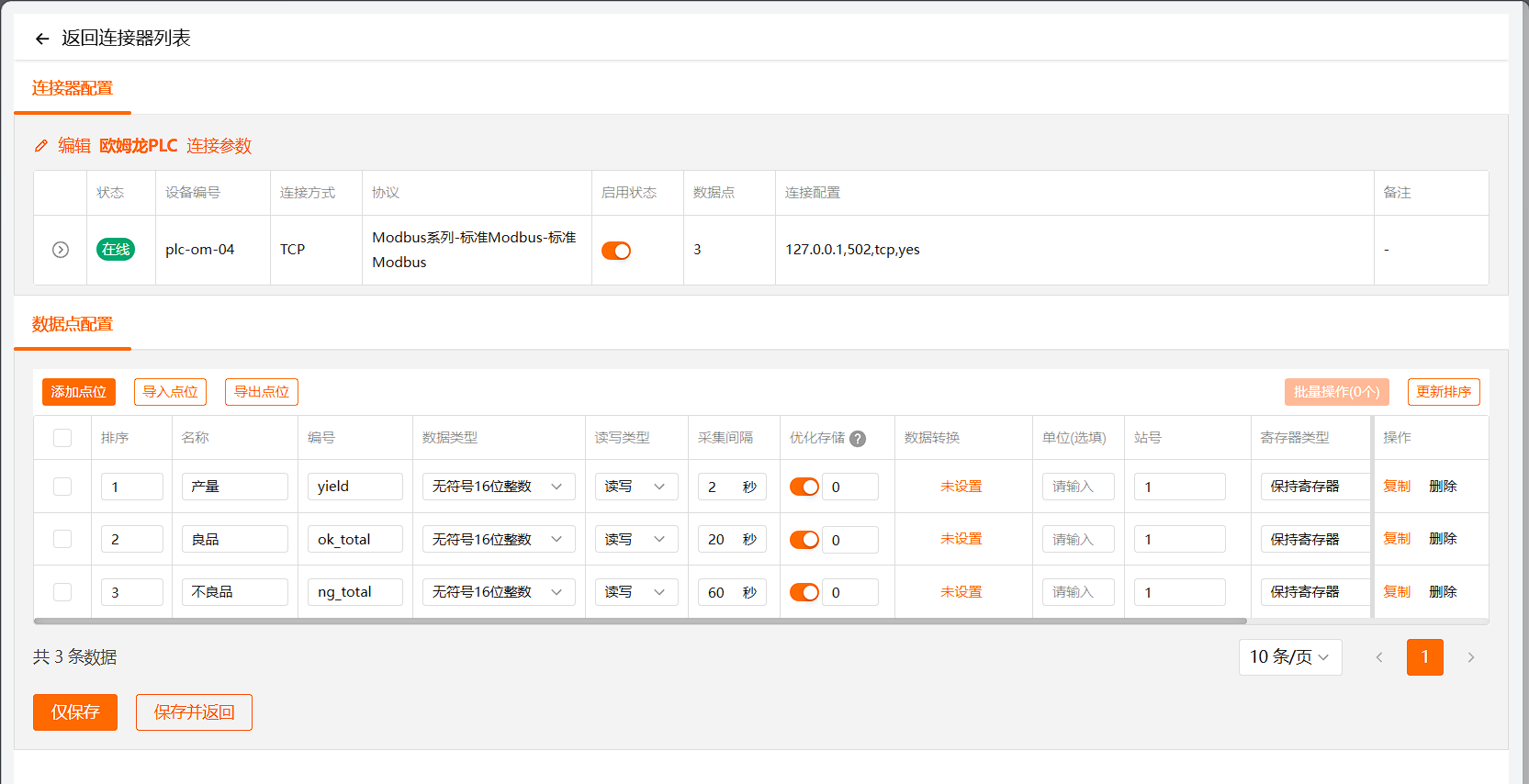

现在我在用 NodeSCADA 做数采，它在这块处理得比较合理——每个连接器的轮询是独立的，每个点位支持单独设置采集。点位多了不用手动去算怎么区分，省了不少事。（nodescada.cn，有兴趣可以去看看文档）

四、从站返回异常码，不等于设备坏了

Modbus 异常响应码是有标准定义的，但现场设备实现差异很大。碰到 0x02（Illegal Data Address）或者 0x03（Illegal Data Value）不要慌着换设备。

见过一个案例：读某品牌仪表的浮点值，地址 0x0064，文档写的是双字寄存器。结果用功能码 03 读 2 个寄存器，偶发返回 0x02。查了很久，最后发现是那台仪表固件的一个 bug：当上一次请求还在内部处理时，下一个请求进来，它就返回地址非法。把轮询间隔从 500ms 拉到 1200ms，问题消失。

异常码只是从站告诉你"我现在处理不了"，原因五花八门——地址范围、功能码支持、处理能力、内部状态……遇到要对着设备手册慢慢排，不用上来就怀疑是自己的问题。

写了这么多，核心意思其实就一句：Modbus TCP 的坑，大多数不在协议本身，在现场环境和设备实现。

见得多了就有感觉了。遇到怪问题别急着换方案，先抓包，先看日志，再逐层排查。

有什么具体场景欢迎评论区说，我尽量回。
