1.1 网络体系结构1.1 网络体系结构

核心要点

计算机网络的本质是二进制数据（0和1）的可靠传输，所有通信行为最终均需转化为物理层可识别与承载的信号形式。无论采用双绞线（电平高低）、光纤（有光/无光）还是无线电磁波（相位与振幅变化），其根本原理均为利用某类物理量的两种稳定状态来映射逻辑“0”与“1”，从而实现信息的物理表达。

数据通信的有效实现依赖于通信双方预先建立的一系列严格约定，这些约定统称为“协议”。协议并非单一规则，而是由语法、语义与时序三大要素构成的有机整体：语法规定数据单元的结构与格式（如字段长度、地址位位置、控制域与数据域划分）；语义定义各控制字段的具体含义（例如两位控制码“00”表示连接请求，“01”表示确认应答）；时序则规范交互动作的发生顺序与条件（如DHCP协议中客户端必须依次发送Discover→Request，服务器对应响应Offer→ACK）。三者缺一不可，共同保障通信的可理解性与可执行性。

面对网络通信这一高度复杂系统，分层设计是工程实践中的核心方法论。通过将整体功能按职责边界划分为若干逻辑层次（如五层模型），每一层仅专注于解决特定范围内的问题，并通过明确定义的接口向上层提供服务、向下层提出需求，从而实现模块化、解耦化与专业化。该策略显著提升了系统的可维护性、可扩展性与互操作性。

典型分层模型包括OSI七层模型（理论完备）、TCP/IP四层模型（工业事实标准）及教学实践中广泛采用的五层模型（融合二者优势，明确区分数据链路层与物理层）。五层模型自下而上依次为：物理层（比特流传输）、数据链路层（相邻节点间帧级可靠交付）、网络层（主机到主机的逻辑寻址与路由转发）、传输层（端到端进程通信控制，含TCP/UDP）、应用层（用户直接交互的服务接口）。各层名称、功能与典型协议须精确对应。

数据在跨网络传输过程中遵循严格的封装（Encapsulation）与解封装（Decapsulation）机制。发送端自上而下逐层添加本层头部（有时含尾部），形成具有层级结构的数据单元：应用层输出为“报文”（Message）；传输层封装为“段”（Segment，TCP）或“数据报”（Datagram，UDP）；网络层封装为“数据包”（Packet）或“分组”（Packet）；数据链路层封装为“帧”（Frame）；物理层最终以“比特流”（Bit Stream）形式在介质上传输。接收端则逆向执行解封装，依据各层头部信息进行校验、寻址与分发，确保数据准确送达目标进程。

分层架构带来多重工程优势：其一，层间独立性保障了模块替换的灵活性（如更换物理介质无需修改上层协议）；其二，功能复用性提升资源效率（如同一传输层可同时支撑HTTP、FTP等不同应用）；其三，职责分离降低开发与排错复杂度（如网络工程师聚焦链路层故障，应用开发者专注业务逻辑）。典型案例——企业合同传递过程，清晰映射了分层思想：经理（应用层）专注业务协商，助理（传输层）处理文档格式与分发逻辑，传达室（网络层）负责跨机构投递，快递员（数据链路层）完成本地交接，运输工具（物理层）承担实体运载。

物理层作为整个协议栈的基石，承担着最底层、最基础的比特流传输任务，其工作对象涵盖所有物理媒介（双绞线、同轴电缆、光纤、无线电波）及配套设备（网卡、集线器、中继器）。其核心挑战在于如何在噪声干扰、信号衰减、时钟偏移等现实约束下，确保0/1序列的高保真、低误码率传输。曼彻斯特编码等自同步技术即为此类问题的关键解决方案，它通过强制信号跳变内嵌时钟信息，消除了对独立时钟线路的依赖，体现了物理层设计的精巧性与必要性。

协议标准化是互联互通的前提。国际标准化组织（ISO）提出的OSI模型虽未成为主流实现，但其七层框架（含表示层、会话层）为功能抽象提供了严谨范式；而TCP/IP模型凭借其实用性与开放性，成为互联网运行的实际基石。学习者需理解不同模型间的映射关系（如OSI表示层功能在TCP/IP中常由应用层协议自行实现），并掌握当前主流五层模型的结构、每层核心协议（如HTTP/FTP、TCP/UDP、IP、以太网、RS-232）及其协同工作机制。

关键结论

网络通信的终极目标并非单纯传递比特，而是确保信息在异构系统间被准确生成、无歧义解析、按需交付并可靠验证。协议作为这一目标的制度性保障，其三要素（语法、语义、时序）共同构成了数字世界通用的“语言法则”，任何脱离此框架的通信尝试均无法达成有效协作。

分层模型绝非教条式分割，而是对网络系统复杂性的科学解构与工程抽象。五层模型之所以成为当前教学与实践的标准，正因其在理论完整性与实施简洁性之间取得了最优平衡：既保留了OSI对物理与链路功能的清晰区分，又吸纳了TCP/IP对核心功能（传输、网络）的聚焦强化，避免了OSI模型中会话层、表示层在实际部署中的功能虚化问题。

TCP与UDP作为传输层的两大支柱，其设计哲学差异深刻反映了网络服务的二元需求：TCP以“可靠性”为第一要务，通过序列号、确认应答、超时重传、流量控制与拥塞控制等机制，构建起面向连接、有序、无损的字节流通道，适用于文件传输、网页浏览等关键业务；UDP则以“高效性”为核心价值，摒弃连接管理与可靠性保障，仅提供无连接、尽最大努力交付的轻量级数据报服务，适用于实时音视频、DNS查询等对延迟敏感的应用。二者并非优劣之分，而是场景适配的必然选择。

封装与解封装是贯穿网络通信全生命周期的核心范式，它既是数据穿越多层协议栈的技术路径，也是理解网络故障定位逻辑的思维钥匙。当通信异常发生时，工程师需依循“自底向上”或“自顶向下”的分层排查法，逐层检验物理连通性、链路可达性、网络可达性、端口可用性及应用逻辑正确性，这种结构化诊断思维直接源于分层模型的内在逻辑。

物理层虽处协议栈最底层，却拥有不可替代的战略地位。其性能上限（带宽、延迟、误码率）从根本上制约着上层所有协议的效能发挥。现代高速网络（如100G以太网、5G NR）的突破，本质上是物理层在调制技术、信道编码、天线设计等领域持续创新的结果。忽视物理层约束而空谈上层优化，无异于建造空中楼阁。

学习路径的选择（自顶向下 vs. 自底向上）应服务于认知目标。谢希仁《计算机网络》强调从物理层出发，有助于建立对网络基础设施的扎实理解，培养系统级工程思维；而“自顶向下”方法（如Kurose/Ross教材）则以用户可见应用为切入点，能快速建立学习成就感与问题意识。二者互补而非对立，理想的学习过程应是双向印证：既知HTTP如何工作，亦明其数据最终如何化为光脉冲在光纤中奔涌。

网络协议的演进始终遵循“简单性优先”原则。历史上诸多复杂协议（如OSI的CLNP、X.25）因过度设计而被淘汰，而TCP/IP凭借其简洁、开放、可扩展的架构得以统治全球。这启示我们：优秀的网络设计不在于功能堆砌，而在于以最少的机制解决最本质的问题，并为未来演进预留弹性空间。

网络工程师的职业能力图谱呈现鲜明的分层特征。初级岗位（如综合布线、设备上架）聚焦物理层实操；中级岗位（如交换路由配置、防火墙策略）深耕网络层与传输层；高级岗位（如协议分析、SDN架构设计）则需贯通全栈，具备跨层关联分析与系统优化能力。对分层模型的透彻理解，是职业进阶的必经阶梯。

重要细节

物理层信号编码需兼顾抗干扰性与同步能力。不归零（NRZ）编码虽简单但缺乏自同步特性，长串“0”或“1”易导致接收端时钟漂移；而曼彻斯特编码通过每个比特周期中间的电平跳变（高→低表“1”，低→高表“0”）天然嵌入时钟信号，确保接收方能持续锁定比特边界，此即“自同步”机制的典型实现。

数据链路层的“帧”是局域网内数据传输的基本单位，其结构包含前导码（Preamble）、帧起始定界符（SFD）、目的/源MAC地址、类型字段、数据载荷、帧校验序列（FCS）。以太网帧最大传输单元（MTU）通常为1500字节，此限制直接影响上层IP分片策略。

网络层核心任务是逻辑寻址（IP地址）与路径选择（路由）。IPv4地址为32位，划分为网络号与主机号；路由器依据路由表（含目的网络、下一跳、出接口等条目）查表转发，其决策基于最长前缀匹配原则。ICMP协议作为网络层辅助协议，承担差错报告（如目的不可达）与诊断（如ping、traceroute）功能。

传输层端口号（16位整数）是进程标识的关键。知名端口（0–1023）由IANA统一分配（如HTTP=80，HTTPS=443，FTP=21）；注册端口（1024–49151）供用户进程注册；动态/私有端口（49152–65535）由操作系统临时分配。TCP三次握手（SYN→SYN-ACK→ACK）建立连接，四次挥手（FIN→ACK→FIN→ACK）终止连接，此状态机设计保障了连接的可靠性与有序性。

应用层协议直接面向用户需求，其设计深度影响用户体验。HTTP协议采用无状态设计，依赖Cookie与Session机制维持会话；DNS协议通过分布式数据库实现域名到IP的高效解析，其查询过程涉及递归查询与迭代查询的混合模式；SMTP/POP3/IMAP则分别解决邮件发送、接收与管理的不同维度问题。

封装过程中各层头部信息具有严格语义。例如，IP头部含版本、首部长度、TTL（生存时间）、协议字段（标识上层协议类型，如6=TCP，17=UDP）；TCP头部含源/目的端口、序列号、确认号、标志位（SYN、ACK、FIN等）、窗口大小；以太网帧头含目的/源MAC地址、类型字段（如0x0800=IPv4）。接收端正是依据这些字段完成精准解封装与分发。

中转设备（如路由器、交换机）遵循“只处理本层及以下”的原则。路由器工作在网络层，仅解析IP头部，根据目的IP查路由表后修改TTL并转发，对传输层端口、应用层内容完全不可见；交换机工作在数据链路层，仅依据MAC地址表转发帧，对IP地址、端口号等上层信息无感知。这种分层处理机制是网络可扩展性的基石。

网络安全威胁常利用分层漏洞。物理层面临窃听与干扰；数据链路层易受MAC泛洪、ARP欺骗攻击；网络层面临IP欺骗、路由劫持；传输层存在SYN Flood等DoS攻击；应用层则面临SQL注入、XSS跨站脚本等。纵深防御策略要求在每一层部署相应防护机制（如物理层屏蔽、链路层802.1X认证、网络层ACL、传输层TLS加密、应用层WAF），体现分层模型对安全架构的指导价值。

1.2 数据通信基础

核心要点

数据与信号的本质区分：数据是信息的抽象载体，表现为文字、图像、声音、视频等；在计算机系统中，所有数据最终均以二进制形式（0和1）存在。信号则是数据在物理介质中的电气或电磁表现形式，分为模拟信号与数字信号两类。模拟信号具有连续性，其幅度、频率或相位随时间平滑变化，广泛应用于传统电话网、无线通信（如Wi-Fi）及同轴电缆传输中；数字信号则呈离散性，仅取有限个确定电平值（如高/低电平），典型应用包括光纤与双绞线等数字信道。二者并非互斥，现代通信系统常需在两者间进行转换。

码元（Modulation Symbol）的核心作用：码元是数字信号在时间域中用以表征离散数值的基本波形单位。一个码元可承载多位二进制信息，其状态数（M）直接决定单次传输的信息密度。例如，二电平码元（M=2）仅能表示1比特（0或1）；四电平码元（M=4）可表示2比特（00/01/10/11）；16-QAM调制下M=16，对应4比特；1024-QAM（Wi-Fi 6）支持10比特；4096-QAM（Wi-Fi 7）达12比特。该机制构成提升信道效率的关键路径，但亦揭示“状态数指数增长”与“信息量线性增长”的非对称关系，体现通信技术演进中的边际效益递减规律。

编码与调制的功能边界：编码指将数字数据转换为适配数字信道的数字信号的过程（如曼彻斯特编码），解码为其逆过程；调制则是将数字数据映射为模拟信号以适配模拟信道的技术（如调幅AM、调频FM、调相PM），解调为其还原操作。二者服务于不同信道类型：数字信道（光纤、双绞线）依赖编码，模拟信道（电话线、无线电波）依赖调制。调制解调器（Modem）作为关键桥梁设备，在早期拨号上网中实现数字↔模拟双向转换，其历史俗称“猫”沿用至今（如光猫）。

信道容量理论基石：奈氏准则与香农定理：奈氏准则描述理想无噪低通信道的极限码元速率——最高波特率为信道带宽W的两倍（2W波特），其数据速率上限为2W × log₂M（bps）；香农定理则引入信噪比（S/N）约束，给出有噪信道的绝对容量上限C = W × log₂(1 + S/N)（bps）。二者适用场景明确：题目给出带宽与码元状态数时用奈氏准则；给出带宽与信噪比（尤其以dB为单位）时必用香农定理。信噪比dB值换算公式为10·log₁₀(S/N)，例如30dB对应S/N=1000。

传输方式的三维分类体系：

并行 vs 串行：并行传输一次发送N位数据，速度快但易受干扰、成本高，适用于短距（如CPU与内存间）；串行传输逐位发送，抗干扰强、布线简洁，是长距网络通信（如互联网）的主流。

异步 vs 同步：异步传输以字符为单位，依赖起始/停止位实现时序松耦合（如短信），无需持续时钟同步；同步传输以连续比特流为单位，需收发端时钟严格一致（如视频通话），效率更高但实现复杂。

单工 vs 半双工 vs 全双工：单工仅单向通信（如广播）；半双工允许双向但不可同时（如对讲机）；全双工支持双向实时并发（如电话），依赖独立收发通道或时分/频分复用技术。

关键结论

通信效能提升的根本矛盾：通过增加码元状态数（M）提升频谱效率是主流技术路线，但M每翻一倍仅增加1比特信息量（log₂M增量为1），而实现高阶调制（如从64-QAM升至1024-QAM）需指数级增强信噪比、降低相位噪声、优化信道均衡算法。这表明物理层性能突破面临严峻工程瓶颈，单纯堆砌参数难以持续获得线性收益。

理论公式的实践判据价值：奈氏准则与香农定理不仅是计算工具，更是系统设计的“天花板”标尺。实际网络部署中，物理层速率永远低于香农极限，且需预留冗余应对多径衰落、多普勒频移等现实损伤；而奈氏准则提醒工程师，盲目提高波特率将加剧码间干扰（ISI），必须配合匹配滤波、均衡器等补偿技术。

编码/调制技术的代际演进逻辑：传统曼彻斯特编码因自同步特性曾用于10Mbps以太网，但其频谱利用率仅0.5（1波特传0.5比特）；现代高速以太网（如10GBase-T）采用PAM-16、DSQ128等复合编码，结合前向纠错（FEC）与网格编码调制（TCM），在有限带宽下逼近香农极限。技术迭代本质是“在噪声、带宽、功耗、成本”四维约束中寻求最优解。

传输方式选择的场景适配性：并行传输在片上系统（SoC）内部仍具生命力，因其可规避串行接口的时钟偏斜（skew）问题；而5G NR与Wi-Fi 6/7大规模采用OFDMA+MU-MIMO，实则将“串行”概念升维为“多用户并行资源块分配”，印证了传输范式需随应用场景动态重构。

基础概念的跨层贯通性：数据→信号→码元→调制→信道容量的链条，贯穿物理层（L1）全栈。理解此链条是剖析TCP拥塞控制（受底层丢包率影响）、HTTP/3 QUIC协议优化（针对高延迟链路）乃至云计算网络架构（如RDMA绕过内核协议栈）的前提，凸显数据通信基础对整个ICT技术生态的奠基作用。

重要细节

单位制差异的严谨性：数据传输速率中“K”代表千进制（1Kbps = 1000 bps），而存储容量中“K”为二进制（1KB = 1024 B）。此差异源于国际电工委员会（IEC）标准，混淆将导致容量估算误差达2.4%（如1MB/s误算为1000KB/s而非1024KB/s）。

曼彻斯特与差分曼彻斯特编码的判别口诀：前者以“电平跳变方向”定义比特（低→高为0，高→低为1）；后者以“跳变有无”定义比特，口诀“零变一不变”——即比特0强制起始位置跳变，比特1保持起始电平不变。二者均具自同步能力，因每个比特周期内必含跳变，接收端可据此提取时钟信号，免去独立时钟线。

QAM调制的状态数解析：QAM（正交幅度调制）将幅度与相位联合编码，其状态数M = I² + Q²（I/Q为同相/正交分量电平数）。16-QAM含4×4星座点，故log₂16=4比特/符号；1024-QAM为32×32网格，log₂1024=10比特/符号。Wi-Fi 6的1024-QAM要求接收端信噪比≥35dB，远超Wi-Fi 5的64-QAM（≥25dB），凸显高阶调制对射频前端精度的严苛要求。

奈氏准则的隐含前提：公式R_max = 2W成立需满足“理想低通滤波器”条件，即信道截止频率外增益为零、过渡带无限陡峭。现实中滚降系数α（0<α≤1）引入带宽冗余，实际波特率上限降为2W/(1+α)，α=0.25时有效带宽利用率为80%。

香农定理的工程启示：当信噪比S/N趋近于0时，C→0，说明极弱信号下通信不可行；当S/N→∞时，C≈W·log₂(S/N)，容量增长趋缓。这解释了为何5G毫米波需密集部署微基站——通过缩短链路距离提升S/N，而非单纯扩大发射功率（后者加剧干扰）。

同步传输的时钟恢复机制：高速串行接口（如PCIe、USB3.0）采用嵌入式时钟技术，将时钟信息编码进数据流（如8b/10b编码），接收端通过锁相环（PLL）从数据边沿提取时钟，避免并行总线的时钟偏斜难题。此设计使100G以太网能在单通道上实现25Gbps速率。

全双工通信的回波抵消原理：传统电话线全双工依赖混合线圈分离收发信号；现代宽带（如DOCSIS 3.1）采用数字自适应滤波器实时建模并抵消本地发射信号的回波，使同一频段可同时承载上下行数据，频谱效率提升100%。

信噪比dB值的快速心算技巧：每增加10dB，S/N增大10倍；每增加3dB，S/N约翻倍。故30dB=10³=1000，33dB≈2000，36dB≈4000。此技巧可快速估算香农容量数量级，如W=4kHz、S/N=30dB时，C≈4000×log₂1001≈40kbps。

采样定理的关联性：视频中提及的“采样频率≥2×信号最高频率”即奈奎斯特采样定理，是模拟信号数字化（ADC）的前提。其与奈氏准则同源，均源于傅里叶变换的频谱混叠约束——采样率不足将导致高频成分折叠至低频，造成信息不可逆丢失。

现代编码的兼容性设计：如4B5B编码将4位数据映射为5位符号，确保长串0不出现，维持直流平衡并提供足够跳变供时钟恢复；64B/66B编码在以太网中插入2位同步头，使接收端可快速锁定帧边界，降低同步失败概率至10⁻¹²量级。

1.3 传输媒体1.3 传输媒体

核心要点

传输媒体是物理层中实现数据在收发器之间传递的物理通路，按传播方式分为导引型与非导引型两大类。导引型指电磁波沿固定实体介质（如铜线、光纤）定向传播；非导引型则依赖自由空间（即无线电磁波）进行传播，典型代表为Wi-Fi、蜂窝移动通信（2G至5G）、卫星通信等。

导引型传输媒体主要包括双绞线、光纤与同轴电缆三类。其中双绞线因成本低、布线灵活，在传统局域网及早期宽带接入（如ADSL）中广泛应用，但正逐步被光纤替代，体现“光进铜退”的行业趋势；光纤凭借高带宽、低损耗、强抗干扰性及轻量化等优势，已成为现代骨干网、城域网及接入网的核心有线传输媒介；同轴电缆曾广泛用于有线电视（CATV）及早期细缆以太网（10Base2），现基本退出主流应用，仅在特定模拟信号场景中偶有保留。

双绞线依据屏蔽结构分为UTP（无屏蔽双绞线）与STP（屏蔽双绞线）。UTP无金属屏蔽层，成本低廉，适用于一般办公环境；STP具备双层屏蔽（整体屏蔽+线对屏蔽），显著抑制串扰与外部电磁干扰，适用于高电磁干扰环境或高可靠性要求项目，但价格较高、施工复杂度大。

双绞线按性能等级划分为三类、五类、超五类、六类、超六类、七类及八类。三类主要用于语音通信；五类/超五类支持百兆以太网；六类及以上支持千兆乃至万兆（10Gbps）传输；八类虽可达40Gbps速率，但受限于高频衰减，最大有效传输距离仅为30米，仅适用于数据中心短距高速互连等特殊场景。

光纤按传输模式分为单模光纤（SMF）与多模光纤（MMF）。单模光纤芯径细（约9μm），采用激光器（LD）作为光源，工作波长为1310nm或1550nm，支持数十公里级远距离、大容量传输，适用于广域网与核心网；多模光纤芯径较粗（50μm或62.5μm），采用LED光源，工作波长为850nm或1300nm，传输距离通常限于数百米，适用于楼宇内水平布线或短距数据中心互联。二者在颜色标识（单模黄、多模橙/水蓝）、接口兼容性、施工难度及成本方面亦存在系统性差异。

光纤接口类型标准化程度高，常见类型包括LC（小型方形，双工设计，设备端主流）、SC（大方形，单模/多模通用，FTTH家庭宽带常用）、FC（螺纹式圆形，金属外壳，ODF配线架专用）及ST（卡扣式圆形，ODF中较少见）。不同接口在插拔可靠性、密度适配性及抗振动性能上各有侧重，工程选型需结合应用场景与设备兼容性综合考量。

非导引型传输媒体以电磁波为空中载体，其传播特性受频率、功率、天线方向性及地理环境制约。微波接力通信依赖视距传播，需规避地球曲率影响（菲涅尔区），基站常部署于高层建筑或山巅；卫星通信覆盖广、不受地形限制，但同步轨道卫星（GEO）存在约270ms固有传输延迟，制约实时交互类业务；低轨卫星（LEO）如Starlink系统通过缩短星地距离（约2000km）显著降低时延，提升用户体验，代表未来空天地一体化网络发展方向。

各类传输媒体的关键参数体系存在本质差异：双绞线核心参数包括回波损耗（衡量阻抗匹配度，单位dB，值越小越好）、衰减（信号能量随距离递减）、近端串扰（NEXT）及衰减串扰比（ACR）；光纤特有参数则涵盖色散（脉冲展宽导致码间干扰）、波长窗口（如850nm/1310nm/1550nm等低损耗传输频段）及模场直径等，反映其光学传输本质。

关键结论

传输媒体的选择绝非孤立技术决策，而是由带宽需求、传输距离、电磁环境、成本预算、施工条件及演进路径等多重因素共同决定的系统工程。例如，跨楼连接若距离≤500米，优先选用多模光纤以平衡性能与成本；若超过2km，则必须采用单模光纤并配套光放大器。

“光进铜退”已成不可逆趋势，光纤在容量、距离、抗扰性及长期运维成本上的综合优势，使其成为5G承载网、千兆光网及东数西算等国家战略基础设施的物理基石；双绞线并未完全消亡，而是在智能化楼宇、PoE供电终端接入等细分场景中持续发挥价值。

无线通信的灵活性与便捷性无可替代，但其固有开放性导致物理层安全薄弱，必须依赖上层协议（如WPA3、TLS）实施端到端加密，无法像光纤那样通过介质本身实现天然隔离，这是其与有线传输的根本安全分野。

接口标准化是保障异构设备互联互通的前提。LC接口因高密度、易操作性成为数据中心与企业网主流；SC接口凭借结构稳固、成本适中，在FTTH普及进程中占据主导；FC/ST接口则依托机械强度优势，稳居光配线架（ODF）领域。忽视接口兼容性将直接导致链路中断与工程返工。

参数理解须紧扣物理本质：回波损耗的dB值本质是反射功率与入射功率比值的对数表达，-20dB即表示1%功率被反射；色散并非简单“信号变弱”，而是不同频率/模式成分传播速度差异引发的脉冲畸变，直接影响系统最大无中继传输距离与调制速率上限。

历年真题反复验证：考试重点聚焦于媒介特性辨析（如“无需对准方向”实为全向天线特性，与光纤无关）、类型识别（STP/UTP定义）、接口判别（FC/LC/SC形态特征）及参数归属（串扰属双绞线特有，色散属光纤特有）。死记硬背不可取，须建立“结构—原理—参数—应用”逻辑闭环。

同轴电缆已实质性退出现代IP网络建设序列，其历史地位应被客观认知——作为模拟时代向数字时代过渡的技术遗产，其教学价值大于工程价值，备考中仅需掌握基本结构（内导体—绝缘层—屏蔽网—外护套）与BNC接口即可。

卫星通信正经历从GEO向LEO的战略迁移。传统同步卫星适用于广播、应急通信等时延不敏感场景；而Starlink等LEO星座通过星座组网与星间激光链路，正逼近地面光纤的时延水平（目标<50ms），将重塑全球互联网接入格局，尤其惠及偏远地区与海洋空域。

重要细节

双绞线“双绞”结构的设计机理在于：通过两根导线以恒定节距相互缠绕，使每根导线在单位长度内交替处于干扰源的近场与远场区域，从而令感应噪声呈现共模特性，经接收端差分电路抵消，实现电磁干扰（EMI）抑制。此原理是UTP得以在无屏蔽条件下维持基本通信质量的物理基础。

STP双层屏蔽的具体实现为：每对双绞线外包裹铝箔屏蔽层（FTP），整缆外再覆编织铜网屏蔽层（STP），形成“线对级+总屏蔽级”双重防护。该结构使STP的近端串扰（NEXT）值比同等规格UTP低15–20dB，但亦导致弯曲半径增大、重量增加约30%，对敷设工艺提出更高要求。

六类双绞线（Cat6）与超六类（Cat6A）的关键分水岭在于：Cat6A强制要求全频段（500MHz）内ACR值≥0dB，且须通过“外部串扰（ANEXT）”测试，以应对万兆以太网（10GBASE-T）在4对线同时全双工传输时产生的复杂耦合效应，此为Cat6所不具备的强制指标。

单模光纤的“单模”指仅允许基模（LP₀₁）在纤芯中稳定传输，其归一化频率V值严格控制在2.405以下，需通过精确控制纤芯直径（8.2–9.5μm）与相对折射率差（Δ≈0.3%–0.4%）实现；多模光纤V值＞2.405，允许多个模式共存，但模式色散导致带宽距离积受限（OM1/OM2为200MHz·km，OM4可达4700MHz·km）。

光纤色散分为模式色散（仅多模存在）、材料色散（与波长相关）及波导色散（与结构相关）。单模光纤中后两者占主导，1310nm窗口为零色散点，1550nm窗口色散系数达17ps/(nm·km)，需通过色散补偿光纤（DCF）或数字信号处理（DSP）技术校正，否则10Gbps信号在80km后将严重失真。

LC接口的“小方”特征源于其1.25mm陶瓷插芯与紧凑型RJ-45式卡扣结构，单模块可集成双工（TX/RX）通道，1U机架空间可容纳48个LC端口，密度为SC接口的2倍；SC接口采用2.5mm插芯与推拉式锁紧机构，插拔力稳定（1–5N），更适合频繁插拔的家庭终端场景。

微波接力通信的菲涅尔区（Fresnel Zone）是指以发射端与接收端连线为轴心的椭球形空间，第一菲涅尔区半径R₁=17.3√(d₁d₂/D)（单位：米），其中d₁、d₂为两端距障碍物距离，D为总距。为保障链路质量，该区域60%以上须保持无障碍，否则将引发显著衍射衰减。

GEO卫星通信的270ms往返时延（RTT）源于信号往返36000km×2的光速传播（光速3×10⁸m/s），计算得理论最小RTT=2×36000000/3×10⁸=240ms，叠加处理时延后取270ms为工程基准值；而Starlink LEO卫星轨道高度约550km，理论RTT仅3.7ms，实际因路由跳数增加至20–50ms，仍优于GEO一个数量级。

1.4 信道复用技术

核心要点
信道复用技术是现代通信系统中实现多用户高效共享同一物理传输媒介的关键机制，其根本目的在于提升传输介质带宽利用率、降低网络部署与运维成本。本课程系统阐述了四种主流的静态复用技术：频分复用（FDM）、时分复用（TDM）、波分复用（WDM）与码分复用（CDM），并简要对比了静态复用与动态复用的本质差异。静态复用的核心特征在于为各用户预先分配固定的资源维度——包括特定频段、固定时间片、唯一波长或正交码片序列，从而实现信道在逻辑上的隔离与并发使用；而动态复用（如CSMA/CD、令牌环）则依据实时竞争或令牌传递机制动态分配信道使用权，不预设资源归属，适用于突发性强、流量不可预测的局域网环境。课程特别强调，所有静态复用方式均以“正交性”为数学基础：FDM依赖频率正交、TDM依赖时间正交、WDM依赖光波长正交、CDM依赖码片序列的规范正交性（即归一化内积为零），该性质确保接收端可无歧义地分离各路信号。此外，课程还引入了TDM的重要优化形式——统计时分复用（STDM），通过按需动态分配时隙、消除空闲周期，显著提升了信道实际吞吐效率，解决了传统TDM在低负载场景下的资源浪费问题。

• 关键结论

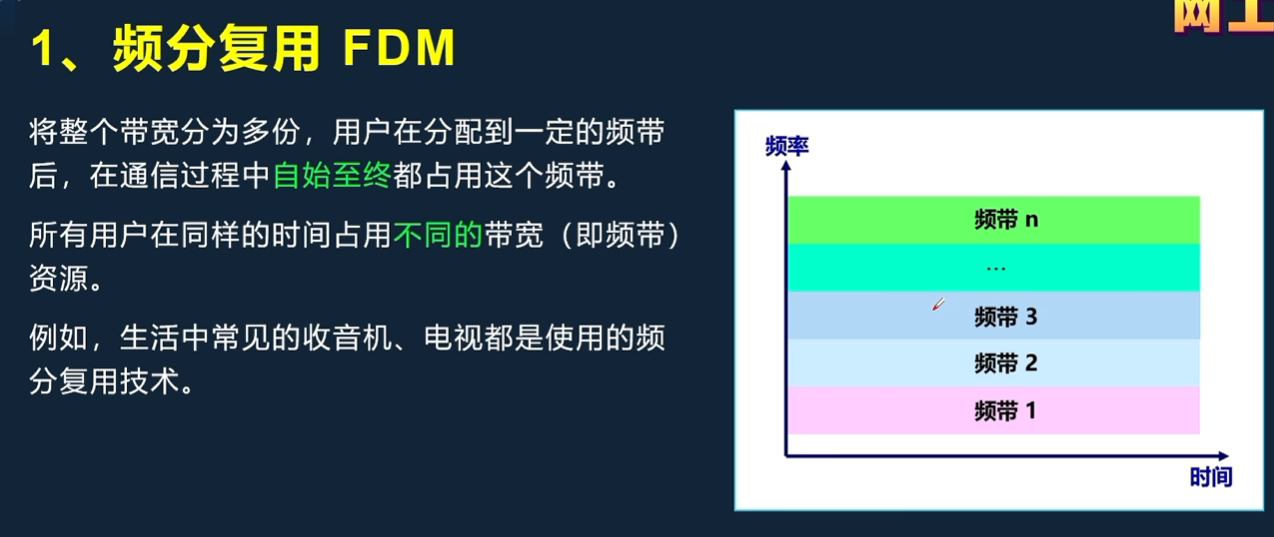

  第一，频分复用（FDM）通过将总带宽划分为互不重叠的子频带，使不同用户在同一时间、不同频率上传输数据，典型应用包括广播电台、模拟电视及早期无线通信系统；其物理载体为共享的无线电磁波空间，用户仅通过调谐至对应频段即可接收目标信号。

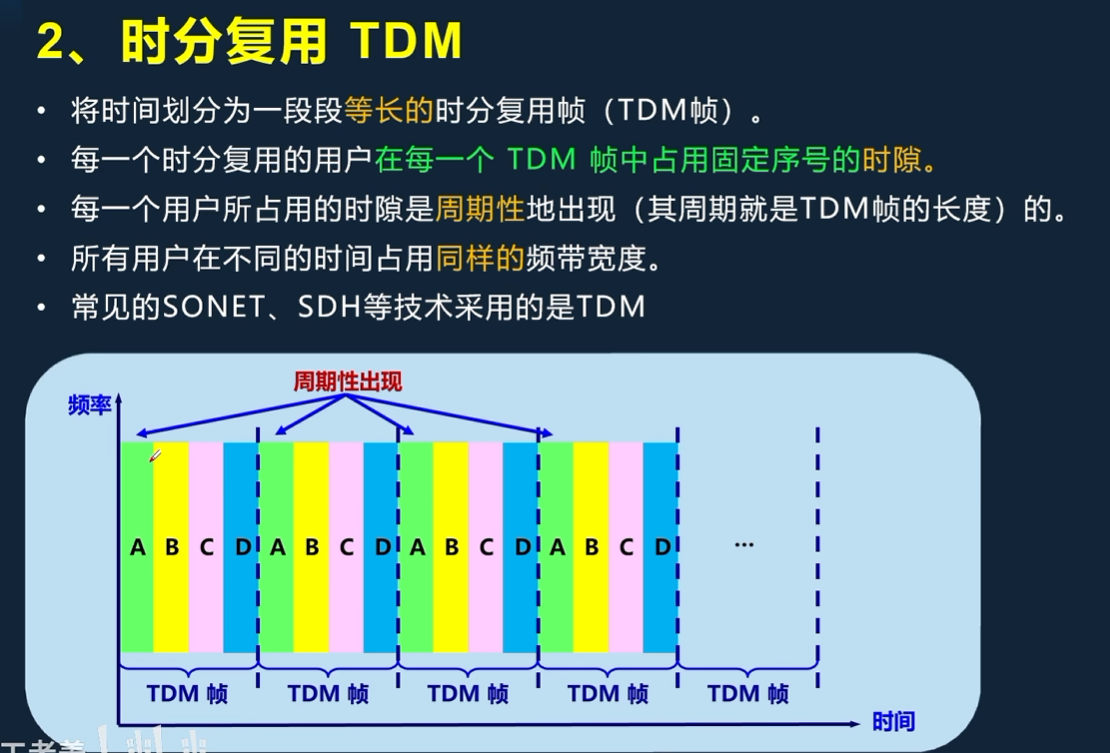

第二，时分复用（TDM）则将时间轴划分为周期性重复的时隙，各用户轮流行使信道，因时隙极短（微秒级），终端感知为独占信道，广泛应用于SONET/SDH数字专线与光纤骨干网；其衍生形态STDM通过集中缓存与智能调度，实现了时隙利用率的实质性跃升。

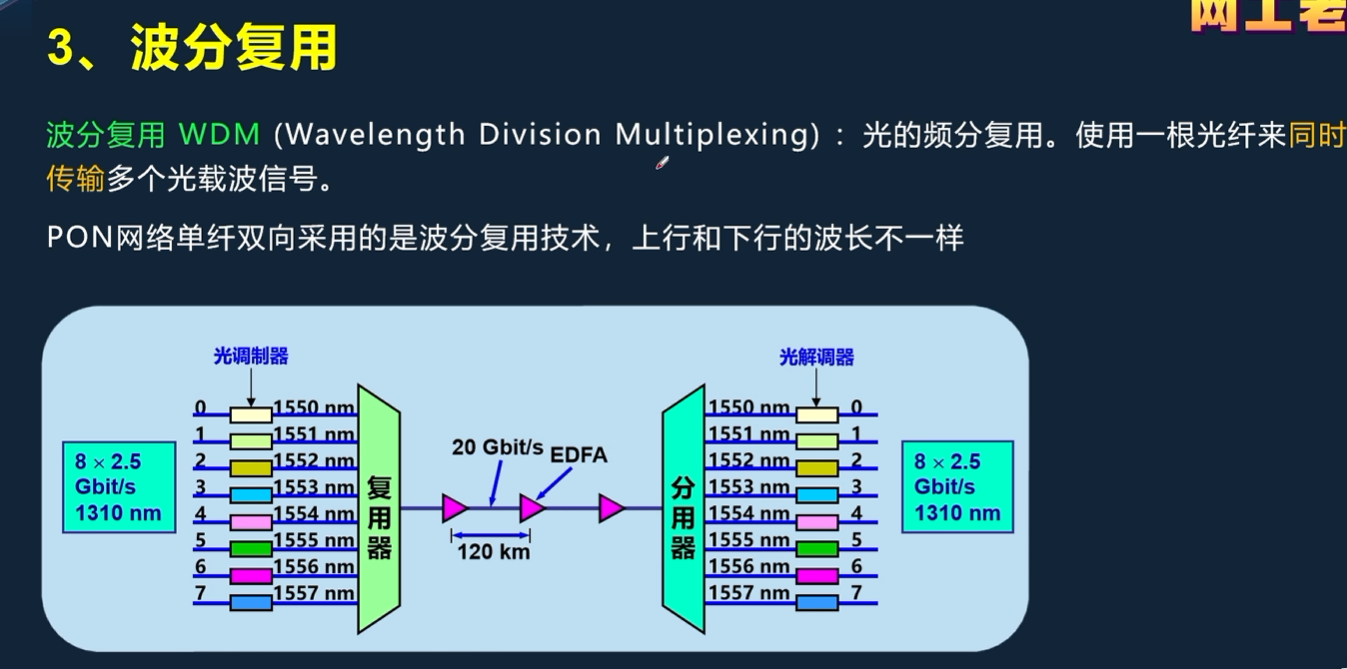

第三，波分复用（WDM）本质上是FDM在光域的延伸，利用不同波长（即不同频率）的激光承载独立数据流，单根光纤可同时传输数十乃至上百路信号，是PON（无源光网络）实现上下行全双工通信的技术基石——例如EPON/GPON标准中，下行1490 nm与上行1310 nm波长严格隔离，彻底规避收发冲突。

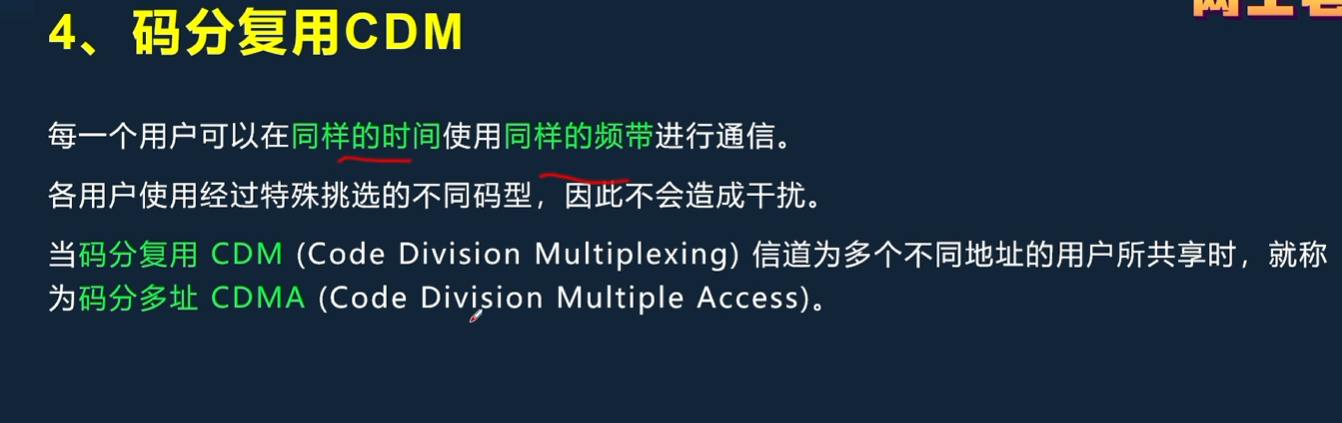

第四，码分复用（CDM）突破时空维度限制，在相同时间、相同频段内，依靠用户专属的正交码片序列实现多址接入，其核心在于码片间的数学正交性保障信号可分离性；CDMA移动通信系统即为此类技术的典型代表，其抗干扰性强、频谱利用率高、软容量特性突出。

最终结论明确：四种静态复用技术并非彼此替代，而是依据传输介质特性（如铜缆、无线、光纤）、业务需求（如实时性、突发性）及成本约束进行协同选用；而WDM因其在光纤通信中无可比拟的扩容能力，已成为现代高速骨干网与接入网的绝对主流方案。

• 重要细节
  在技术实现层面，频分复用需配置带通滤波器以精确分离各子频带，其频谱规划必须预留足够保护间隔以防邻道干扰；时分复用要求全网严格同步，各节点时钟偏差须控制在纳秒级，否则将引发时隙漂移与数据错位；波分复用系统由合波器（MUX）与分波器（DEMUX）构成，对激光器波长稳定性（±0.1 nm）、光放大器增益平坦度及色散补偿精度提出严苛要求；码分复用则高度依赖伪随机码设计，常用码型包括Walsh码、m序列与Gold码，其归一化内积计算公式为：(1/n) × Σ(x_i × y_i)，其中n为码片长度，x_i、y_i分别为两序列第i位取值（+1或−1），结果为0即满足正交条件。课程以四站点CDMA实例详述解调过程：接收端将混合信号分别与各站码片序列执行归一化内积运算，结果为+1表示发送比特“1”，为−1表示发送比特“0”，为0表示未发送；该运算本质是相关检测，体现了CDM“地址码即信道”的独特思想。此外，课程明确指出，尽管FDM、TDM、WDM、CDM同属静态复用，但WDM常被单独强调，因其工作于光频段（1260–1675 nm），频率高达10^14 Hz量级，单波长通道即可支持10 Gbps以上速率，远超传统射频频谱资源总量。最后，真题解析环节揭示关键判据：判断某接入技术是否采用TDM，应聚焦其上下行信道分离机制——GPON/EPON虽使用TDM-PON架构，但其上下行隔离依赖WDM而非TDM，故正确答案为WDM选项；此细节凸显了对复用技术适用边界的精准把握，是网络工程师必须掌握的核心辨析能力。

第1.5章 数字传输系统：从传统专线到现代光网络的演进

引言：数字传输系统的核心地位与技术演进脉络
本章系统阐述数字传输系统（Digital Transmission System）的基本原理、历史发展与技术架构。作为现代通信网络的物理层基础，数字传输系统承载着电信运营商专线业务的关键数据流，其核心在于将原始信息转换为可在信道中高效、可靠传输的数字信号。区别于传统电话网所依赖的模拟信号（Analog Signal），数字传输系统通过脉冲编码调制（Pulse Code Modulation, PCM）实现语音等连续信号的数字化采样与量化。课程重点解析了四类具有代表性的技术标准：以T1和E1为代表的早期准同步数字体系；以SONET（Synchronous Optical Network，同步光网络）为代表的北美主导标准；以SDH（Synchronous Digital Hierarchy，同步数字系列）为代表的全球统一国际标准；以及面向未来的OTN（Optical Transport Network，光传输网）与PTN（Packet Transport Network，分组传输网）。理解这些标准的技术参数、复用机制与适用场景，是构建现代骨干通信网络知识体系的基石。

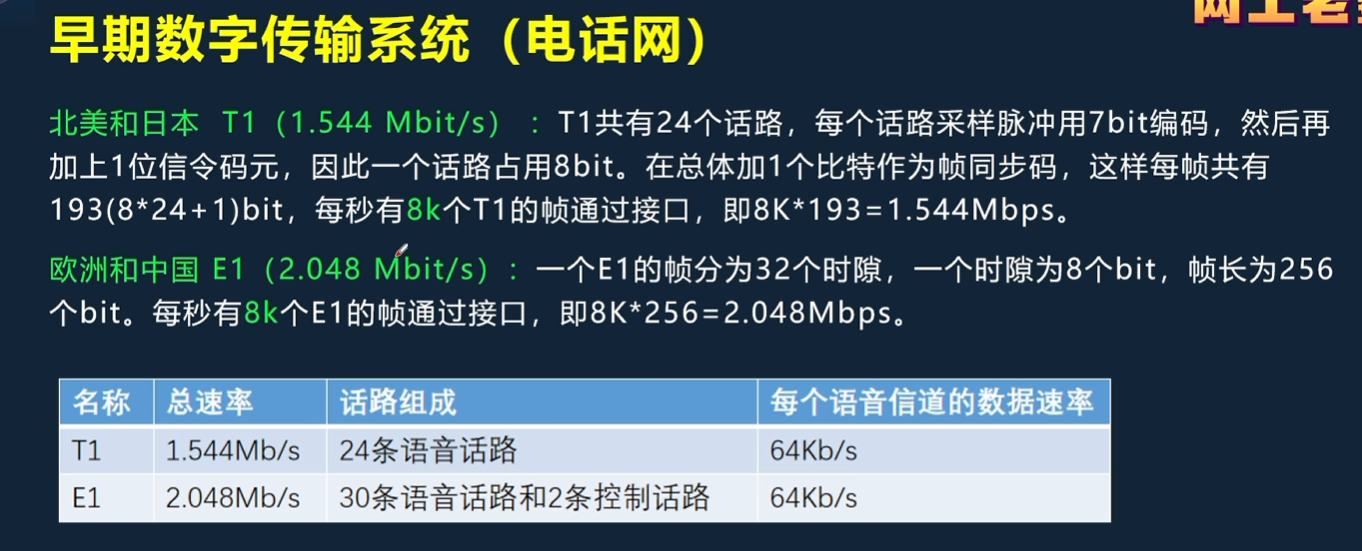

早期数字传输系统：T1与E1标准的技术剖析
早期数字传输系统植根于传统公共交换电话网（PSTN），其设计目标是在模拟基础设施上叠加数字通道。由于PSTN原生传输模拟信号，因此必须引入PCM技术进行模数转换。T1标准主要应用于北美与日本，其基本带宽为1.544 Mbps。该速率由24个独立的话路（Voice Channel）复用而成，每个话路采用8位二进制编码（7位PCM数据 + 1位信令比特（Signaling Bit）），构成一个8位字节。24个话路共占用192比特，再额外添加1位同步比特（Synchronization Bit），形成一帧总计193比特的数据结构。该帧的传输周期被严格固定为125微秒，由此推算出每秒可传输8000帧（1秒 ÷ 125微秒 = 8000），最终带宽为 8000帧/秒 × 193比特/帧 = 1,544,000 bps，即1.544 Mbps。
与之对应，E1标准为中国及欧洲广泛采用，其结构更为规整。一帧被划分为32个时隙（Time Slot），其中30个用于承载用户话音或数据（TS1–TS15, TS17–TS31），1个用于帧同步（TS0），1个用于信令（TS16）。每个时隙由8位组成，故一帧总长为32 × 8 = 256比特。同样遵循125微秒/帧的周期，每秒传输8000帧，其带宽为 8000 × 256 = 2,048,000 bps，即2.048 Mbps。这一设计体现了从T1的“信令嵌入”到E1的“信令分离”的演进，提升了信令管理的灵活性与可靠性。
T1标准：北美/日本专用，1.544 Mbps，24话路，193比特/帧（8×24+1），8000帧/秒。
E1标准：中国/欧洲通用，2.048 Mbps，32时隙（30用户+1同步+1信令），256比特/帧，8000帧/秒。
共同基础：均依赖PCM进行模拟信号数字化，均采用时分复用（Time Division Multiplexing, TDM）技术实现多路信号在单一物理链路上的并行传输。
核心约束：二者均为准同步（Plesiochronous）系统，各支路时钟存在微小偏差，需通过码速调整等机制进行缓冲与对齐。

SONET与SDH：迈向全球同步数字体系
为克服准同步系统的互操作性瓶颈，美国率先制定了SONET标准，而国际电信联盟（ITU）则在此基础上发展出全球统一的SDH标准。二者虽在具体参数上存在差异，但共享同步传输（Synchronous Transmission）这一根本范式，即所有网络节点均锁定于一个高精度主时钟源，彻底消除了帧定位与指针调整的复杂性。

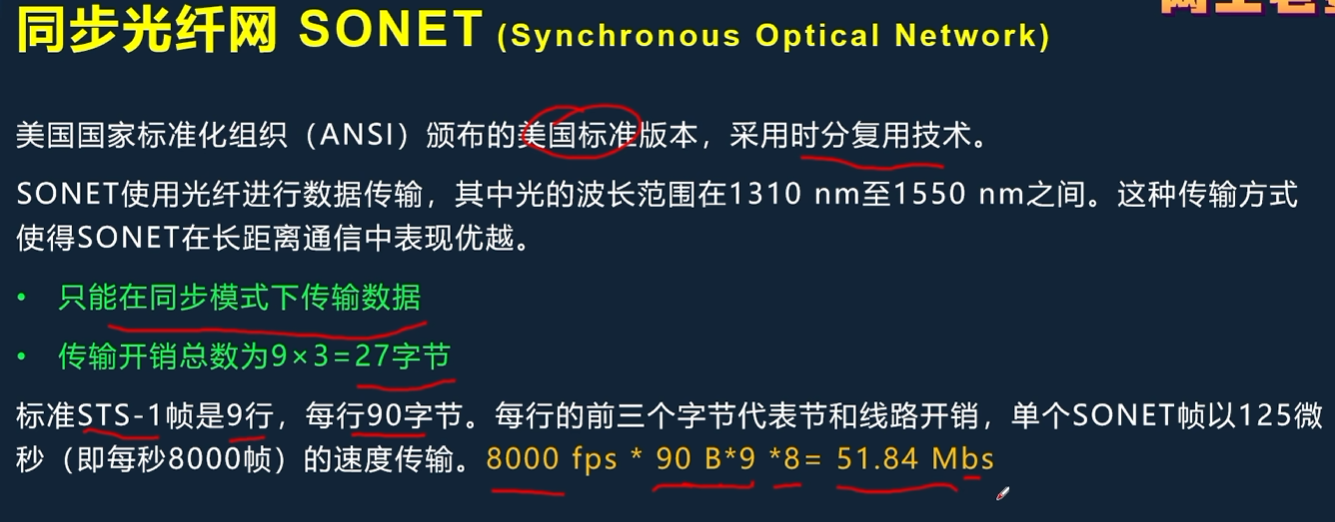

SONET的核心单元是STS-1（Synchronous Transport Signal level-1）帧，其结构为9行 × 90列 = 810字节。其中，前3行 × 9列 = 27字节为传输开销（Overhead），用于网络管理、性能监控与故障定位。帧周期同样为125微秒，故每秒8000帧。其净荷带宽计算为：8000帧/秒 × (810字节/帧 × 8比特/字节) = 51.84 Mbps。SONET的突出特点是仅支持同步模式，且其开销结构相对固定。

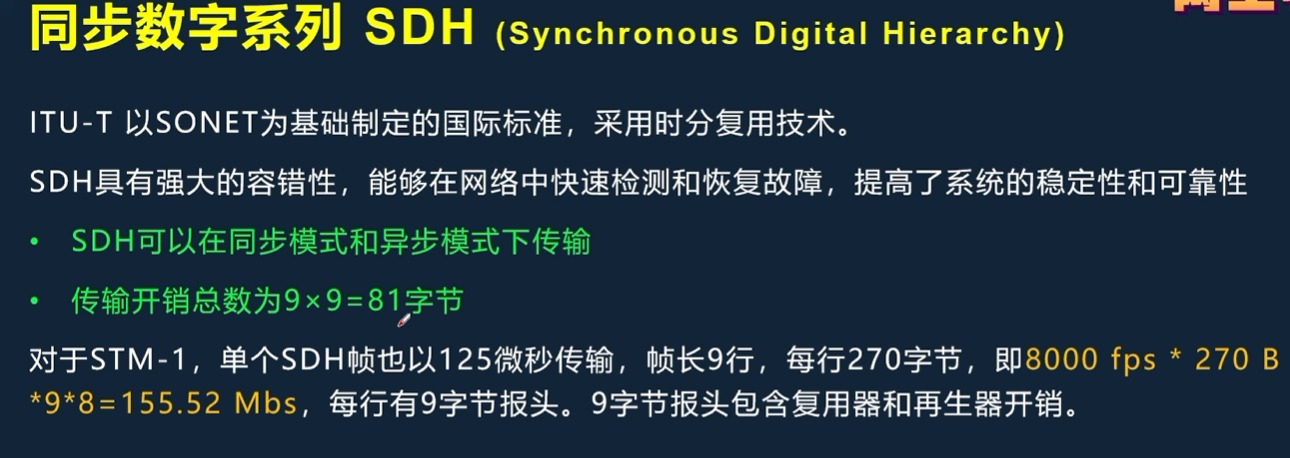

SDH则定义了STM-1（Synchronous Transport Module level-1）帧，结构为9行 × 270列 = 2430字节。其开销区域为9行 × 9列 = 81字节，是SONET STS-1开销（27字节）的三倍，这与帧总容量扩大为三倍（2430 ÷ 810 = 3）完全匹配，从而保持了开销占比恒定（81/2430 ≈ 27/810 = 1/30）。STM-1的带宽为 8000 × 2430 × 8 = 155.52 Mbps，常简称为155 Mbps。SDH的关键优势在于其双模兼容性：既支持严格的同步传输，也允许在特定条件下进行异步映射，极大增强了网络的部署灵活性与业务适配能力。
SONET：美国标准，同步传输，STS-1 = 51.84 Mbps，开销27字节，仅支持同步模式。
SDH：ITU国际标准，同步传输，STM-1 = 155.52 Mbps，开销81字节，支持同步与异步模式。
技术统一：SDH实现了全球范围内的标准统一，终结了T1/E1等区域性标准带来的互联互通障碍。

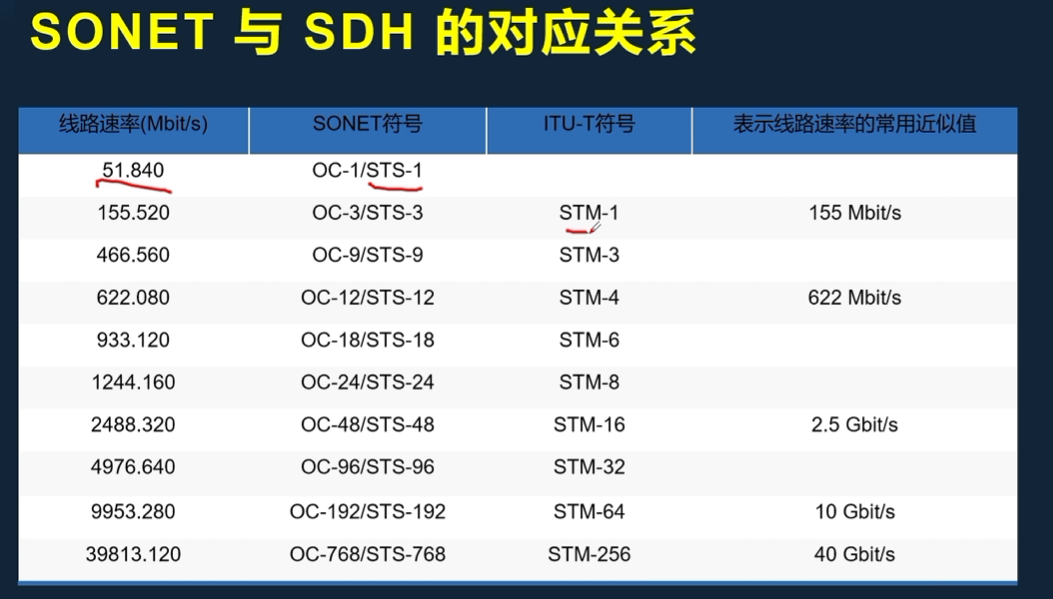

复用层级：二者均采用等级化复用结构（如STM-4 = 4×STM-1 = 622.08 Mbps；STM-16 = 16×STM-1 = 2.488 Gbps），为网络扩容提供了清晰路径。

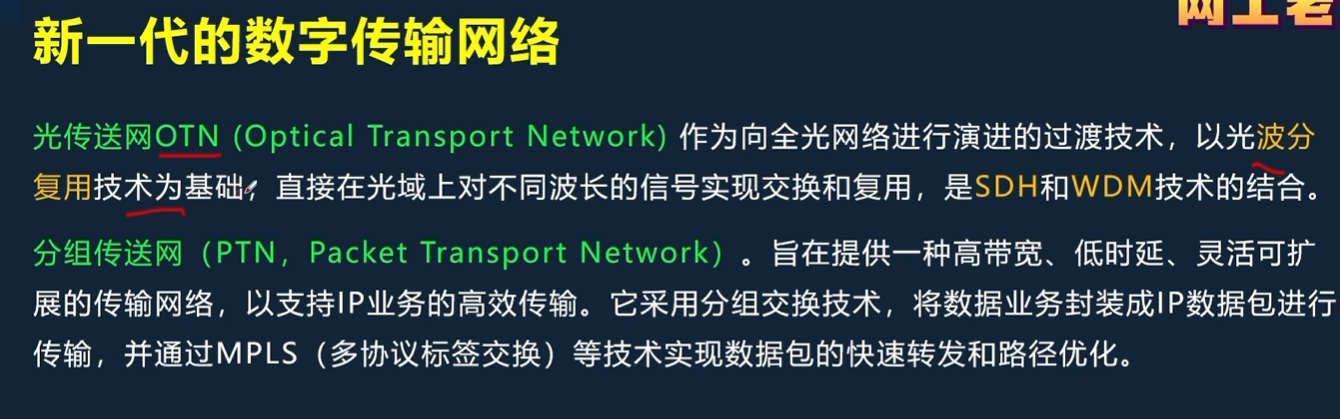

新一代传输网络：OTN与PTN的融合演进

随着IP业务流量呈指数级增长，传统基于TDM的SONET/SDH网络在带宽效率与业务灵活性方面渐显疲态。为此，新一代传输网络应运而生，其核心特征是多技术融合与业务感知。
光传输网（OTN）以波分复用（Wavelength Division Multiplexing, WDM）为物理层基础，将多个不同波长的光信号复用至一根光纤中，从而突破单波长的速率瓶颈。OTN并非简单替代SDH，而是将其强大的TDM复用、开销管理与保护倒换能力，与WDM的超大容量特性深度结合。OTN定义了全新的帧结构（如ODUk），具备端到端的连接监控、电层交叉调度与完善的前向纠错（FEC）机制，成为现代骨干网与城域核心层的绝对主力，支持从2.5Gbps到40Gbps乃至100Gbps以上的高速率传输。
与之互补的是分组传输网（PTN），它专为承载IP业务而优化，采用分组交换（Packet Switching）技术，而非传统的电路交换。PTN的核心价值在于其高带宽、低时延、灵活可扩展的特性。它能根据IP数据包的优先级与服务质量（QoS）要求，动态分配网络资源，实现带宽的精细化利用与业务的差异化保障。在实际网络架构中，OTN通常部署于核心层与骨干层，负责海量数据的长距离、大容量汇聚；而PTN则广泛应用于汇聚层与接入层，构成弹性、智能的环形或网格状网络，高效连接基站控制器（BSC）、无线网络控制器（RNC）等无线侧设备，完美支撑4G/5G移动回传业务。
OTN：融合WDM与SDH优势，面向骨干网，提供大容量、高可靠、强管理的光层传输。
PTN：基于分组交换，面向IP业务，提供高带宽、低时延、QoS保障的灵活接入与汇聚。

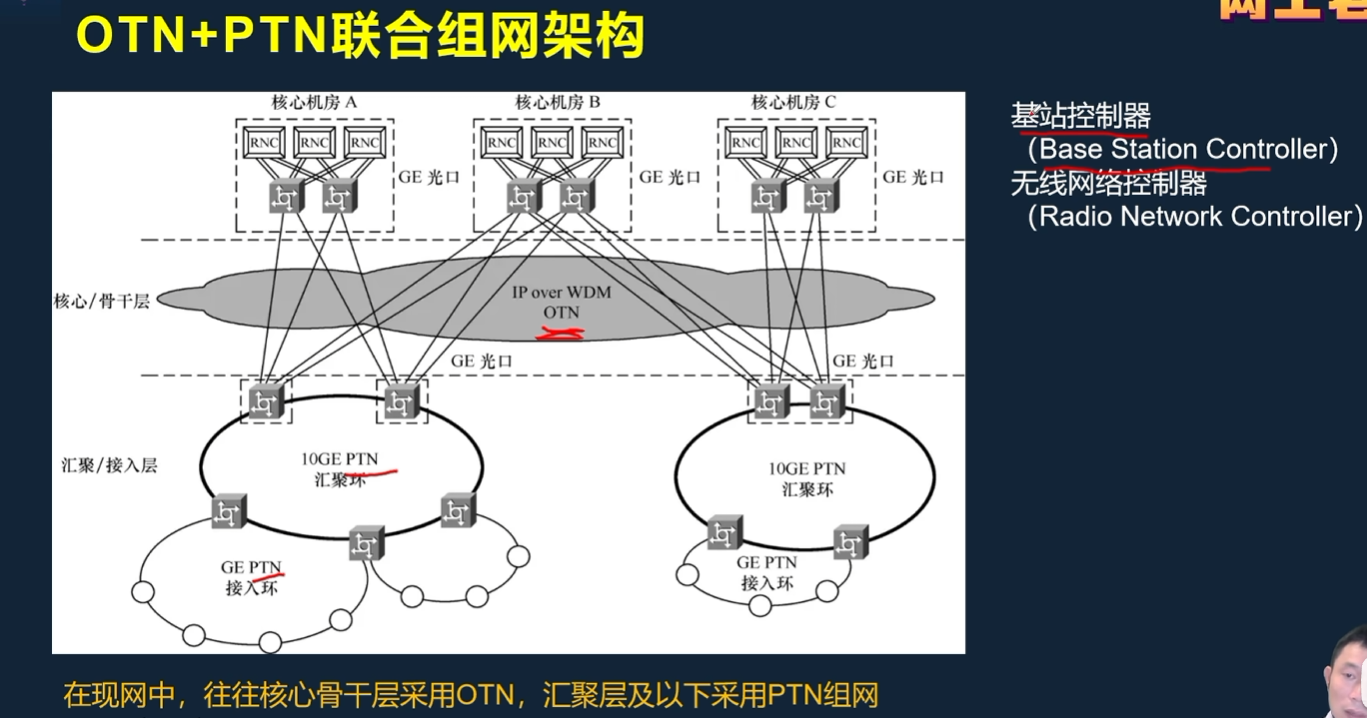

网络分层：OTN（核心/骨干） + PTN（汇聚/接入）构成了当前主流的“光-电”协同传输架构。

术语辨析：BSC（Base Station Controller）与RNC（Radio Network Controller）是移动通信网络中的关键控制节点，其承载需求直接驱动了PTN的规模部署。
结论：标准化、同步化与智能化的演进逻辑
综观数字传输系统的发展史，其演进轨迹清晰地呈现出三大主线：标准化、同步化与智能化。从T1/E1的区域性割裂，到SONET/SDH的全球统一，再到OTN/PTN的开放融合，每一次技术跃迁都伴随着更高级别的互操作性与更广泛的产业共识。同步化则从准同步的“近似一致”，进化为全网时钟锁定的“精确一致”，最终延伸至PTN中基于分组的时间戳与同步以太网（SyncE）等新机制，确保了5G等严苛业务的时延与抖动要求。而智能化，则体现在OTN的自动故障定位、PTN的动态QoS策略以及二者共同支撑的SDN（软件定义网络）控制平面之上。本章所学不仅是对一系列技术参数的记忆，更是对通信网络底层逻辑——即如何在物理限制下，通过精妙的协议设计与架构创新，持续提升信息传输的效率、可靠性与适应性——的一次深刻认知

第1.6章 互联网接入技术：从拨号上网到无源光网络的演进

引言：接入技术的核心使命与关键概念
本章系统阐述互联网接入技术（Internet Access Technology）的发展脉络与技术原理，其核心使命在于解决“最后一公里”（Last Mile）问题——即如何将海量终端用户高效、稳定、经济地连接至本地互联网服务提供商（ISP，Internet Service Provider）。这一环节直接决定了终端用户的上网体验、带宽能力与服务质量。课程所涵盖的关键技术包括：电话网拨号接入（Dial-up）、数字用户线路（DSL，Digital Subscriber Line）、光纤同轴混合网（HFC，Hybrid Fiber-Coaxial）、以及当前主流的光纤接入（Fiber-to-the-x, FTTx）技术。其中，非对称数字用户线路（ADSL，Asymmetric DSL）、无源光网络（PON，Passive Optical Network）、光线路终端（OLT，Optical Line Terminal）、光网络单元（ONU，Optical Network Unit）与光配线网（ODN，Optical Distribution Network）构成现代宽带接入体系的核心术语体系，是理解全链路架构与协议机制的基础。
一、电话网拨号接入：互联网普及的起点与局限
作为最早期的民用互联网接入方式，电话网拨号接入依托传统公共交换电话网（PSTN），通过调制解调器（Modem，俗称“猫”）实现数字信号与模拟语音信号的相互转换。该技术存在显著的物理与经济瓶颈：
速率极低：理论最高速率为56 KB/s（千字节每秒），实际使用中常低于此值；
信道独占：上网期间电话线路被完全占用，导致无法同时通话，呈现“占线”状态；
计费模式昂贵：普遍采用按时间计费或按流量计费，单位成本高，严重制约持续在线行为。
“那时候上网只能是简单的浏览一些网页，或者是做一些QQ的即时通讯，你没有办法去看在线视频、在线电影，更没办法去玩一些大型的游戏。”
该技术仅适用于文本类轻量应用，已完全退出历史舞台，但其作为互联网大众化启蒙载体的地位不可忽视。
二、DSL技术：在既有铜缆上实现带宽跃升
为克服拨号接入的缺陷，数字用户线路（DSL）应运而生，其中以非对称数字用户线路（ADSL）最具代表性。其技术突破在于利用电话线中未被语音通信占用的高频段频谱资源，通过频分复用（FDM）实现数据与语音的并行传输：
非对称性设计：下行带宽（如8 Mbps、20 Mbps）远高于上行带宽（如1 Mbps），契合用户“下载多、上传少”的典型行为模式；
共存兼容性：语音通话与互联网接入可同时进行，无需额外布线；
调制技术先进：采用离散多音调（DMT，Discrete Multi-Tone）调制，将可用频带划分为256个子载波，动态分配信噪比最优子信道，提升抗干扰能力。
ADSL系统由局端DSLAM（Digital Subscriber Line Access Multiplexer）与用户端ATU-R（ADSL Transceiver Unit–Remote）构成，形成端到端的点对多点铜缆接入架构，成为2000年代家庭宽带主力方案。
三、HFC网络：有线电视基础设施的宽带再利用
光纤同轴混合网（HFC）是另一条重要的演进路径，其本质是复用既有有线电视网络（CATV），在骨干段部署光纤，在用户接入段保留同轴电缆，从而规避大规模入户重布线的高昂成本：
双工机制：下行信道（电视信号+互联网数据）与上行信道（用户回传数据）采用频分复用（FDM）隔离，典型配置为下行50–860 MHz、上行5–42 MHz；
关键设备：用户侧需配备Cable Modem（线缆调制解调器）用于互联网接入，以及机顶盒（Set-Top Box）完成模拟/数字信号转换；
共享介质特性：同轴段为共享总线结构，带宽在多个用户间动态竞争，易受噪声与节点数影响，性能稳定性弱于点对点光纤。
HFC虽曾广泛部署，但因扩展性与安全性限制，正逐步被全光纤方案替代。
四、FTTx光纤接入：迈向万兆时代的“胖网络”
当前主流接入技术为光纤到户（FTTH）、光纤到房间（FTTR）等FTTx系列，其底层架构普遍采用无源光网络（PON）——一种典型的“胖网络”（Fat Network）模型：
无源特性：核心器件分光器（Splitter）无需供电，仅依赖物理光学分束，极大降低故障率与运维成本；
拓扑结构：由局端OLT、光分配网络ODN（含分光器与光缆）及用户端ONU/ONT（光网络终端）组成，支持1:32或1:64分光，单根主干光纤可服务数十用户；
双工与复用机制：
下行（OLT→ONU）：采用波分复用（WDM），波长1490 nm，以广播方式发送，各ONU依据LLID（Logical Link ID）或NUID（Network Unit ID）过滤专属数据；
上行（ONU→OLT）：采用时分复用（TDMA），ONU须经OLT授权获取时隙（Time Slot）后方可发送，杜绝冲突；擅自发光者称为“流氓ONU”，将被系统隔离。
主流PON标准包括EPON（Ethernet PON）与GPON（Gigabit PON），后者凭借更高效率与更强管理能力成为市场主导；最新演进为XG-PON（10G-PON），提供上下行对称10 Gbps带宽，支撑超高清视频、云游戏、VR/AR等高带宽应用。
结论：技术演进逻辑与未来方向
互联网接入技术的演进史，本质上是一部带宽持续倍增、介质不断升级、架构日趋简化的历史。从拨号的56 KB/s到XG-PON的10 Gbps，速率提升逾18万倍；从语音与数据互斥，到全业务融合承载；从有源节点密集部署，到无源分光器零功耗运行——每一次迭代均以成本可控性、部署便捷性、性能可扩展性为根本导向。当前，FTTR+Wi-Fi 6/7的室内全光组网正加速普及，而50G-PON与面向6G的光无线融合接入已成为下一代研究焦点。掌握PON体系中OLT、ONU、ODN的协同逻辑，以及WDM/TDMA双工机制，不仅是网络工程师的核心能力，更是构建数字社会信息底座的知识基石。

第2.1章 数据链路层的核心功能与技术原理（书章节式详述）

引言：数据链路层在五层网络模型中的战略定位
在计算机网络体系结构中，数据链路层（Data Link Layer）作为OSI七层模型的第二层、TCP/IP五层模型的第二层（即倒数第二层），承上启下，是物理层与网络层之间至关重要的桥梁。其核心使命在于：将网络层交付的数据包（Packet）可靠、有序、无歧义地传送至相邻节点，为上层提供“逻辑链路”服务。本章系统阐述该层三大根本性功能——封装成帧、透明传输与差错检测，并深入剖析支撑其实现的关键技术机制，包括帧定界符、字节填充与零比特填充、CRC循环冗余校验、奇偶校验及海明码等。所有概念均严格依据视频讲授内容展开，不引入外部知识，确保理论溯源清晰、技术细节精准。
一、封装成帧：构建可识别的数据传输单元
封装成帧是数据链路层最基础且首要的功能。其本质是在网络层交付的原始数据（即数据包）前后分别添加首部（Header）与尾部（Trailer），从而构造出一个结构完整、边界明确的数据帧（Frame）。该帧即为链路层进行传输的基本单位。
帧结构示例：以太网帧中，首部包含源/目的MAC地址（Media Access Control Address）、类型字段等；尾部则附加帧校验序列（FCS, Frame Check Sequence）。
MTU约束机制：封装前须严格遵循最大传输单元（MTU, Maximum Transmission Unit）限制。例如，以太网标准MTU值为1500字节，指网络层封装后的数据包总长不得超过此值；链路层在此基础上再添加首部与尾部，故最终帧长必然大于1500字节。
帧长设计的双重考量：
上限约束：在广播型信道（如传统以太网）中，节点需通过竞争（如CSMA/CD）获取信道使用权。若帧过长，单次独占信道时间过久，将严重损害网络公平性与实时性。
下限约束：帧过短则无法满足冲突检测时长要求（如CSMA/CD中，帧发送时间须大于信号在网络中最远两端传播时延的两倍），导致冲突无法被及时发现。
关键结论：封装成帧不仅是格式转换，更是对传输效率、公平性与可靠性进行系统性权衡的设计结果。
二、透明传输：突破控制字符的语义壁垒
透明传输旨在确保任意比特组合的数据（包括与帧定界符完全相同的字节序列）均能被无损、无歧义地传送，避免接收方因误判定界符而错误截断帧。
问题根源：帧通常以特定标志字节（如0x7E）标识起始与结束。若用户数据中恰好出现该字节，接收方将提前终止帧解析，造成数据丢失或帧解析失败。
两大主流解决方案：
字节填充（Byte Stuffing）：适用于异步传输场景（如串口通信）。当数据中出现与标志字节相同的内容时，在其前插入一个转义字符（ESC, Escape Character，如0x7D）。接收方识别ESC后，即知其后一字节为普通数据，需去除ESC并还原原值。此机制类同编程语言中的“转义”（Escape）概念（如\n表示换行而非字面字符n）。
零比特填充（Bit Stuffing）：适用于同步传输场景（如HDLC协议）。发送方在数据流中每检测到连续5个1时，自动插入1个0；接收方则在收到连续5个1后，自动删除其后紧跟的0。此举破坏了可能被误判为标志位（如01111110）的比特模式，保障了数据流的“透明性”。
技术本质：透明传输并非消除控制字符，而是通过协议约定的“编码—解码”规则，将控制语义与数据语义彻底分离。
三、差错检测：筑牢链路传输的可靠性基石
物理信道固有噪声导致比特翻转（0→1或1→0）不可避免。差错检测功能使接收方能主动识别传输错误，为后续重传或纠错提供决策依据。本层不负责“纠正”，而聚焦于“检出”。
CRC循环冗余校验（Cyclic Redundancy Check）：
核心思想：在帧尾附加一个冗余码（即FCS），该码由发送方依据生成多项式（Generator Polynomial）对原始数据进行模2除法运算得出。
运算规则：采用模2除法（等价于按位异或XOR），其法则为“相同为0，相异为1”，且不考虑进位。
校验过程：接收方用同一生成多项式对接收帧（含FCS）做模2除法。若余数为0，判定无错；否则判定出错。
实例佐证：视频中以生成多项式G(x) = x⁴ + x³ + x + 1（对应二进制11011）为例，原始数据101001补4个0后参与运算，所得4位余数即为FCS。以太网帧FCS即采用CRC-32算法。
奇偶校验（Parity Check）：
原理：在数据后添加1位校验位，使整个码字中1的个数为奇数（奇校验）或偶数（偶校验）。
局限性：仅能检测奇数个比特错误。若发生偶数个错误（如2位同时翻转），校验和仍为有效值，错误将被漏检。
海明码（Hamming Code）：
突破性能力：不仅能检错，更能定位并纠正单个比特错误。
实现机制：
校验位数量确定：设数据位数为M，校验位数为K，须满足 2ᴷ ≥ M + K + 1。
校验位位置：置于编号为2的幂次方的位置（即第1、2、4、8…位）。
分组校验：每位校验位负责监督一组数据位（其编号二进制表示中对应位为1的位置）。例如，第3位（011₂）受第1位（001₂）与第2位（010₂）校验位共同监督。
纠错原理：接收方对各校验组重新计算，将出错校验位编号按顺序排列成二进制数，该数值即为出错数据位的精确位置（如0101₂ = 5，表明第5位出错），进而翻转该位完成纠错。
工程取舍：尽管海明码具备纠错能力，但因其计算复杂、开销大，且在物理层误码率极低的前提下，数据链路层普遍采用CRC而非海明码。错误处理策略转为“检测即丢弃+上层重传”（如TCP重传机制），更具性价比。
核心洞见：差错检测技术的选择，是可靠性需求、计算资源消耗与网络环境特性三者动态平衡的结果。
四、信道类型与复用机制：适配不同网络拓扑的底层逻辑
数据链路层功能实现高度依赖其所处的信道类型：
点对点信道（Point-to-Point）：广域网（WAN）典型场景（如PPP协议）。两端直连，无需寻址与信道复用，协议设计简洁。
广播信道（Broadcast Channel）：局域网（LAN）典型场景（如以太网）。多节点共享同一物理介质，必须解决两大核心问题：
寻址：帧中必须包含MAC地址，确保数据准确送达目标节点。
信道复用：因节点数量动态变化，静态复用（如固定时隙/频段）不可行，故采用动态竞争机制（如以太网的CSMA/CD），通过分布式协商决定信道使用权。
架构启示：链路层协议设计绝非孤立，而是深度耦合于其服务的物理网络拓扑与规模特征。
结论：功能协同与工程智慧的典范
综上所述，数据链路层绝非简单的“打包—发送”模块，而是一个集帧结构化、语义无损化与传输可信化于一体的精密系统。其三大核心功能——封装成帧确立传输粒度与边界，透明传输消解控制与数据的语义冲突，差错检测构筑传输质量的最后防线——彼此支撑、环环相扣。从MTU的精妙设定，到CRC与海明码的理性取舍；从字节填充的务实编码，到广播信道下动态竞争的分布式智慧，无不彰显网络工程师在理论严谨性与工程实践性之间所达成的卓越平衡。深刻理解这些原理，不仅为掌握现代网络协议栈奠定坚实根基，更启迪我们在面对复杂系统设计时，如何以简约之道驾驭纷繁之变。
