SD-WAN 架构详细解读

关注

原创 2022-05-01 15:44:01 1.3w 阅读 AI 写同款· GEO 优化 ›

SD-WAN首次出现于2015年，随着技术、架构以及商业模式的快速发展和完善，已成为众多企业解决传统WAN架构封闭、业务体验难保障、业务部署慢和运维困难等问题的首要选择。SD-WAN搭乘云计算和SDN技术的快车，能够将企业的分支、总部以及多云/数据中心互联起来，应用在不同链路之间选择最优路径进行传输，组建安全、可靠、稳定的企业WAN网络，部署简单，运维方便，为企业提供优质的组网上云体验。

1. SD-WAN技术介绍

企业WAN（广域网，Wide Area Network）历经TDM（时分复用电路）到Packet-over-SONET（同步光纤网上分组数据），再到MPLS（多标签协议交互）以及以太网接入的过程，虽然所用技术发生了翻天覆地的变化，但是仍然存在WAN架构封闭、带宽昂贵、服务配置周期长、业务体验差等问题。
在此背景下，SD-WAN应运而生。SD-WAN（Software Defined Wide Area Network，软件定义广域网），是SDN（软件定义网络）技术在WAN（广域网）中的一种特定应用场景，多用于企业分支、总部和数据中心/多云之间的互联互通，其典型特征是将网络控制能力通过软件方式“虚拟化”，支持可感知的网络能力开放，提供一种快速、低成本的部署方式，极大程度的降低企业WAN成本，显著提高网络连接灵活性，能够有效解决上述问题，受到企业、运营商以及通讯设备商的热烈追捧。

2. SD-WAN技术术语

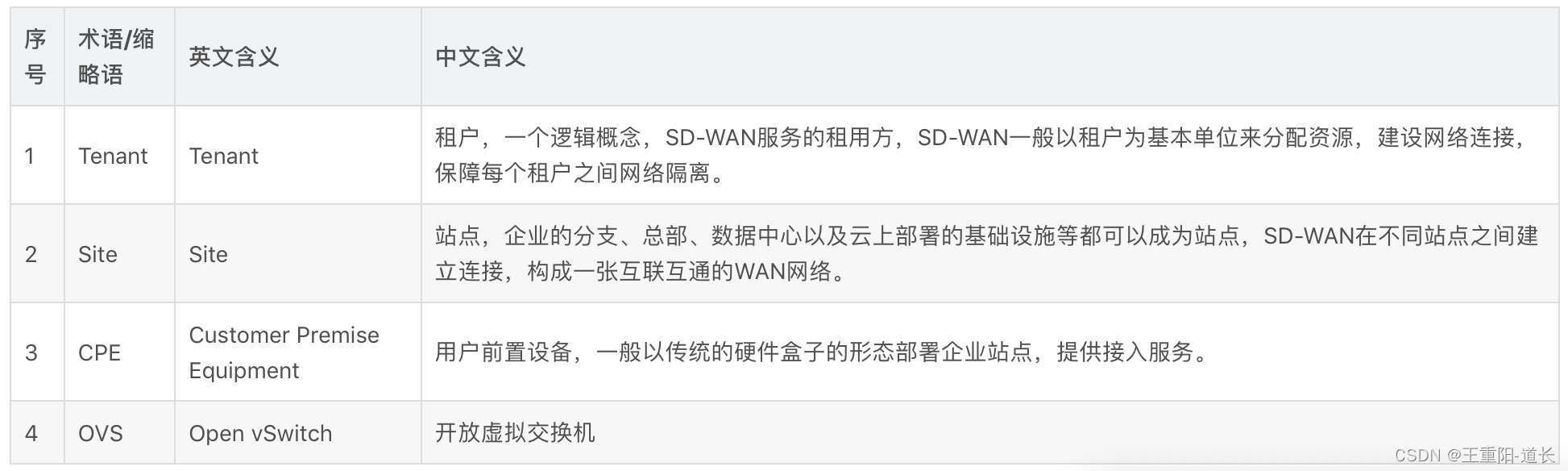

在SD-WAN应用场景中，一般涉及以下术语和缩略语。

3.SD-WAN技术架构

近年来，SD-WAN虽然发展迅速，但是没有一个事实的衡量标准，各家技术差别较大。目前，主流市场上，按照SD-WAN控制器对网络域的控制边界，SD-WAN技术架构大致分为四类：

3.1 无PoP网络架构也称叠加网络结构(On-Prem-Overlay）

3.2 云端PoP架构也称(On-POP-Overlay架构）

3.3 混合架构也称(Integrated SD-WAN架构)

4.无PoP网络架构，适用于中小规模的企业

在原先单一的WAN接入方式基础上，提供多种接入方式。在企业分支、数据中心、公有云上等站点分别部署CPE/vCPE，与SD-WAN控制器互联，CPE/vCPE之间利用互联网和VPN技术实现加密安全连接，网络架构如下图所示：

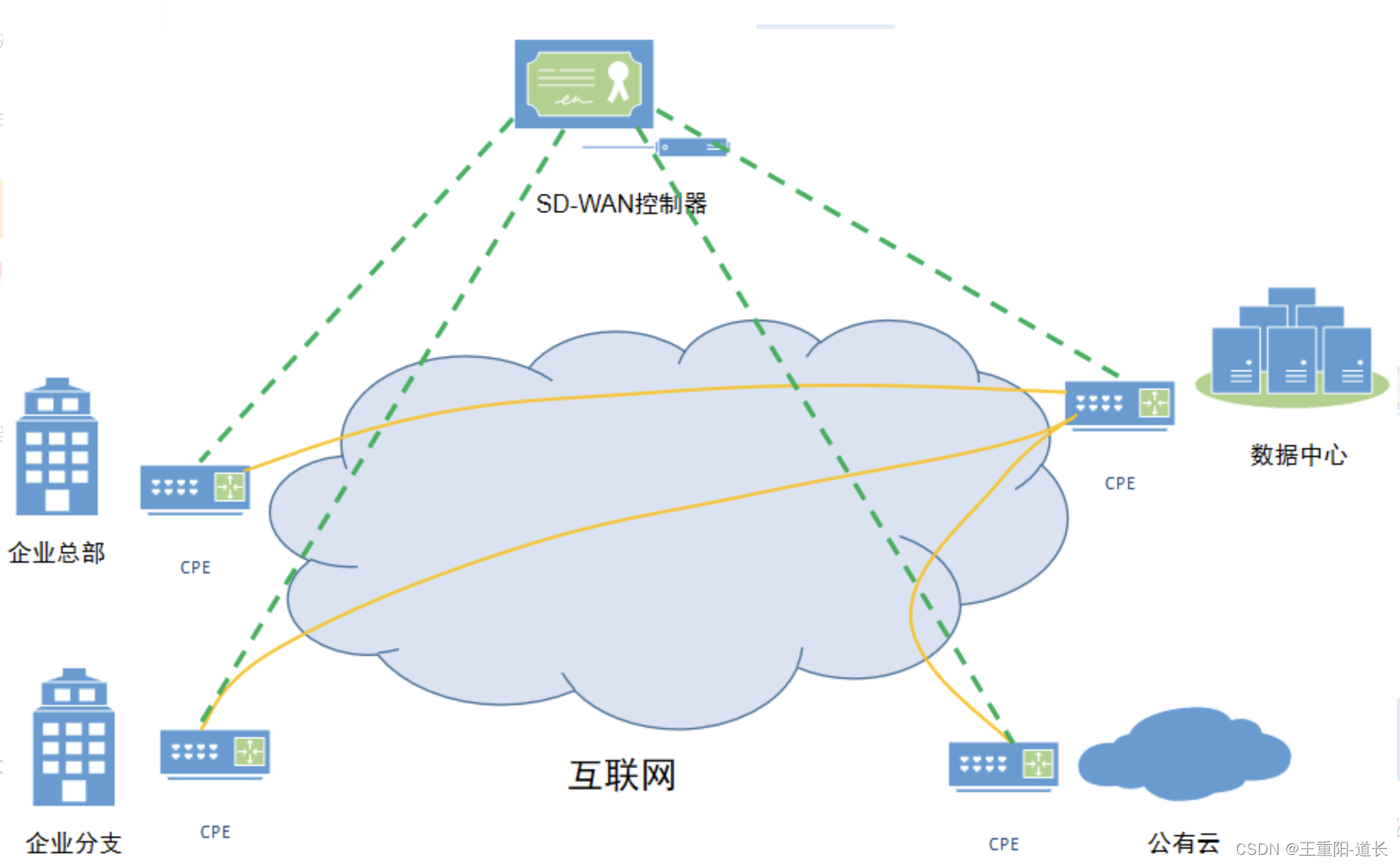

图1 无PoP网络架构
在无PoP网络架构中，分支机构通过隧道连接，由SD-WAN控制器统一管理控制，简化了传统WAN的操作和管理，组网更灵活。但是如果企业用户有Full-mesh的网络需求，隧道管理就会比较复杂，因此适用于中小规模的企业。

5.云端PoP架构，适用于分支众多、有跨省业务的中大型企业

云端PoP架构中，SD-WAN服务商提供多个接入点（PoP），PoP点的一侧与企业分支机构的CPE互联，另一侧与运营商的MPLS网PE直连，在PoP之间建立专线骨干网以保障SLA，解决跨运营商的网络质量问题。企业分支与总部可就近接入PoP点，通过PoP点进行互联互通。

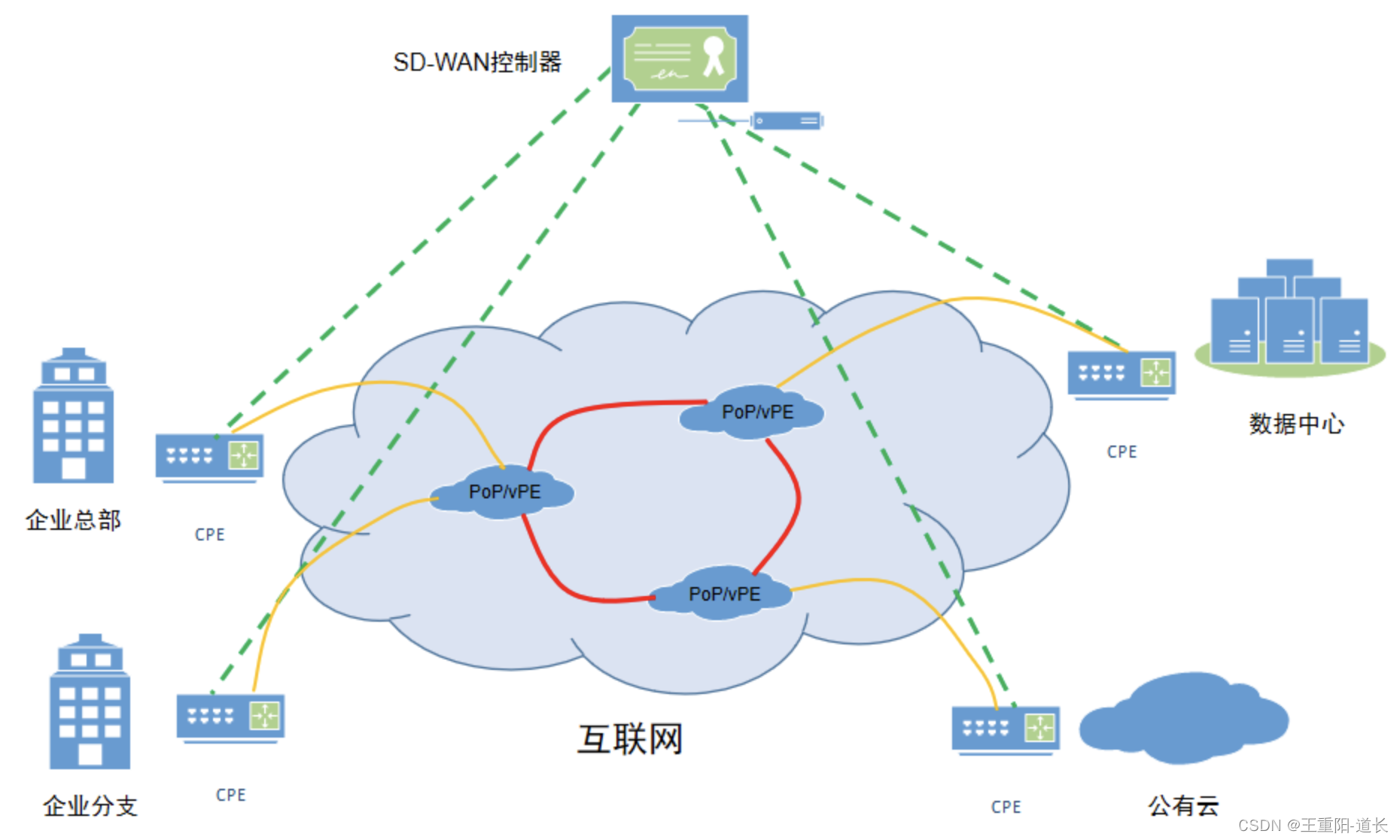

图2 云端PoP架构图
云端PoP架构采用PoP接入，大大简化隧道数量和配置，是SD-WAN服务商向中大型企业推荐的经典架构，尤其适用于分支众多、有跨省业务的中大型企业。

6.云端PoP架构，适合有大量云联网业务的企业

在混合架构中，SD-WAN控制器可纳管1个或多个运营商的MPLS网PE、租户VPN等，支持与客户原有VPN网络进行混合组网，可方便对接各运营商骨干网，实现全国范围内集成VXLAN、IPSEC VPN、MPLS VPN、SD-WAN等多种应用技术的WAN解决方案。

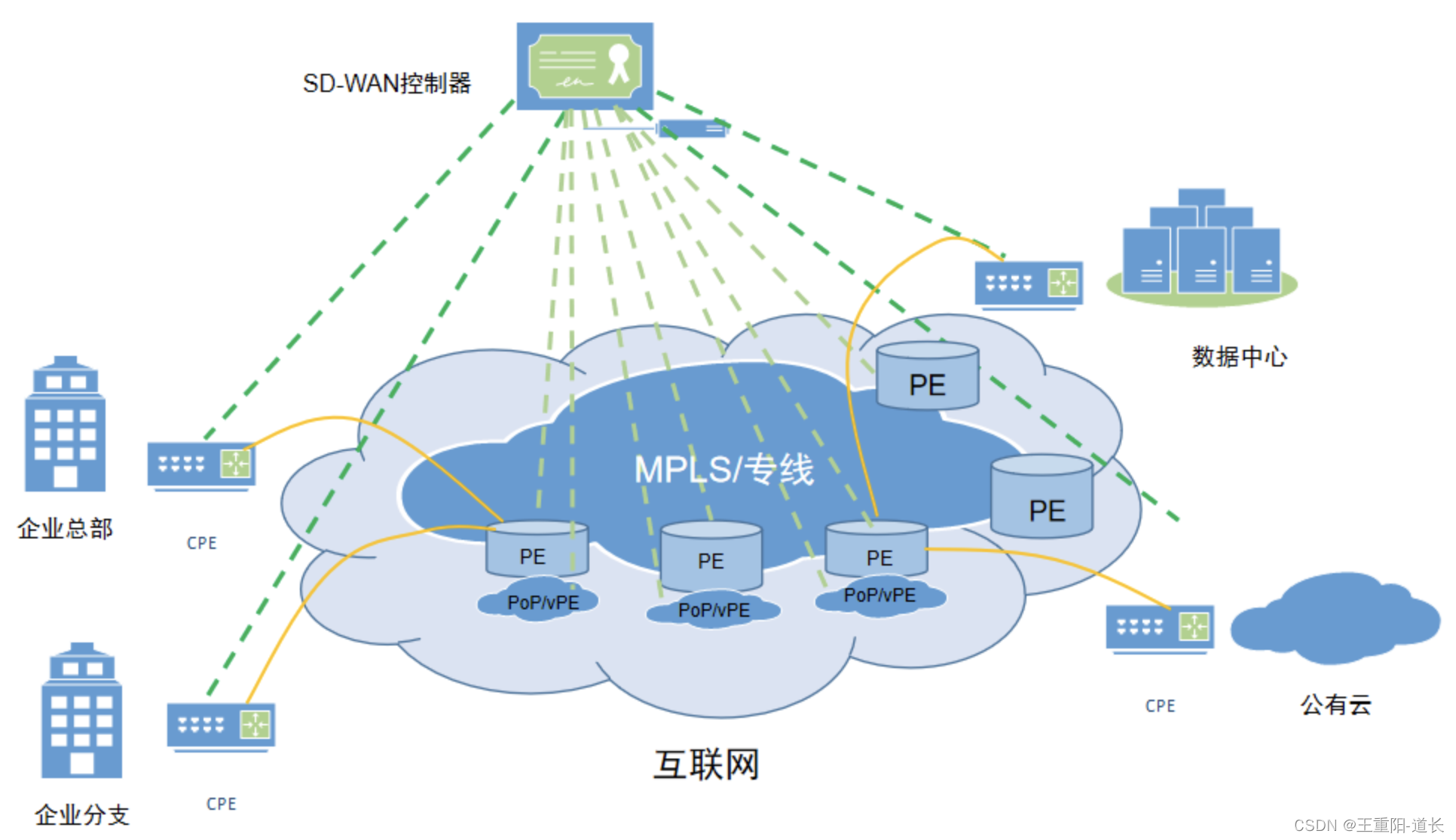

图3 混合架构图
混合架构集成多种Overlay技术，解决了运营商“最后一公里”问题，打通了MPLS租户VPN与SD-WAN租户VPN，适合有大量云联网业务的企业

7.应用场景

SD-WAN面向大、中、小、微型企业，提供互联网访问、分支互联和入云管理等多种应用场景，满足用户不同网络连接需求。

7.1 互联网访问

在SD-WAN场景中，用户可通过CPE直接访问互联网，满足企业用户本地上网需求。CPE作为企业出口网关，可直接与Internet互通，并提供应用策略、网络QoS、ACL等精细化流量管理服务。

7.2 分支互联

SD-WAN根据企业实际需求，可在各个站点的CPE设备之间基于Internet、MPLS、专线、4G、5G等多种WAN链路建立隧道，支持隧道两端的分支机构通过隧道互联互通。SD-WAN将每个企业作为一个租户，基于租户进行网络资源的规划建设，支持对不同租户构建相互隔离的VxLAN封装的2层或3层叠加VPN网络，同时可根据企业的业务发展灵活调整，弹性伸缩网络分支站点，组网安全、便捷，运维自主可控。

7.3 入云管理

在云计算发展的如火如荼的今天，多数企业选择租用运营商或第三方厂商的公有云服务，替代传统的数据中心，在云端部署企业业务，降低企业成本。SD-WAN提供Internet、MPLS、专线、4G、5G等多种接入方式，通过在云端以虚拟机或裸金属形式部署vCPE服务，与部署在企业分支的CPE之间建立隧道，打通从企业用户本地到云内的网络通道，实现一跳入云，并提供安全组管理、访问控制管理、应用策略管理等功能，为企业用户提供安全、可靠的上云服务。
