单片机入门：按键消抖

按键按下都会发出一声响，虽然有的按键声音很轻微，但这都是金属导体碰撞产生的震动，这种现象称为键盘抖动。如果不对键盘的抖动进行处理，按键会对系统电路或程序产生意外的干扰。

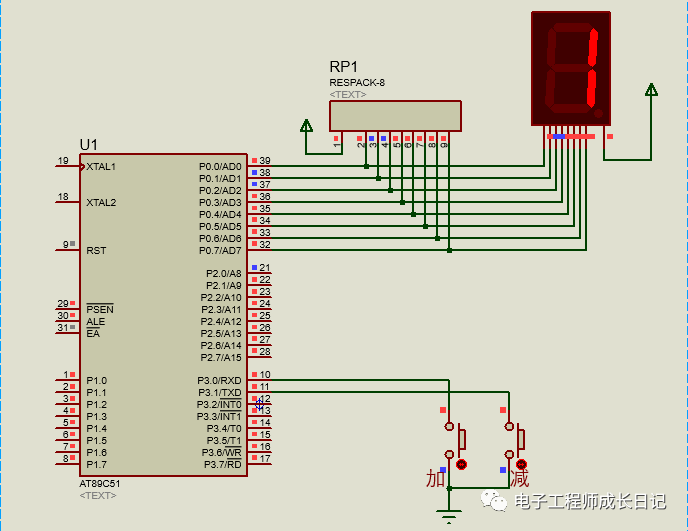

按键按下产生的抖动现象持续的时间不会很久，因此在按键按下后，可延时一段时间跳过抖动，再对按键的状态检测，从而利用延时的方法也可以实现键盘输入。本案例通过两个按键设计，实现对数码管显示数据的调整。利用延时函数消除键盘抖动实现键盘输入电路如图所示：

图中，KEY1、KEY2两个键盘一端分别接P3.0、P3.1，另一端接地，数码管仍使用共阳极数码管。在Proteuse软件中，按键的英文名字为BUTTON，在Switches& Relasy下的Switches里。现在实现两个按键控制数码显示的数字，其中KEY1按下使数字增加，数字到9后变为0，依次循环；KEY2按下使数字减小。

验证程序如下：

#include<reg51.h> #define uchar unsigned charuchar code  seven_seg[10] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};sbit key1 = P3^0;sbit key2 = P3^1;uchar key1_state,key2_state;      //按键按下的状态变量void delay(uchar i){  while(i) i--; }void key_scan(void)            //键盘扫描函数{    if(key1 == 0)               //如果按键按下  {      delay(200);              //延时一段时间，消除键抖    while(key1 == 0);     key1_state = 1;  //再对按键检测，如果确实按下，按键状态变量为1  }  if(key2 == 0)  {      delay(200);    while(key2 == 0)     key2_state = 1;  }}void main(void){    char i;  while(1)  {    key_scan();          //调用键盘扫描函数    if(key1_state == 1)  //判断键盘状态变量，如果为1，说明有按键按下    {      i++;                //显示数据增加      key1_state = 0;    //数据增加后，键盘状态变量清零      if(i>9) i = 0;   //数据增加超过9后，回到0    }    if(key2_state == 1)    {        i--;      key2_state = 0;       if(i < 0) i = 9;    }    P0 = seven_seg[i];    //显示键盘调整数据    P2 = 0xfe;      //数码管SEG0显示  }}

如果按键按下不放开，程序一直执行语句while(key1==0)，这时程序在此处死循环，不能执行其它程序，所以本案例按键抬起后数据才能得到调整。

仿真电路如图：
