本设计采用51单片机实现PWM波的输出，并可通过按键调整PWM波的占空比，进而改变波形。设计中使用了protues8.7进行仿真，Keil5进行程序开发。

具体实现功能

按键控制PWM波输出，通过按键控制PWM波占空比，改变PWM的波形。

设计介绍

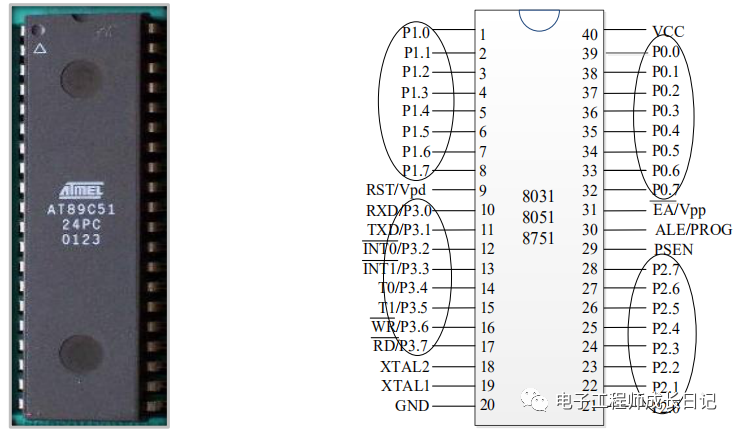

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得51系列单片机为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

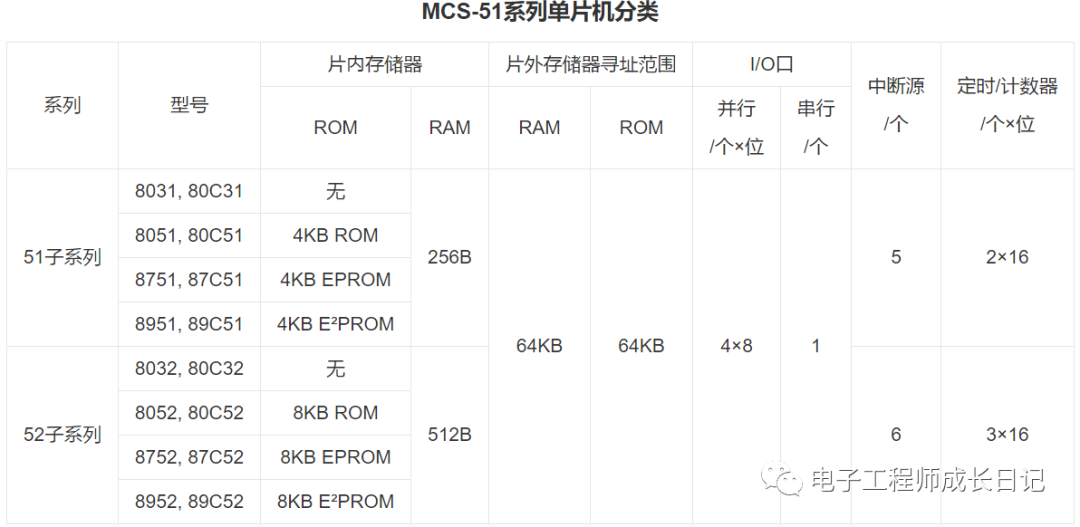

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件，最后测试各项功能是否满足要求。

设计内容

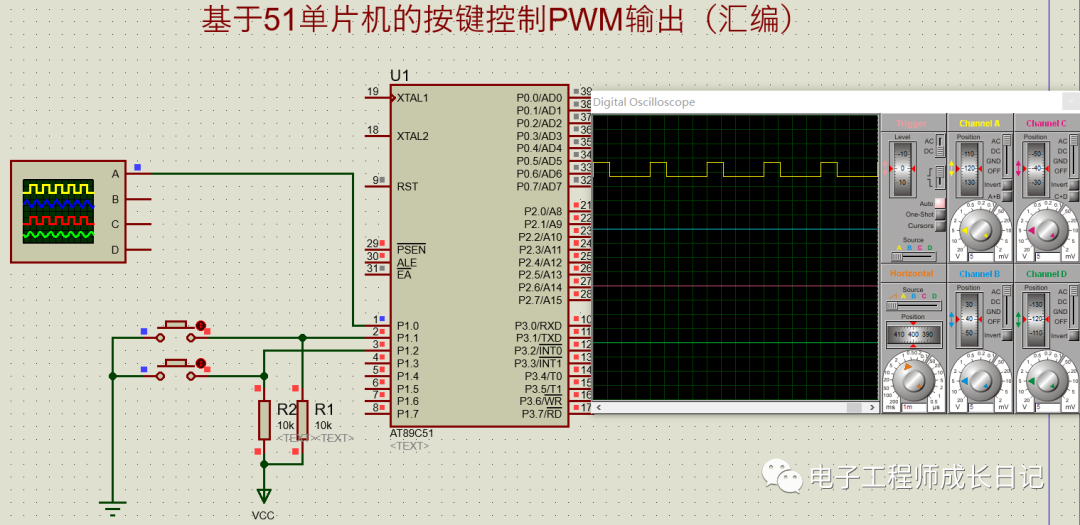

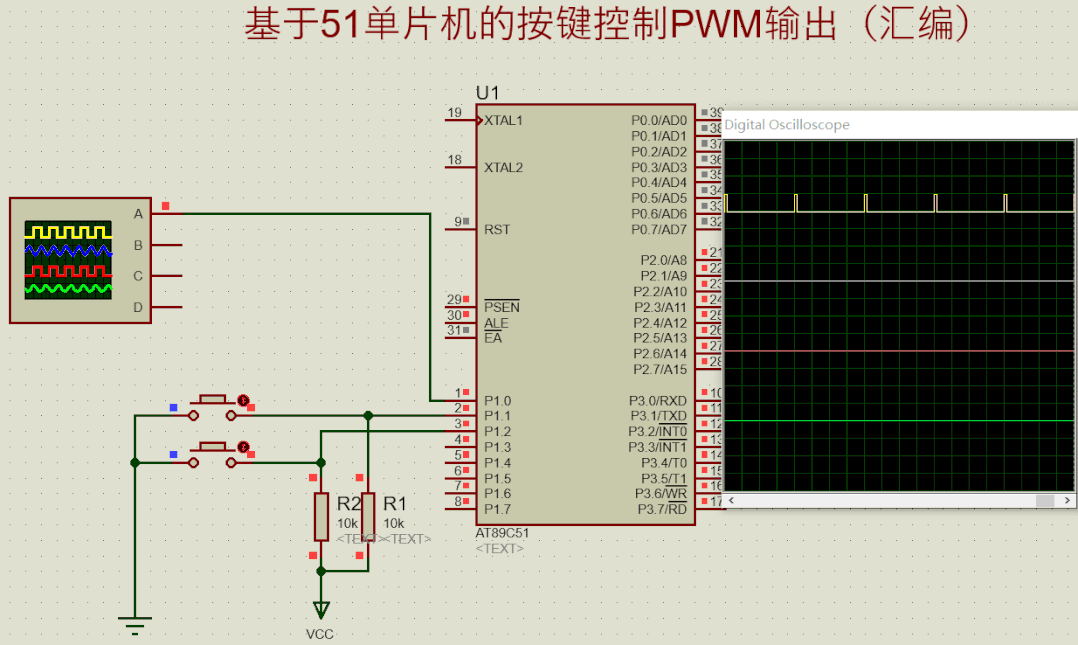

仿真图（protues8.7）

本设计利用protues8.7软件实现仿真设计，具体如图。

注：免费分享，请按照下图自行绘制仿真！！

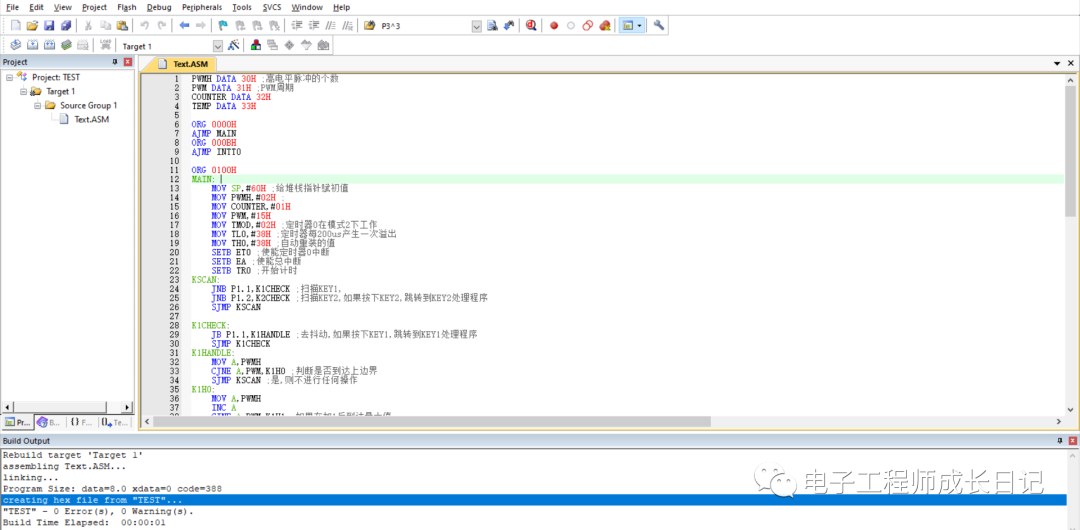

程序（Keil5）

本设计利用KEIL5软件实现程序设计。

注：全部代码免费分享，请自行建立工程！！

本设计由汇编语言编写，全部代码如下：

PWMH DATA 30H ;高电平脉冲的个数 PWM DATA 31H ;PWM周期 COUNTER DATA 32H TEMP DATA 33H ORG 0000H AJMP MAIN ORG 000BH AJMP INTT0 ORG 0100H MAIN:   MOV SP,#60H ;给堆栈指针赋初值   MOV PWMH,#02H ;   MOV COUNTER,#01H   MOV PWM,#15H   MOV TMOD,#02H ;定时器0在模式2下工作   MOV TL0,#38H ;定时器每200us产生一次溢出   MOV TH0,#38H ;自动重装的值   SETB ET0 ;使能定时器0中断   SETB EA ;使能总中断   SETB TR0 ;开始计时 KSCAN:   JNB P1.1,K1CHECK ;扫描KEY1,   JNB P1.2,K2CHECK ;扫描KEY2,如果按下KEY2,跳转到KEY2处理程序   SJMP KSCAN K1CHECK:   JB P1.1,K1HANDLE ;去抖动,如果按下KEY1,跳转到KEY1处理程序   SJMP K1CHECK K1HANDLE:   MOV A,PWMH   CJNE A,PWM,K1H0 ;判断是否到达上边界   SJMP KSCAN ;是,则不进行任何操作 K1H0:   MOV A,PWMH   INC A   CJNE A,PWM,K1H1 ;如果在加1后到达最大值   CLR TR0 ;定时器停止   SETB P1.0 ;P1.0为高电平   SJMP K1H2 K1H1:   CJNE A,#02H,K1H2 ;如果加1后到达下边界   SETB TR0 ;重开定时器 K1H2:   INC PWMH ;增加占空比   SJMP KSCAN K2CHECK:   JB P1.2,K2HANDLE ;去抖动,如果按下KEY2,跳转到KEY2处理程序   SJMP K2CHECK K2HANDLE:   MOV A,PWMH   CJNE A,#01H,K2H0 ;判断是否到达下边界   SJMP KSCAN ;是,则不进行任何操作 K2H0:   MOV A,PWMH   MOV TEMP,PWM   DEC A   CJNE A,#01H,K2H1 ;如果在减1后到达下边界   CLR TR0 ;定时器停止   CLR P1.0 ;P1.0为低电平   SJMP K2H2 K2H1:   DEC TEMP   CJNE A,TEMP,K2H2 ;如果到达上边界   SETB TR0 ;启动定时器 K2H2:   DEC PWMH ;降低占空比   SJMP KSCAN INTT0:   PUSH PSW ;现场保护   PUSH ACC   INC COUNTER ;计数值加1   MOV A,COUNTER   CJNE A,PWMH,INTT01 ;如果等于高电平脉冲数   CLR P1.0 ;P1.0变为低电平 INTT01:   CJNE A,PWM,INTT02 ;如果等于周期数   MOV COUNTER,#01H ;计数器复位   SETB P1.0 ;P1.0为高电平 INTT02:   POP ACC ;出栈   POP PSW   RETI   END
