它只有1MB，却决定一台设备能不能“醒过来”

在工业现场，凌晨三点生产线突然断电，几秒后备用电源接入，指示灯重新亮起，控制面板自检通过，电机逐台恢复——参数、程序、设备编号全部在线，系统无缝回位。这套流程背后，值班工程师清楚：真正让设备“记得自己是谁”的，往往不是主控芯片，而是一颗藏在电路板角落里的Serial NOR Flash。

为什么需要一颗独立的存储芯片？

设备上电后，主控MCU并非“天生”知道自己该做什么。它需要从外部非易失性存储器中读取：

• 启动代码（Bootloader）

• 固件镜像

• 硬件配置参数

• 显示菜单资源

• 传感器校准数据

• 通信协议栈

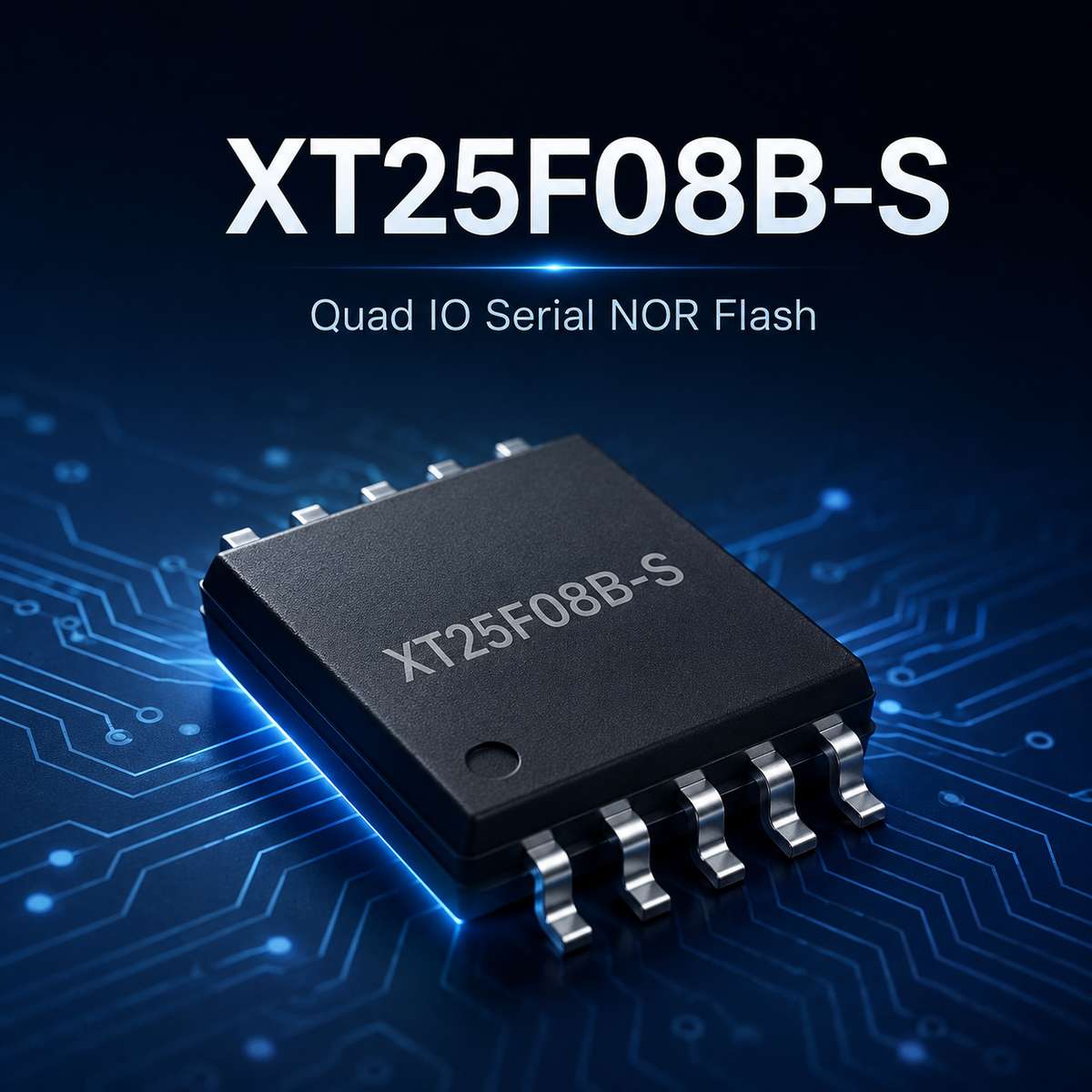

以上内容需要存放在掉电后数据不丢失的存储介质中。XT25F08B-S就是这类应用中的一颗典型器件：8M-bit（1MB）容量，在消费电子、工业控制、IoT模块等领域广泛应用。1MB在当前移动设备视角下确实不大，但对于存放启动程序、参数表和配置信息而言，刚好在“够用、稳定、成本可控”的平衡点上。

接口带宽与启动速度的关系

该芯片支持标准SPI、Dual SPI和Quad SPI三种工作模式。可以把SPI理解为一根数据线，Dual为两根，Quad为四根。在多I/O模式下，数据吞吐能力成倍提升：

对于需要快速启动的设备，更高的读取带宽意味着主控可以更快地从Flash中加载固件到RAM，减少上电后的等待时间。当然，系统启动速度取决于主频、Flash读取效率、固件大小等多因素综合设计，但存储接口带宽确实是其中不可忽视的一环。

存储结构与擦写粒度

XT25F08B-S内部以页（Page）为最小写入单位，每页256字节；擦除操作则支持：

• 4KB扇区擦除

• 32KB块擦除

• 64KB块擦除

• 全片擦除

这种分级粒度在实际工程中的意义是：更新少量配置参数时，只需擦除一个扇区（4KB），而不必整片擦除，既节省时间，也减少对非目标区域的磨损。

典型操作耗时：

• 页编程（256字节）：约0.4ms

• 扇区擦除（4KB）：约70ms

• 全片擦除：约2.5s

数据保护机制

工业设备中，存储芯片内往往保存着设备校准参数、序列号、加密密钥等关键信息。一旦被误写或恶意篡改，可能导致设备异常甚至整批次故障。

XT25F08B-S提供了多层写保护机制：

• 软件写保护：通过状态寄存器控制整片或部分区域的写使能

• 硬件写保护：通过WP引脚硬件锁定保护区域

• 块保护：可配置保护区域的起始位置（顶部或底部）

• OTP安全寄存器：一次性编程区域，写入后永久锁定，适用于存放不可变更的设备标识或根密钥

此外，每颗芯片内置128-bit唯一ID（出厂预编程，只读），可用于设备身份鉴别，配合软件算法可在一定程度上防范固件被直接复制到其他硬件上运行。

功耗特性

在电池供电或低功耗设备中，存储芯片的静态功耗是需要关注的指标：

• 待机电流（Standby）：典型值 15μA

• 深度掉电电流（Deep Power-Down）：典型值 0.06μA

工作电压范围：2.7V ~ 3.6V，兼容常见3.3V系统。

可靠性与环境适应性

• 数据保存年限：典型值 20年

• 擦写寿命：10万次

• 工作温度范围：-40℃ ~ +85℃（工业级）

• 湿度敏感等级：MSL 3

封装选项

提供多种封装以适应不同PCB设计需求：

• SOP8 150mil —— 传统直插/贴装，手工焊接友好

• SOP8 208mil —— 更宽体，便于布线

• DFN8 2×3×0.55mm —— 紧凑型，适合面积受限场景

封装选择需结合PCB布局、生产工艺以及供应链条件综合评估。

结语

Serial NOR Flash在系统中属于配角，但它承担的是“设备启动第一步”的关键职能。从接口带宽、存储粒度、写保护到功耗与可靠性，每一个参数都对应着实际工程中的某种约束与需求。XT25F08B-S并不是一颗“最耀眼”的芯片，但它在无数设备中的存在，保证了每次上电时系统都能准确、快速地回到工作状态。

选型时，没有“最好”的芯片，只有“最合适当前设计”的芯片。

本文仅从技术参数与应用场景角度对XT25F08B-S进行客观介绍，不构成任何购买或选型建议。具体项目请参考最新数据手册并依据实际需求评估。
