谐波：电网电能质量的隐形隐患与监测方案解析

引言

家电发热异常、工厂设备频繁故障、企业电费居高不下——这些问题的背后，往往隐藏着一个共同的诱因：谐波。

作为电能质量领域的核心问题之一，谐波长期以来以“看不见、摸不着”的方式存在于电力系统中，却对用电安全、设备寿命和能效水平产生着持续而深远的影响。

本文从谐波的物理定义出发，系统解析其产生机理、主要来源、工程危害以及相应的监测与治理技术路径。

一、谐波的基本定义与物理特征

在理想状态下，市电为频率50Hz的正弦波，这是电力系统稳定运行的基础波形。

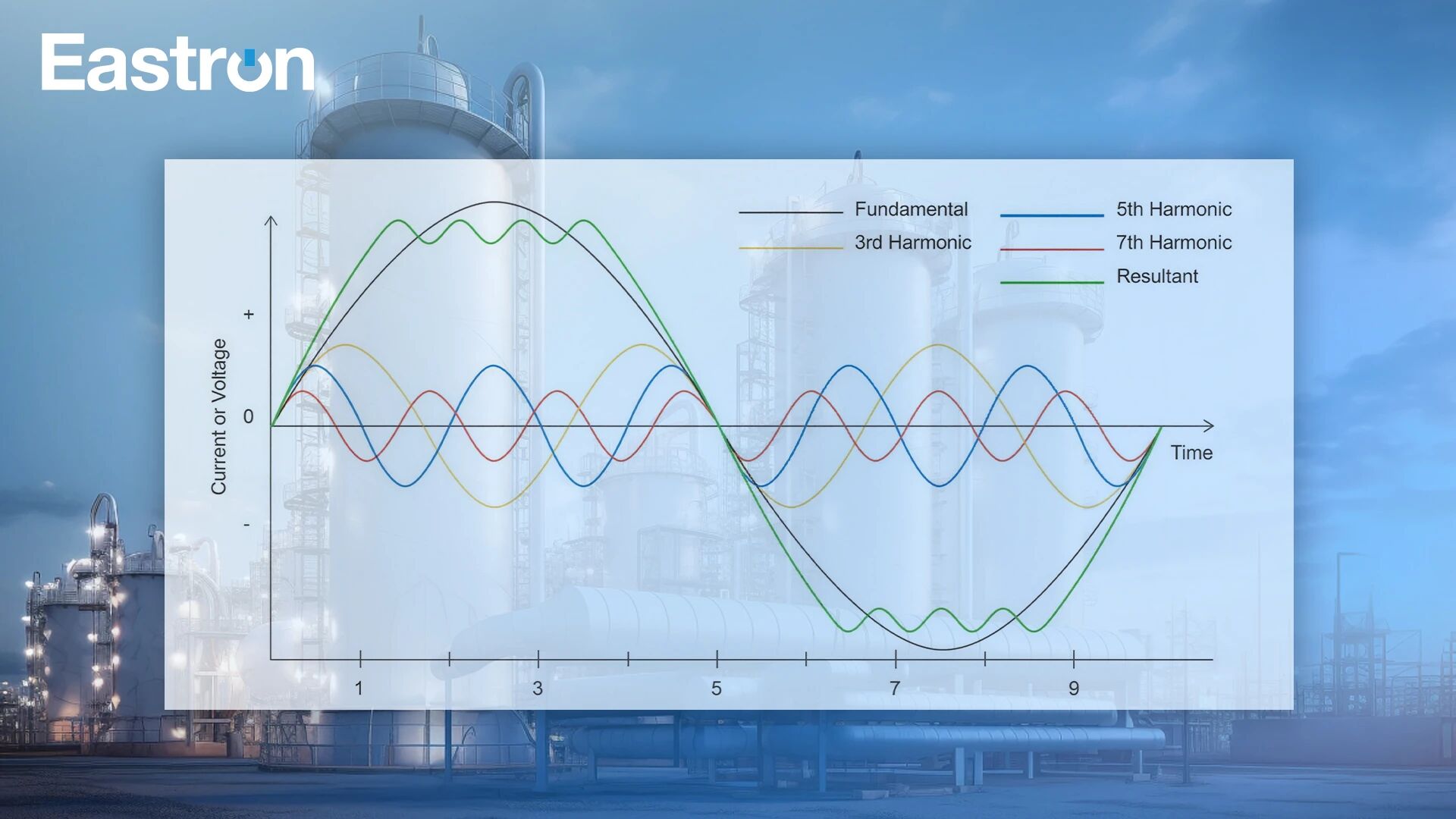

谐波则是指频率为基波（50Hz）整数倍的附加电压或电流分量。当电力系统中存在非线性负载时，这些谐波分量会叠加于基波之上，导致电压或电流波形偏离标准正弦形态。这种波形畸变，是电能质量下降的主要表现形式之一。

从频域角度看，谐波是对理想正弦波形的“污染”，其存在意味着电能不再以纯净形式传输，而是携带了额外的频率分量，这些分量无法被标准工频设备有效利用，却会在系统中引发一系列负面效应。

二、谐波的主要来源

谐波的产生取决于负载的非线性特性。非线性负载在运行过程中会从电网中吸入非正弦电流，从而在系统中注入谐波分量。

主要来源可分为两大类：

2.1 工业及商业场景

变频器、直流调速装置、充电桩、不间断电源、电焊机、电弧炉等大功率设备，是工业场景中谐波的主要来源。这类设备的共同特征是其前端均包含整流或逆变电路，运行时会向电网注入大量谐波电流，其中以5次、7次谐波最为显著。

3次谐波在此类场景中占比最高、危害最大，其产生与设备的结构和工作原理直接相关。

2.2 民用及办公场景

LED照明驱动电源、手机充电器、电脑电源、变频空调等单台设备谐波发射量相对有限，但在大规模并联运行的条件下，会形成累积性谐波污染，造成区域性电能质量恶化。

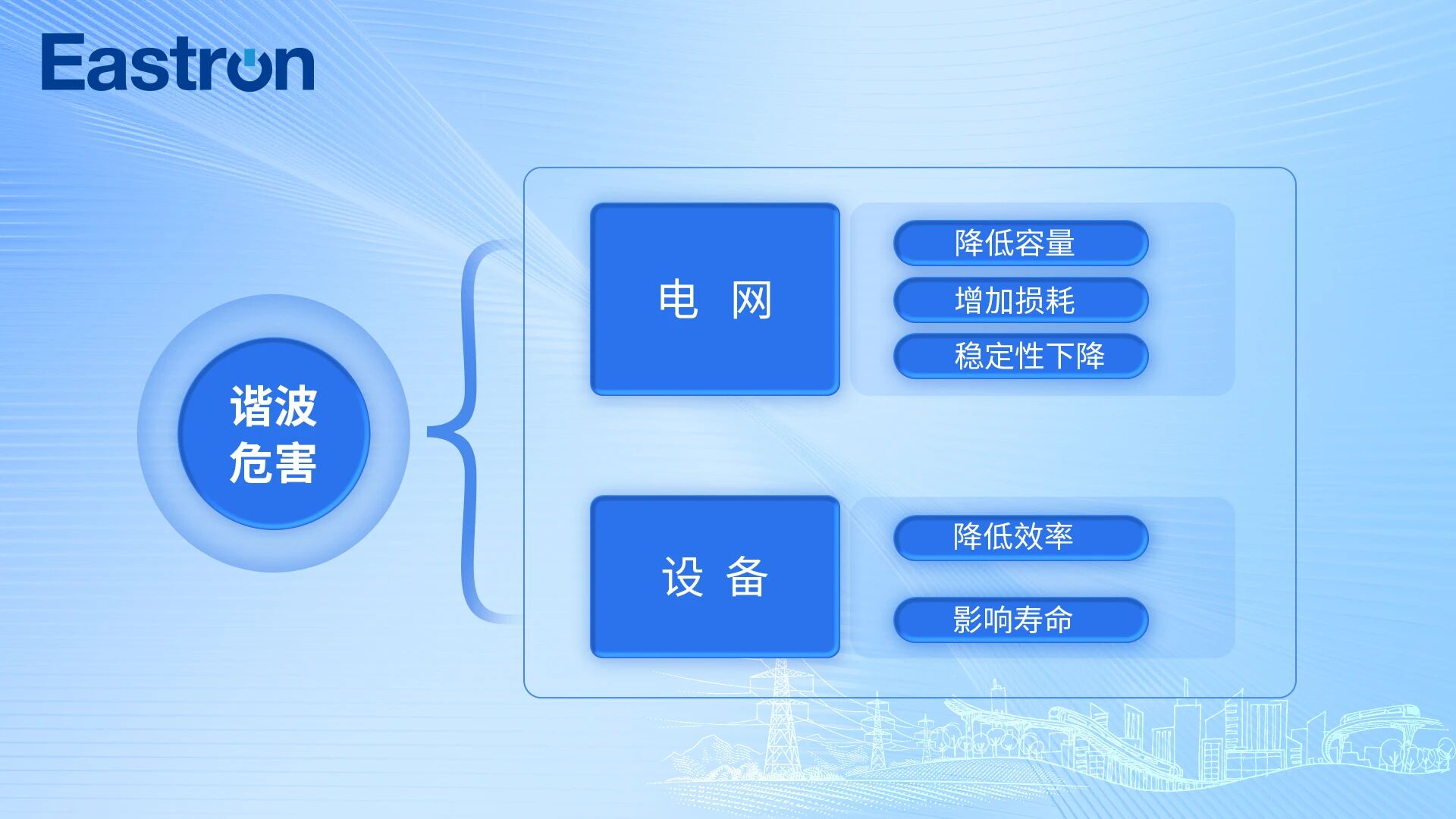

三、谐波的主要危害

谐波的影响并非瞬时爆发，而是以持续累积的方式，从能效、设备、运维三个维度造成损害。

3.1 增加电能损耗，推高用电成本

谐波电流在输电线路、变压器及各类用电设备中流动时，会因趋肤效应和磁滞损耗增加而产生额外热量。这部分能量损耗体现为无功能耗，无法转化为有效功。在工业场景下，谐波导致的附加损耗可达总用电量的10%至20%，构成显著的隐性成本支出。

3.2 加速设备老化，增加安全风险

谐波会引起电机转矩脉动、增加振动与噪声，加速轴承和绝缘系统老化。对精密仪器和电子设备而言，谐波可能导致控制逻辑错误或电源模块损坏。

特别值得关注的是，3次谐波在系统中会产生中性线电流叠加效应。在严重情况下，中性线电流可能超过相线电流，引发线缆过热，构成火灾隐患。

3.3 影响计量精度，引发结算纠纷

传统电表在设计时基于理想正弦波形，其计量算法未考虑谐波分量。在非线性负载占比高的场景中，常规电表可能出现显著计量偏差，导致电费结算纠纷，并影响能耗审计和能效评估的准确性。

四、谐波监测方案的技术架构

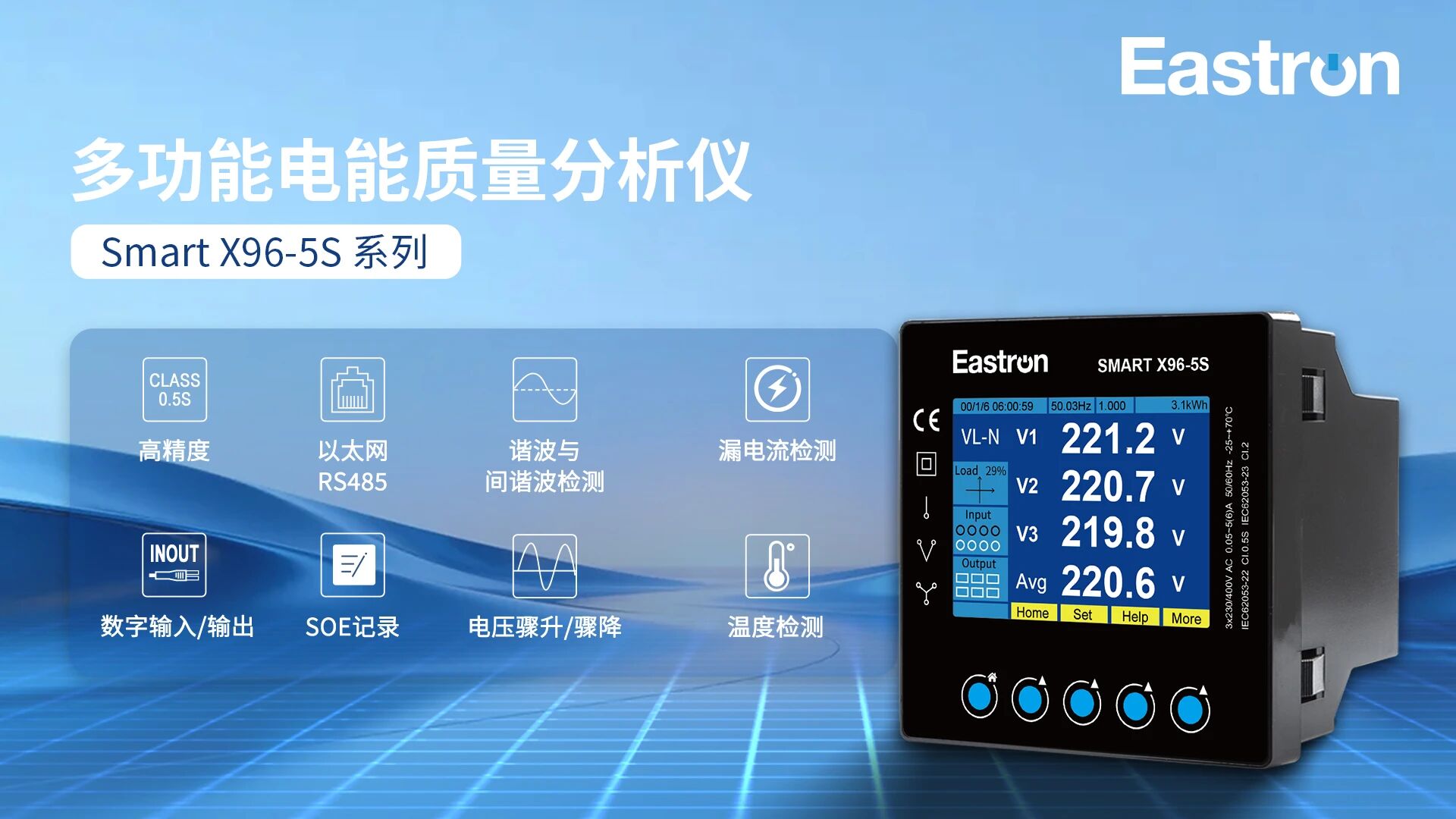

针对谐波的治理，首先需要解决的是“可见性”问题。一款专业级电能质量分析仪需要具备以下核心能力：

4.1 宽频段谐波分析能力

具备高次谐波检测能力是定位谐波问题的基础。以支持63次谐波检测的设备为例，其分析范围已覆盖电力电子设备可能产生的绝大多数谐波分量，能够系统评估总谐波畸变率（THD）及各次谐波的具体贡献。谐波监测的核心价值在于将无形的波形畸变转化为结构化的数据，为后续治理方案的制定提供技术依据。

4.2 畸变电能精确计量

在非线性负载条件下，常规电表的计量偏差可能达到数个百分点。专业级设备采用高精度测量技术，结合数字信号处理算法，能够精确计量畸变波形下的电能数据，适用于变频器、充电桩等含有谐波源的场景，确保计量数据客观准确。

4.3 多参数同步监测与预警

谐波问题通常与其他电能质量参数相互关联。一套完整的监测方案应同步采集三相电压、电流、有功/无功功率、功率因数等核心电力参数，并内置阈值告警功能。当谐波畸变率、电压偏差等指标超限时，系统自动记录异常事件并发出告警，实现从被动响应到主动预警的转变。

4.4 标准化通信与系统集成

监测设备需通过标准通信协议将数据上传至SCADA系统、能源管理平台或远程监控终端。双通信接口（如RS485+Ethernet）的设计方案，兼顾了本地组网与远程互联的灵活性，使电能质量数据能够融入企业的整体管理闭环。

五、工程选型与场景适配

在实际项目中，电能质量监测设备的选型需综合考虑监测深度、功能扩展和现场安装条件。

针对有更高安全监测需求的场景，可在基础方案之上扩展温度监测和剩余电流监测功能。温度监测可对开关柜内关键连接点进行实时测温，异常超温时自动告警，有效预防过热引发的设备故障；剩余电流监测通过专用接口连接漏电流互感器，实时捕捉漏电情况，提升人身安全和设备安全防护等级。

六、谐波治理的实施路径

谐波治理通常遵循以下技术路径：

第一步：现场检测与数据采集。 在目标节点部署电能质量监测设备，连续采集至少一个完整生产周期的谐波数据，建立基准数据库。

第二步：数据分析与来源定位。 通过谐波频谱分析，识别主要谐波次数及其幅值，结合设备运行工况，定位主要的谐波源设备。

第三步：治理方案设计。 根据分析结果，选择适配的滤波方案。无源滤波器适用于特定次谐波的治理，有源电力滤波器则适用于动态变化的谐波环境。

第四步：效果验证。 治理措施投运后，通过对比治理前后的谐波数据，量化评估治理效果，验证投资回报。

结语

谐波作为电网电能质量领域的典型问题，直接影响企业的用能成本、设备寿命与系统安全。随着变频设备、充电设施等非线性负载的持续增长，谐波污染问题正在从“潜在风险”转变为“现实挑战”。

谐波治理的前提是精准监测——通过专业级电能质量分析仪，将看不见的波形畸变转化为可量化、可追溯的数据，是制定治理方案、评估改善效果的基础。从精准监测到有效治理，是谐波问题管理的基本路径。
