基于虚拟轨迹的螺旋机动弹道设计方法：从直觉到框架

引言：在大螺旋图前的驻足

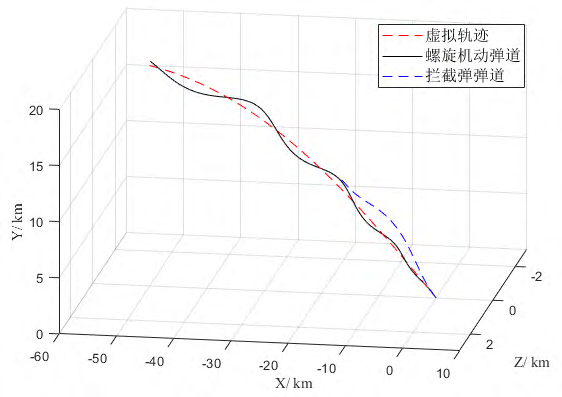

第一次研究《中国惯性技术学报》的《基于虚拟轨迹的螺旋机动弹道设计方法》，我在图6前停了挺久。

一条轨迹奔着目标去，另一条却在它旁边来回绕。直觉上，这多少有点舍近求远：明明可以直着飞，为什么非要拐出一串螺旋？绕得越厉害，飞行器自己不是也越累吗？

绕圈不是目的：一对矛盾的平衡

论文真正处理的是一笔很难算的账。

末段轨迹越平直，预测通常越容易；机动越强，轨迹越难外推，但飞行器需要付出更大的过载和能量代价，最后还得重新对准目标。于是两个要求正面撞在一起：

• 想让轨迹难预测，就要有足够的机动；
• 想让末端打得准，又不能让机动失去收敛性。

我一开始把螺旋机动理解成“不断横跳”，后来顺着公式看下去才发现，这种理解太粗略了。论文不是让飞行器随机乱摆，而是先准备一条能到达目标的基准轨迹，再让真实飞行器围着它做有约束的相对运动。

所以，螺旋只是手段，真正的目标是：在不丢掉终端约束的前提下，让中途轨迹更难被简单外推。

为什么“先机动、后拉回”不太合适？

比较直接的想法，是前半程尽量机动，最后再用制导把飞行器拉回目标。听起来分工明确，麻烦在于末段时间很短。

如果前面的螺旋半径一直不收，飞行器到末段还离基准轨迹很远，后面就要用较大的横向加速度把误差抢回来。对高速飞行器来说，这种“最后一把拽回来”的做法很容易把过载推高，也可能造成更大的速度损失。

论文讨论的圆柱螺旋就有这个问题：半径保持不变，机动持续存在，却不会自己回到中心。圆锥螺旋能逐渐收口，但已有设计在机动幅值、频率调节和速度损失上仍有取舍。

作者给出的判断很明确：机动突防和终端制导不宜完全串行，最好从一开始就在同一个框架里完成。

虚拟轨迹：把两件事分开记账

论文引入了一个“虚拟质心”。它不需要真的对应某个部件，只是一个带有位置和速度的数学质点。

虚拟质心沿着能够到达目标的虚拟轨迹飞行，负责守住命中方向；真实飞行器则围绕虚拟质心做螺旋运动，负责制造横向和法向机动。临近终端时，相对螺旋半径逐渐缩到零，真实飞行器重新贴近虚拟轨迹。

我觉得这个分层是整篇论文最值得学的地方：

• 虚拟轨迹管“最后往哪儿去”；
• 相对螺旋管“中间怎么绕”；
• 过载约束管“这个绕法能不能承受”。

这比直接在三维空间里凭感觉画一条复杂曲线清楚得多。每一层都有自己的任务，出了偏差也知道该查哪一层。

原文用的阿基米德螺线

论文采用的几何母式很朴素：

r = b * θ

r 是相对螺旋半径，θ是螺旋参数角，b 决定螺距。

标准写法里，θ 增大时半径增大。论文的收敛过程可以反过来看：飞行开始时位于较大的 θ，随后沿螺线向 θ = 0 运动，半径也就跟着减到零。这样说，才不会误以为阿基米德螺线本身会“自动向内长”。

阿基米德螺线并不冷门，甚至显得有些普通。但它有一个很实用的优点：参数物理意义直观，弧长有解析表达式，后面做速度安排和过载约束时不容易失控。

我后来另外试了费马幂律、指数收敛、双曲正切压缩和最小跃度径向等曲线。那些是基于论文框架的扩展，不是原文内容，会在后面一一与列位诸公相见。

一张好看的螺旋图还不够

如果只看三维轨迹，这个方法很容易让人产生“图画出来就算成功”的错觉。真正需要同时回答的至少有四个问题：

1. 终端能不能回到目标附近；
2. 总过载有没有超过 15 g 约束；
3. 螺旋结束后姿态和速度方向是否收敛；
4. 速度损失是否仍在论文给出的量级内。

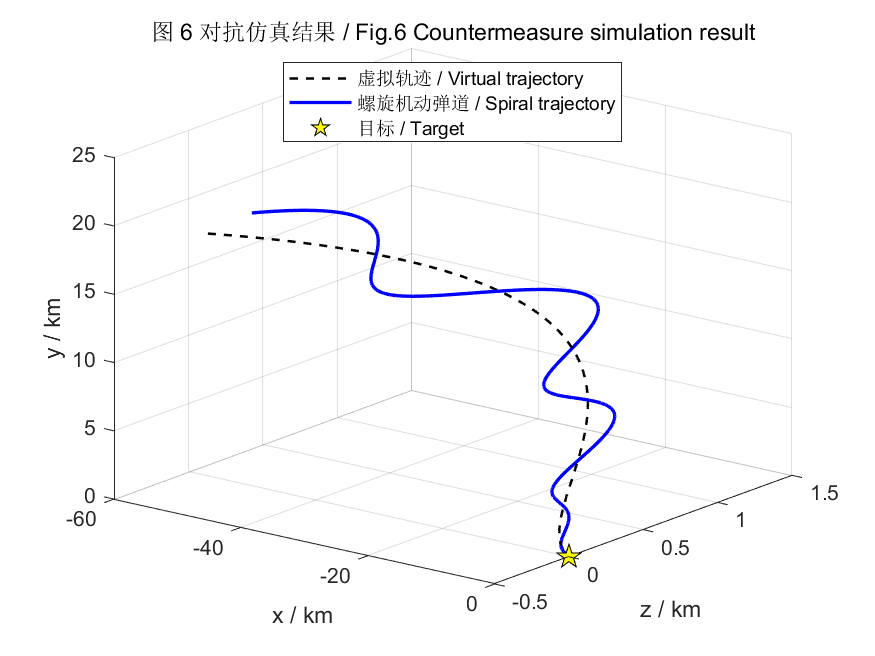

原文单次仿真给出的最近目标距离是 0.15 m，终端速度约 656.14 m/s，拦截弹最近距离为 127.57 m。由于公开论文并没有给出全部气动表、控制器和拦截弹模型，我后面复现的结果也免不了和文中结果有出入。

结论：复杂不等于随意

这篇论文让我改掉了一个先入为主的想法：复杂机动不等于随意折腾。好的轨迹设计，反而要把复杂运动关进几个清楚的约束里。

下一期就从这个框架往里拆。我会把虚拟弹道坐标系、相对位置、阿基米德螺线弧长和匀减速收敛接起来，看看这条蓝色螺旋究竟是怎么“算”出来的。

如果是你来做第一轮判断，你会先盯住命中误差、峰值过载，还是终端速度？
