一.什么是集群

集群就是把多个服务器或计算机，组成一个整体，一个独立的系统，每台服务器里的数据和实现的功能都一样。

二.集群分类

1.LB（LoadBalancing 负载均衡）

通过调度器把流量访问分发给后端多台主机，每个主机只承担一部分访问

2.HA（High Availiablity 高可用）

拥有主节点和备用节点，当主节点出现故障，备用节点自动代替主节点接管服务

3.HPC（High-performance computing 高性能计算）

把一个大型的计算任务拆分，分给多个节点并行计算

三.Lvs的作用

1.实现四层负载均衡

接受客户端的请求，根据目标IP和目标协议及端口将其调度转发至后端的真实主机，根据调度算法来挑选RS

2.调度分发流量

通过集群来把客户端请求访问流量，分发给后端服务器，提高并发能力

3.自动故障检测

如果后端有服务器宕机，LVS会自动剔除该节点，不在给它分发流量，保证服务正常运行

四.Lvs的四种模式及原理

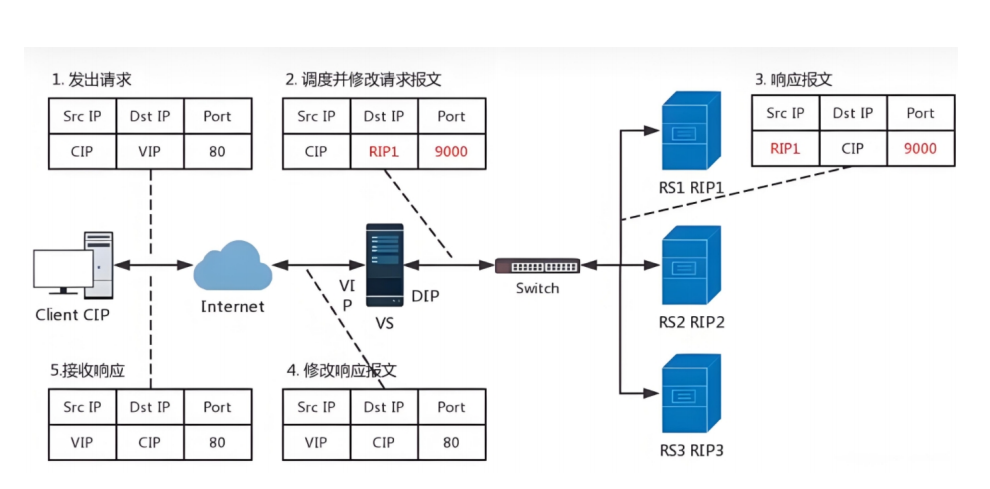

1.nat模式

客户端发送请求数据包，数据包中的CIP访问目标地址VIP和端口，VS服务器接收到客户端的请求，做DNAT把请求数据包中的VIP替换成，RS的RIP和相应端口，如果RS1响应请求发送响应数据包，其中就会包含RIP1和目标CIP的相应端口，VS收到响应数据包则会改变RIP1变为VIP，响应目标端口也会从9000改变为80，再把响应数据包传给客户端。

弊端：Nat模式接受和返回客户端数据包时都要经过lvs的调度机，所以调度机容易堵塞

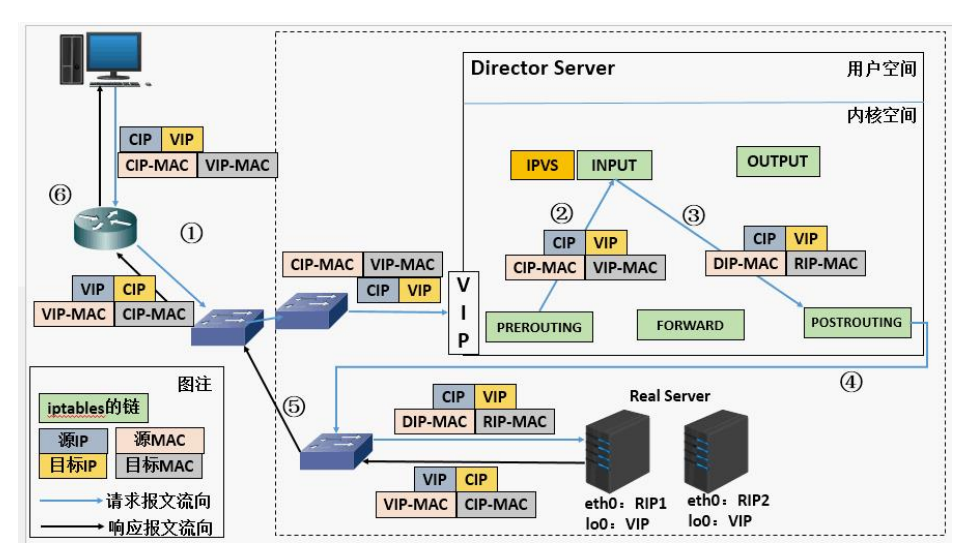

2.DR模式

客户端发送数据帧给调度机，数据帧中包括：客户端IP+MAC，VIP+VIP的MAC，调度机接收到数据帧把帧中的VIP的MAC改为RS1的MAC，发送给RS1，RS1得到数据包做出相应回传数据数据包，数据包中内容不变。

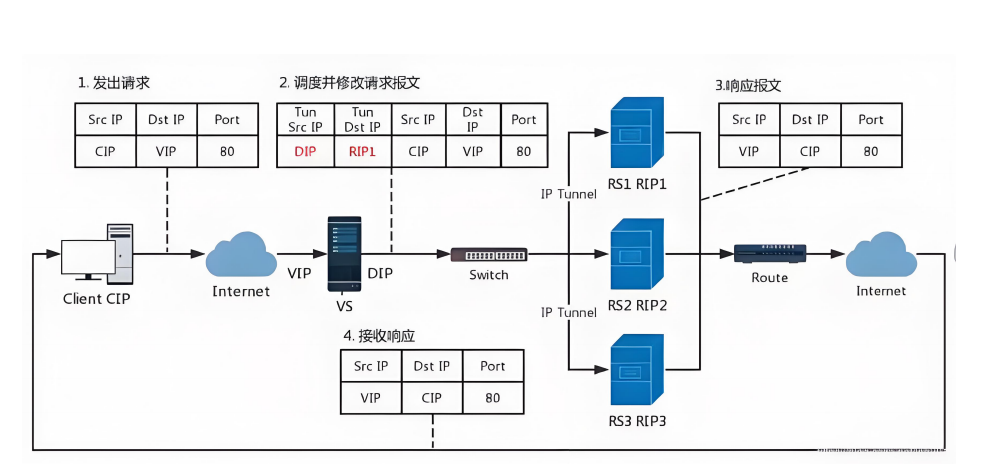

3.TUN模式

不修改请求报文的IP首部，而是在封装一个IP首部：源IP是DIP，目标IP是RIP

客户端发送请求数据包，包内有源IP+VIP+DPORT，到达调度器后，vs对数据包重新封装添加了IP报文头，新添加的报文头中包含DIP+RSIP1 发送到RS1，RS收到vs调度器发送的数据包作出响应，响应报文中包含VIP+CIP+PORT，回传给客户端。

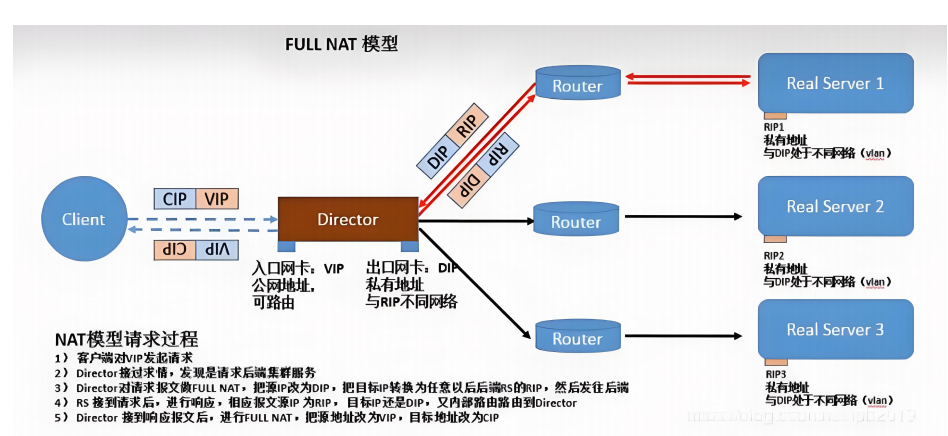

4.fullnet模式

通过同时修改请求报文的源IP地址和目标IP地址进行转发

5.总结

	NAT模式	TUN模式	DR模式
RS操作系统	不限	支持隧道	禁用arp
调度器和服务器网络	可跨网络	可跨网络	不可跨网络
调度服务器数量	少	多	多
RS服务器网关	指向到调度器DIP	指向到路由	指向到路由

nat和fulllnat：请求和响应报文都经由Director
nat：RIP的网关要指向DIP
fullnat：RIP和DIP未必在同一IP网络，但必须要能通信
dr和tun：请求报文要经由Director，但响应报文由RS直接发往Client
dr：通过封装新的MAC首部实现，通过MAC网络转发
tun：通过在原IP报文外封装新IP头部实现转发，支持远距离通信

五、Lvs的13种算法

分为静态和动态方法

静态：根据算法本身进行调度，不考虑RS的负载情况

动态：根据每个RS当前的负载状态及调度算法进行调度Overhead=value较小的RS将被调度

1.静态调度算法

RR：roundrobin轮询RS分别被调度，当RS配置有差别时不推荐
WRR：Weighted RR ，加权轮询根据RS的配置进行加权调度，性能差的RS被调度的次数少
SH：Source Hashing，实现session sticky，源IP地址hash；就是同一个用户IP发送的所有请求，永久固定发给同一个后台服务器，作用保持会话稳定不会频繁掉线。
DH：Destination Hashing；目标地址哈希，发往同一个目标IP地址的请求，始终转发一台后端服务器，就相当于把资源缓存下来，每个用户访问这个目标地址时，就不用反复下载数据。

2.动态调度算法

LC：least connections 最少链接

公式：负载值=活动链接×256+非活动链接

原理：谁当前连接数最少就给谁

适合场景：长连接

WLC：Weighted LC 权重最少链接

公式：负载值 =(活跃连接 ×256 + 空闲连接) ÷ 权重

原理：在链接数少的基础上，加上服务器性能，性能好的分配到的请求会更多

适合场景：最常用

SED：Shortest Expection Delay 最短预期延迟

公式：负载值 =(活跃连接 + 1 + 空闲连接)×256 ÷ 权重

原理：解决了WLC出现空闲高性能服务器没有新请求的情况，相当于提前预判请求给予服务器的压力，优先分给高权重机器

NQ Never Queue 永不排队

原理：第一轮，只要有服务器完全空闲，就分配，等所有服务器都有链接，再进行SED算法

LBLC Locality-Based LC 基于本地的最少连接

原理：智能版DH目标哈希，原版 DH：死死绑定目标地址，不管服务器卡不卡，LBLC：优先保证同一个目标地址流量尽量走同一台 RS（方便缓存）；如果这台服务器负载太高，就打破绑定，转发到别的空闲节点

LBLCR LBLC with Replication 带复制的 LBLC

原理：解决LBLC 问题：缓存只存在固定一台机器，节点压力过大，LBLCR 还是优先同一目标走同一个服务器，不同的是当服务器负载太高，会把缓存复制给空闲服务器，多个服务器共同承载同一目标地址的流量

3. 4.15版本内核以后新增的调度算法

FQ Weighted Fai Over 加权故障转移

原理：它会给服务器打上过载标记，如果一个服务器有过载标记，则直接跳过该台服务器，不给它分配新连接，会去找没被打上过载标记+权重最大的服务器，会把所有新连接分给它，直到它被打上过载标记，才会去找下一台。

OVF Overflow-connection 溢出连接调度

规则：

1.优先找权重最高、没过载、权重不为 0 的服务器
2.持续往这台机器分发连接，直到它活跃连接数 ≥ 权重数值（达到上限）
3.满了之后，换下一个权重最高的服务器继续承接流量

六、Lvs的多端口轮询问题解决方案

1.设定实验环境

[root@lvs ~]# ipvsadm -A -t 192.168.0.200:80 -s rr
[root@lvs ~]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.20 -g
[root@lvs ~]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.10 -g
[root@lvs ~]# ipvsadm -A -t 192.168.0.200:443 -s rr
[root@lvs ~]# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.10 -g
[root@lvs ~]# ipvsadm -e -t 192.168.0.200:443 -r 192.168.0.10:443 -g
[root@lvs ~]# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.20:443 -g
[root@lvs ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.0.200:80 rr
  -> 192.168.0.10:80              Route   1      0          0
  -> 192.168.0.20:80              Route   1      0          0
TCP  192.168.0.200:443 rr
  -> 192.168.0.10:443             Route   1      0          0
  -> 192.168.0.20:443             Route   1      0          0

设定两个端口的策略

2.错误示例

http和https两种协议访问的页面是一样的

3.解决方案

[root@lvs system-connections]# iptables -t mangle -A PREROUTING -d 192.168.0.200 -p tcp -m multiport --dports 80,443 -j MARK --set-mark  6666


[root@lvs system-connections]# ipvsadm -A -f 6666 -s rr
[root@lvs system-connections]# ipvsadm  -a -f 6666 -r 192.168.0.10 -g
[root@lvs system-connections]# ipvsadm  -a -f 6666 -r 192.168.0.20 -g


#测试
[root@localhost ~]# curl  192.168.0.200;curl -k https://192.168.0.200
RS2 - 192.168.0.20
RS1 - 192.168.0.10

七、Lvs的会话粘滞解决方案

1.设置调度策略

[root@lvs ~]# ipvsadm -A -f 6666 -s rr -p 1

[root@lvs ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
FWM  6666 rr persistent 1
  -> 192.168.0.10:0               Route   1      0          0
  -> 192.168.0.20:0

2.测试

[root@localhost ~]# curl  192.168.0.200
RS1 - 192.168.0.10
[root@localhost ~]# curl  192.168.0.200
RS1 - 192.168.0.10

3.观察

[root@lvs ~]# watch -n 1 ipvsadm -Lnc
IPVS connection entries
pro expire state       source             virtual            destination
TCP 01:56  FIN_WAIT    172.25.254.99:42420 192.168.0.200:80   192.168.0.20:80
IP  00:57  ASSURED     172.25.254.99:0    0.0.26.10:0        192.168.0.20:0
TCP 01:54  FIN_WAIT    172.25.254.99:46216 192.168.0.200:80   192.168.0.20:80
TCP 01:55  FIN_WAIT    172.25.254.99:46222 192.168.0.200:80   192.168.0.20:80
