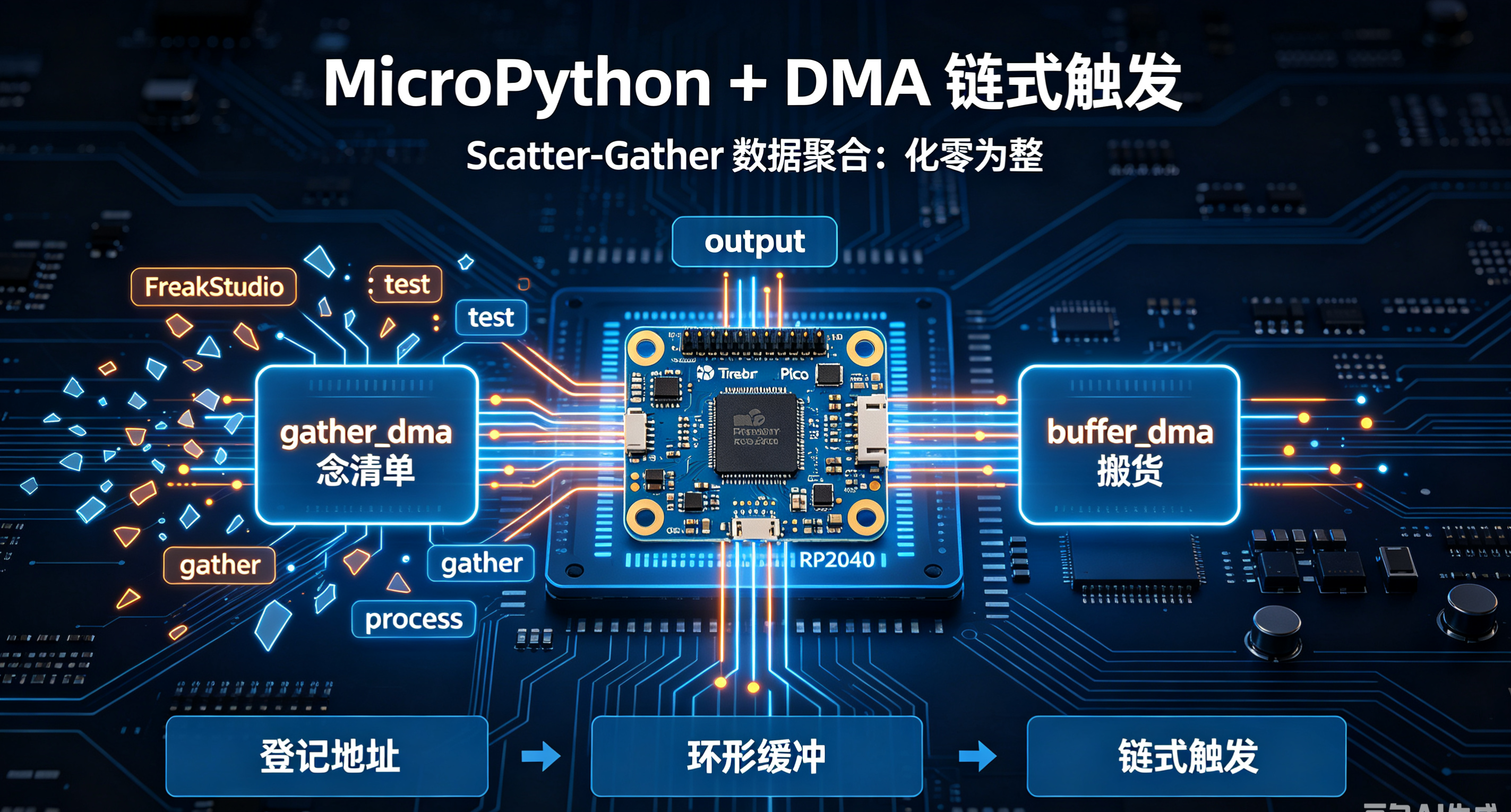

MicroPython DMA链式触发，硬件实现Scatter-Gather数据聚合

前言

先问一个送命题：手上有六个字符串，想拼成一句完整的话，你打算怎么写？

正常人：for 循环加个加号，三分钟收工。
我：先造两个 DMA 通道，配一个环形缓冲，再给它们拴一根链子，让硬件自己干，CPU 全程在旁边喝茶。

对，我就是那种能把一秒钟的活干成一下午的人。
但你先别急着笑。这个实验跑通的那一刻，我甚至觉得 CPU 终于活成了我理想中的样子——上班不用干活，全靠下属自觉。

1. 这实验到底在干嘛

先把需求说成人话：散落在内存各个角落的字符串，要聚到一个缓冲区里，拼成一句完整的话。专业术语叫 Scatter-Gather，翻译过来就是四个字：化零为整。

这跟把散落一地的乐高零件收进一个盒子，本质上是同一件事。区别在于：乐高收错了顶多拼不出城堡，内存地址搞错了，轻则乱码，重则直接重启。两种我都见过，都很精彩。

1.1 为什么不让 CPU 亲自搬

理论上，这活 CPU 三行代码就能干完。但你想，CPU 什么身份？嵌入式世界的老板。

老板的职责是开会、拍板、应对突发状况——对应到单片机，就是跑主循环、处理中断、响应按键。你让老板亲自搬砖，一次搬六块，它累不累先不说，ADC、UART、定时器这些员工全在工位上干等，生产线直接停摆。

所以正确的职场逻辑是：老板把活儿派给中层（DMA），中层自己调度，老板只需要在验收的时候说一句"干得不错"。

1.2 双人组合：一个动嘴，一个动手

整个方案的核心是两个 DMA 通道，分工明确，谁也不越界：

• gather_dma：负责念清单。每个字符串多长、住在哪个地址，它一项一项报。
• buffer_dma：负责搬货。听到地址就去取货，搬到目标缓冲区放下。

一个动嘴，一个动手。这组合让我想起我和我同事的日常：他负责说"这活很简单"，我负责加班。

2. 准备工作：内存里的通讯录

2.1 gather_list：登记个人信息

开工之前，先把六个字符串的"个人信息"登记到一张表里，也就是 gather_list 数组。登记格式很讲究：长度、地址、长度、地址……成对出现。

长度用 len(s)，地址用 addressof(s)。注意，addressof 拿到的是字符串在内存里的门牌号，不是家门口的快递柜号。搞混了，DMA 会跑去邻居家搬货。

2.2 名单结尾的两个 0，是暗号

数组末尾追加了两个 0。这不是写嗨了顺手多打的，这叫空触发（Null Trigger）。

你可以把它理解为名单最后一行的"以上"。DMA 念到 0 就知道：名单念完了，收工。比领导的"我就简单说两句"可靠多了——它说停，是真停。

2.3 那两个神秘的寄存器

gather_dma 把数据写进哪？buffer_dma 的 14 号和 15 号寄存器。一个叫 TRANS_COUNT，管传输次数；一个叫 READ_ADDR_TRIG，管读取地址。

重点是这个 TRIG。往这个寄存器里写个非零值，buffer_dma 就自动开机干活。写地址等于按启动键，物理世界里按一下就行，这里写一下就启动，还挺讲道理。

3. 让 DMA 学会原地打转

接下来是最反直觉的部分：寄存器只有两个坑位，写一轮就得回到起点再写一轮。所以得给 DMA 开跑步机模式：环形缓冲（ring mode）。跑完一圈自动回到原点，永远在同一台跑步机上踩步。

3.1 ring_size=3：强迫症的胜利

ring_size=3 是什么意思？2 的 3 次方等于 8，也就是 8 字节对齐。传输粒度是 4 字节（size=2 表示 32 位），一次传两个（count=2），凑成一对正好 8 字节。

为什么非要是 8？因为每一对数据——长度占 4 字节，地址占 4 字节——加起来不多不少 8 字节，一对一个坑，整整齐齐。

我严重怀疑 DMA 硬件工程师当年也是强迫症：连对齐尺寸都算得让你挑不出毛病。

3.2 读地址前进，写地址原地踏步

ring_sel=True 的含义是：环形模式只对写地址生效。

读地址照常递增——念完一家换下一家；写地址原地打转——永远写进同一对寄存器。

一个负责前进，一个负责原地待命。这大概就是团队协作的真谛：有人往前冲，有人守在坑里，谁也别抢谁的活。

4. 链式触发：你干完，我上

现在到了全场最骚的操作：chain_to。

buffer_dma 的配置里写了 chain_to=gather_dma.channel。意思很直白：我干完这一单，自动把下一个同事喊醒，不用老板催。

这就叫链式触发。像接力赛，交接棒都不用喊，前一棒跑完，后一棒自己起跑。

4.1 完整流程，比流水线还流水线

把整个流程串起来看：

1. CPU 把两个 DMA 都配置好，喊一声"开工"——gather_dma.active(1)。
2. gather_dma 从通讯录里念第一组：长度 + 地址。
3. 数据写进 buffer_dma 的 14、15 号寄存器。写 READ_ADDR_TRIG 这一步等于按下启动键，buffer_dma 立刻开跑。
4. buffer_dma 按地址取货，按长度搬运，货物落进目标缓冲区。
5. 搬完，链子自动触发，gather_dma 接着念下一组。
6. 如此循环，直到撞上名单末尾的两个 0。

全程 CPU 就干三件事：配置、喊开工、然后站在旁边等。这要是在公司，属于典型的"领导已经把活安排明白了"。

5. 代码，拿去烧

废话不多说，完整代码在这。环境是 MicroPython v1.23.0，板子树莓派 Pico（RP2040）。代码里注释写得比我文章还细，重点看 gather_strings 这个函数，核心就五步：登记、配控制块、配链式、开工、干等。

# Python env : MicroPython v1.23.0
# -*- coding: utf-8 -*-
# @Time : 2024/9/8 上午11:04
# @Author : 李清水
# @File : main.py
# @Description : DMA类实验，外设到内存传输，DMA从ADC外设的FIFO传输数据到内存
# ======================================== 导入相关模块 =========================================
import time
from uctypes import addressof
from rp2 import DMA
from array import array
# ======================================== 全局变量 ============================================
# 定义了要拼接的字符串列表
input = ["FreakStudio", ":", "test", " of the scatter", " gather", " process"]
# 创建了 64 字节的目标缓冲区（bytearray），用于存储拼接后的字符串
output = bytearray(64)
# ======================================== 功能函数 ============================================
def gather_strings(string_list: list, buf: bytearray) -> None:
    """
    使用DMA将字符串列表中的字符串拼接并存入目标缓冲区。
    通过双DMA通道协作实现：
    1. gather_dma通道：传输字符串元数据（长度+地址）
    2. buffer_dma通道：实际数据搬运到目标缓冲区
    Args:
        string_list (list): 要拼接的字符串列表，元素应为MicroPython字符串类型
        buf (bytearray): 目标缓冲区，需预分配足够空间
    Returns:
        None
    Raises:
        ValueError: 如果输入参数类型不符合要求
        RuntimeError: 如果DMA传输过程中发生错误
    """
    # 声明两个DMA通道：gather_dma和buffer_dma
    gather_dma = DMA()   # 用来处理字符串长度和地址信息
    buffer_dma = DMA()   # 用来处理实际的数据复制
    # 声明一个整型数组，用来存放字符串的长度和内存地址
    gather_list = array("I")
    # 数据按顺序存储为：字符串长度、字符串地址
    for s in string_list:
        gather_list.append(len(s))         # 添加字符串长度
        gather_list.append(addressof(s))   # 添加字符串的内存地址
    # 打印gather_list中内容
    # gather_list: array('I', [11, 536906720, 1, 536904296, 4, 536904298, 15, 536906752, 7, 536904303, 8, 536904311])
    print("gather_list: ", gather_list)
    # 为了标记列表的结束（以0结尾），在列表末尾添加两个0
    # 实现空触发（Null Trigger），即向触发寄存器写入全0值的操作
    gather_list.append(0)
    gather_list.append(0)
    # 配置 gather_dma 传输控制寄存器
    # ring_size设置为3，表示8字节对齐；启用寄存器环形缓冲区
    gather_ctrl = gather_dma.pack_ctrl(ring_size=3, ring_sel=True)
    # 配置 gather_dma 通道，写入地址为TRANS_COUNT寄存器和READ_ADD_TRIG寄存器位于最后一个寄存器别名
    # 即 寄存器 14 和 15
    gather_dma.config(
        read=gather_list,                 # 读取gather_list数组
        write=buffer_dma.registers[14:16],  # 将数据写入buffer_dma的寄存器
        count=2,                          # 传输两个字节
        ctrl=gather_ctrl                  # 传输控制寄存器的设置
    )
    # 打印 gather_dma 传输控制寄存器中的参数
    # gather_ctrl: {'inc_read': 1, 'high_pri': 0, 'write_err': 0, 'ring_sel': 1,
    # 'enable': 1, 'treq_sel': 63, 'sniff_en': 0, 'irq_quiet': 1, 'read_err': 0,
    # 'chain_to': 0, 'busy': 0, 'inc_write': 1, 'ring_size': 3, 'bswap': 0, 'size': 2, 'ahb_err': 0}
    print("gather_ctrl:", gather_dma.unpack_ctrl(gather_ctrl))
    # 设置buffer_dma传输控制寄存器，单字节传输并配置链式传输
    # 当 buffer_dma 完成时会启动 gather_dma 进行下一个传输
    buffer_ctrl = buffer_dma.pack_ctrl(size=0, chain_to=gather_dma.channel)
    # 将目标缓冲区 buf 设为 buffer_dma 的写入目标，实际字符串数据会通过此 DMA 通道被写入 buf
    buffer_dma.config(write=buf, ctrl=buffer_ctrl)
    # 启动 gather_dma 的 DMA 传输
    gather_dma.active(1)
    # 计算 gather_list 的最后一个地址
    end_address = addressof(gather_list) + 4 * len(gather_list)
    # 不停地检查 gather_dma 是否完成了传输
    while gather_dma.read != end_address:
        pass
# ======================================== 初始化配置 ==========================================
# 上电延时3s
time.sleep(3)
# 打印调试信息，表示开始主程序
print("FreakStudio: DMA Chaining Triggers Test")
# ======================================== 主程序 ===========================================
# 打印目标缓冲区初始时数据
print(output)
# 使用DMA将字符串列表input中的字符串存入缓存数组output
gather_strings(input, output)
# 打印目标缓冲区最终数据
print(output)

至于那个 while gather_dma.read != end_address: pass——对，空语句，纯干等。我称之为"老板式监控"：不看过程，只看结果。

6. 跑起来看看

烧录、连串口、mpremote connect COM8，回车。屏幕上先滚出三样东西：

• 初始的目标缓冲区：全是 0，像一张没写完的作业。
• gather_list：一排长度和地址，数字大得像我银行卡余额的位数。
• gather_ctrl：一长串配置，谁看谁头大。

最后一行是拼好的字符串：

FreakStudio: DMA Chaining Triggers Test
bytearray(b'\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00')
gather_list: array('I', [11, 536906720, 1, 536904296, 4, 536904298, 15, 536906752, 7, 536904303, 8, 536904311])
gather_ctrl: {'inc_read': 1, 'high_pri': 1, 'write_err': 0, 'ring_sel': 1, 'enable': 1, 'treq_sel': 63, 'sniff_en': 0, 'irq_quiet': 1, 'read_err': 0, 'chain_to': 0, 'busy': 0, 'inc_write': 1, 'ring_size': 3, 'bswap': 0, 'size': 2, 'ahb_err': 0}
bytearray(b'FreakStudio:test of the scatter gather process\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00')

看到最后这行的瞬间，我差点从椅子上站起来。不是激动，是怕死机——毕竟我那个 while 循环还在那傻等着呢。

7. 图啥？图个安静

你可能会问：绕这么大一圈，就为了拼一个字符串？for 循环三行代码的事，你搁这儿表演杂技？

对，就是图个安静。

数据搬运这种"量大、无脑、重复"的活，交给 DMA 之后，CPU 就能腾出手来干正事——刷屏幕、解析协议、处理中断，样样都在排队等它。

说白了：重复劳动外包给硬件，CPU 只负责思考。这跟职场一个道理——琐事能甩就甩，精力留给能加薪的活。

最后提醒一句：别学我写 while 循环加 pass 干等。虽然它真能跑，但它也是真的傻。
