GC9008：12V小功率全桥驱动芯片深度解析

产品定位

GC9008是12V小功率全桥驱动芯片，专为摄像机云台、IRCUT切换等低功耗应用场景设计，提供4.5~15V宽电压工作范围和100mA持续驱动能力。

核心参数对比

关键特性

• 宽电压适应：4.5~15V工作范围（极限20V）

• 超低待机：睡眠模式电流<1μA（nA级）

• 快速响应：

  • 300ns启动时间

  • 10ns信号边沿

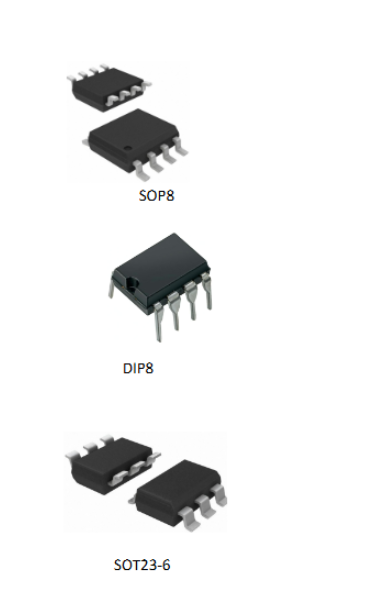

• 多重封装：SOP8/DIP8/SOT23-6可选

•

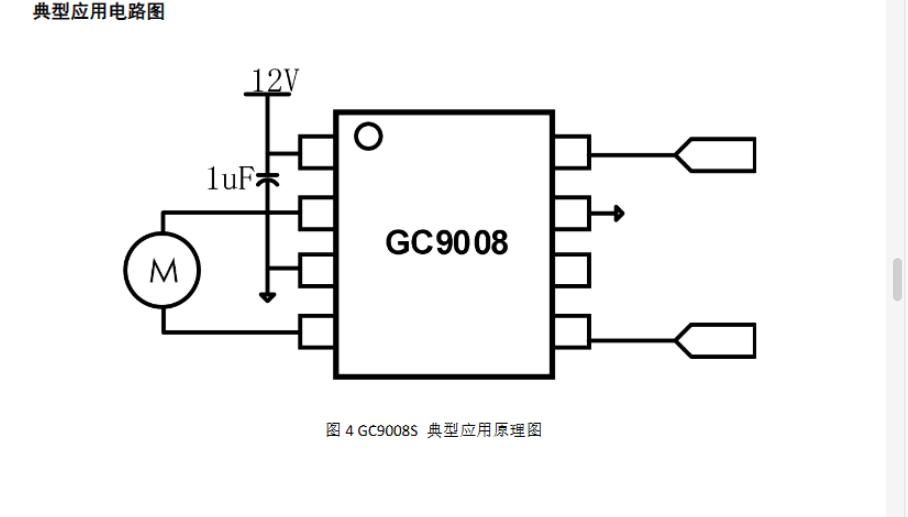

典型应用电路

设计注意：必须就近放置VCC去耦电容，电机地线需单独走线。

选型建议

• 空间受限选SOT23-6

• 需要散热性能选DIP8

• 平衡尺寸与成本选SOP8

该芯片通过优化的高压小电流驱动架构，为安防摄像头、光学设备等需要精密小功率驱动的场景提供了高性价比解决方案。
