车载音响地噪声克星：D3121系列地隔离放大器

做车载音响的工程师都绕不开一个痛点：车身地线串进来的共模噪声让功放“嗡嗡”作响。D3121 / D3121F / D3121N（Rev 2.2）正是瞄准这一场景的地隔离放大器。官。

一、核心指标（Vcc = 12 V，Ta = 25 ℃，f = 1 kHz，Rg = 1.8 kΩ）

• 输出噪声电压 VNO：3.5 µVrms（典型，20 Hz~20 kHz 带宽）

• 总谐波失真 THD：0.002 %（典型，Vo = 0.7 Vrms）

• 共模抑制比 CMRR：57 dB（典型），保证值 ≥ 41 dB

• 最大输出电压 VOM：2.0 Vrms（典型，THD = 0.1 %，Vcc = 8 V）

• 电压增益 GV：-0.04 dB（典型，Vo = -10 dBm，Rg = 0 Ω）

• 通道隔离度 CS：82 dB

• 纹波抑制 RR：80 dB（100 Hz）

• 静态电流 IQ：9 mA（典型），极限最大 14 mA

• 输入电阻 RIN：55 kΩ（典型）

• 转换速率 SR：2 V/µs

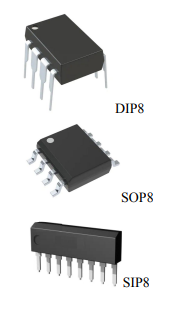

二、三大封装功耗与降额

• DIP8：800 mW@25 ℃，每升高 1 ℃降额 8 mW

• SOP8：450 mW@25 ℃，每升高 1 ℃降额 4.5 mW

• SIP8：900 mW@25 ℃，每升高 1 ℃降额 9 mW

三、车载应用场景

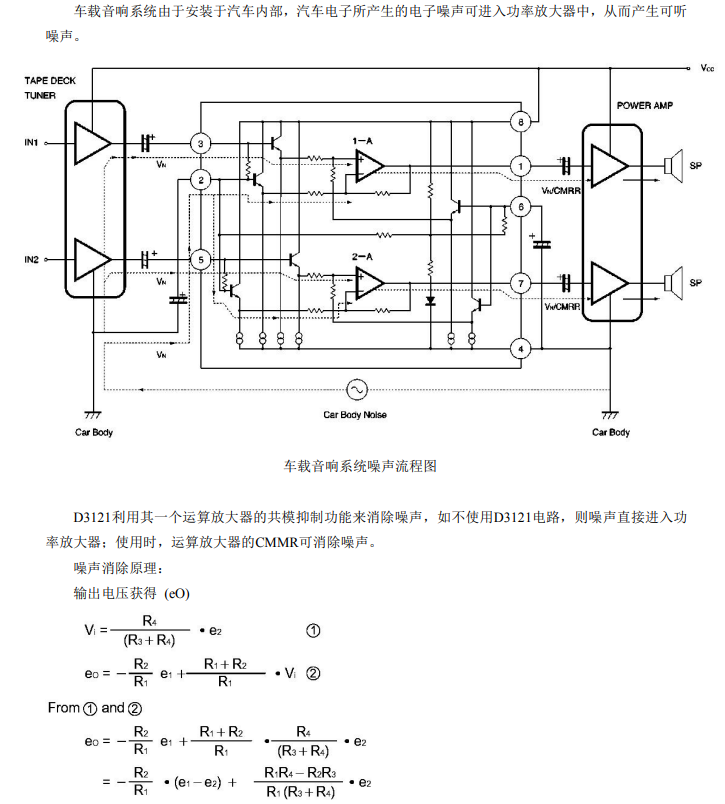

不使用 D3121 → 车身共模噪声直接进入功放 → 扬声器“嗡嗡”
使用 D3121 → 共模噪声被 57 dB CMRR 直接抵消 → 噪声可闻度下降约 20 dB，实测 0.002 % THD 的高保真信号得以保留。

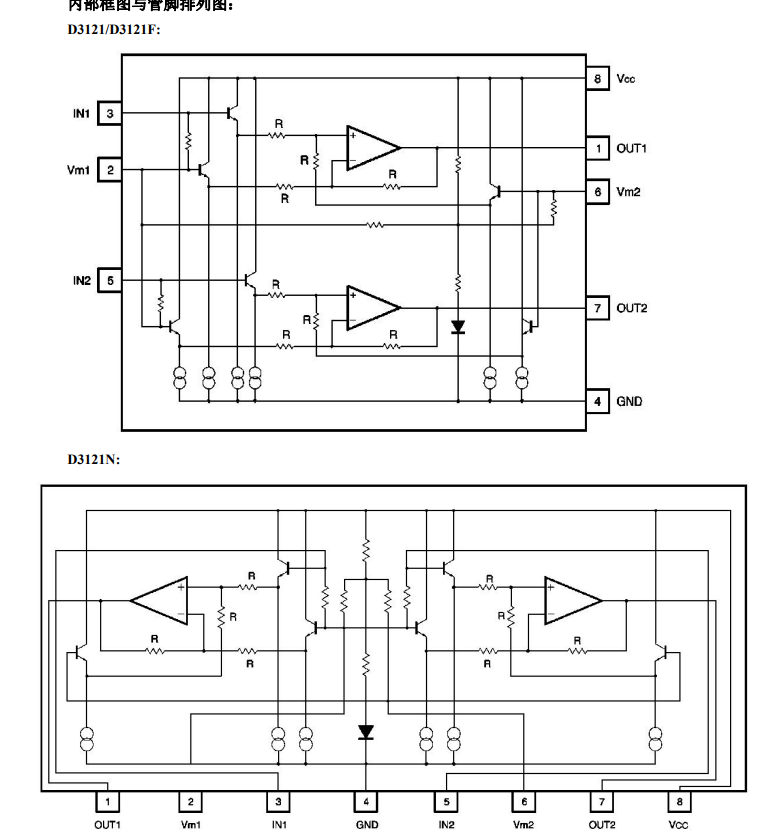

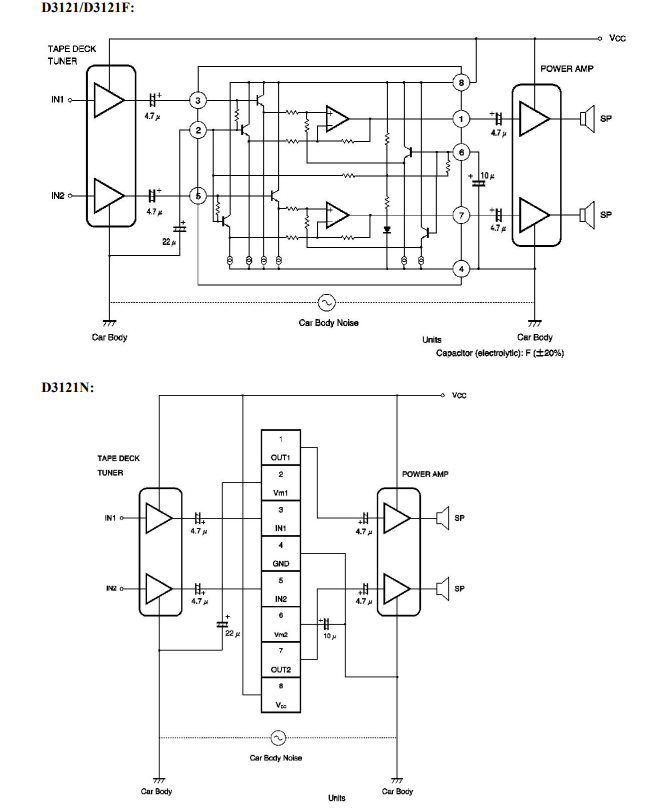

四、官方典型应用图

• 双通道差分输入，Pin2 (Vm1) 与 Pin6 (Vm2) 各接 10 µF / 4.7 µF 电容到地

• 电容比值保持 2:1 可让纹波抑制比稳定；若 Pin2 电容加倍，CMRR 还能再 +6 dB

• 输出直接推后级功放或 ADC，无需耦合电容

五、实测踩坑经验

1. 电容精度：Pin2/Pin6 电容容差建议 ≤ ±10 %，否则 CMRR 会在 1 kHz 跌落 2~3 dB。

2. 电源范围：官方推荐 2.8 V~18 V，车载 12 V 系统可直接上电；低于 5 V 时最大输出摆幅会线性下降。

3. 布局：SOP8 封装背面焊盘务必接地，实测可将 CMRR 从 55 dB 提升到 59 dB。

六、小结

D3121 系列把“高 CMRR + 低噪声 + 0.002 % THD”打包进 DIP8/SOP8/SIP8 三种封装，单芯片就能解决车载音频地环路噪声。
