一. 基本概念

它是用于减少或消除总线传输线路上反射现象的一种重要元器件。
它通常连接在传输线的末端，其阻值与传输线的特性阻抗相匹配。
以确保信号能够平滑地从源端传递到接收端，而不会因为阻抗不匹配产生不必要的反射和干扰。

二. 应用场景

主要应用在差分信号传输过程中，如 RS-485、CAN 总线、LVDS（低压差分信号）等，差分对之间通常会配置终端电阻以平衡两条导线上的电流流动，减小共模噪声。
同时在高速数字电路，模拟信号传输中，适当的终端处理同样有助于提高信噪比和图像清晰度，可以优化通信的质量。

三. 终端电阻的作用

1. 提高抗干扰能力，迅速过掉高频低能量的信号。
2. 确保总线快速进入隐性状态，快速过掉寄生电容的能量。
3. 提高信号质量，放置在总线的两端，让反射能量降低。

四. 常见标准及阻值

不同的总线标准对终端电阻有不同的规定，以下是一些常见的例子：

• RS-485/RS-422：一般建议使用 120Ω 的终端电阻。
• CAN 总线：典型值也是 120Ω，在两端各放置一个。
• Ethernet (10BASE-T, 100BASE-TX)：采用 100Ω 的终端电阻。
• PCI Express (PCIe)：对于 PCIe Gen1 至 Gen3，推荐的终端电阻为 50Ω；而对于更高版本，则根据具体规范调整。
• DDR 内存：依据具体的内存类型（如 DDR3、DDR4），终端电阻的选择会有所不同，通常是在几十欧姆范围内。

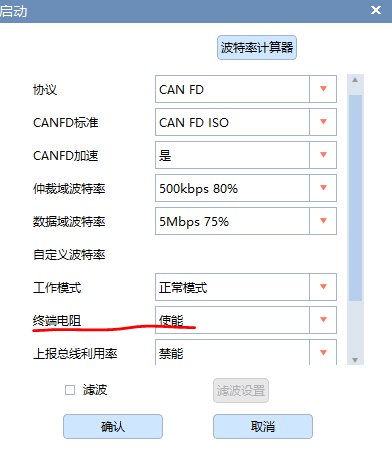

• CAN总线终端电阻一般来说都是120Ω，实际上在设计的时候
