全球船舶海事产业升级与高端船用装备国产化进程持续加快，精密机加工零部件已成为船舶动力系统的重要基础载体。由于船用设备长期处于海水腐蚀、高速交变载荷及连续重载等极端工况，对零部件的加工精度、运行稳定性和服役可靠性提出了极高要求。
图片来源网络，如有侵权请联系删除
随着加工设备和制造工艺逐步趋于同质化，企业竞争焦点正从"加工能力"向"数字化质量管理能力"转变。基于三维数字化检测构建标准化、数据化、可追溯的质量体系，已成为船舶配套企业提升制造水平、突破进口配件技术壁垒的重要路径。
01 船用分油机核心构件三维检测项目
本次数字化检测服务客户是一家深耕海事领域多年的综合性船舶配套企业，业务涵盖船舶备件供应、轮机精密零部件修复再制造、船用机电设备检修运维等多个领域，长期致力于进口船用动力配件国产化替代及老旧零部件再生修复。
图片来源网络，如有侵权请联系删除
此次检测对象为欧系进口船用分油机核心承压构件——分离筒及转鼓筒体。作为船舶燃油净化系统的关键旋转部件，其加工装配精度直接关系到整机动平衡性能、燃油净化效率以及船舶航行安全。

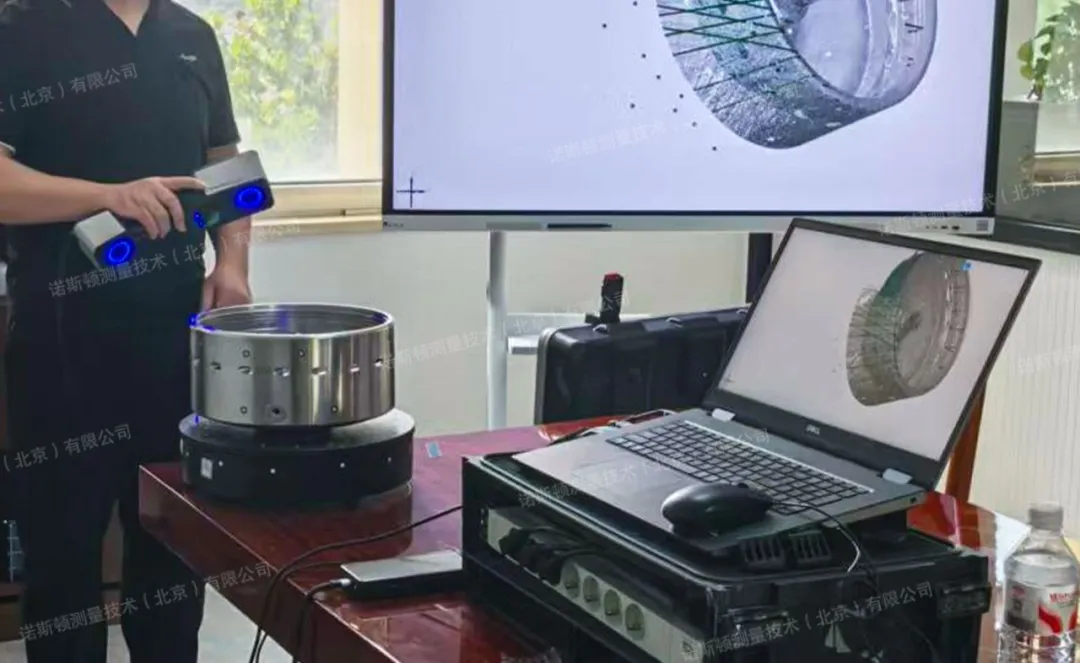

船用关键零部件三维扫描现场
02 船舶精密零部件检测与修复瓶颈
由于船用分油机转鼓、分离筒等核心构件结构复杂、精度要求高，传统卡尺、千分尺等测量工具只能获取局部尺寸数据，无法全面反映内壁磨损、局部变形及壁厚变化等关键状态，零部件是否具备修复价值往往仍依赖经验判断。

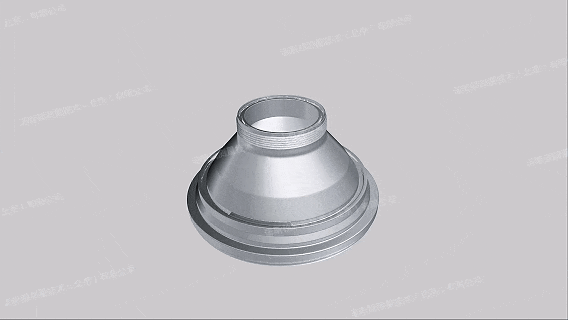

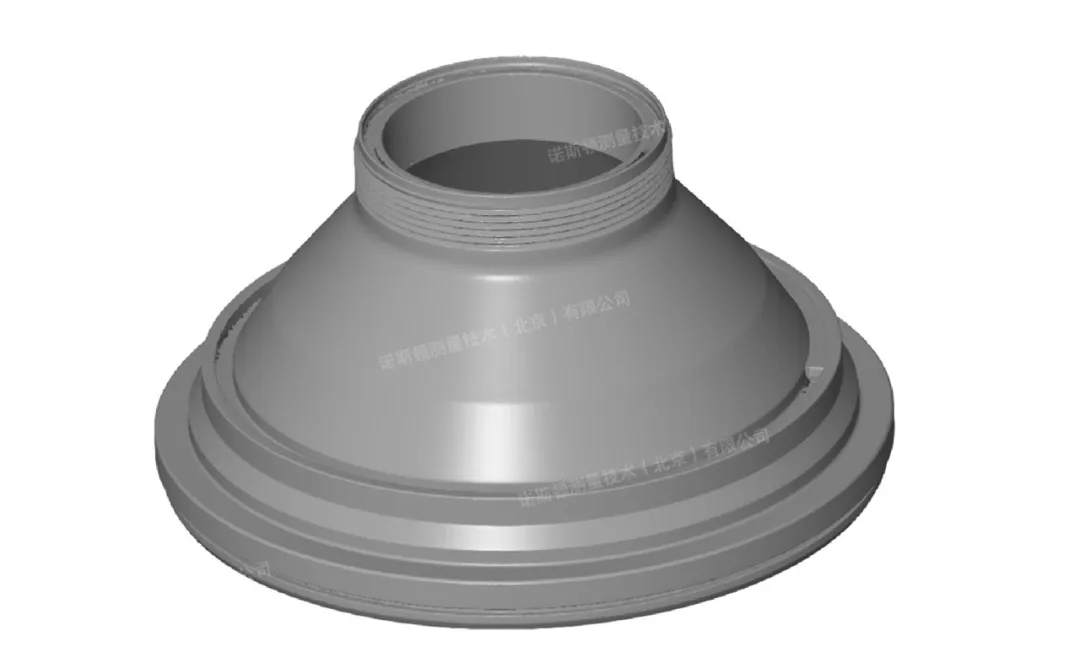

船用关键零部件三维模型
同时，进口核心零部件普遍缺乏原始设计图纸和技术参数，传统测绘方式难以满足高精度逆向建模和国产化复制要求，导致修复加工和质量管理缺乏统一的数据支撑，也给船东、船级社开展质量验收及产品全生命周期追溯带来了挑战。

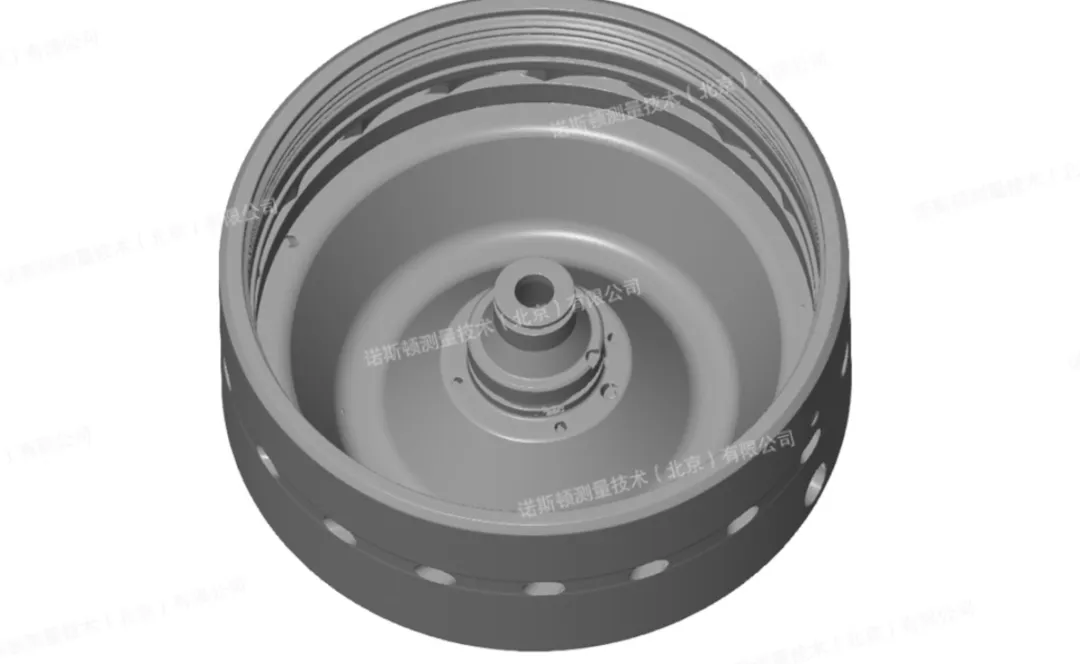

船用关键零部件三维模型
03 定制化三维数字化整体解决方案
项目采用蔡司T-SCAN hawk2工业级蓝光手持三维扫描系统，具备高精度、高效率、高灵活性、非接触式测量等优势。无需接触工件即可完成数据采集，避免对精加工表面及腐蚀、磨损、薄壁等脆弱部位造成二次损伤。

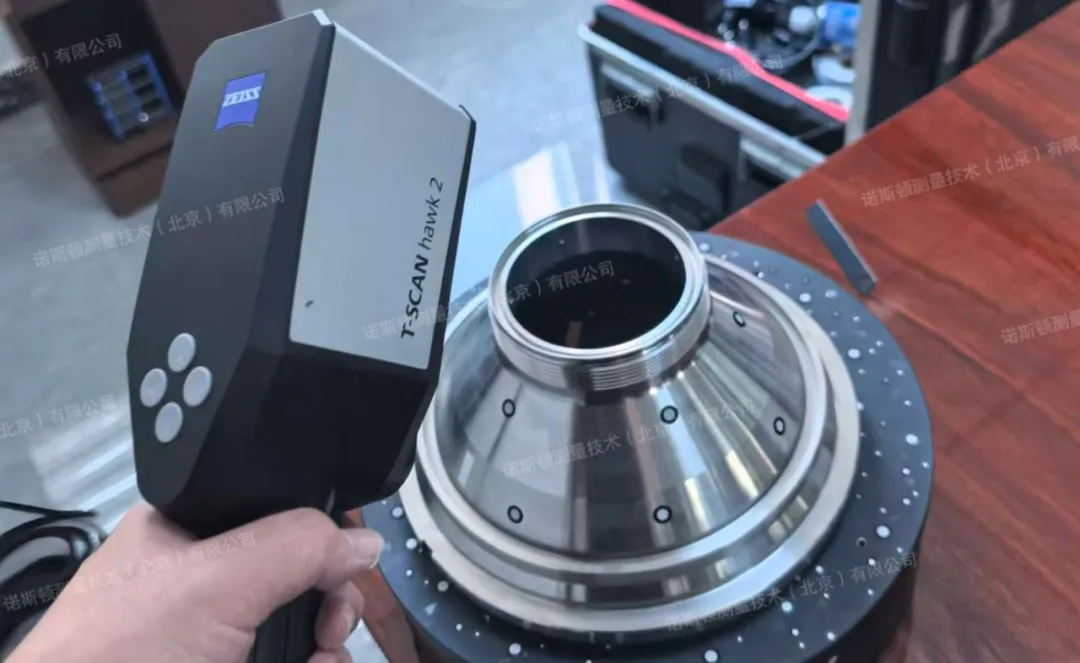

船用关键零部件三维扫描现场
设备能够快速获取复杂异形曲面、深腔结构、微小排渣孔、高精度配合螺纹等关键细节特征，实现复杂船用零部件全尺寸、高精度三维数字化采集，测量精度满足船舶特种设备及精密锻件行业检测要求，适用于各类异形件、薄壁件、高危部件及大型船用核心零部件的检测与数字化建模。

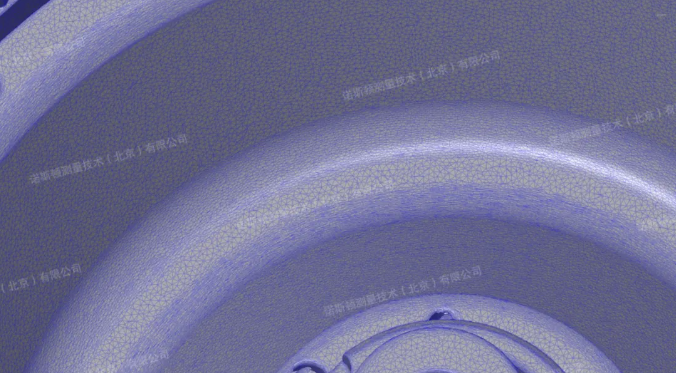

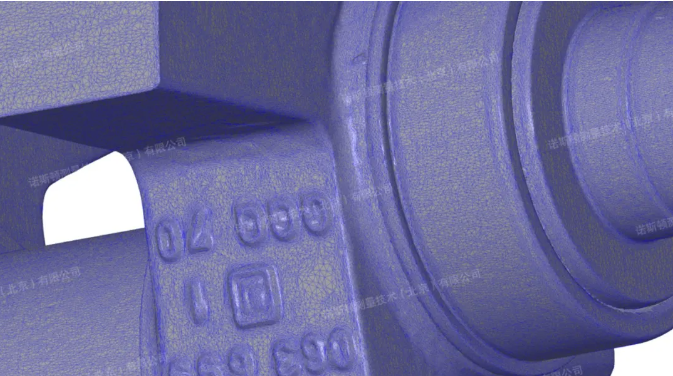

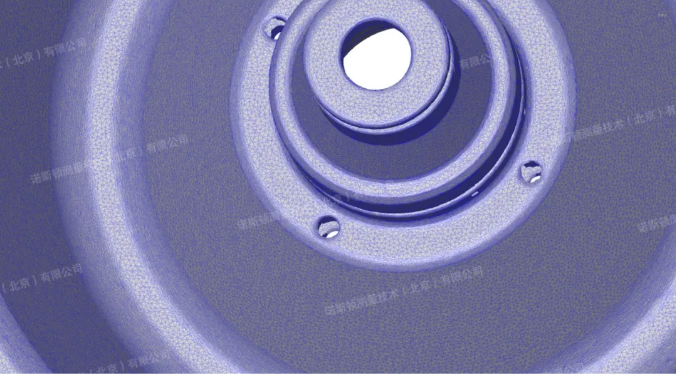

船用关键零部件三角网格数据
船用关键零部件三角网格数据
船用关键零部件三角网格数据

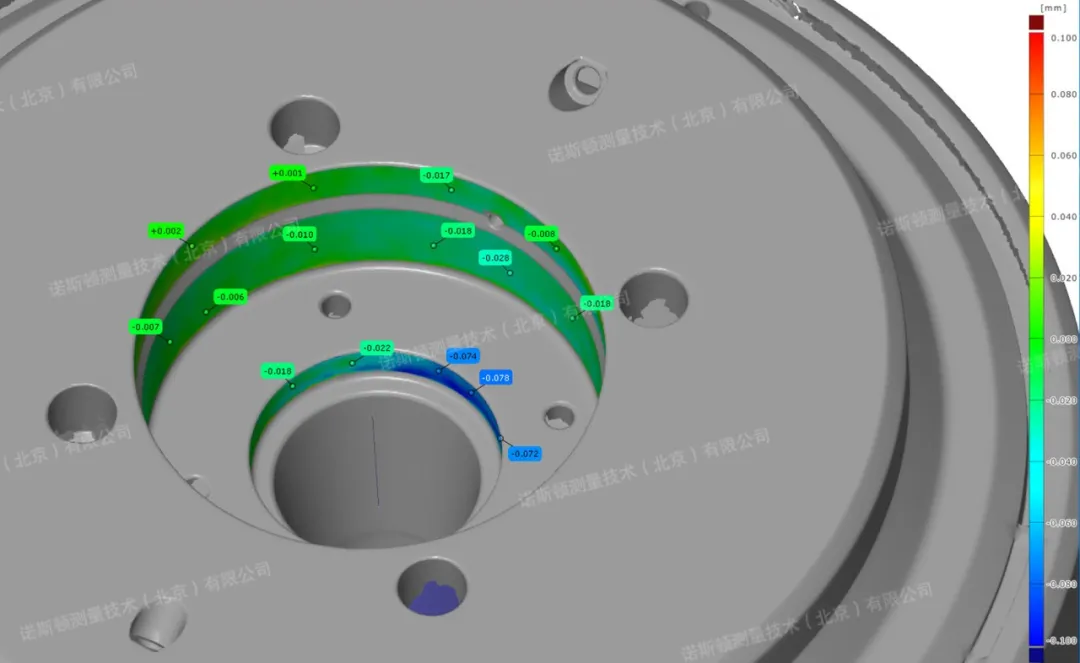

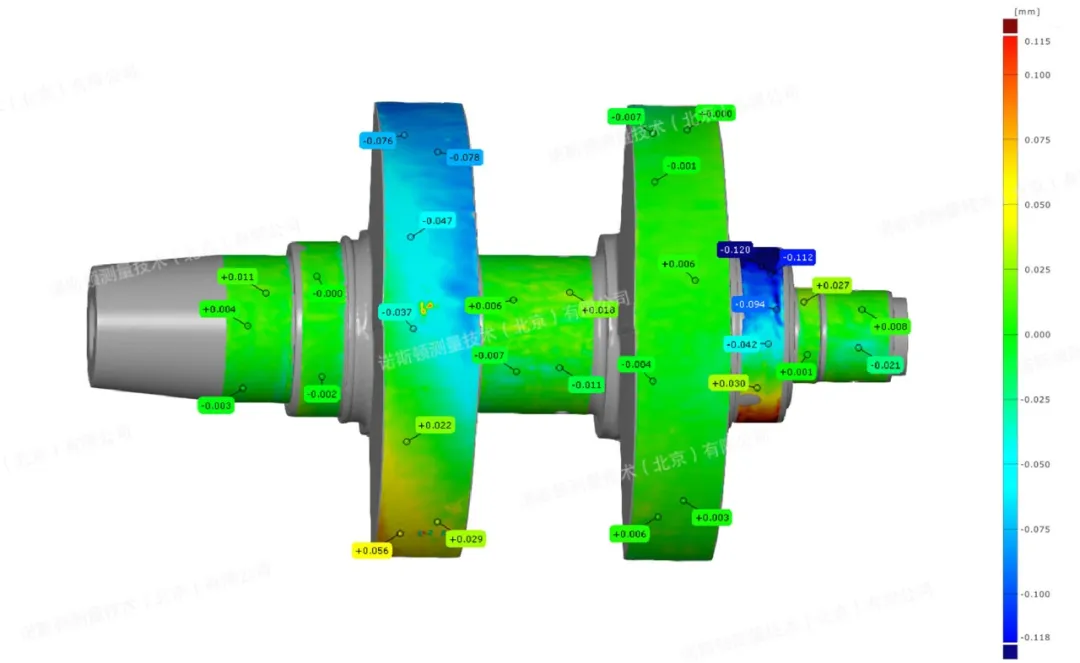

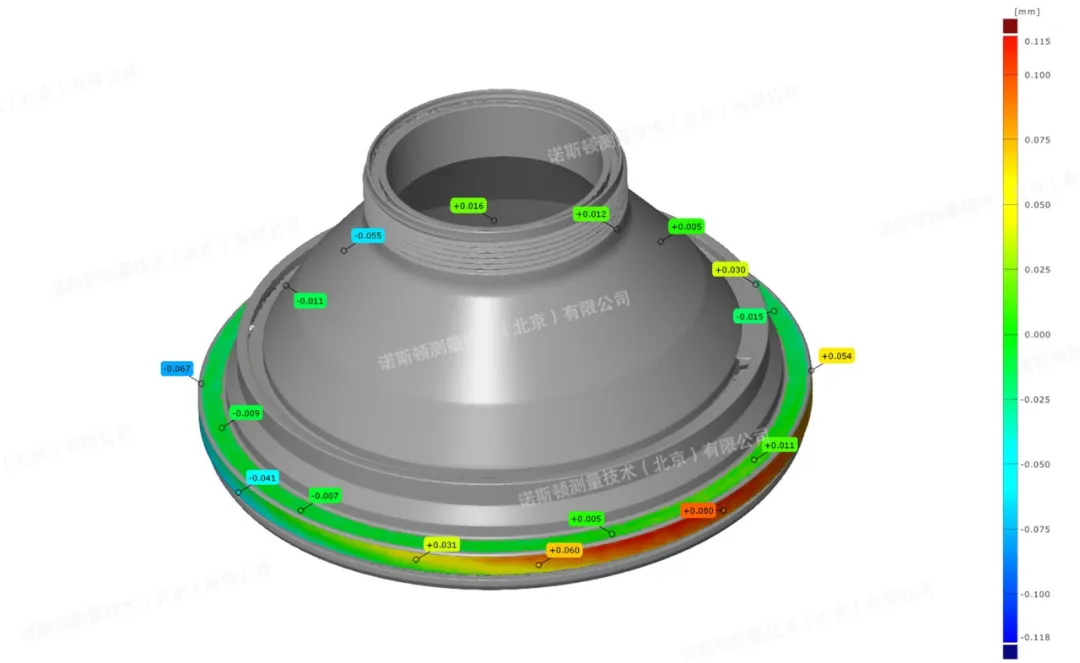

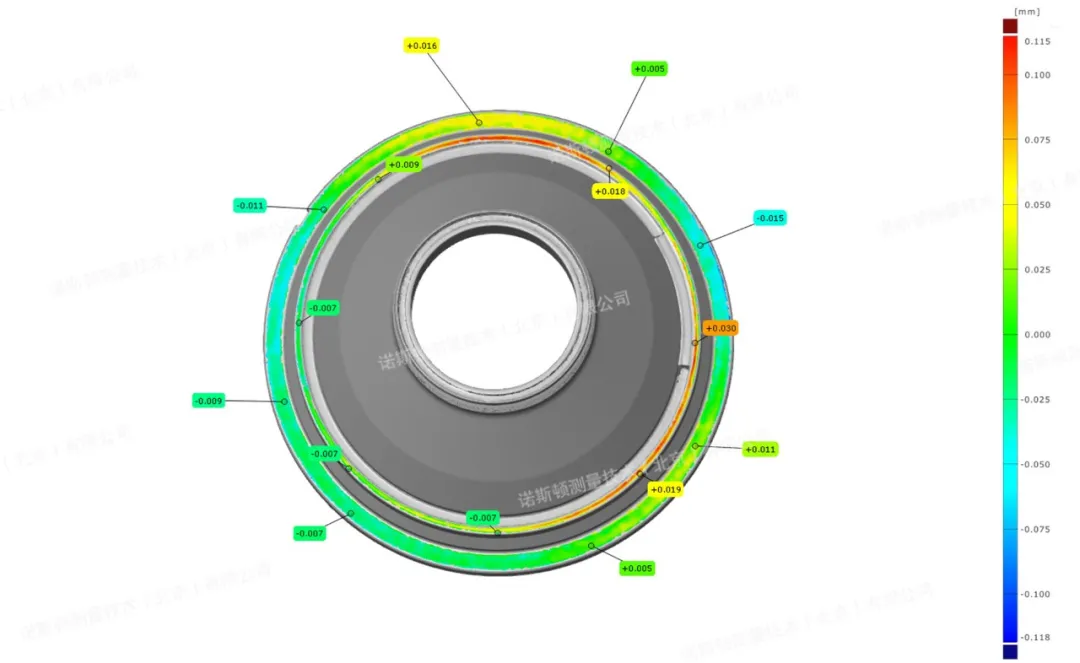

依托专业工业三维检测软件，将扫描获取的点云数据与标准CAD模型进行高精度配准比对，自动生成工件磨损、变形及加工余量的可视化三维色差分析图，直观展示尺寸偏差分布情况。

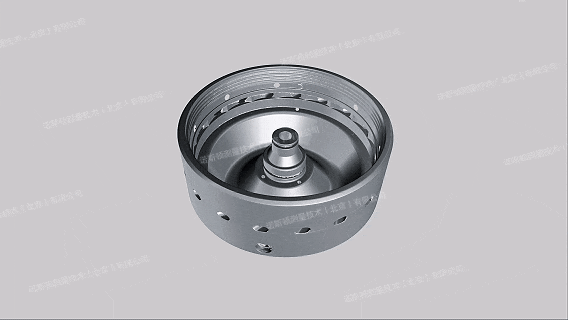

船用关键零部件三维模型

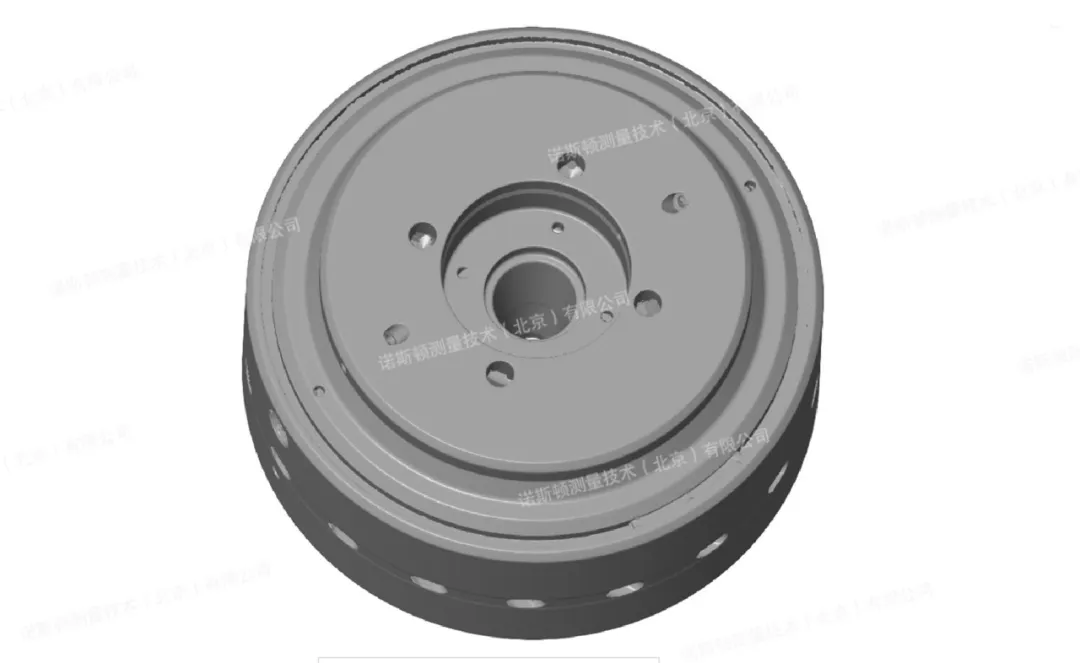

船用关键零部件三维模型
同时，自动提取圆度、同轴度、平面度、位置度等关键几何尺寸与形位公差参数，并输出STL、STEP、IGES等多种通用三维工程数据格式，可无缝对接CNC数控加工中心，用于数控编程、修复加工、工艺优化及逆向设计，大幅提升数字化制造效率。

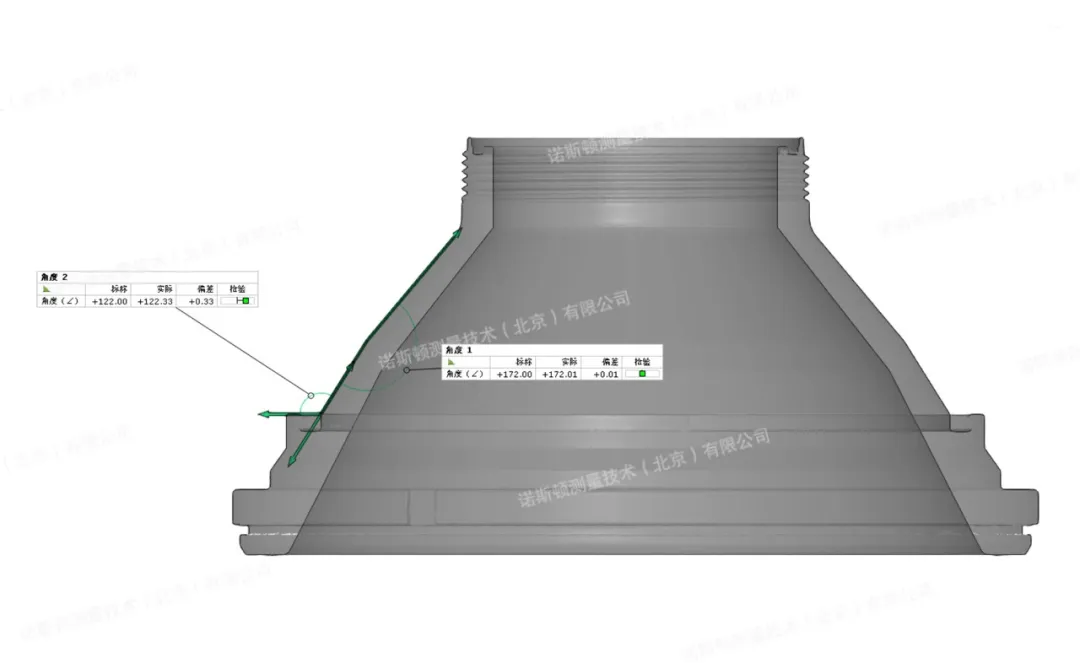

船用关键零部件角度检测

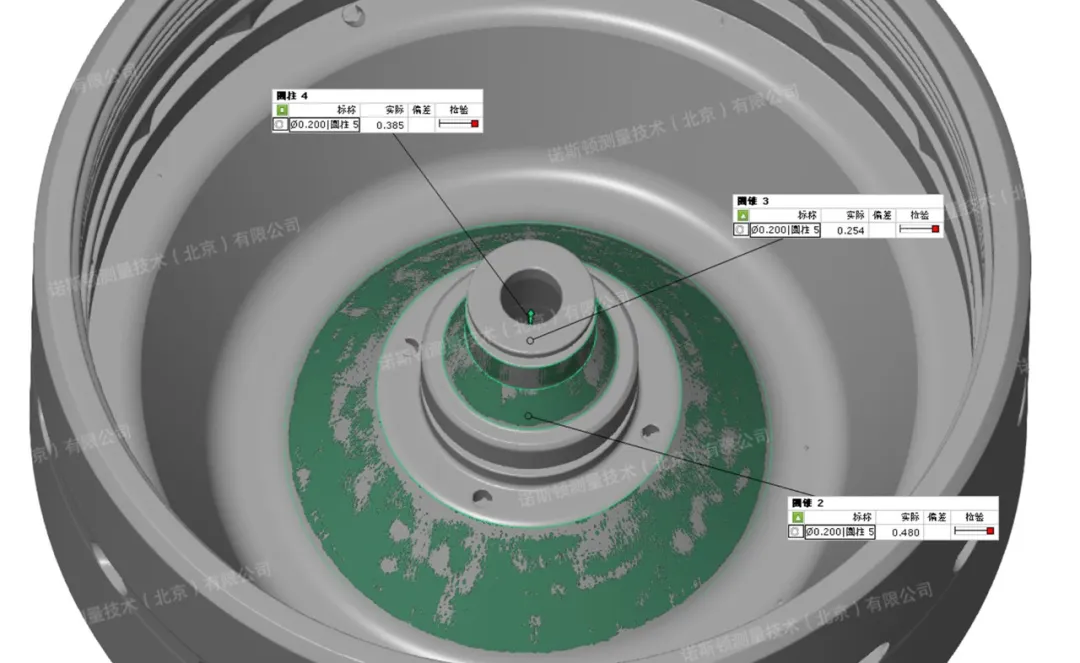

船用关键零部件圆柱度检测
项目实施完成后，可向客户交付完整的数字化成果资料，包括原始点云数据、高精度三维模型、三维色差检测分析报告、GD&T形位公差检测报告及相关工程数据文件，形成可追溯、可归档、可复用的数字化资产。

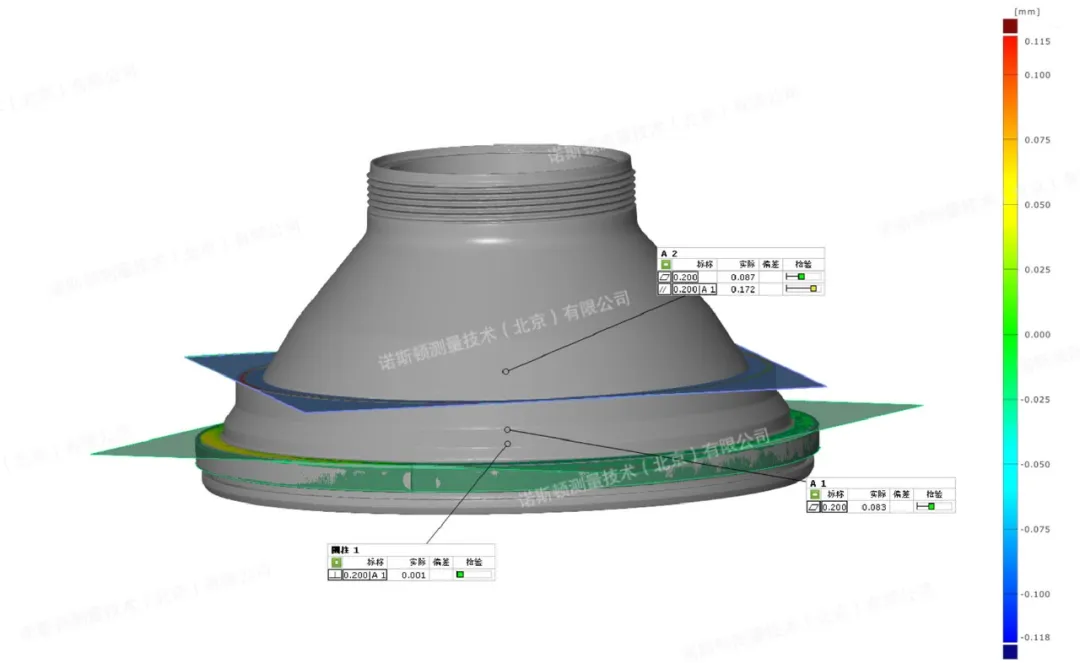

船用关键零部件形位公差检测
船用关键零部件形位公差检测
04 数字化检测赋能企业全业务链升级
依托三维检测形成的全尺寸磨损数据，客户能够准确掌握工件实际状态，科学制定堆焊、精车、研磨等修复工艺，精准控制加工余量，避免因经验判断导致的加工误差，提高修复件装配一致性及运行稳定性。

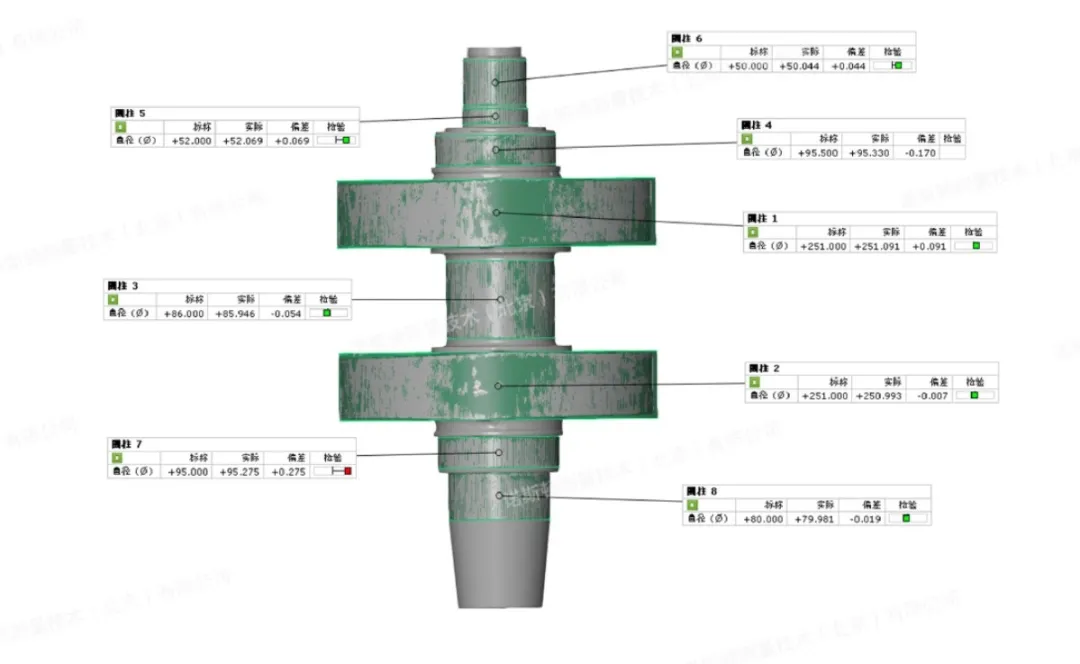

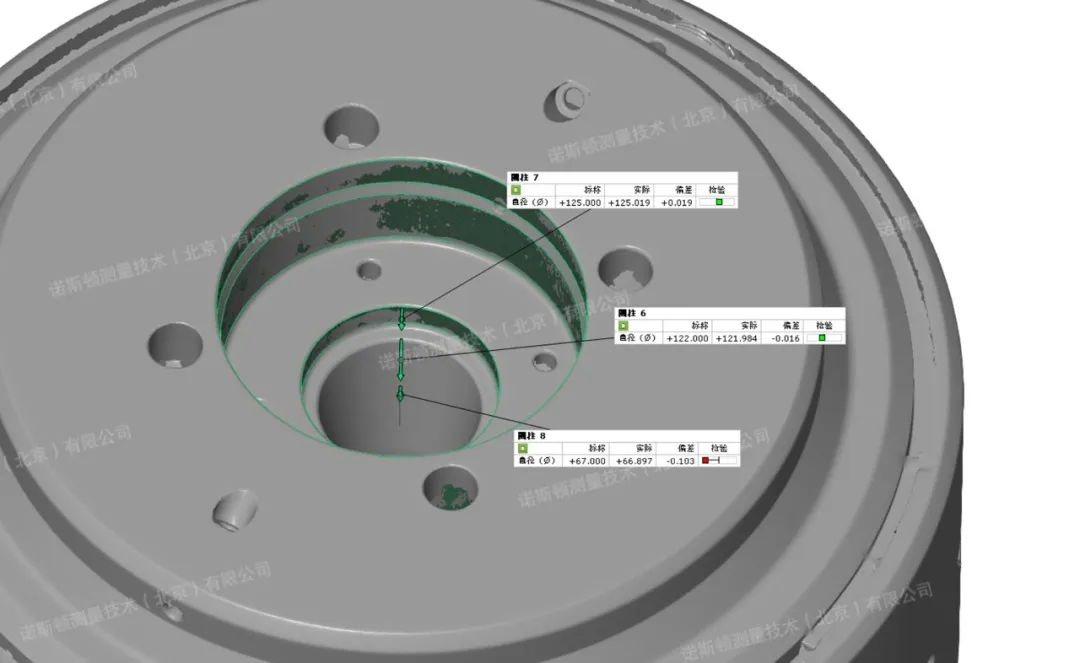

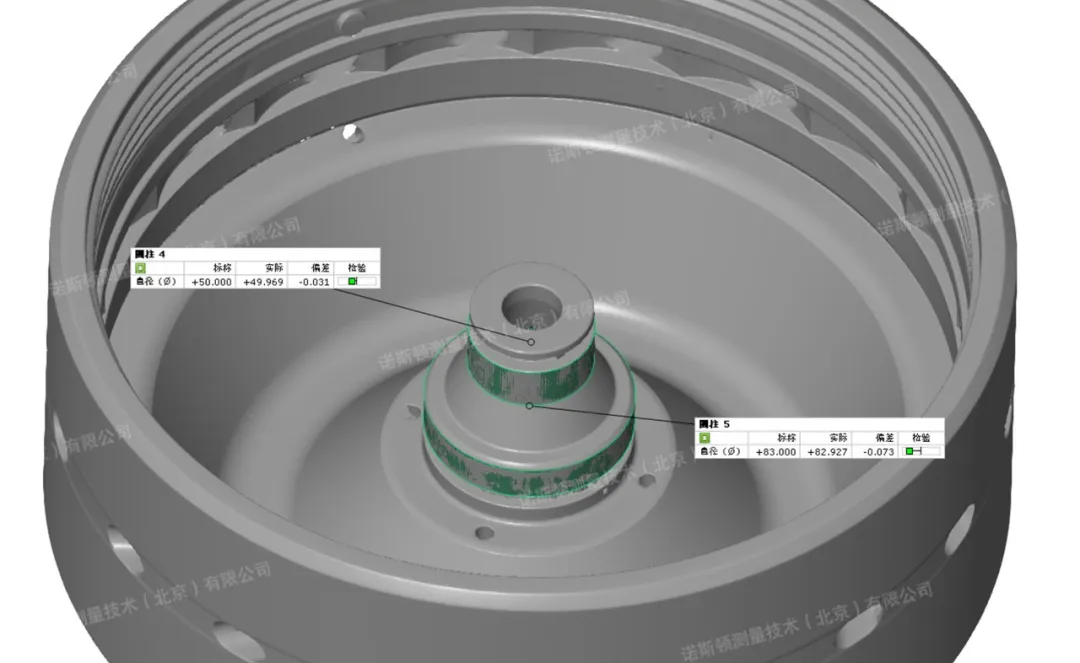

船用关键零部件圆柱直径检测
船用关键零部件圆柱度检测彩图
通过逆向工程建立完整数字模型，突破进口设备原厂技术资料缺失带来的限制，为国产化研发提供可靠的数据基础。形成的数字模型可直接应用于数控加工编程及批量制造，显著缩短产品研发周期，降低进口备件采购成本，提高企业自主配套能力。
船用关键零部件形位公差检测
船用关键零部件形位公差检测
标准化数字检测报告及完整质量档案，为企业建立统一的质量管理标准提供依据。在产品交付过程中，可满足船东、船级社及第三方检测机构对于检测数据真实性、完整性和可追溯性的要求，提高项目验收效率，增强客户信任度。
船用关键零部件形位公差检测
船用关键零部件形位公差检测
通过建立零部件数字化档案，企业能够持续跟踪设备服役状态，为后续磨损分析、故障诊断、寿命评估及预防性维护提供数据支撑。不仅提升售后服务能力，也进一步拓展了数字化运维服务价值，为客户提供覆盖设备全生命周期的技术保障。

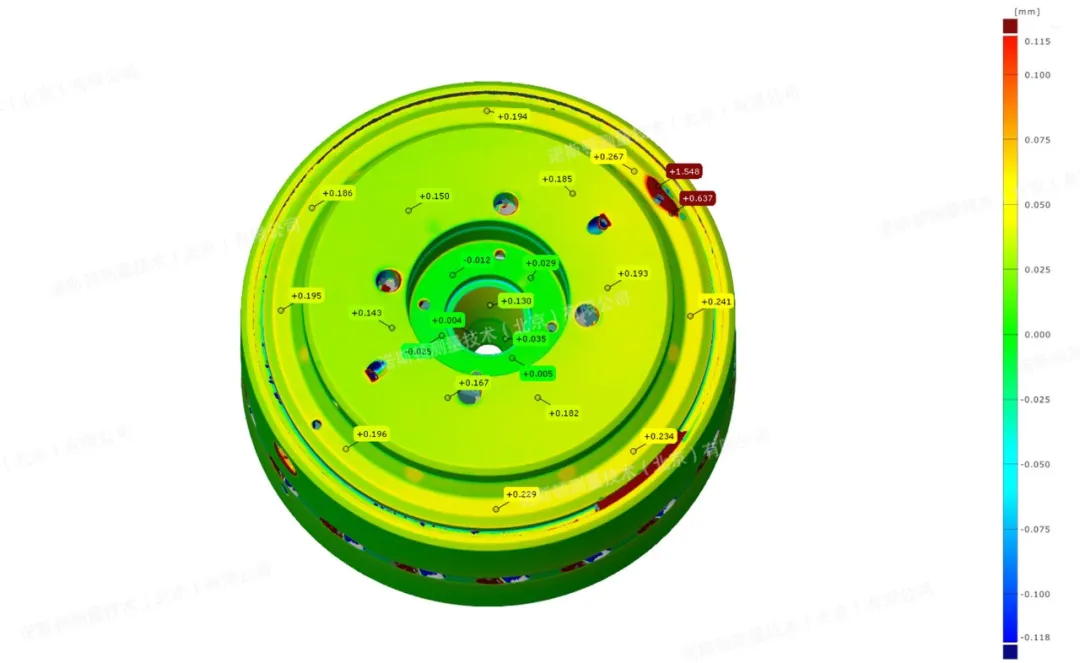

船用关键零部件整体偏差检测
05 本期小结
三维扫描技术的价值不仅体现在高精度测量，更重要的是将传统依赖人工经验的制造模式，转变为以数字模型为基础、以检测数据为依据、以全过程追溯为保障的数字化制造模式，实现检测标准统一、加工过程可控、产品质量可追溯、制造经验可沉淀。
船用关键零部件三维模型数据
数字化检测与逆向工程解决方案不仅适用于船舶动力系统核心部件，还可广泛应用于工程机械、能源装备、轨道交通、高端模具、航空零部件等精密制造领域，为更多制造企业构建标准化、数字化、智能化质量体系提供技术支撑。
船用关键零部件三维模型数据
