在现代数据中心架构中，基板管理控制器（BMC）由于承担带外管理职责并具备接近硬件级的控制权限，其安全性直接关系到整机系统的可信性。一旦BMC遭受Rootkit等固件级攻击，攻击者可绕过操作系统防护机制，获取对底层硬件资源的深度控制能力。因此，构建自底向上的不可篡改信任链，成为保障BMC安全的关键。

以飞腾腾珑E2000（以下简称E2000或飞腾E2000）网安版为代表的新一代国产处理器平台，在芯片内部SE安全域集成了符合GM/T 0012-2020规范的可信密码模块（TCM），提供硬件级可信根能力。该内置TCM原生支持SM2/SM3/SM4等国密算法，为BMC构建可信启动体系提供坚实基础。

本文作为本系列的第三篇，将视线从BMC 侧可信能力进一步向外延伸，探讨如何把已落地的 TCM 信任根通过标准 CRB 协议经 PCIe 链路暴露给主机，实现从 BMC 可信到整机可信的跨越。我们将先系统梳理 TCG CRB 的控制区、Start 握手与命令/应答缓冲机制，再深入解析一次 TPM 命令的完整流转路径，并串联启动度量、远程证明等典型整机可信场景，呈现一套以标准协议为纽带、贯穿 BMC 到主机 OS 的可信延伸实践指南。

01 TPM-CRB 协议介绍

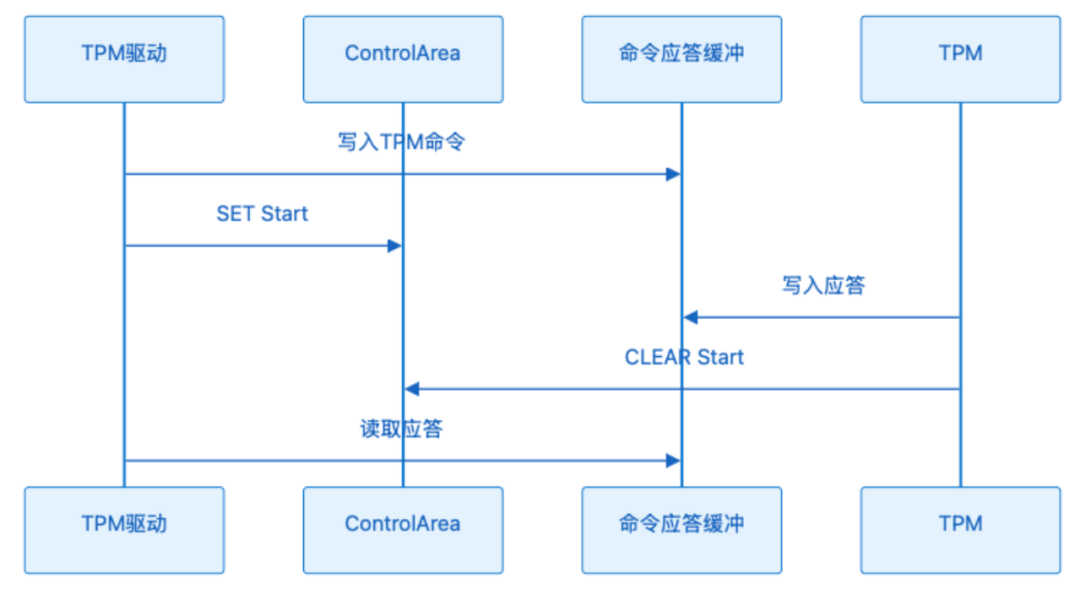

CRB（Command/Response Buffer，命令/应答缓冲接口）是 TCG （可信计算组织）为 TPM 2.0 定义的标准硬件抽象接口。与 FIFO 接口的字节流管道不同，CRB 采用内存映射的命令/应答缓冲 + 控制寄存器握手模式。CRB 的关键特性是 bus agnostic（物理总线无关）——规范明确它可以各式各样的物理接口上，而协议本身只规定软件如何与 TPM 对话，不限定 TPM 芯片的物理位置。

与FIFO 相比，CRB 的优势在于：软件一次性写入完整命令缓冲，无需逐字节轮询；控制寄存器提供明确的就绪/忙/完成语义；且同一套 CRB 驱动可适配多种物理承载方式。

02 TCM-CRB 在OurBMC上的实践

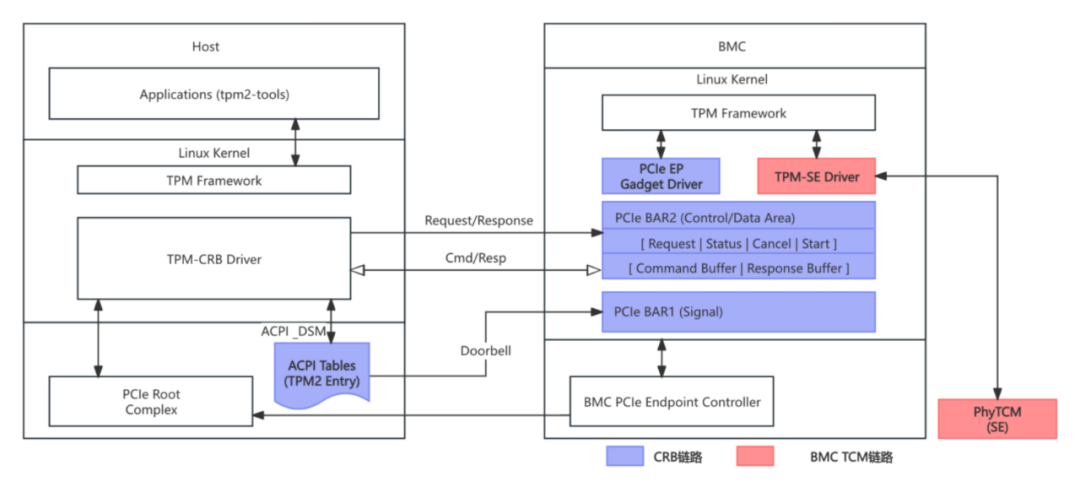

飞腾腾珑E2000 BMC自带TCM可信根，因此我们可以基于 BMC 自带的TCM可信根与 PCIe 链路规范，通过 PCIe Endpoint (EP) 模式将 BMC 模拟为一个标准的 TCM/TPM 2.0 设备。Host 端无需修改操作系统内核（使用Linux内核原生 tpm_crb 驱动），仅需通过 ACPI 描述向Host OS提供CRB相关的寄存器信息，即可识别并使用该可信根。

系统采用了 Host 轮询 (Polling) + BMC 中断触发 (Doorbell) 的混合交互模式，既保证了 Host 端驱动的兼容性，又通过硬件机制降低了 BMC 端的 CPU 负载。

BAR 空间规划：采用双BAR分离设计，以隔离控制流和数据流。

BAR 1 (Control Area)：配置为 Doorbell 监控区域，Host 写入该区域可触发 BMC 硬件中断。

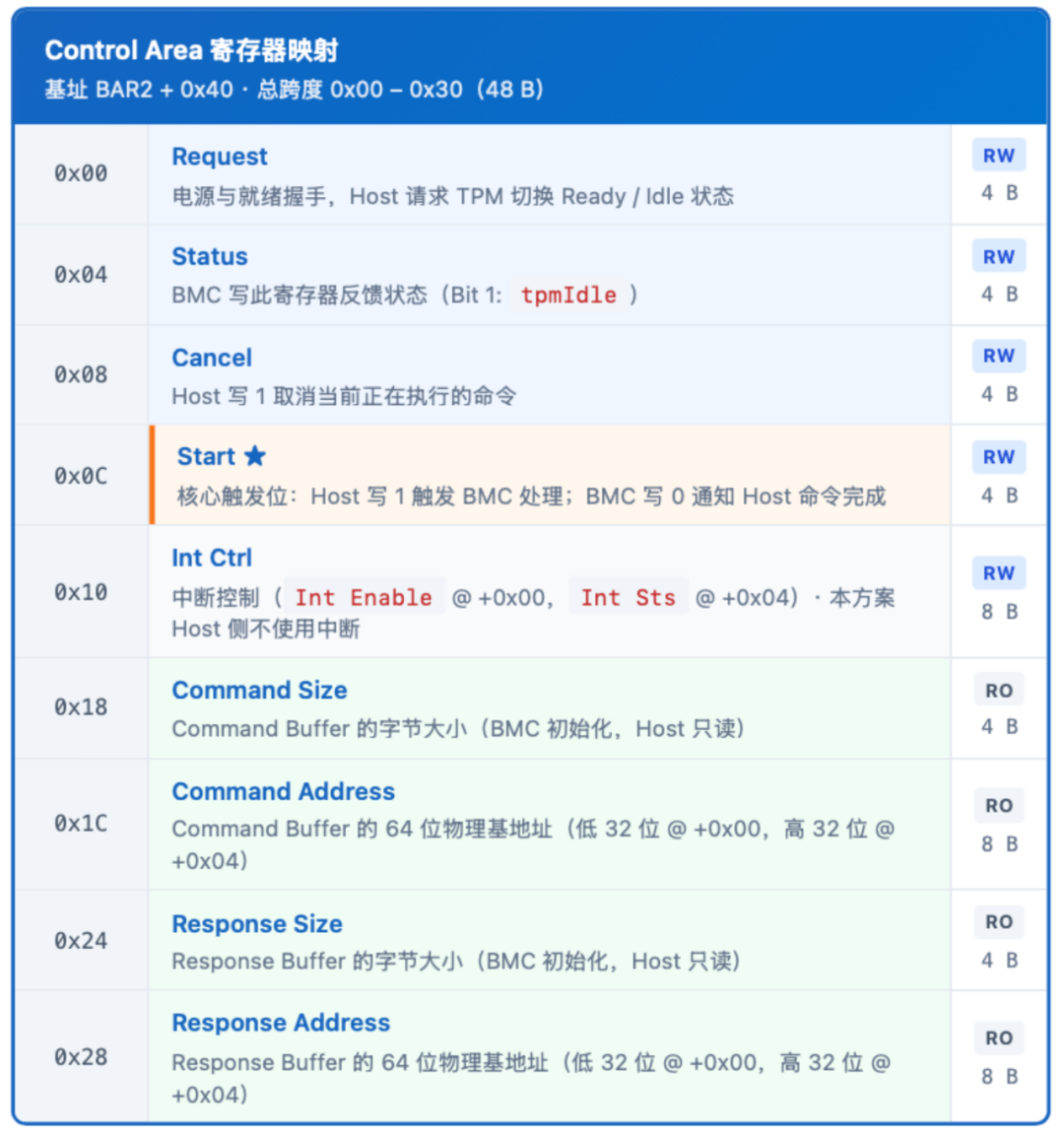

BAR 2 (Data Area)：用于存放CRB 协议寄存器（Request, Status, Start 等）与 Command/Response Buffer。

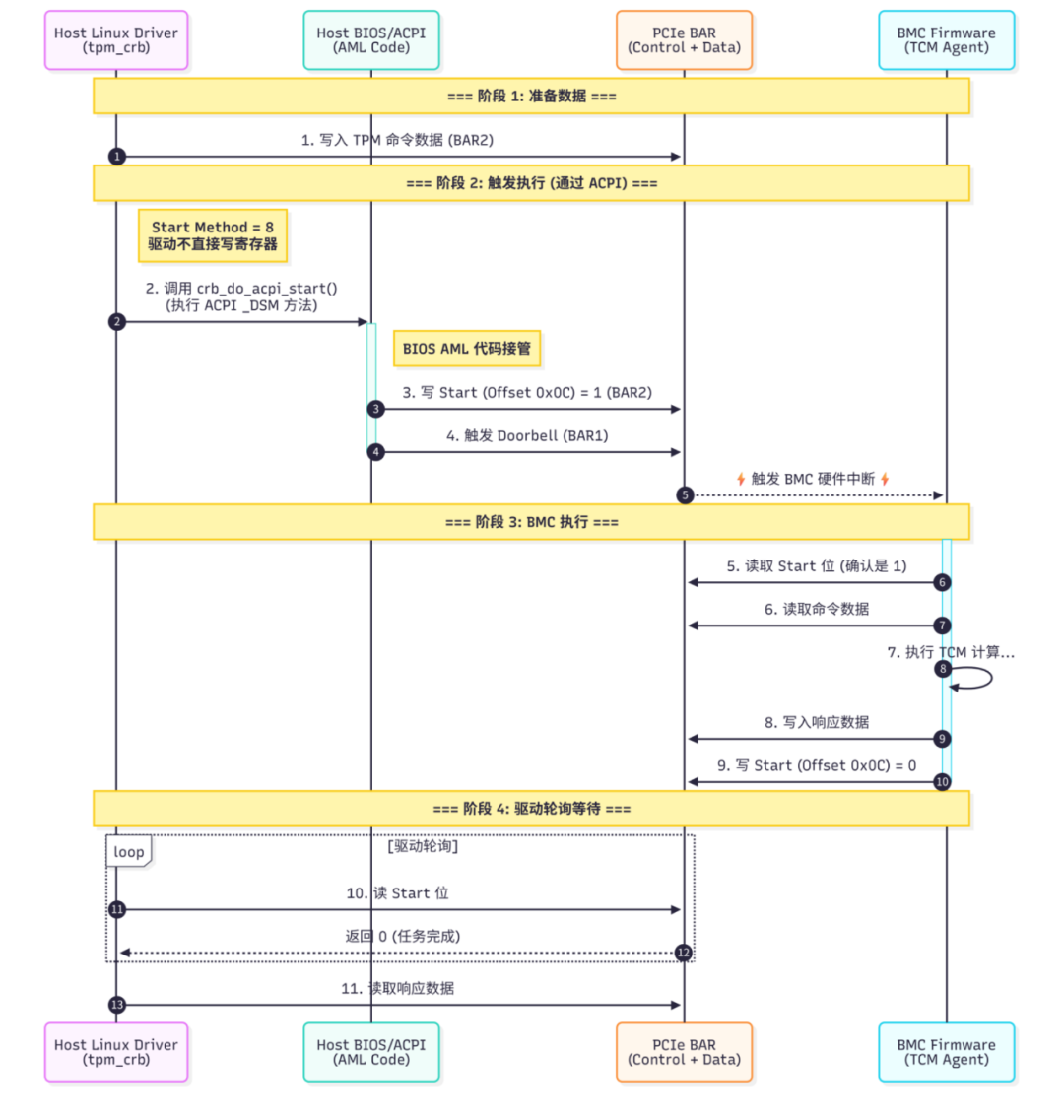

基于CRB规范，完成一次TPM命令执行的流程如下：

1、命令发送：

a) Host 将 TCM 指令数据写入 BAR 2 (Data Area) 的 Command Buffer；

b) Host 将 BAR2 控制区域的 start 字段置1；

2、触发执行：

a) Host 调用 ACPI 的 _DSM 方法将控制权移交 BIOS。由 BIOS 的 AML 代码写入Doorbell区域触发中断；

b) BMC PCIe 控制器检测到 BAR 1 的写操作，命中预设的 Doorbell 监控窗口，立即向 BMC CPU 触发硬件中断;

c) BMC 中断服务程序唤醒 TCM 业务进程，开始处理。此机制消除了 BMC 对 Start 位的轮询等待;

3、命令处理：

a) BMC 读取 BAR 2 中的指令，调用后端物理 TCM (PhyTCM);

b) 计算完成后，BMC 将结果写回 BAR 2 的 Response Buffer;

4、完成通知：

a) BMC 将 BAR 2 的 Start 寄存器写为 0;

b) Host 的 tpm_crb 驱动在发送命令后进入轮询循环 (Polling Loop)，检测到 Start 变为 0 后，判定命令执行完成;

5、读取响应：

a) Host 从 BAR 2 读取返回数据；

03 总结

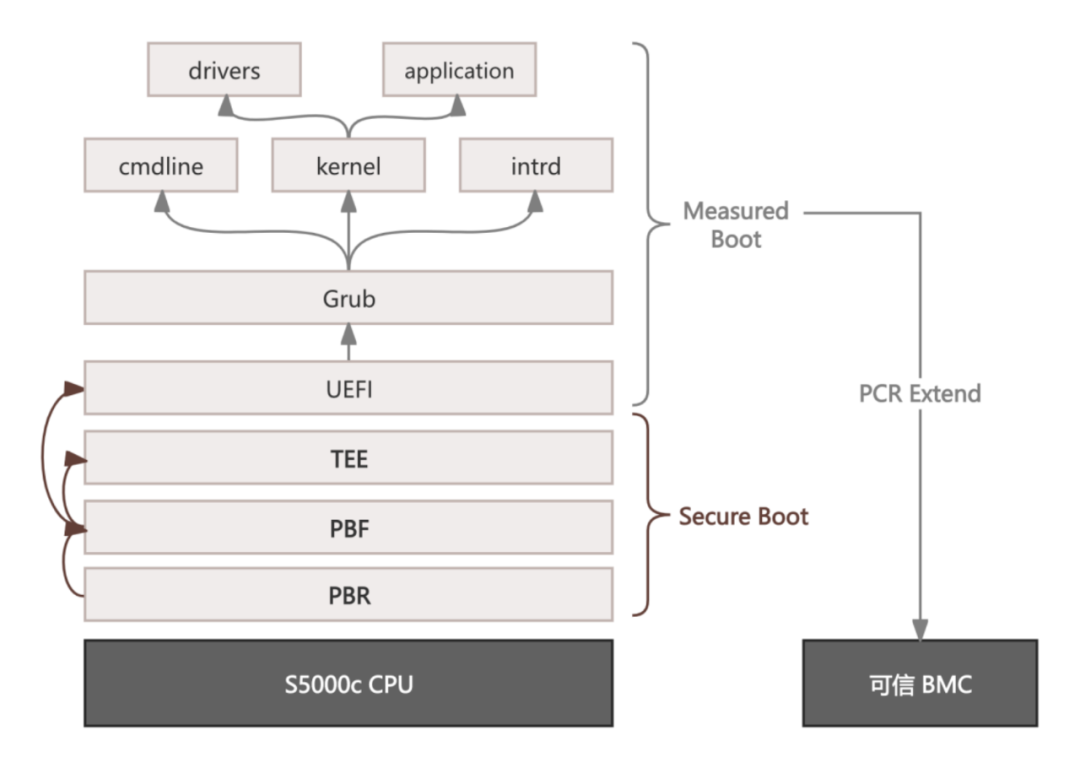

本系列第一期介绍了BMC 本地的可信启动流程：从 BMC 上电开始，固件/操作系统各启动阶段依次对下一级镜像做哈希度量，将结果扩展到 TCM 的 PCR 中，从而在 BMC 域内建立起一条可验证的完整性链。第二期在此基础上构建了完整的TCM 软件栈，使 BMC 不仅能完成本地度量，还具备远程证明与完整性度量架构能力。

本期则将这条信任链延伸到了主机侧。对主机软件而言，将BMC视作可信根与使用主板外接 TPM 并无差别，但信任锚点实际驻留在 BMC 域。由此，第一期验证过的启动度量机制可以复用于主机启动路径；第二期积累的远程证明、完整性校验等软件能力，也可通过直接服务于整机，而无需在主机侧重复建设一套可信软件栈。
