人形机器人分层认知架构：SPA框架、ROS系统模块化实践、ASIMO动作预编程库规模分析（下）

三、ROS系统在NAO机器人中的模块化实践

在NAO机器人中应用ROS（Robot Operating System）实现模块化开发，能有效提升代码的复用性、可扩展性和协作效率。

（一）NAO机器人核心模块与ROS工具的对应关系：

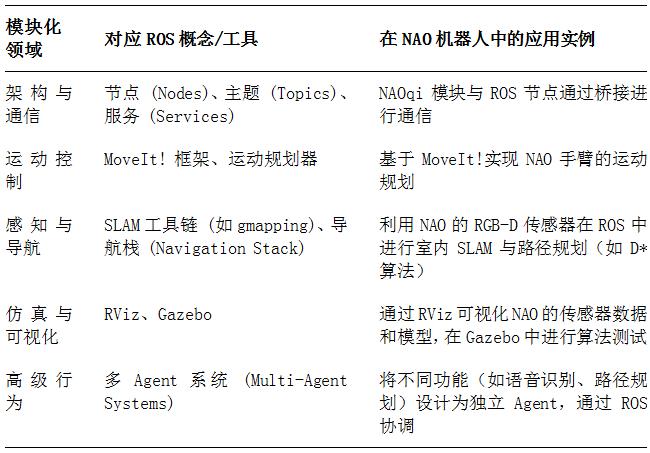

NAO机器人核心模块与ROS工具的对应关系

(二）桥接与集成

NAO机器人原本运行NAOqi中间件。为了融入ROS生态，关键在于建立ROS-NAOqi桥接：

1. ROS-NAOqi桥接：这个桥接包（如 naoqi_bridge）的核心功能，是创建ROS节点来与NAOqi的Broker通信。NAOqi的各个功能Module通过ALProxy之类的接口被封装成ROS节点，这样其他ROS节点就能像与普通ROS节点交互一样，通过主题或服务来调用NAO机器人的底层功能（如读取传感器数据、控制关节运动）。

2. 通信机制：在ROS端，遵循标准的发布-订阅（通过Topic）和请求-响应（通过Service）模型。这使得开发者可以使用丰富的ROS工具链（如rqt_graph可视化节点关系，rosbag记录回放数据）来调试和优化。

（三）运动控制模块化

运动控制的模块化，主要借助ROS中的MoveIt! 框架实现：

1. MoveIt!集成：为NAO机器人配置URDF模型后，MoveIt!可自动生成包含运动规划、逆运动学求解、碰撞检测等模块的配置包-1。

2. 规划与执行：通过MoveGroup接口，你可以发送高级别的运动目标（如"将右臂移动到某个位置"）。MoveIt!会综合机器人模型、当前状态及环境约束，调用规划算法（如快速随机扩展树RRT）生成无碰撞的运动轨迹-1，最终通过控制器跟踪执行。

3. 模块化价值：将复杂的运动学计算、轨迹规划等封装在MoveIt!中，应用层只需关注运动目标，降低了开发难度。

（四）感知与导航模块化

在感知与导航方面，ROS提供了标准化的工具链：

1. SLAM实现：NAO机器人可利用其RGB-D传感器获取彩色图像和深度信息。在ROS中，可以运行如rtabmap_ros这样的SLAM包，处理传感器数据，实时构建2D栅格地图或3D点云地图，并估计机器人的位姿。

2. 路径规划：在已构建的地图上，ROS的导航栈可以接管后续的移动任务。它整合了全局规划器（如D*算法规划大致路线）和局部规划器（如TEB局部避障），使NAO能自主导航到目标点。

（五）高级应用：多Agent系统

对于更复杂的任务，可以考虑采用多Agent系统的思路来设计NAO的软件架构：

1. 架构设计：例如，可以划分为自主决策层（高级任务规划）、功能代理层（专门的功能模块，如视觉处理Agent、语音交互Agent、导航Agent）和控制执行层（底层驱动）。

2. ROS中的协作：在ROS中，每个功能Agent可以是一个或多个独立的ROS节点。它们通过ROS的通信机制（主题、服务、动作）进行信息交换和协同工作，共同完成复杂任务。

（六）优势、挑战与未来

基于ROS的模块化实践为NAO机器人开发带来了显著优势，同时也面临一些挑战：

1. 核心优势：

高复用性与互操作性：遵循ROS标准，功能模块易于在不同机器人项目间迁移和共享。

并行开发与易调试：模块解耦便于团队分工；ROS丰富的工具（如RViz可视化、rqt动态配置）提升了调试效率。

强大的生态系统：直接利用ROS社区持续贡献的算法包（如MoveIt!、导航栈），加速功能实现。

2. 挑战与应对：

桥接性能：ROS-NAOqi桥接可能引入延迟。对实时性要求高的任务，需优化通信或考虑将关键功能直接嵌入NAOqi。

资源限制：NAO机的算力有限。需合理分配计算密集型任务（如复杂SLAM），或结合远程计算节点（通过ROS网络通信）分担负载。

版本兼容：注意ROS版本（如Noetic、ROS 2）与NAOqi驱动及功能包的兼容性。有尝试通过Web服务器中转或直接使用libQi库（C++/Python）连接NAOqi。

未来展望：模块化架构为NAO融入ROS 2（提升实时性、安全性）、探索AI与ROS融合（如在ROS节点中集成深度学习模型）奠定了基础。

四、本田ASIMO的动作预编程库规模分析

(一）动作生成方式

ASIMO的动作并不完全是靠事先“录制”和“存储”的，它融合了预编程和实时计算：

1. 预编程与自主规划结合：ASIMO具备一定程度的自主动作规划能力。例如，在移动时，它能利用内置传感器实时探测周围环境，预测行人未来几秒的行动轨迹，并自主计算并规划出一条新的行走路线以避免碰撞。这意味着很多具体的移动路径是在执行时动态生成的，而非完全依赖一个庞大的、事先录好的路径库。

2. 基于模型的运动控制：ASIMO采用了名为 “i-Walk” 的智能实时灵活步行技术。这项技术支持预测运动控制，允许ASIMO在转弯时根据当前速度实时计算最佳的转弯角度和向心力，从而无需停顿就能流畅转弯。这表明其基础运动能力是基于算法模型实时调整的。

（二）核心动作能力一览

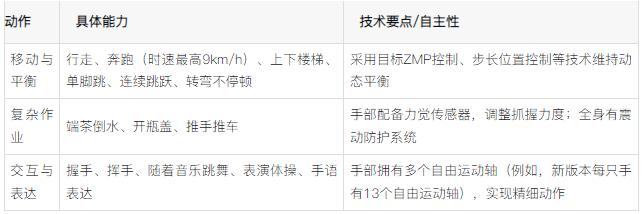

ASIMO核心动作能力

(三）影响动作库规模的因素

ASIMO的动作能力是由其先进的硬件和软件系统共同支撑的：

1. 高度的身体自由度：ASIMO拥有57个身体自由度（相当于关节）。这57个关节的多种组合构成了极其丰富的动作可能性，是庞大动作库的物理基础。

2. 强大的环境感知系统：ASIMO装备了视觉传感器（双目摄像头）、激光雷达、超声波传感器、红外传感器以及脚部方位传感器等多种传感设备。这些传感器能收集环境信息，使ASIMO能理解上下文并做出相应的动作决策。

3. 模块化与分层控制架构：虽然搜索结果未明确ASIMO是否采用ROS，但其设计理念包含模块化思想，将复杂系统分解为感知、规划、控制等模块。同时，其运动控制也体现了分层架构，例如对整体姿势、步态和关节运动的协同控制。

（四）小结

本田ASIMO的动作能力是预编程基础动作、基于模型的实时控制以及一定程度的自主环境交互能力三者结合的成果。

虽然没有一个具体的数字来描述其动作预编程库的规模，但可以确定的是，它的动作系统非常复杂和先进。它的动作并非简单地“播放”，而是在预置技能包的基础上，结合实时感知和计算，动态地生成适应环境的具体动作序列。
