易车前端监控系统旨在解决内部问题，提供多场景实时监控，包括异常、性能、数据埋点和行为采集。系统通过SDK自动收集请求、性能、异常等指标，通过四阶段实现：指标采集、存储、分析和可视化。异常采集监听错误事件，性能采集利用performance.timing API，接口采集代理全局XHR。目前处于二期性能监控阶段，未来规划涵盖四期。系统面临数据量增长挑战，通过数据处理减轻上报服务器压力。

背景

自研工具是为了解决内部问题而生，希望通过这些问题引起大家的共鸣：

是否知道重要的业务，该页面是可以正常服务于用户的？
能否在问题还没有大规模爆发之前，快速的感知到业务的异常？
怎么不去用户的电脑上就能直观的看到问题所在，从而俯瞰项目全局；能否从宏观到微观一路下钻快速的定位线上告警信息？
在跨部门沟通时拿出合理的证据，来告诉他这个时间段该接口就是无法访问的，并告知我们的参数传的很正确，帮助服务端反查问题。
产品和设计同学想要提升用户体验，研发不断迭代功能版本。那这些我们以为的优化点，效果究竟如何？怎么去衡量？
哪个广告位，哪个资源位更有价值？怎么能更为精准的触达用户痛点，为提升业务赋能？

我们看到这些疑问，都需要数据指标的支撑。从解决这些问题的角度出发，把反复出现或无法跟其他部门交代的问题，打造成可以帮助我们解决问题的产品。

所以在这种场景下，易车·前端监控应运而生。

它主要是多场景多维度实时的监控大盘，实现浏览器客户端的全链路监控，方便团队事后追查和整改，转变为事前预警和快速判定根因。

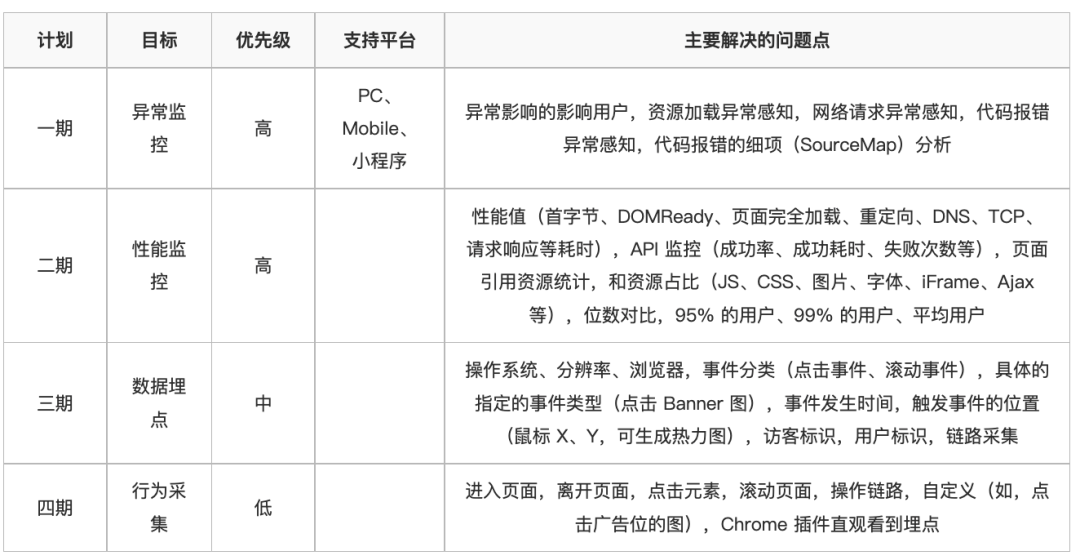

经过详细的规划以后，我们把前端监控分为四期，分别为：异常监控（一期）、性能监控（二期）、数据埋点（三期）、行为采集（四期），于 2020 年 6 月 23 号正式启动研发，目前处于二期阶段。

关键结构

为实现上述需求，监控系统主要分为四个阶段来实现；分别是：指标采集、指标存储、统计与分析、可视化展示。

指标采集阶段：通过前端集成的 SDK 收集请求、性能、异常等指标信息；在客户端简单的处理一次，然后上报到服务器。
指标存储阶段：用于接收前端上报的采集信息，主要目的是数据落地。
统计与分析阶段：自动分析，通过数据的统计，让程序发现问题从而触发报警。人工分析，是通过可视化的数据面板，让使用者看到具体的日志数据，从而发现异常问题根源。

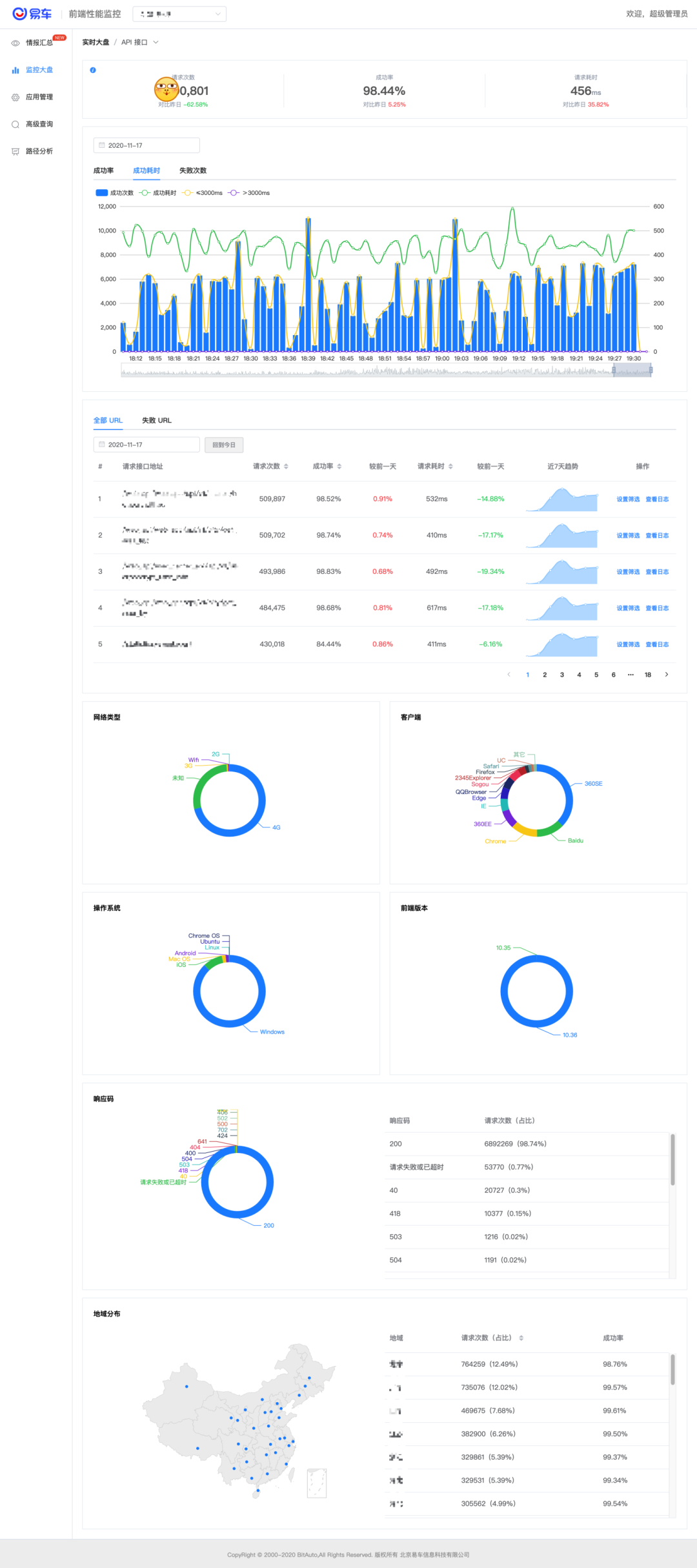

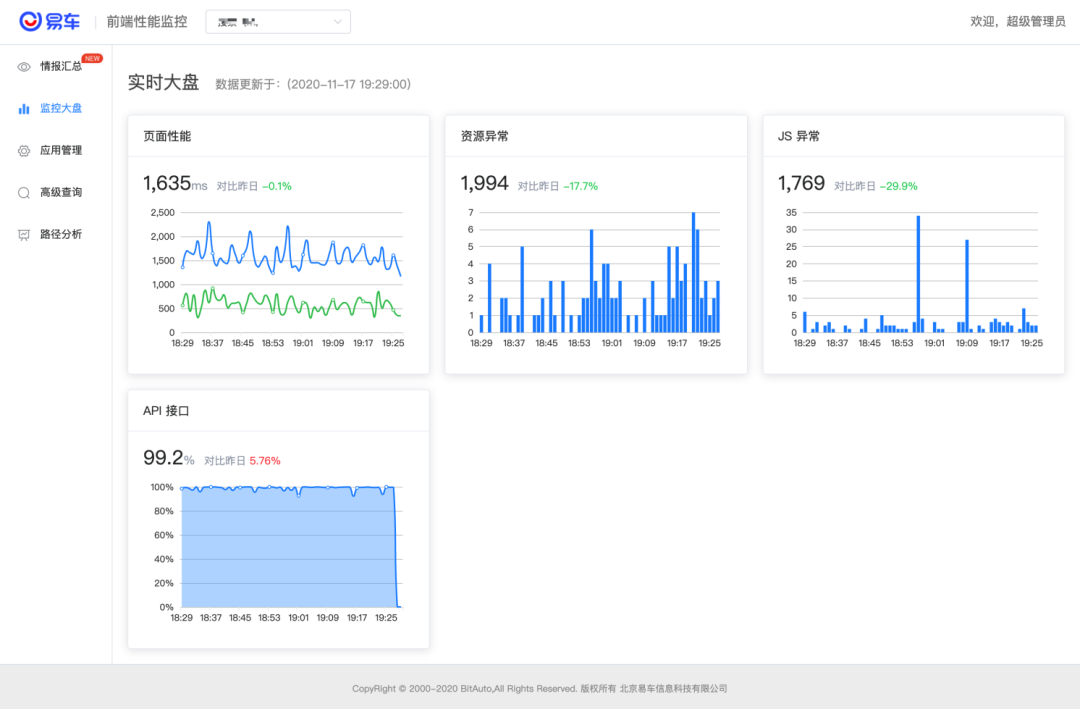

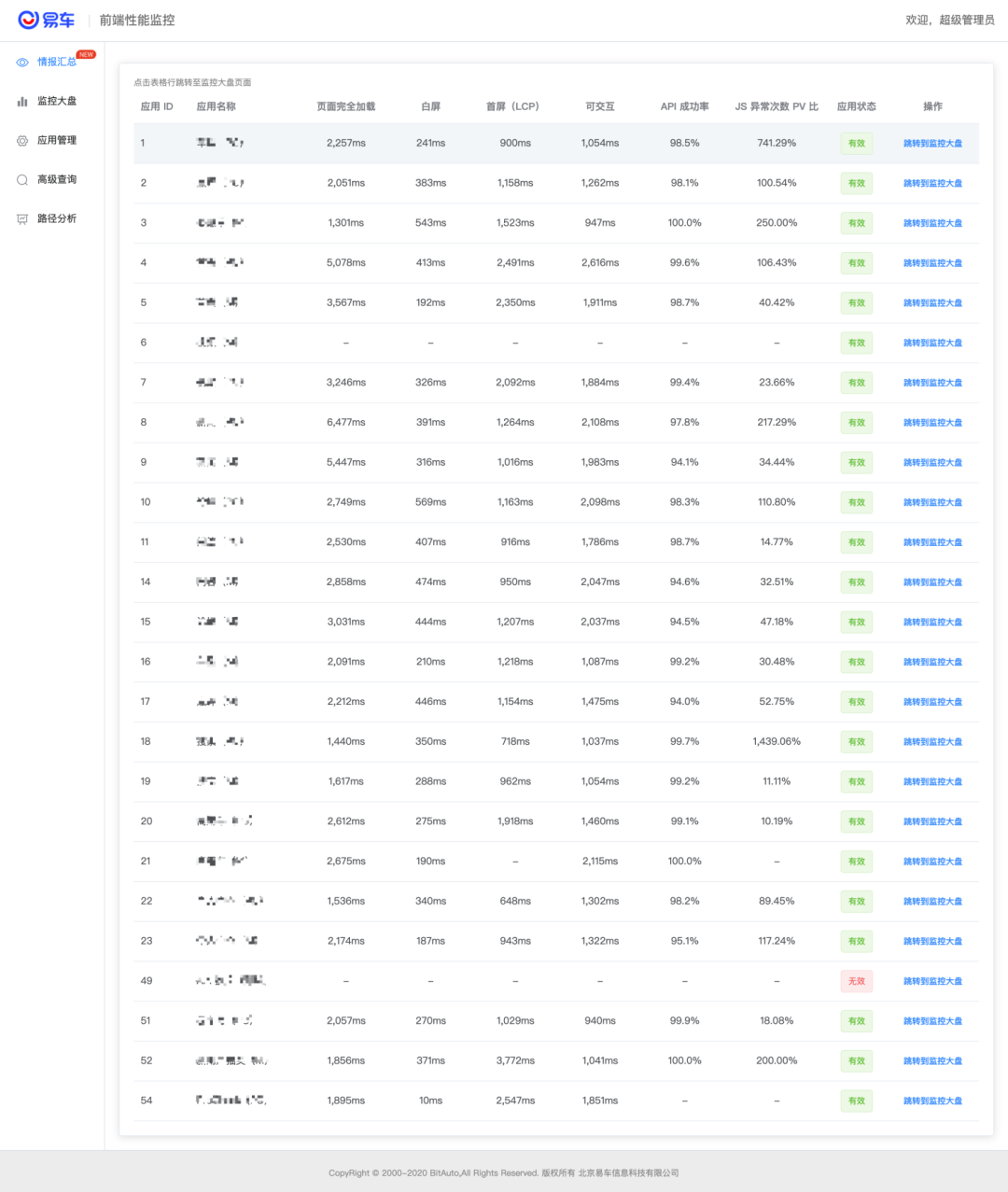

可视化展示阶段：通过可视化的平台；在这些指标（API 监控、异常监控、资源监控、性能监控）中，追查用户行为来定位各项问题。

整体架构图

随着统计需求的增加以及前端应用的上线，数据量由早期的每天 100 多万条数据；到现在的每天约 7000 万条数据。架构上也经历了三次版本的迭代。这是最新版的架构图，主要经过 6 层处理。

采集层：PC 和 H5 使用了一套 SDK 监听事件采集指标，然后将监听到的指标通过 REST 接口往 Logback 推送数据。Logback 以长连接的方式，会把这些不同类型的指标数据推送到 Flume 集群当中。Flume 集群会将这些数据，分发到 Kafka Topic 进行存储。
处理层：由 Flink 去实时消费；Flink 会消费三种类型，分别是：离线数据落地、实时 ETL+图谱、明细日志。
存储层：离线数据会存储到 HDFS 中；实时 ETL+图谱数据会存储到 MySQL 中；明细数据会落入到 ES 中。
统计层：离线（DW、DM）、实时（分钟级->十分钟级->小时级）的方式，对指标进行汇总和统计。
应用层：最后由接口去汇总表和明细 ES 里查询数据。
展示层：然后前端输出图表、报表、明细、链路等信息。

技术方案

数据采集

采集最初的愿景是希望对业务无侵入性，业务系统无需改造，只需要嵌入一段代码即可。所以这些采集，都是 SDK 自动化的处理。SDK 会全局监听几个事件，分别为：错误监听、资源异常的监听、页面性能的监听、API 调用的监听。通过这几项监听，最终汇总为 3 项指标的采集。

异常采集：调用 error/unhandledrejection 事件，用于捕获 JS、图片、CSS 等资源异常信息。**
性能采集：调用浏览器原生的 performance.timing API 捕获页面的性能指标。
接口采集：通过 Object.definePropety 代理全局的 XHR 用于捕获浏览器的 XHR/FETCH 的请求。

采集端 SDK 架构

SDK 主要分为两部分：

第一部分：SDK 主要是 SDK 的驱动，包含：入口、核心工具以及通用类型的推断。
第二部分：也叫做插件部分（蓝色区域），主要实现上面的三项数据指标的采集。接下来主要会详细的介绍第二部分，各项指标的采集方案。

异常采集方案

通过监听 error 错误，即可捕获到所有（JS 错误、图片加载、CSS 加载、JS 加载、Promise 等）异常；它也支持 InternalError、ReferenceError 等 7 种错误捕获。以下是关键性代码。

监听事件

/**
 * 监听 error、unhandledrejection 方法处理异常信息
 *
 * @param {YicheMonitorInstance} instance SDK 实例
 */
export default function setupErrorPlugin(instance: YicheMonitorInstance) {

  // JS 错误或静态资源加载错误
  on('error', (e: Event, url: any, lineno: any) => {
    handleError(instance, e, url, lineno);
  });

  // Promise 错误，IE 不支持
  on('unhandledrejection', (e: any) => {
    handleError(instance, e);
  });
}

判断异常类型

/**
 * W3C 模式支持 ErrorEvent，所有的异常从 ErrorEvent 这里取
 *
 * @param {MutationEvent} error 资源错误、代码错误
 */
function handleW3C(event: any) {
  switch (event.type) {
    // 判断脚本错误，还是资源错误
    case 'error':
      event instanceof ErrorEvent
        ? reportJSError(instance, event)
        : reportResourceError(instance, event);
      break;
    // Promise 是否存在未捕获 reject 的错误
    case 'unhandledrejection':
      reportPromiseError(instance, event);
      break;
  }
}

捕获异常数据

/**
 * 上报 JS 异常
 *
 * @param {YicheMonitorInstance} instance SDK 实例
 * @param {ErrorEvent} event
 */
export default function reportJSError(
  instance: YicheMonitorInstance,
  event: ErrorEvent,
): void {
  // 设置上报数据
  const report = new ReportDataStruct('error', 'js');

  const errorInfo = event.error
    ? event.error.message
    : `未知错误：${event.message}`;

  // 设置错误信息，兼容远程脚本不设置 Script error 导致的异常
  report.setData({
    det: errorInfo.substring(0, 2000),
    des: event.error ? event.error.stack : '',
    defn: event.filename,
    deln: event.lineno,
    delc: event.colno,
    rre: 1,
  });
}

处理 IE 兼容问题

捕获异常时处理下 IE 的兼容性问题即可，IE 的方案如下：

/**
 * IE 8 的错误项，所以针对于 IE 8 浏览器，我们只需要获取到它出错了即可。
 *
 * 1. 错误消息
 * 2. 错误页面
 * 3. 错误行号（因为文件通常是压缩的，所以统计 IE8 的行号是没有任何意义的）
 *
 * @param {string} error 错误消息
 * @param {string | undefined} url 异常的 URL
 * @param {number | undefined} lineno 异常行数，IE 没有列数
 */
export function handleIE8Error(
  error: string,
  url?: string | undefined,
  lineno?: number | undefined,
) {
  return {
    colno: 0,
    lineno: lineno,
    filename: url,
    message: error,
    error: {
      message: error,
      stack: `IE8 Error：${error}`,
    },
  } as ErrorEvent;
}

/**
 * IE 9 的错误，需要在 target 里面获取到
 *
 * @param { Element | any } error IE9 异常的元素
 */
export function handleIE9Error(error: any) {
  // 获取 Event
  const event = error.currentTarget.event;

  return {
    colno: event.errorCharacter,
    lineno: event.errorLine,
    filename: event.errorUrl,
    message: event.errorMessage,
    error: {
      message: event.errorMessage,
      stack: `IE9 Error：${event.errorMessage}`,
    },
  } as ErrorEvent;
}

性能采集方案

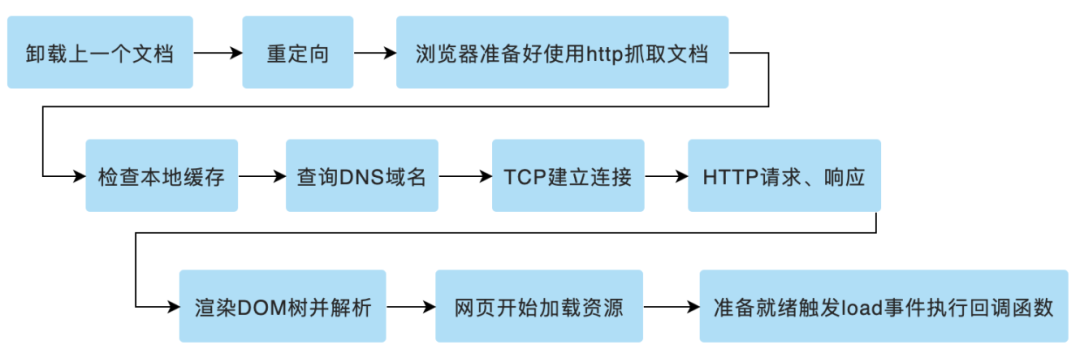

浏览器页面加载过程

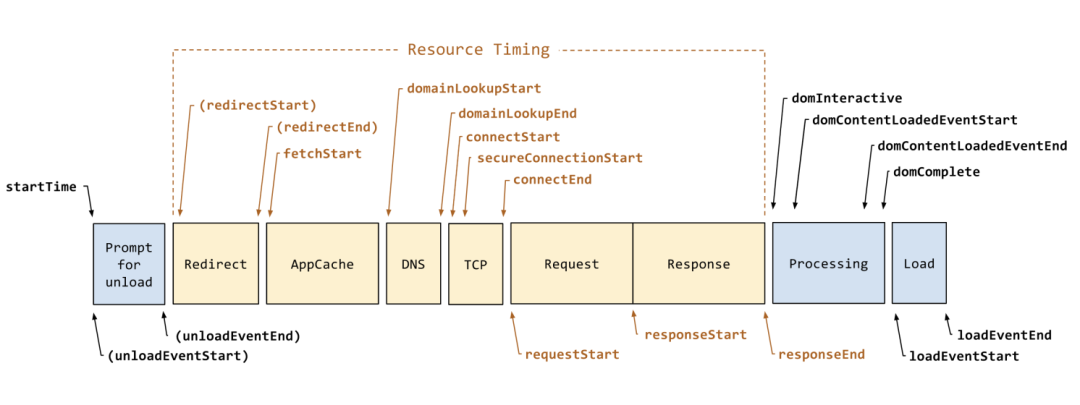

性能指标获取方式

我们借助于浏览器原生的 Navigation Timing API 能够获取到上述页面加载过程中的各项性能指标数据，用于性能分析，它的时间单位是纳秒级。当然也借助于 PerformanceObserver API 等用于测量 FCP、LCP、FID、TTI、TBT、CLS 等关键性指标。

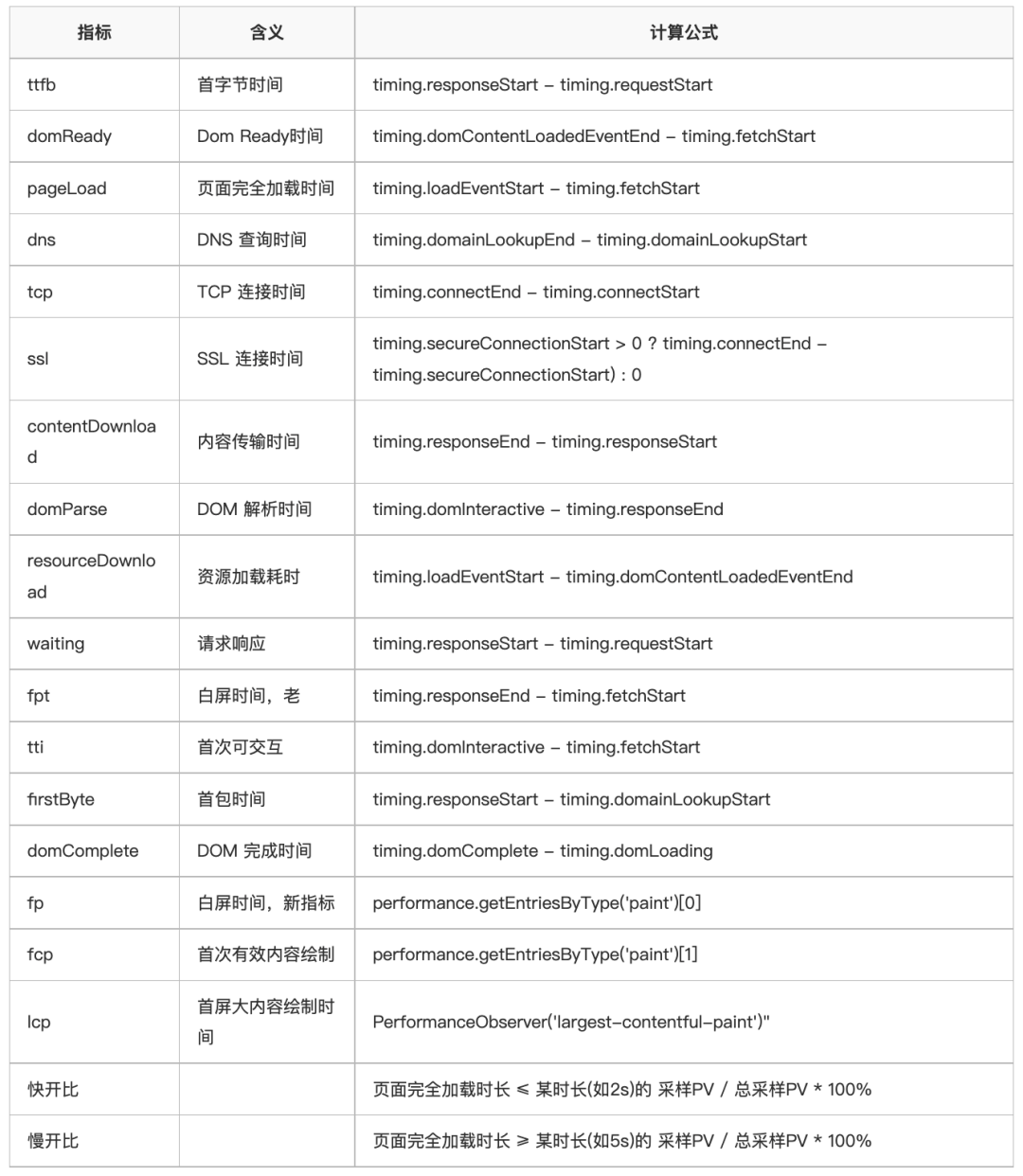

详细的计算公式

网络请求采集方案

网络请求，通过 Object.definePropety 的方式对 XHR 做的代理。关键性代码如下。

重写 XMLHttpRequest

这部分可以直接参考 ajax-hook 的实现原理。

export function hook(proxy) {
    window[realXhr] = window[realXhr] || XMLHttpRequest

    XMLHttpRequest = function () {
        const xhr = new window[realXhr];
        for (let attr in xhr) {
            let type = "";
            try {
                type = typeof xhr[attr]
            } catch (e) {
            }
            if (type === "function") {
                this[attr] = hookFunction(attr);
            } else {
                Object.defineProperty(this, attr, {
                    get: getterFactory(attr),
                    set: setterFactory(attr),
                    enumerable: true
                })
            }
        }

        const that = this;
        xhr.getProxy = function () {
            return that
        }

        this.xhr = xhr;
    }

    return window[realXhr];
}

拦截所有请求

正常的情况下一个页面会请求多个接口，假如有 20 个请求；我们期望在阶段性的所有请求都结束已后，汇总成一条记录合并上报，这样能有效减少请求的并发量。

关键性代码如下：

/**
 * Ajax 请求插件
 *
 * @author wubaiqing <wubaiqing@vip.qq.com>
 */

// 所有的数据请求，以及总量
let allRequestRecordArray: any = [];
let allRequestRecordCount: any = [];

// 成功的数据，200，304 的数据
let allRequestData: any = [];

// 异常的数据，超时，405 等接口不存在的数据
let errorData: any = [];

/**
 * 监听 Ajax 请求信息
 *
 * @param {YicheMonitorInstance} instance SDK 实例
 */
export default function setupAjaxPlugin(instance: YicheMonitorInstance) {
  let id = 0;

  proxy({
    onRequest: (config, handler) => {
      // 过滤掉听云、福尔摩斯、APM
      if (filterDomain(config)) {
        // 添加请求记录的队列
        allRequestRecordArray.push({
          id,
          timeStamp: new Date().getTime(), // 记录请求时长
          config, // 包含：请求地址、body 等内容
          handler, // XHR 实体
        });

        // 记录请求总数
        allRequestRecordCount.push(1);
        id++;
      }
      handler.next(config);
    },
    // 失败时会触发一次
    onError: (err, handler) => {
      if (allRequestRecordArray.length === 0) {
        handler.next(err);
        return;
      }

      for (let i = 0; i < allRequestRecordArray.length; i++) {
        // 当前的数据
        const currentData = allRequestRecordArray[i];
        if (
          currentData.handler.xhr.status === 0 && // 未发送
          currentData.handler.xhr.readyState === 4
        ) {
          errorData.push(
            JSON.stringify(handleReportDataStruct(instance, currentData)),
          );
          allRequestRecordArray.splice(i, 1);
        }
      }

      sendAllRequestData(instance);
      handler.next(err);
    },
    onResponse: (response, handler) => {
      // 没有请求就返回 Null
      if (allRequestRecordArray.length === 0) {
        handler.next(response);
        return;
      }

      for (let i = 0; i < allRequestRecordArray.length; i++) {
        // 当前的数据
        const currentData = allRequestRecordArray[i];

        // 只要请求加载完成，不管是成功还是失败，都记录是一次请求
        if (currentData.handler.xhr.readyState === 4) {
          // 正常的请求
          if (
            (currentData.handler.xhr.status >= 200 &&
              currentData.handler.xhr.status < 300) ||
            currentData.handler.xhr.status === 304
          ) {
            allRequestData.push(
              JSON.stringify(handleReportDataStruct(instance, currentData)),
            );
          } else {
            if (currentData.handler.xhr.status > 0) {
              // 具备状态码
              // 错误的请求
              errorData.push(
                JSON.stringify(handleReportDataStruct(instance, currentData)),
              );
            }
          }
          // 删除当前数组的值
          allRequestRecordArray.splice(i, 1);
        }
      }

      // 发送数据
      sendAllRequestData(instance);
      handler.next(response);
    },
  });
}

function sendAllRequestData(instance) {
  if (
    allRequestData.length + errorData.length ===
    allRequestRecordCount.length
  ) {
    // 处理正常请求
    if (allRequestData.length > 0 || errorData.length > 0) {
      handleAllRequestData(instance);
    }

    // 处理异常请求
    if (errorData.length > 0) {
      handleErrorData(instance);
    }

    // 所有的数据请求，以及总量
    allRequestRecordArray = [];
    allRequestRecordCount = [];

    // 成功的数据，200，304 的数据
    allRequestData = [];

    // 异常的数据，超时，405 等接口不存在的数据
    errorData = [];
  }
}
