本文详细介绍了NXP i.MX 8M Mini开发板的硬件设计，包括电源接口、LED、启动选择拨码开关、串口、USB接口、MIPI接口、以太网接口、SPI Flash等。开发板基于四核ARM Cortex-A53处理器，适合工业应用。设计中强调了电平匹配、ESD防护和电源管理的重要性，还提供了各个接口的设计注意事项。

前 言

本文档主要介绍NXP i.MX 8M Mini开发板硬件接口资源以及设计注意事项等内容。

创龙科技的NXP i.MX 8M Mini开发板是一款基于NXP i.MX 8M Mini的四核ARM Cortex-A53 + 单核ARM Cortex-M4异构多核处理器设计的高性能开发板，由核心板和评估底板组成。ARM Cortex-A53(64-bit)主处理单元主频高达1.6GHz，ARM Cortex-M4实时处理单元主频高达400MHz。处理器采用14nm最新工艺，支持1080P60 H.264视频硬件编解码、1080P60 H.265视频硬件解码、GPU图形加速器。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。

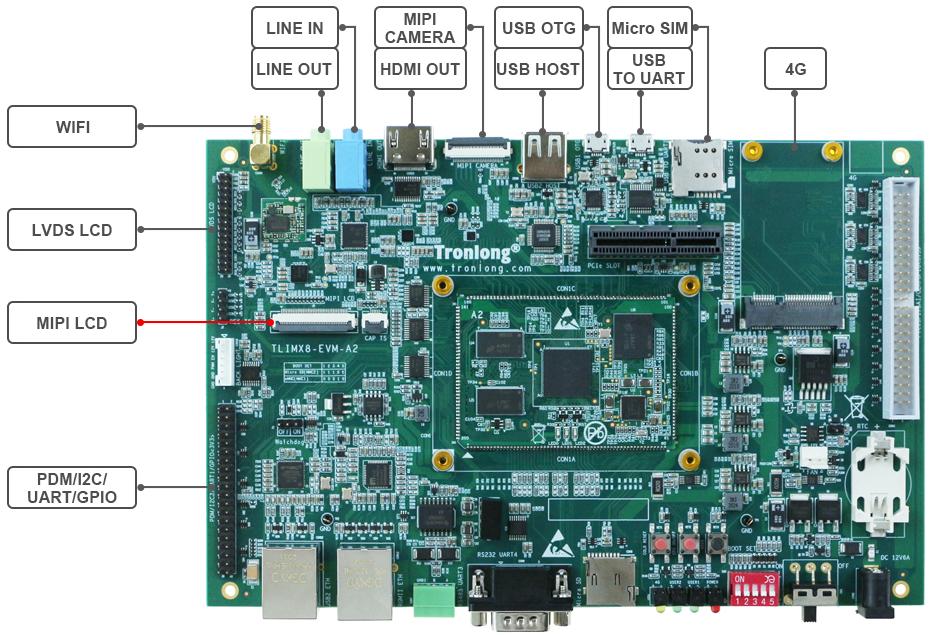

图 1 TLIMX8-EVM硬件资源图解1

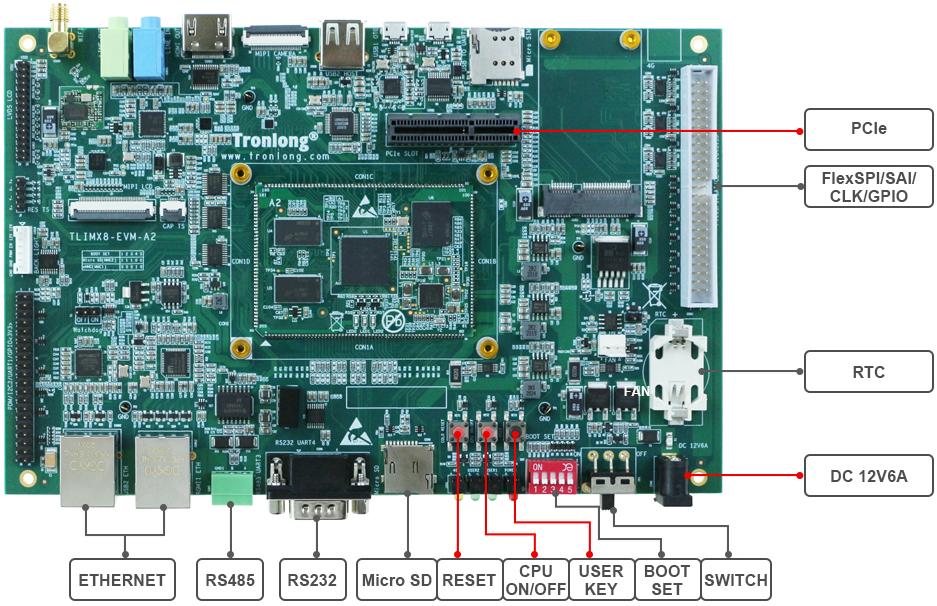

图 2 TLIMX8-EVM硬件资源图解2

i.MX 8M Mini的IO电平标准一般为1.8V和3.3V，上拉电源一般不超过3.3V，当外接信号电平与IO电平不匹配时，中间需增加电平转换芯片或信号隔离芯片。按键或接口需考虑ESD设计，ESD器件选型时需注意结电容是否偏大，否则可能
