2025功率电子新格局：VBsemi在电机与电池管理MOSFET的系统级布局

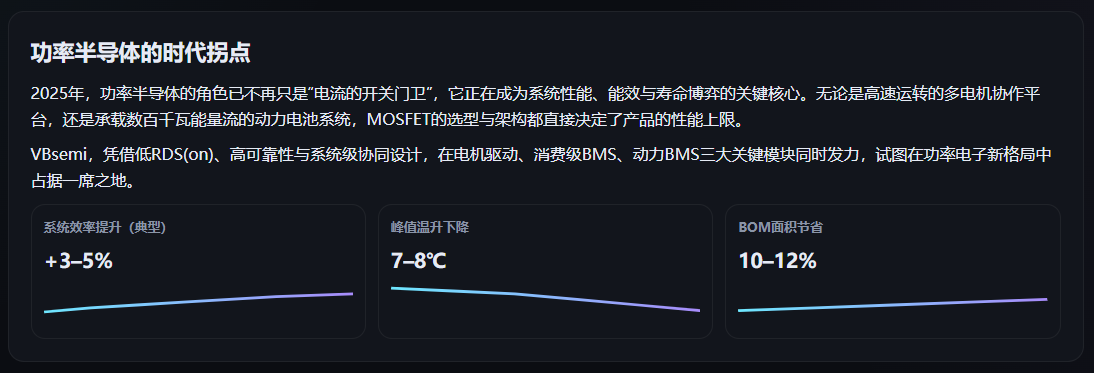

功率半导体的时代拐点

2025年，功率半导体的角色已不再只是“电流的开关门卫”，它正在成为系统性能、能效与寿命博弈的关键核心。无论是高速运转的多电机协作平台，还是承载数百千瓦能量流的动力电池系统，MOSFET的选型与架构都直接决定了产品的性能上限。

VBsemi，凭借低RDS(on)、高可靠性与系统级协同设计，在电机驱动、消费级BMS、动力BMS三大关键模块同时发力，试图在功率电子新格局中占据一席之地。

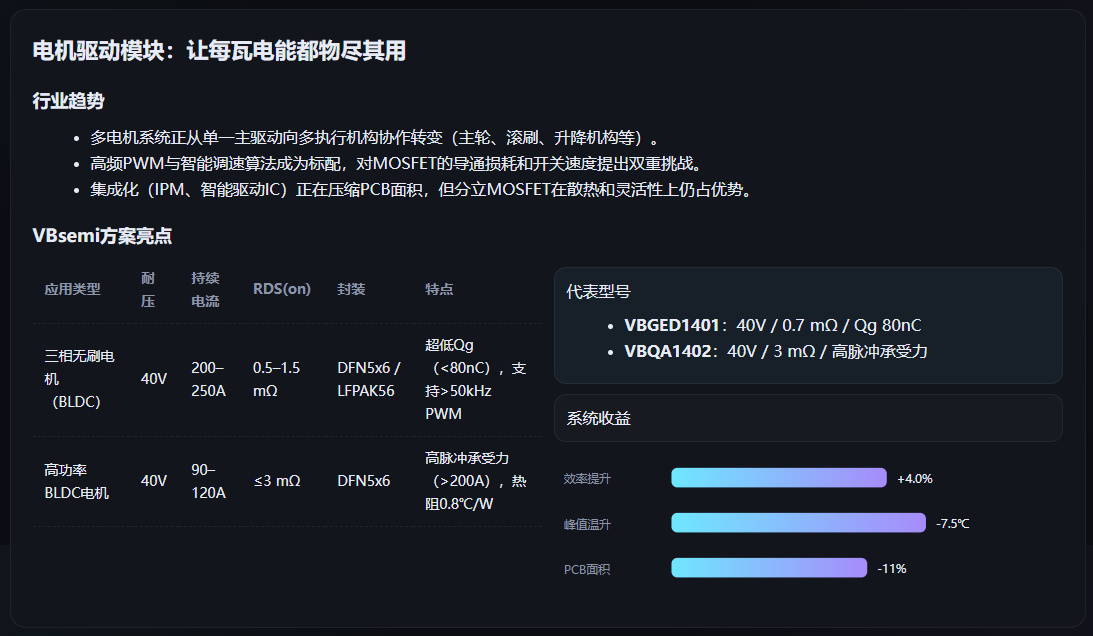

电机驱动模块：让每瓦电能都物尽其用

行业趋势

多电机系统正从单一主驱动向多执行机构协作转变（主轮、滚刷、升降机构等）

高频PWM与智能调速算法成为标配，对MOSFET的导通损耗和开关速度提出双重挑战

集成化（IPM、智能驱动IC）正在压缩PCB面积，但分立MOSFET在散热和灵活性上仍占优势

VBsemi方案亮点

代表型号

VBGED1401：40V / 0.7 mΩ / Qg 80nC

VBQA1402：40V / 3 mΩ / 高脉冲承受力

系统收益

效率提升 3–5%

峰值温升下降 7–8℃

PCB面积节省 10–12%

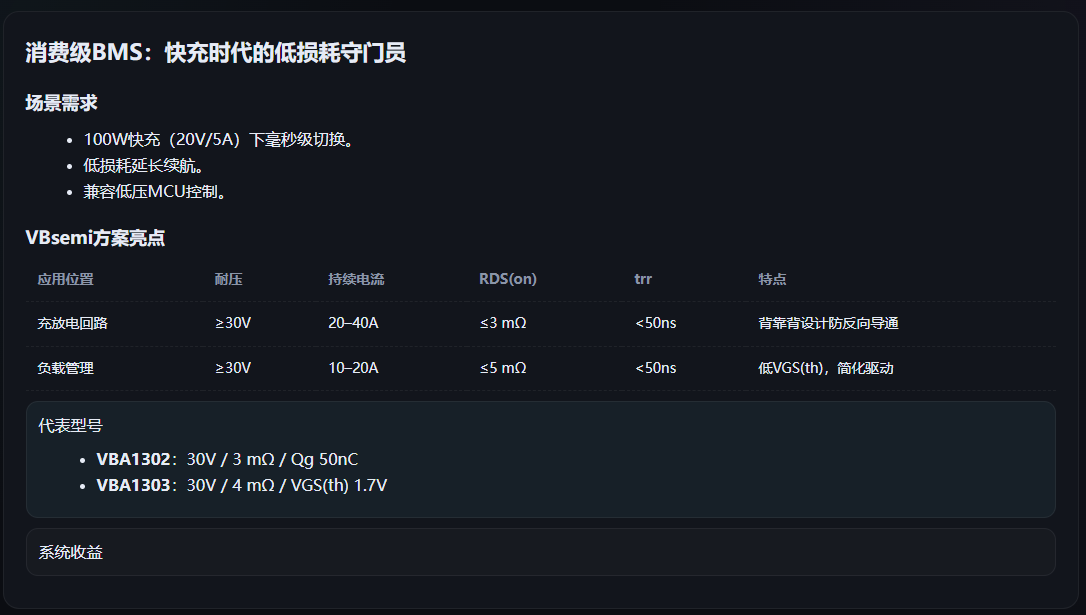

消费级BMS：快充时代的低损耗守门员

场景需求

100W快充（20V/5A）下毫秒级切换

低损耗延长续航

兼容低压MCU控制

VBsemi方案亮点

代表型号

VBA1302：30V / 3 mΩ / Qg 50nC

VBA1303：30V /4 mΩ / VGS(th) 1.7V

系统收益

快充效率提升 2–3%

散热器体积减小 15–20%

10万次循环后RDS(on)漂移<8%

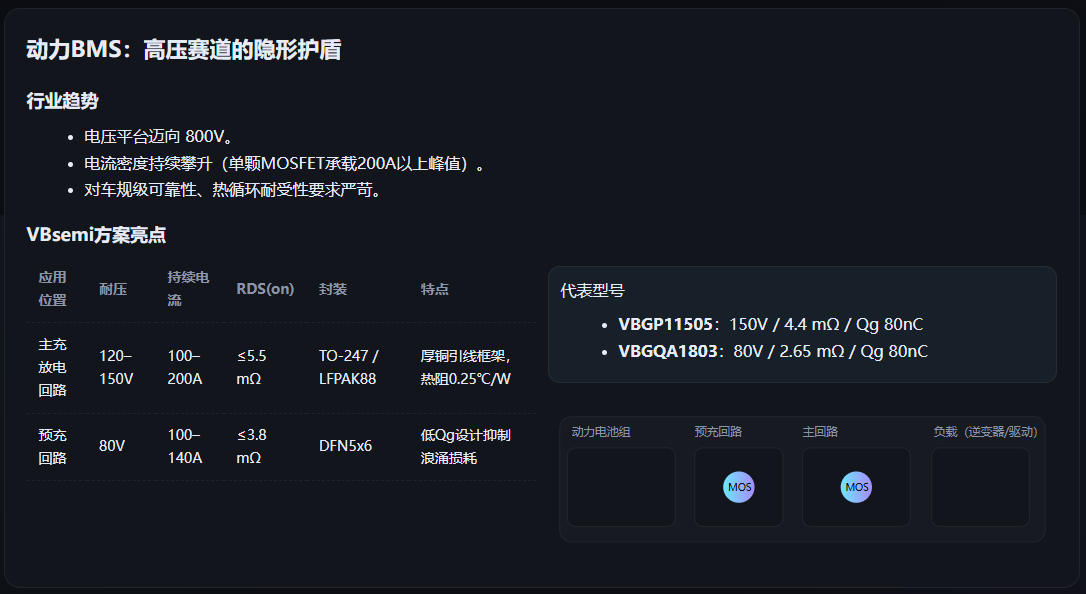

动力BMS：高压赛道的隐形护盾

行业趋势

电压平台迈向 800V

电流密度持续攀升（单颗MOSFET承载200A以上峰值）

对车规级可靠性、热循环耐受性要求严苛

VBsemi方案亮点

代表型号

VBGP11505：150V / 4.4 mΩ / Qg 80nC

VBGQA1803：80V / 2.65mΩ / Qg 80nC

系统收益

主回路效率提升 2–3%

短路耐受时间 >5 μs（高于行业均值）

热循环 1000 次无焊点裂纹

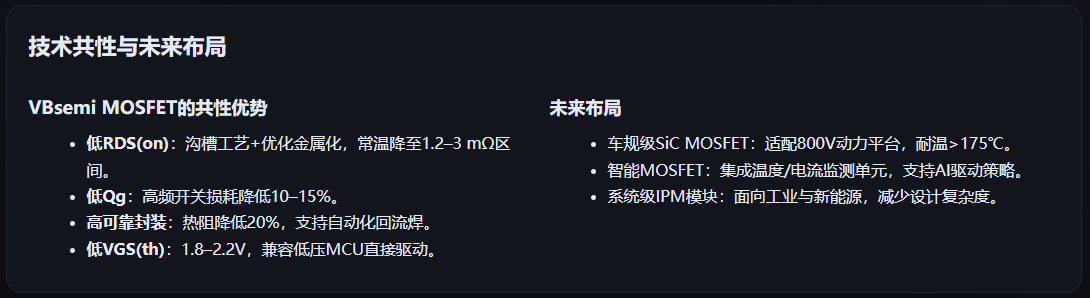

技术共性与未来布局

VBsemi MOSFET的共性优势

低RDS(on)：沟槽工艺+优化金属化，常温降至1.2–3 mΩ区间

低Qg：高频开关损耗降低10–15%

高可靠封装：热阻降低20%，支持自动化回流焊

低VGS(th)：1.8–2.2V，兼容低压MCU直接驱动

未来布局

车规级SiC MOSFET：适配800V动力平台，耐温>175℃

智能MOSFET：集成温度/电流监测单元，支持AI驱动策略

系统级IPM模块：面向工业与新能源，减少设计复杂度

从器件到系统的跨越

在功率电子的赛道上，MOSFET的竞争已经从单纯的性能PK，走向了系统架构的协同优化。

VBsemi正以低损耗、高可靠性与模块化设计，在电机驱动、消费级BMS、动力BMS三大领域建立完整的技术壁垒与产品矩阵——不仅是做出更好的MOSFET，而是让每一瓦能量都发挥到极致。
