前言

在前几期连载中，我们全面解析了DRV871x-Q1的技术特性、应用设计和工程实践。本期作为系列的收官之作，我们将聚焦于两个关键但常被忽视的方面：电源设计和机械封装信息。

电源设计是系统可靠性的基础，而机械封装信息则关系到PCB布局和热管理。这些看似基础的内容，实际上对产品的长期可靠性和生产制造都有着决定性影响。

电源系统设计深度指南

电源需求分析

DRV871x-Q1的电源系统包括多个电源域：

电源引脚	电压范围	功能	典型电流
PVDD	4.9V-37V	主电源	13.5mA + 负载电流
DVDD	3.0V-5.5V	数字电源	8-10mA
AREF	3.0V-5.5V	模拟参考	<1mA
VCP	PVDD+7V至PVDD+11V	电荷泵输出	负载相关

电源域关系：

PVDD → 内部LDO → 内部数字电路
DVDD → 数字I/O和逻辑电路
AREF → 电流检测放大器参考
VCP → 高侧栅极驱动

电源去耦设计

1. 主电源(PVDD)去耦

PVDD作为主电源输入，其去耦设计至关重要：

去耦电容配置：

C1: 0.1μF, 50V, X7R陶瓷电容（高频去耦）
C2: ≥10μF, 50V, 低ESR电容（低频去耦）

布局要求：

• C1距离PVDD引脚<5mm

• C2距离PVDD引脚<20mm

• 走线宽度≥1mm

• 使用多个过孔连接地平面

去耦效果验证：

纹波目标：<100mVpp
测试方法：示波器+电流探头
测量点：PVDD引脚处
负载条件：PWM切换+最大负载

2. 数字电源(DVDD)去耦

去耦电容配置：

C3: 1.0μF, 6.3V, X7R陶瓷电容

布局要求：

• 距离DVDD引脚<5mm

• 走线宽度≥0.3mm

• 直接连接到数字地平面

3. 模拟参考(AREF)去耦

去耦电容配置：

C4: 0.1μF, 6.3V, X7R陶瓷电容

布局要求：

• 距离AREF引脚<3mm

• 直接连接到模拟地平面

• 远离数字噪声源

电源滤波与EMI抑制

1. 输入滤波网络设计

汽车环境中的电源噪声复杂多变，需要精心设计滤波网络：

LC滤波器设计：

L1: 10μH, ≥2A, 铁氧体电感
C5: 47μF, 50V, 低ESR电解电容

滤波器参数计算：

截止频率：fc = 1/(2π√LC) = 1/(2π√(10μH × 47μF)) = 7.3kHz
阻抗：Z = √(L/C) = √(10μH/47μF) = 0.46Ω
衰减率：-40dB/decade（二阶滤波器）

EMI抑制元件：

FB1: 铁氧体磁珠，1kΩ@100MHz，≥2A
C6: 0.1μF, 50V, X7R（高频去耦）

2. 电源寄生参数分析

电源线路的寄生参数会影响系统性能：

寄生电感影响：

电压尖峰：Vspike = L × di/dt
对于L = 100nH, di/dt = 100A/μs
Vspike = 100nH × 100A/μs = 10V

寄生电阻影响：

电压降：Vdrop = I × R
对于R = 50mΩ, I = 10A
Vdrop = 10A × 50mΩ = 0.5V

减小寄生参数的方法：

• 缩短走线长度

• 增加走线宽度

• 使用多层PCB

• 添加局部去耦电容

电容选型与计算

1. 电容类型选择

不同类型电容的特性比较：

电容类型	优点	缺点	适用场景
陶瓷(X7R)	低ESR，高频特性好	容值小，DC偏置影响大	高频去耦
电解	大容量，成本低	ESR高，高频特性差	低频滤波
钽	中等容量，ESR适中	成本高，易损坏	中频滤波
聚合物	低ESR，大容量	体积大，成本高	主滤波

电容选择策略：

高频去耦：X7R陶瓷电容
中频滤波：钽电容或聚合物电容
低频滤波：电解电容

2. 电容容值计算

去耦电容容值计算：

C = I × Δt / ΔV
​
其中：
I：负载电流变化
Δt：电源响应时间
ΔV：允许的电压变化
​
例如：
I = 1A
Δt = 10μs
ΔV = 0.1V
C = 1A × 10μs / 0.1V = 100μF

电荷泵电容计算：

C = Q / V = I × t / V
​
其中：
I：电荷泵电流
t：充电周期
V：电压变化
​
例如：
I = 10mA
t = 1μs
V = 0.1V
C = 10mA × 1μs / 0.1V = 0.1μF

电源稳定性分析

1. 负载瞬态响应

在电机启动或负载突变时，电源系统需要保持稳定：

负载瞬态测试条件：

负载变化：0A → 10A
上升时间：<1μs
测试点：PVDD引脚

瞬态响应优化：

1. 增加低ESR电容
2. 优化PCB布局减小阻抗
3. 添加本地去耦电容
4. 使用电源缓启动电路

2. 电源抑制比(PSRR)

DRV871x-Q1对电源噪声的抑制能力：

PSRR特性：

DC-10kHz：>60dB
10kHz-100kHz：>40dB
100kHz-1MHz：>20dB

提高PSRR的方法：

1. 多级LC滤波
2. 使用LDO稳压器
3. 优化去耦网络
4. 分离噪声源和敏感电路

机械封装与热管理

封装类型详解

DRV871x-Q1提供多种封装选项，适应不同应用需求：

1. VQFN封装特性

56引脚VQFN (RVJ)：

• 尺寸：8.00mm × 8.00mm

• 引脚间距：0.5mm

• 热垫尺寸：6.35mm × 6.35mm

• 热阻：θJA = 25.6°C/W

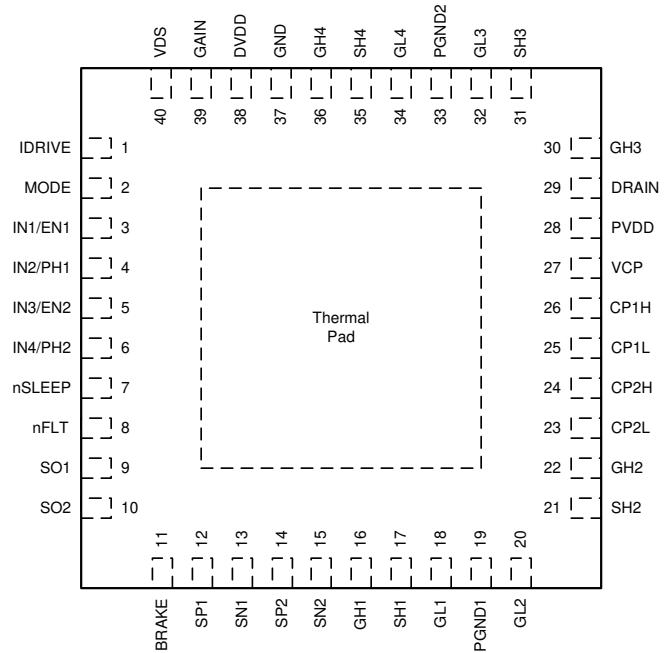

40引脚VQFN (RHA)：

• 尺寸：6.00mm × 6.00mm

• 引脚间距：0.5mm

• 热垫尺寸：4.35mm × 4.35mm

• 热阻：θJA = 31.2°C/W

VQFN封装特点：

优点：
- 小型化，适合空间受限应用
- 良好的热性能
- 低寄生电感
​
缺点：
- 手工焊接难度大
- 需要回流焊工艺
- 检测和维修困难

2. HTQFP封装特性

48引脚HTQFP (PHP)：

• 尺寸：7.00mm × 7.00mm

• 引脚间距：0.5mm

• 引脚长度：0.75mm

• 热阻：θJA = 35.8°C/W

HTQFP封装特点：

优点：
- 易于手工焊接和返修
- 可视化检测方便
- 兼容性好
​
缺点：
- 体积较大
- 热性能略差
- 寄生电感较高

封装选择指南

应用场景与推荐封装：

应用场景	推荐封装	理由
量产自动化	VQFN	小尺寸，良好热性能
原型开发	HTQFP	易于焊接和调试
高温环境	VQFN	更低的热阻
空间受限	40引脚VQFN	最小尺寸
多通道需求	56引脚VQFN	支持8个半桥

封装兼容性考量：

DRV8718-Q1 56引脚VQFN与DRV8714-Q1 56引脚VQFN封装引脚兼容，
但半桥1-4的位置有所调整，以优化PCB布局。

PCB焊盘设计

1. VQFN焊盘设计

56引脚VQFN焊盘设计：

焊盘尺寸：0.30mm × 0.85mm
焊盘间距：0.5mm
热垫分割：4×4网格
热通孔：直径0.3mm，间距1.0mm
阻焊开窗：比焊盘大0.05mm

40引脚VQFN焊盘设计：

焊盘尺寸：0.30mm × 0.85mm
焊盘间距：0.5mm
热垫分割：3×3网格
热通孔：直径0.3mm，间距1.0mm
阻焊开窗：比焊盘大0.05mm

2. HTQFP焊盘设计

48引脚HTQFP焊盘设计：

焊盘尺寸：0.30mm × 1.50mm
焊盘间距：0.5mm
引脚延伸：0.5mm
阻焊开窗：比焊盘大0.10mm

热管理设计

1. 热阻分析

热阻网络模型：

TJ = TA + P × (θJA)
或
TJ = TC + P × (θJC)
​
其中：
TJ：结温
TA：环境温度
TC：壳温
P：功耗
θJA：结到环境热阻
θJC：结到壳热阻

各封装热阻参数：

封装类型	θJA (°C/W)	θJC (°C/W)
56引脚VQFN	25.6	8.2
40引脚VQFN	31.2	10.1
48引脚HTQFP	35.8	12.5

2. 热设计优化

PCB散热设计：

1. 热垫下方铺满铜
2. 使用热通孔阵列连接多层铜面
3. 增加散热区域面积
4. 考虑添加散热片

热通孔设计参数：

直径：0.3mm-0.5mm
间距：1.0mm-1.5mm
排列：网格状
填充：可选择填充或不填充
数量：≥16个

散热能力计算：

对于56引脚VQFN：
最大功耗 = (TJ_max - TA) / θJA
= (150°C - 85°C) / 25.6°C/W
= 2.54W
​
实际应用中应预留30%裕量：
安全功耗 = 2.54W × 0.7 = 1.78W

可靠性考量

1. 焊接可靠性

回流焊接温度曲线：

预热：150-200°C，60-120秒
回流：最高温度245°C，持续时间10-30秒
冷却：<6°C/秒

焊接缺陷防范：

1. 防止焊桥：优化焊膏量
2. 防止虚焊：控制回流温度曲线
3. 防止翘曲：PCB厚度≥1.6mm
4. 防止移位：使用定位标记

2. 热循环可靠性

热循环测试条件：

温度范围：-40°C至+125°C
循环次数：1000次
持续时间：每个循环1小时

提高热循环可靠性的方法：

1. 使用无铅焊料
2. 控制焊盘设计
3. 添加应力释放设计
4. 考虑CTE匹配

实际应用案例

电动座椅控制模块

系统需求：

- 4个电机控制
- 12V系统电压
- 环境温度：-40°C至+85°C
- 最大电流：10A/通道

封装选择：

选择DRV8714S-Q1 56引脚VQFN
理由：
1. 足够的半桥通道
2. 良好的热性能
3. 小型化设计

电源设计：

PVDD滤波：
- 10μH电感
- 470μF/25V电解电容
- 10μF/25V X7R陶瓷电容
- 0.1μF/50V X7R陶瓷电容
​
DVDD供电：
- 5V LDO稳压器
- 1μF去耦电容

热设计：

功耗估算：
- DRV8714S-Q1：0.5W
- MOSFET导通损耗：4W
- 总功耗：约4.5W
​
散热方案：
- 4层PCB设计
- 2oz铜厚
- 热通孔阵列：5×5，0.3mm直径
- 底层大面积铜皮
- 自然对流散热

结温计算：

TJ = TA + P × θJA
= 85°C + 0.5W × 25.6°C/W
= 85°C + 12.8°C
= 97.8°C < 150°C ✓

车门模块集成

系统需求：

- 集成车窗、后视镜、门锁控制
- 空间受限
- 成本敏感

封装选择：

选择DRV8714S-Q1 40引脚VQFN
理由：
1. 小尺寸
2. 足够的功能
3. 成本优化

电源设计简化：

PVDD直接连接到车载12V
DVDD与MCU共享5V电源
去耦电容最小化：
- 10μF主滤波电容
- 0.1μF本地去耦

热管理简化：

功耗分散：
- 各功能模块间歇工作
- 最大同时工作通道：2个
- 峰值功耗降低50%
​
散热优化：
- 2层PCB设计
- 顶层铜皮最大化
- 关键器件周围留出散热区

总结与展望

技术总结

DRV871x-Q1系列产品通过先进的封装技术和电源管理设计，实现了：

1. 高集成度：

   • 多通道半桥驱动

   • 内置保护功能

   • 电流检测集成

2. 高可靠性：

   • AEC-Q100认证

   • 宽温度范围

   • 完善的保护机制

3. 灵活性：

   • 多种封装选择

   • 接口选项

   • 可编程特性

未来趋势

汽车电子驱动技术的发展趋势：

1. 更高集成度：

   • MCU与驱动器集成

   • 更多通道数

   • 更多传感功能

2. 更高功率密度：

   • 先进封装技术

   • 散热技术创新

   • 宽禁带半导体应用

3. 智能化：

   • 自诊断能力增强

   • 预测性维护

   • 自适应控制算法

4. 功能安全：

   • ISO 26262合规

   • 冗余设计

   • 故障预测

设计建议

基于DRV871x-Q1的系统设计建议：

1. 电源设计：

   • 充分考虑去耦电容

   • 优化PCB布局减小阻抗

   • 考虑EMI滤波

2. 封装选择：

   • 根据应用需求选择合适封装

   • 考虑热管理需求

   • 考虑生产工艺能力

3. 可靠性设计：

   • 预留足够的设计裕量

   • 考虑极端工况

   • 进行充分的验证测试

---

本文为汽车级智能栅极驱动器深度解析连载系列第七篇，也是最后一篇，重点介绍了电源设计和机械封装信息。这些看似基础的内容，实际上对产品的长期可靠性和生产制造都有着决定性影响。希望本系列文章能够帮助工程师更好地应用DRV871x-Q1系列产品，设计出高性能、高可靠性的汽车电子系统。
