使用 IPEmotion 检测并调整模块波特率

一、背景与挑战

车辆总线的波特率是影响车载网络通信质量的核心参数之一，直接影响车辆控制系统的稳定性、数据可靠性与测试有效性。合理设置波特率，对保障总线通信稳定性、确保数据同步精度、维持系统兼容性及控制数据传输错误率等具有重要作用。

在 IPEmotion 中，支持便捷检测与修改模块波特率，可灵活适配不同场景下的参数需求，下文将聚焦如何通过 IPEmotion 实现对波特率的检测和修改，为车载网络通信优化提供实操路径。

解决方案

1、对模块波特率的检测

打开 IPEmotion 软件，点击“Detect”进行检测，如无法检测到模块，可能是模块的波特率不在 IPETRONIK X 插件检测的波特率范围内，需要修改 IPETRONIK X 插件检测的波特率范围。

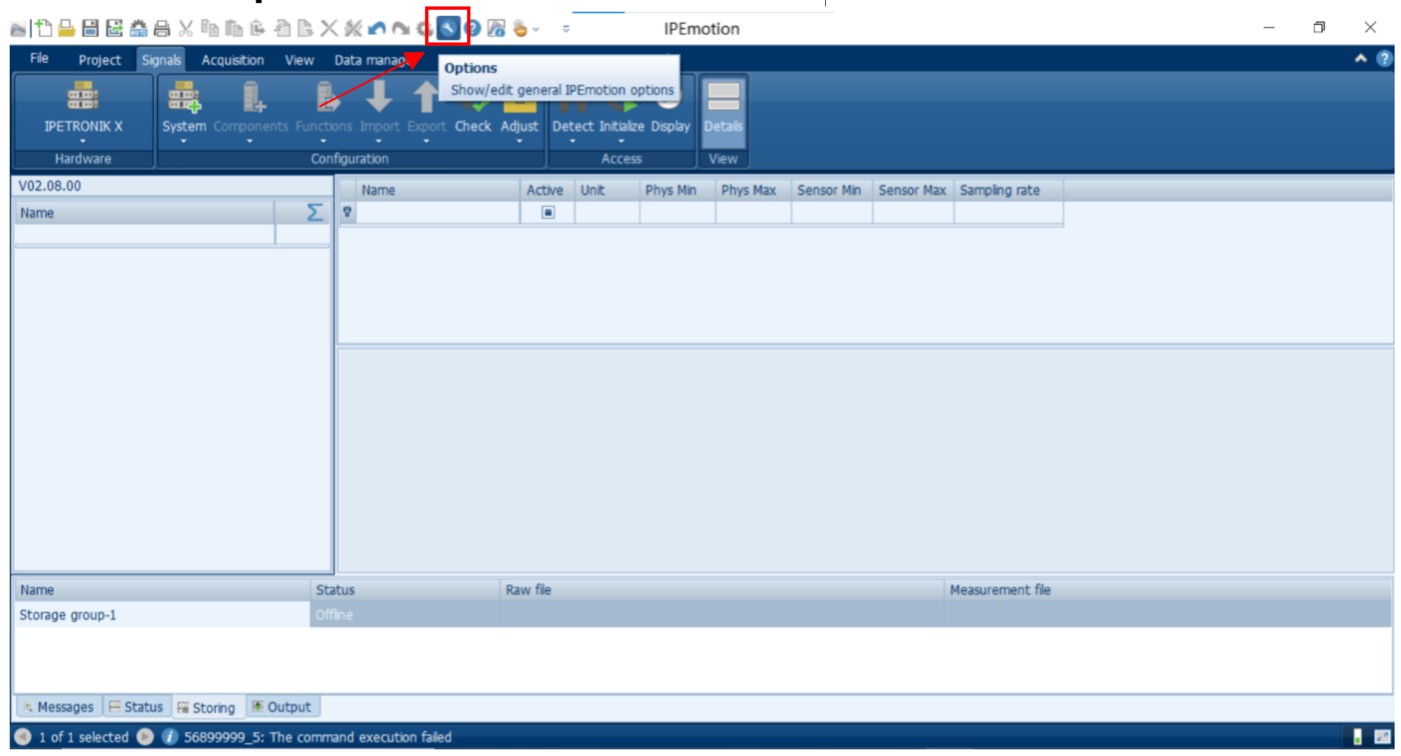

点击“Options”图标，打开选项设置栏。

（图 1 打开“Options”选项）

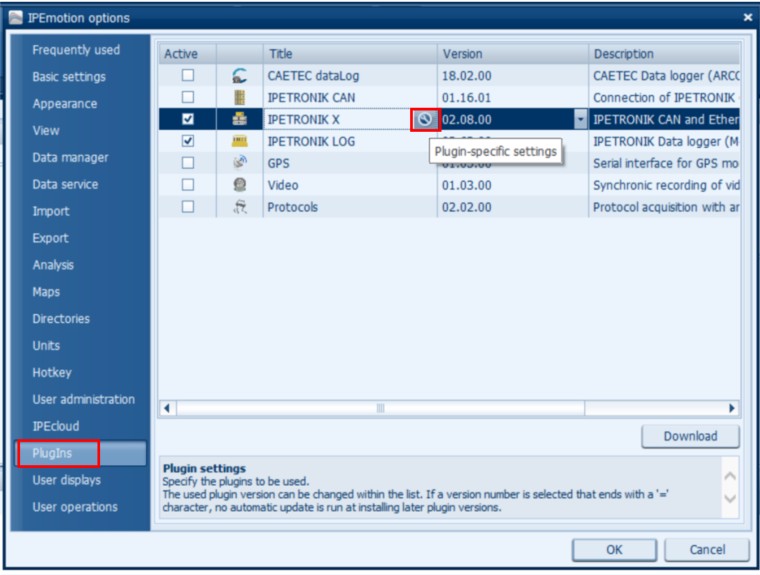

选择“PlugIns”，找到 IPETRONIK X 插件，点击小扳手符号打开设置界面。

（图 2 打开 IPETRONIK X 插件设置）

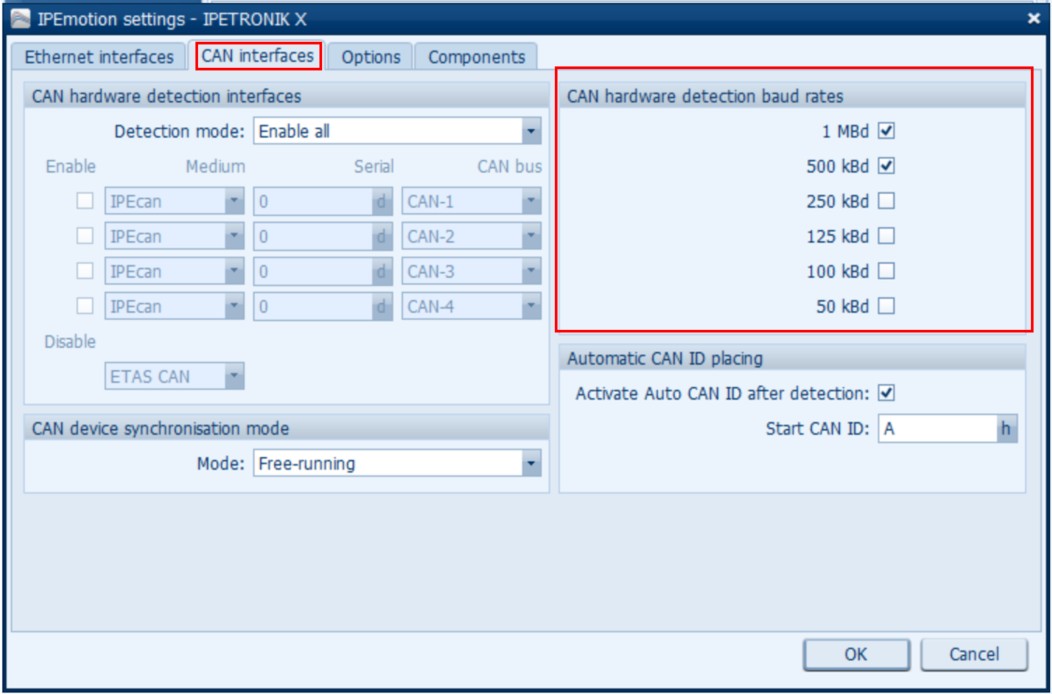

选择“CAN interfaces”一栏，即可在图示区域修改 IPETRONIK X 插件检测的波特率，点击“OK”设置完成。

（图 3 修改 IPETRONIK X 插件检测范围）

设置完后即可以检测到对应波特率的模块。

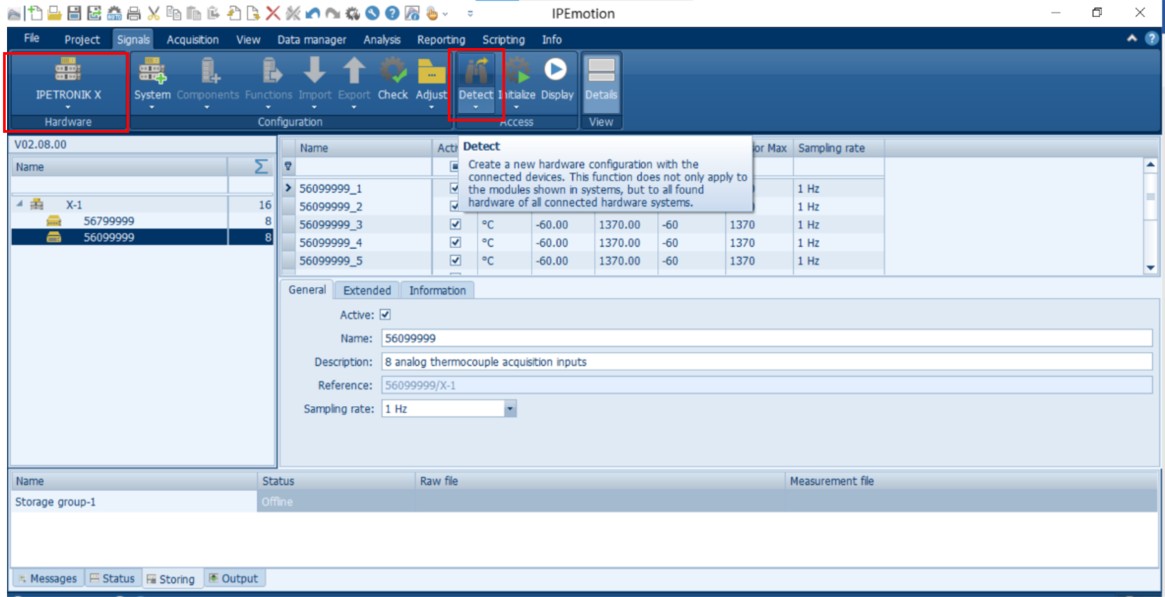

在“Signal”一栏的“Hardware”处选择插件，使用“Detect”进行检测。

（图 4 检测模块）

2、对模块波特率的修改

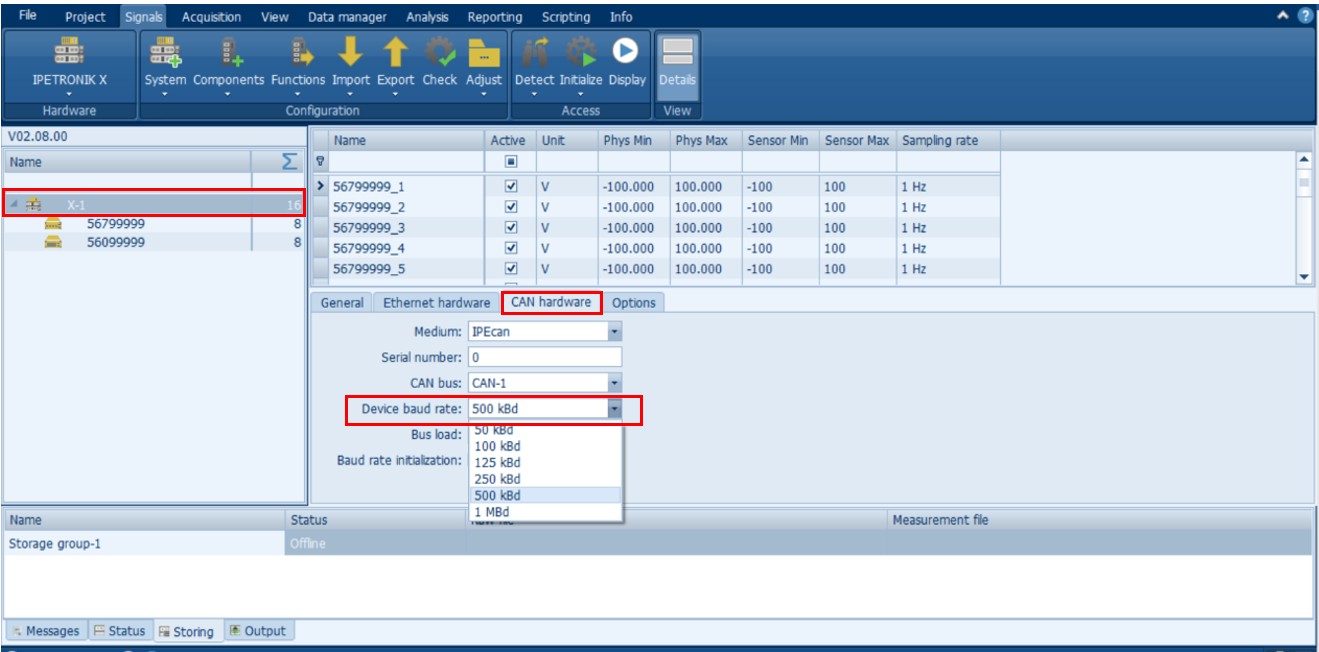

若想修改模块的波特率，只需选中模块对应的 CAN 总线，在“CAN hardware”一栏的“Device baud rate”处选择波特率。如果选中 CAN 总线没有出现配置区域可以点击“Details”，呼出配置区域。

（图 5 设置模块波特率）
