LCD的基本原理

LCD（Liquid Crystal Display，液晶显示器）利用液晶材料的光电特性实现图像显示。液晶分子在电场作用下改变排列方向，从而调制背光源的透光率，通过彩色滤光片形成彩色图像。

主要结构组成

背光模块：提供均匀光源，常见为LED背光。
液晶层：由两片玻璃基板夹持，内含液晶分子。
偏光片：控制光线偏振方向，与液晶分子配合实现明暗变化。
TFT阵列（薄膜晶体管）：每个像素对应一个TFT，精确控制电压以驱动液晶。
彩色滤光片：生成红、绿、蓝三原色，组合成完整色彩。

工作特点

低功耗：仅需调节液晶分子方向，无需主动发光。
薄型化：结构紧凑，适用于便携设备。
依赖背光：对比度和视角受限，需通过技术改进（如IPS面板）优化。

技术分类

TN（Twisted Nematic）：响应快但视角窄，成本低。
IPS（In-Plane Switching）：视角广，色彩准确，用于高端显示器。
VA（Vertical Alignment）：高对比度，介于TN与IPS之间。

LCD广泛应用于电视、显示器、手机等设备，虽面临OLED竞争，但在成本与寿命上仍具优势。

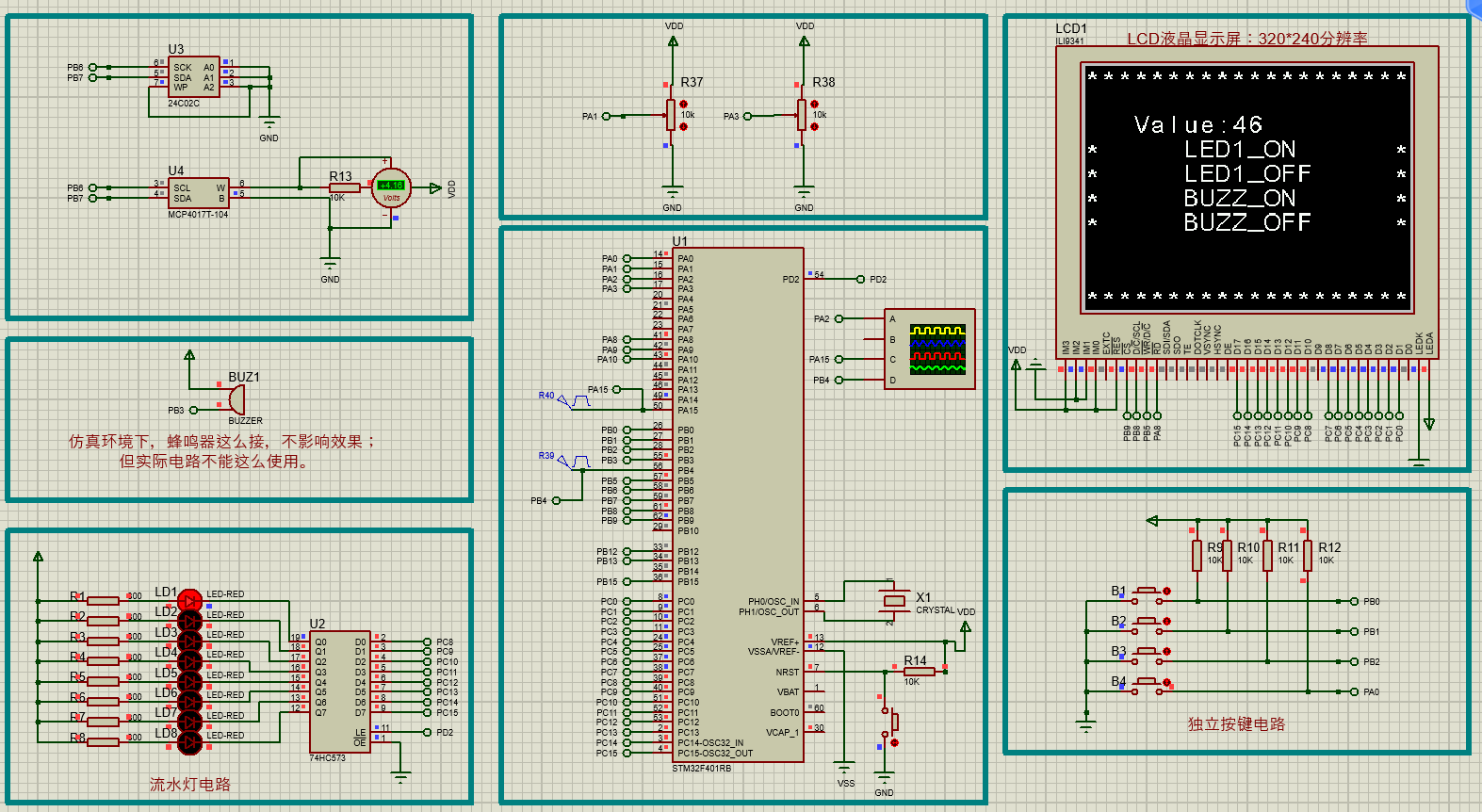

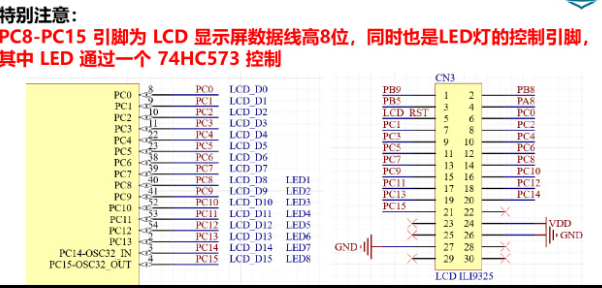

我们模拟使用的电路图中LCD引脚同时关联着LED；因此两种功能同时使用会出现干扰；因为使用74HC573控制；因此我们可以通过控制74HC573使能端来关闭LED造成的干扰。！！！！

LCD初始化工程我们已经放在驱动文件；可以完成相关功能：如有需要乐意留言（只有F401RB和G4芯片）

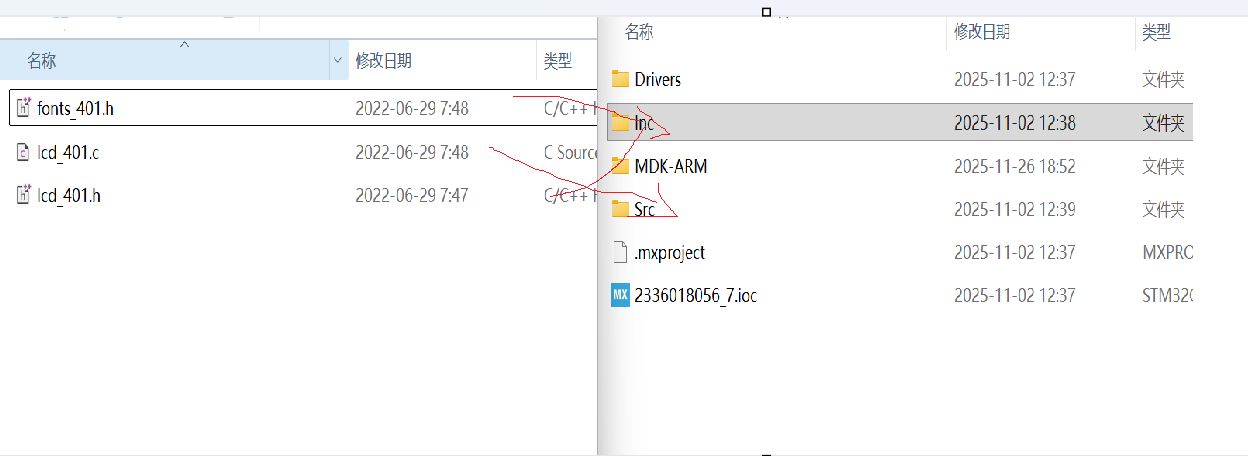

1：现在我们先带大家添加相关工程：按照图片添加到相关位置

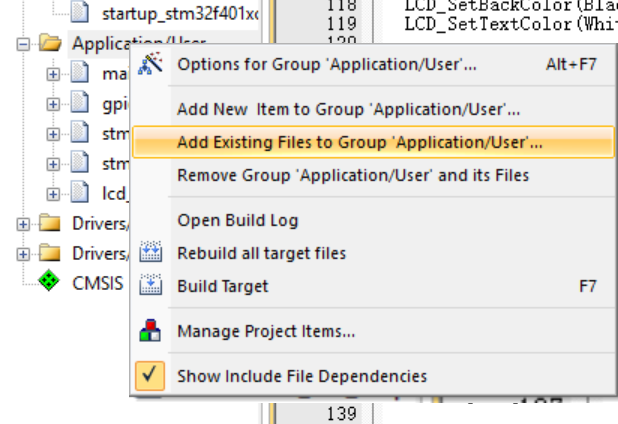

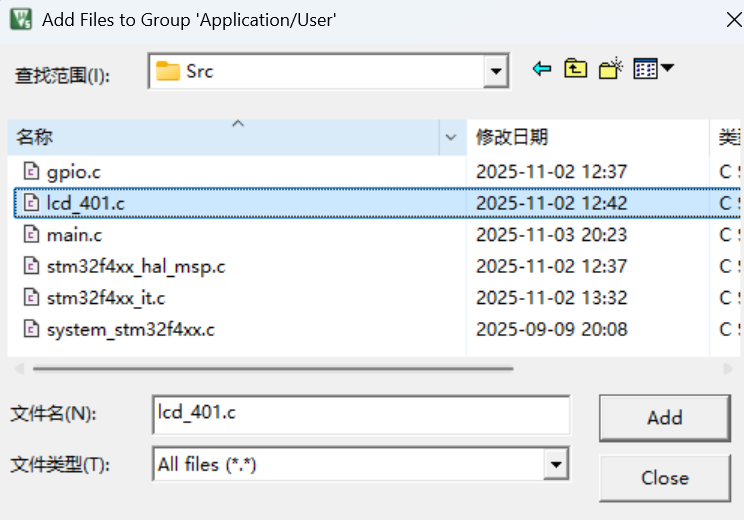

2：在生成的Keil中添加文件；找到文件存放的地方然后添加

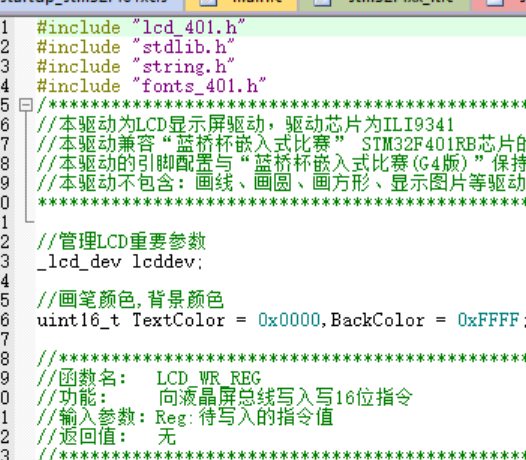

在.c修改头文件名字和.h文件一样

使用LCD简述教程：

在主函数引用头文件；然后初始化；引入几个相关函数介绍：

	LCD_Init();    LCD 初始化
	LCD_Clear(Black);  以什么颜色清屏
	LCD_SetBackColor(Black);   设置黑色背景
    LCD_SetTextColor(White);   设置白色字体

   打印内容在LCD位置
	LCD_DisplayStringLine(Line0,(unsigned char *)"   ");

可以自己选择颜色。

今日实验：

LCD初始化，正确添加初始化文件到目标工程；
在实验五的基础上完成该实验，当按键控制LED灯打开时，LCD显示屏第三行显示“LED ON”,当按键控制LED关闭时，LCD显示屏第四行显示“LED OFF”,当按键控制蜂鸣器打开时，LCD显示屏第五行显示“BUZZ ON”,当按键控制LED关闭时，LCD显示屏第六行显示“BUZZ OFF”；

这里我们只提供主函数代码；具体代码在代码仓：

	LCD_SetBackColor(Black);
	LCD_SetTextColor(White);
	LCD_DisplayStringLine(Line0,(unsigned char *)"********************");
	LCD_DisplayStringLine(Line9,(unsigned char *)"********************");
	if(KeyFlag==1)
		{
			KeyFlag=0;

			if(KEY_Value==1)
			{
				if(Num<100)
				{
				LED1_ON;
				LED_Close();
				LCD_DisplayStringLine(Line3,(unsigned char *)"*     LED1_ON      *");

				}
				else
				{
					HAL_GPIO_WritePin(GPIOC,GPIO_PIN_9,GPIO_PIN_RESET);
					HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8|GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15,GPIO_PIN_SET);
	        HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
	        HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
				  LCD_DisplayStringLine(Line3,(unsigned char *)"*     LED2_ON      *");
				}
					sprintf((char *)str,"   Value:%d    ",Num);
				  LCD_DisplayStringLine(Line2,str);

			}
			else if(KEY_Value==2)
			{
			 LED1_OFF;
		   LED_Close();
			 LCD_DisplayStringLine(Line4,(unsigned char *)"*     LED1_OFF     *");

			}
			else if(KEY_Value==3)
			{
			 BUZZ_ON;
			 LCD_DisplayStringLine(Line5,(unsigned char *)"*     BUZZ_ON      *");

			}

			else if(KEY_Value==4)
			{
			 BUZZ_OFF;
			 LCD_DisplayStringLine(Line6,(unsigned char *)"*     BUZZ_OFF     *");
			}



		}
