拆解一台“古董”台扇：没有电路板的纯机械时代

文 / 黑猫学长

家里一台老式钻石牌风扇，发出沉闷的“嗡嗡”声，扇叶转速变慢，像一个行走缓慢的老头。房子太小，准备扔了，扔之前拆解一下——发挥一下最后的价值。
原本以为这种老电器里至少会有一块简单的控制电路板，结果拆开底座的那一刻，我发现自己想多了——里面干干净净，根本没有电路板，只有电机、开关和定时器，用几根导线简单地连在一起。

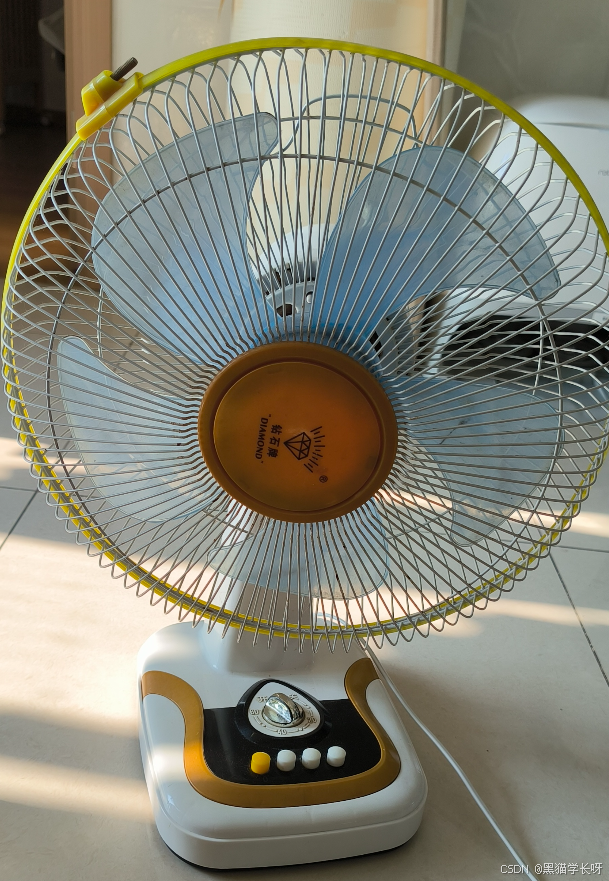

这是一台典型的八十、九十年代台扇：金属网罩、塑料底座、三档琴键开关加机械定时器。钻石牌，我记得小时候还是挺有名的。

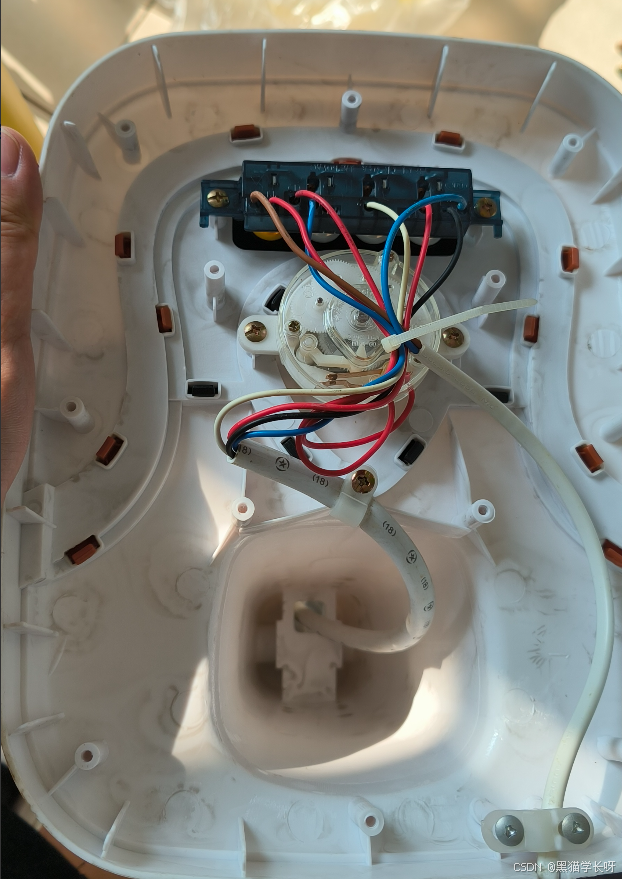

拧下底座背面的两颗螺丝，掀开塑料底板，内部结构一览无余。没有PCB，没有芯片，甚至没有几个电子元件。就只有：

1. 一组三档琴键开关
2. 一个发条式机械定时器

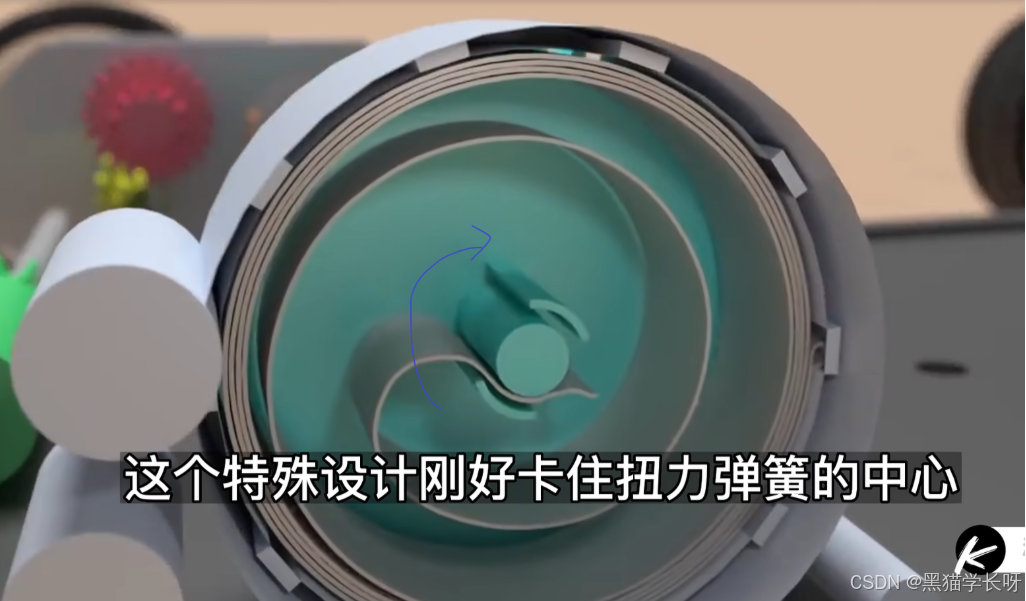

   最有意思的就是定时器了，是宁波市正通计时器有限公司生产的，220V 1.6A电压和电流。其原理就是发条作为唯一动力，发条上紧后，带动如图的特赦设计的连杆旋转，慢慢释放也会旋转，然后再用一组减速齿轮（头轮、二轮、三轮、四轮……），把发条松脱的旋转周数放大，让最末端的主轴大致以恒定的角速度慢速回转。从而做到定时一个小时。

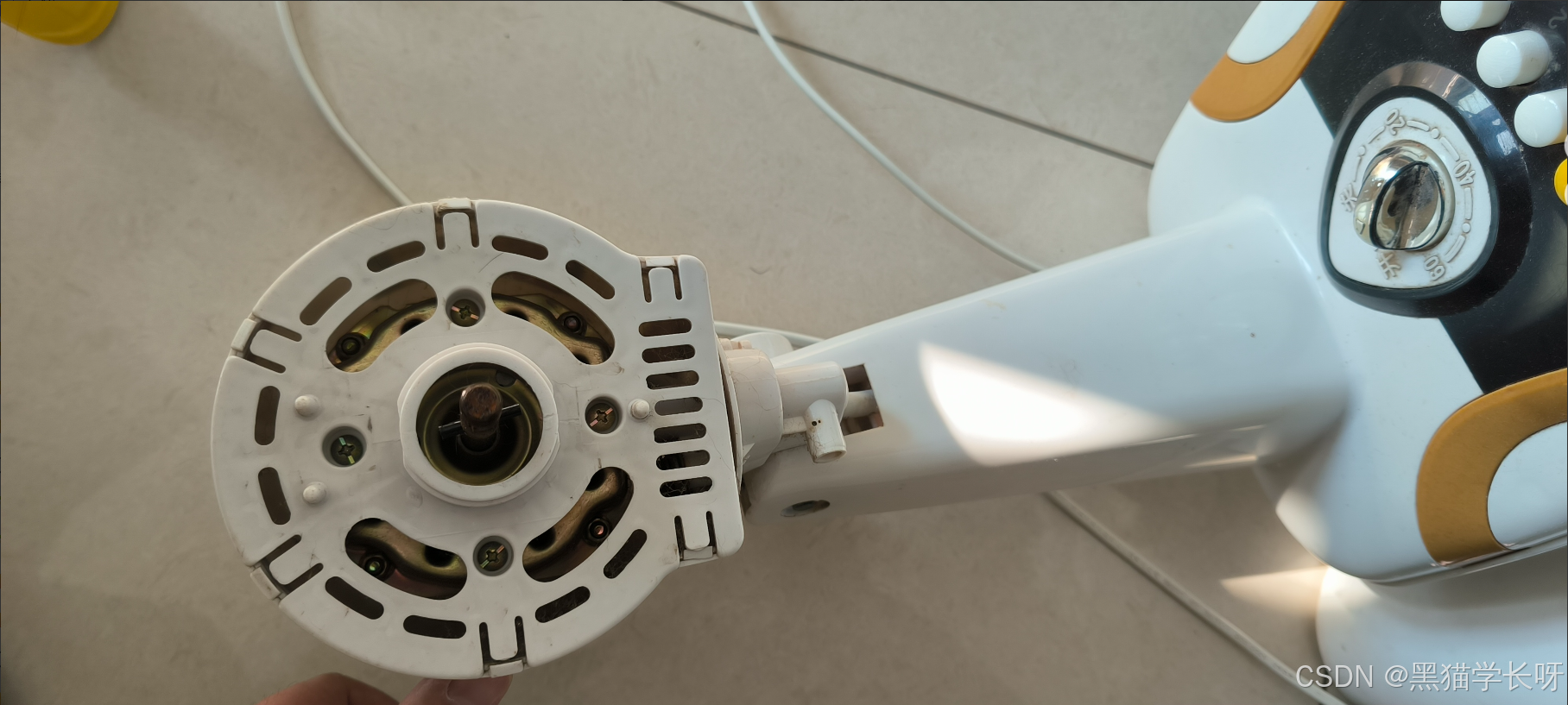

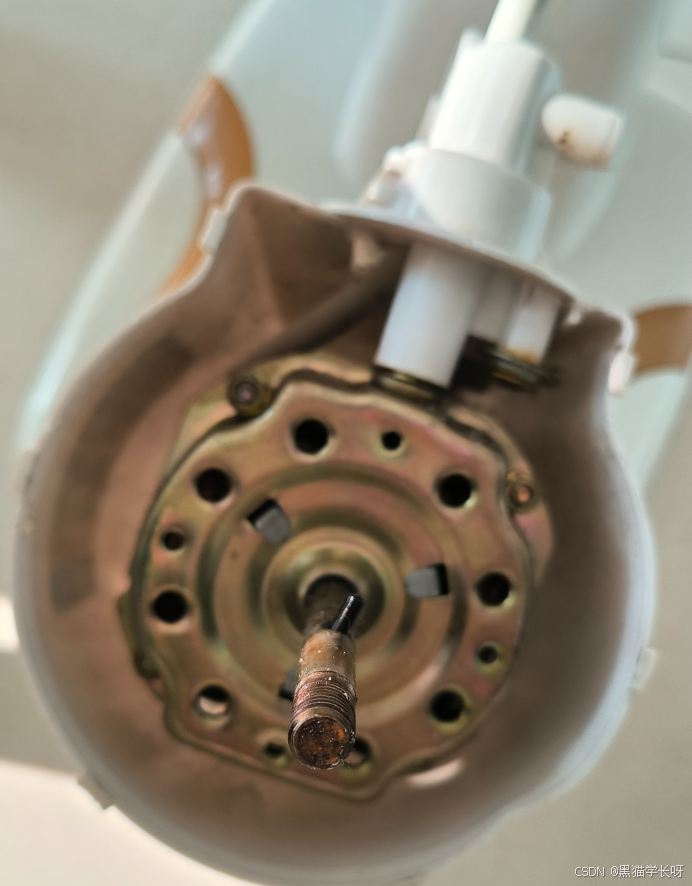

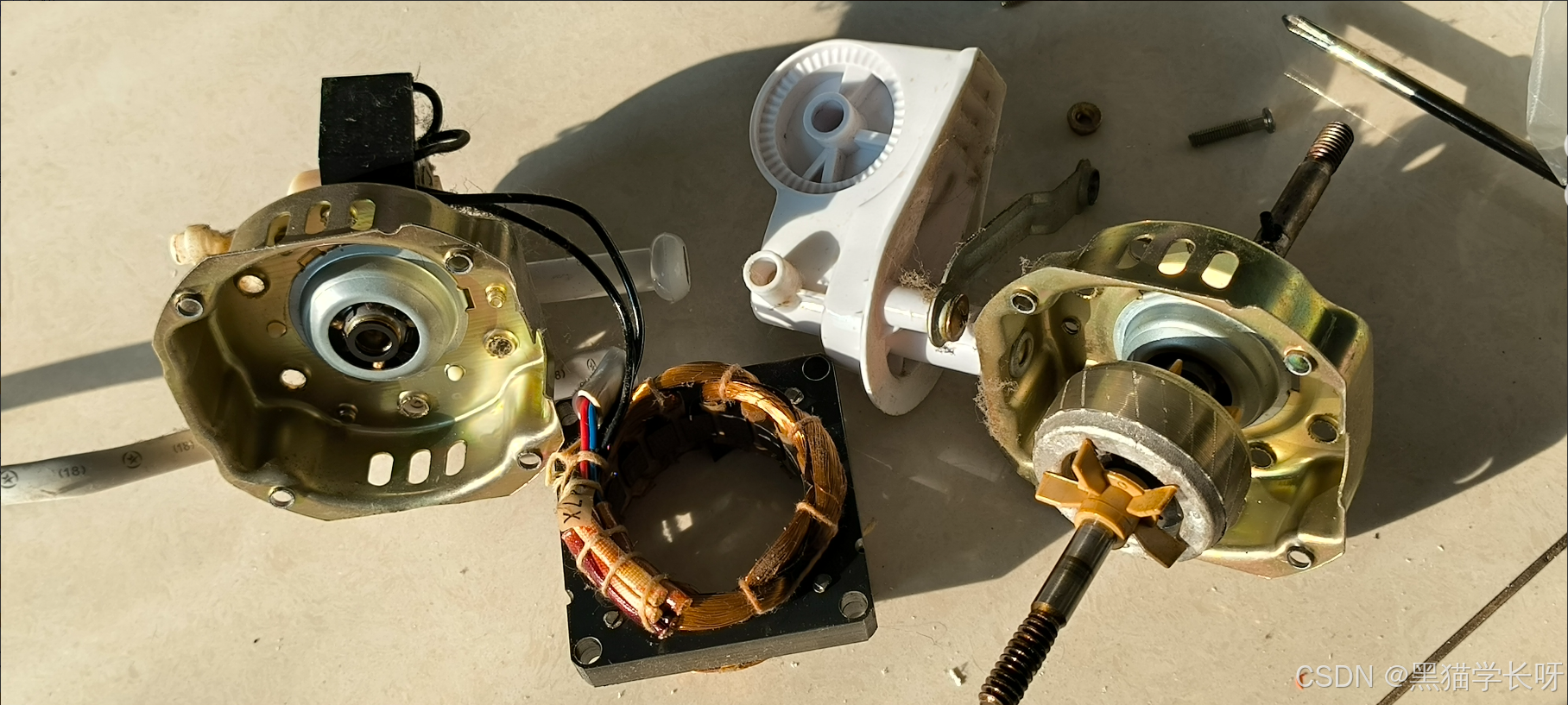

   再来看看风扇头，拆开后就是一个电机。电机上缠绕了很多导线，应该是定子提供先后电流使用的。

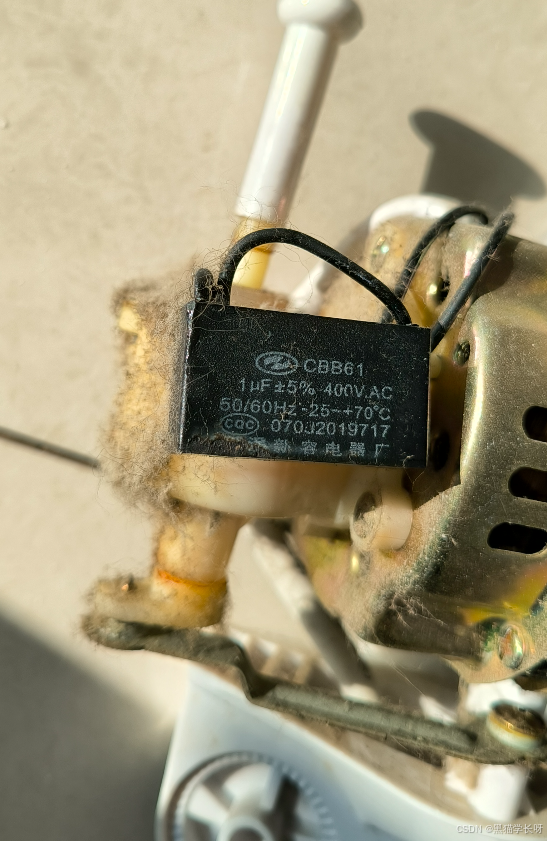

   顺便看了一眼电容，外壳上印着：
   CBB61
   1μF ±5%
   400VAC

这是一颗金属化聚丙烯薄膜电容，作用是在单相电机的副绕组中产生超前电流，从而形成两相旋转磁场，让电机能够自行启动。见到那来说就是：
交流电本身就在正反变化，不需要电容来“让它正反”。电容真正的作用是：让两个绕组的电流变得“一先一后”，产生时间差，从而合成一个旋转的磁场。
打个比方：
单相电只有一个脉动的磁场，像一个人原地上下摆手，转子只震动不转。
加上电容后，相当于让副绕组里的电流“抢先半拍”，两个绕组的磁场变成一个在空间里转圈儿的磁场。转子被这个转圈的磁场带着，就跟着转起来了。
所以简单说：电容不是让电流正反，而是让两股电流错开相位，把“原地抖动”变成“旋转”，转子才能转。
