Linux操作系统磁盘管理(一)

一、硬盘介绍

文件系统是Linux系统的核心，在Linux系统中，一切皆文件。 文件最终是存储在磁盘上，文件的存取，最终是读写磁盘。

1、硬盘的物理结构

每个盘片有两面，两面都可以存储数据。

每个盘面都有一个磁头，用于存取数据。

所有磁头都是固定的，一起做物理移动。但是每次只有一个磁头执行存取数据的任务，选择使用哪个磁头是由系统控制的。磁头间的切换非常迅速，而磁头摆动寻道则比较慢。

磁头摆动，找到要读取数据所在的磁道；盘片通过转动，将数据“送到”磁头下。

磁道： 上以盘片轴心为圆心，不同半径的同心圆称为磁道，磁道不是真正肉眼可看见的一道一道“坑”，而是被磁盘上被磁化的区域，磁道之间有一定的间隙，以免磁道之间磁介质相互影响。

扇区： 每个磁道被等分为若干个弧段（扇区），每个扇区可以存放512个字节的数据。扇区是磁盘驱动器向磁盘读写数据的最小单元。

柱面： 不同盘片半径相同的磁道组成的一个“柱面”。

2、CHS编号

所谓硬盘的CHS，即Cylinder（柱面）、Head（磁头）、Sector（扇区）。每个柱面、磁头、扇区都有自己的编号。

磁头编号： 从上到下，分别为磁头0号，磁头1号......

柱面编号： 最外圈的柱面编号为0，往里依次递增1，2，3.....

硬盘存储容量＝磁头数×柱面数×每个磁道扇区数×每个扇区字节数

3、磁盘存储划分

硬盘的第一个扇区（逻辑编号为0）可以说是整个硬盘最重要扇区了，它主要存储两大信息：

主引导分区（Master Boot Record，MBR）： 存放引导加载程序，大小为446字节。

分区表（partition table）： 记录整块硬盘分区的状态，占64字节，每一个分区信息占16个字节。

分区的最小单位为柱面（Cylinder），也就是说，分区其实就是指定从第几个柱面到第几个柱面属于哪个区。

假设硬盘有400个柱面，平均分为4个区（C、D、E、F盘），则第四个分区F的柱面范围是第301号到第400号柱面。

分区表中，记录的就是就是每个分区的起始柱面号和结束柱面号。因为分区表只有64字节，因此最多只能容纳4个分区的记录（硬盘默认），要想分更多的去，则需要通过扩展分区来创建逻辑分区。

二、Linux文件系统

文件系统的本质：一种方便管理、组织、访问数据的软件。

对于管理来说，主要是磁盘空闲空间的管理

对于组织来说，主要是通过引入文件（inode）、树形目录（dentry）来组织用户的数据。文件包含用户的数据、树形为用户提供了一个对数据进行分类的功能。

对于访问来说，通过目录+文件名的方式进行文件创建、删除、读、写（也就是所谓的增、删、查、改）。

主要有根文件系统、虚拟文件系统、真文件系统（xfs、ext4）、伪文件系统（procfs、devtmpfs、sysfs）。

三、磁盘分区与挂载

磁盘热扫描：cd  /sys/class/scsi_host
for i in `ls /sys/class/scsi_host`;do echo "- - -" > ${i}/scan;done

用于查看是否新加磁盘。

1、磁盘分区方式

MBR

        主引导记录，支持四个主分区或三主一扩展多个逻辑，每分区最大2TB，兼容性好。

GPT

        是GUID分区表（GUID Partition Table）的缩写; 含义为“全局唯一标识磁盘分区表”，是一个实体硬盘的分区表的结构布局的标准。 自纠错能力强，一块磁盘上主分区数量不受（4个的）限制，支持大于18EB的总容量， 几乎没有上限，最大支持到128个分区，分区大小支持到256TB。

2、分区命令

2.1 fdisk命令

fdisk - Linux分区表操作工具软件

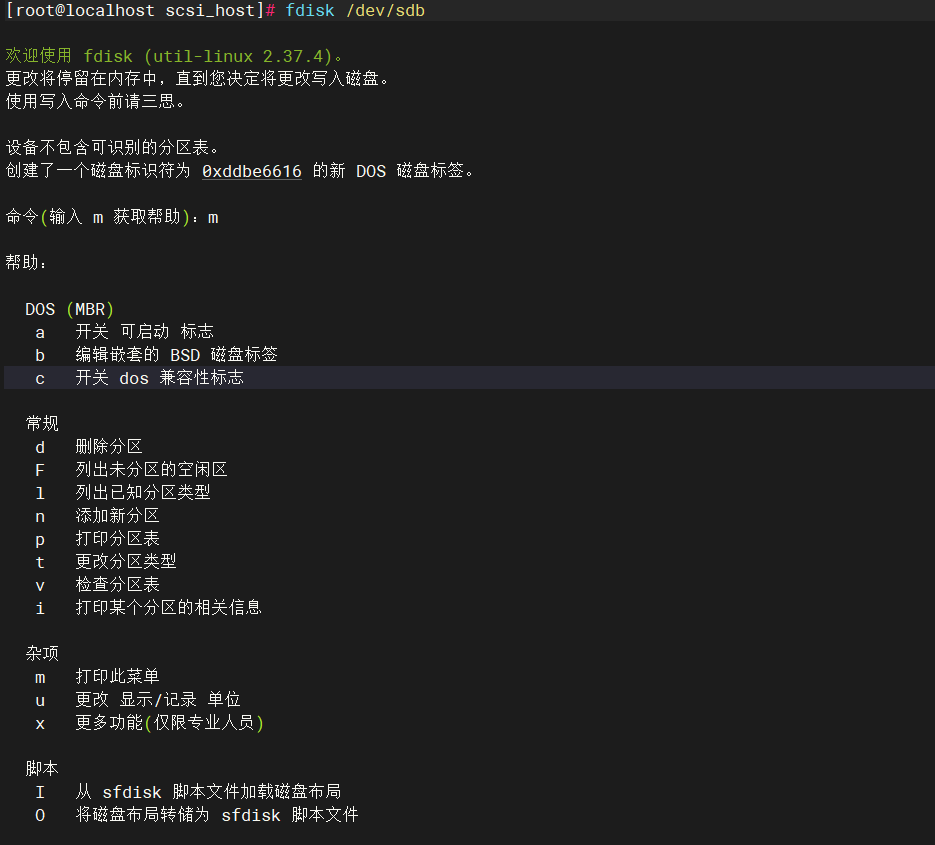

进入界面，fdisik +需要进入的磁盘路径。

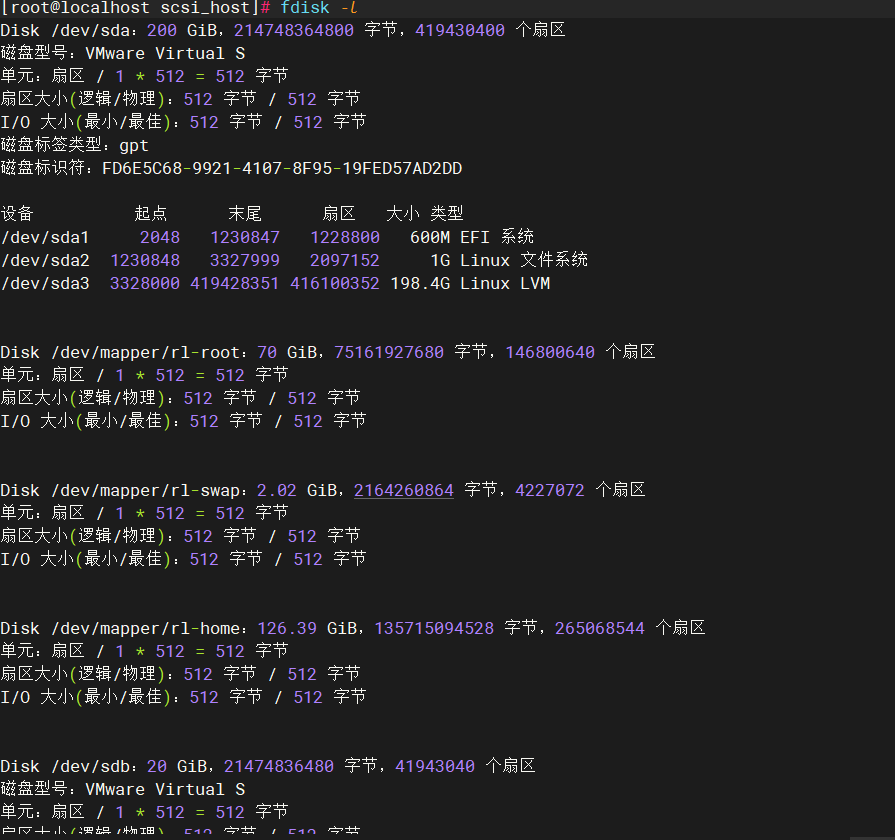

-l 显示系统中已安装的分区表

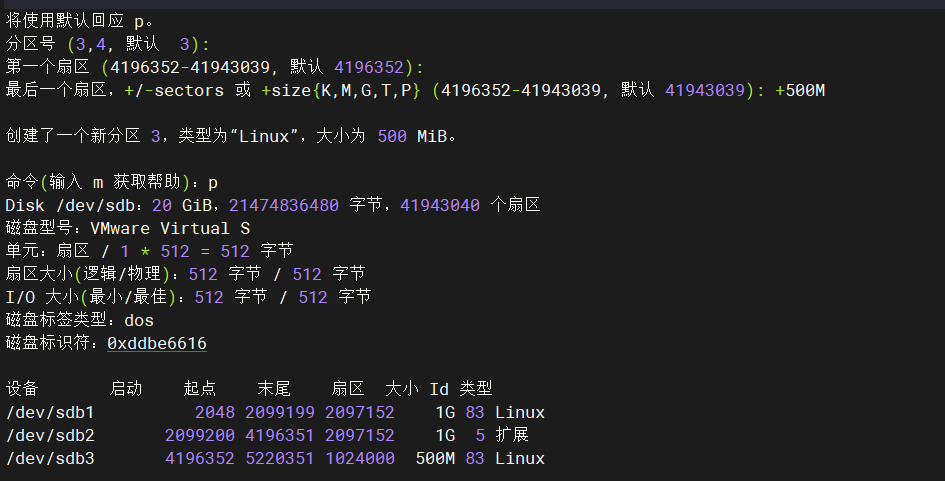

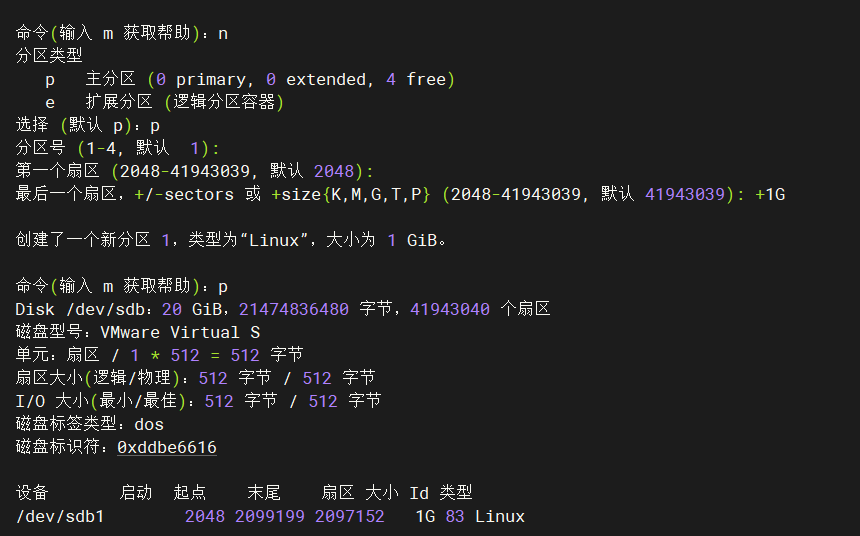

创建主分区

输入命令n 、进入分区选项、输入p、选择主分区，确定分区号、第一个扇区、最后一个扇区（选择该分区的大小，+具体的大小 M G T）。

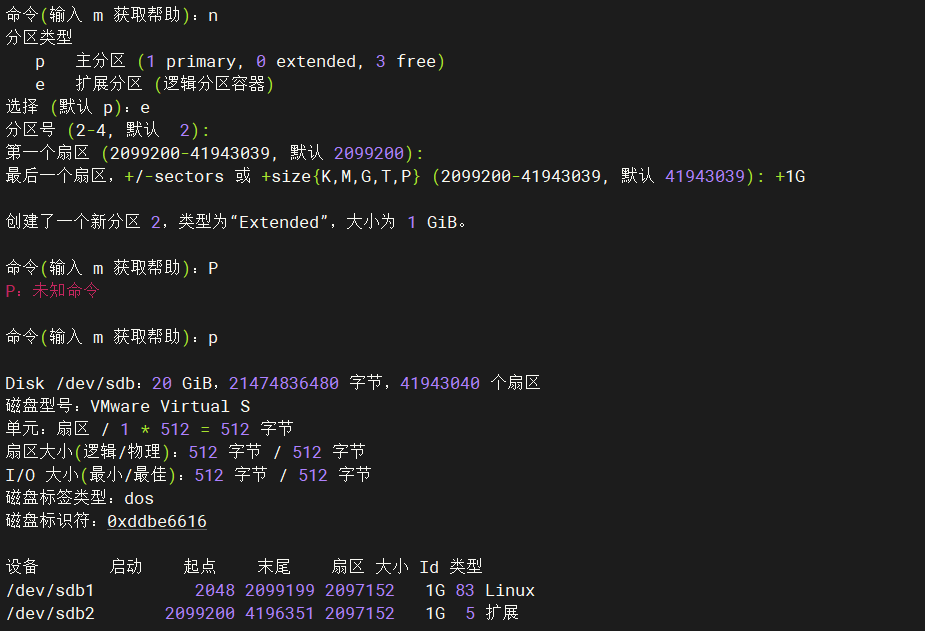

创建扩展分区

步骤与上面一致，在选择分区类型时按e，选择扩展分区。

创建逻辑分区

创建好扩展分区后，会出现创建逻辑分区的选项，按下l即可创建，步骤与上面相同。

命令d 可删除分区，默认从后往前删（5、4、3、2、1）

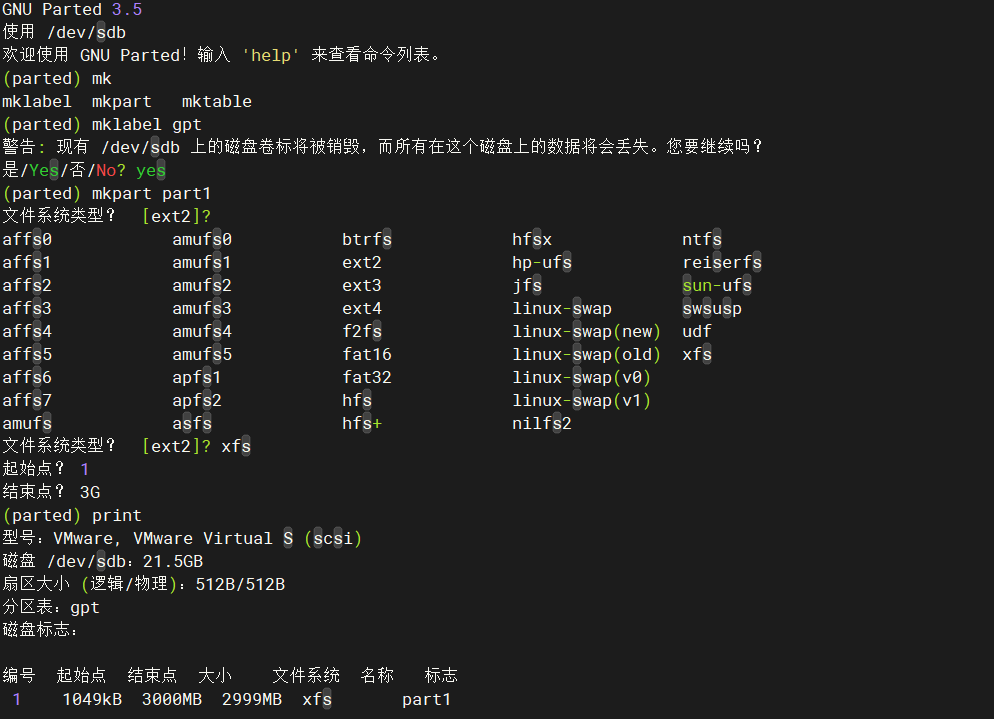

2.2、parted命令

mklabel gpt #定义分区表格式，第一个分区创建时需要设置，其他不需要
                    #（常用的有msdos和gpt分区表格式，msdos不支持2TB以上容量的磁盘，所以大于                              2TB的磁盘选gpt分

mkpart part1 创建分区名。

File system type？ [ext2]? ext3     之后定义分区格式

3、查看与识别命令

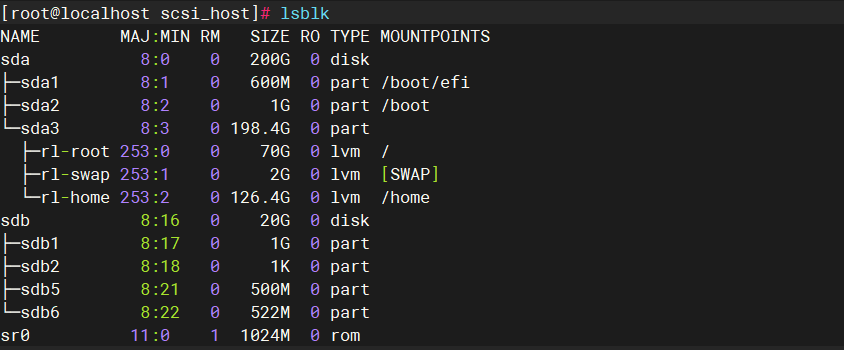

3.1、lsblk命令

查看磁盘分区情况。

3.2、partprobe命令

用于重新加载分区信息，如解除挂载，删除分区后进行重新加载。

4、格式化命令

mkfs命令

用于格式化磁盘分区，生成指定的文件系统。格式化后分区中的数据将丢失！！！

-t 文件系统类型

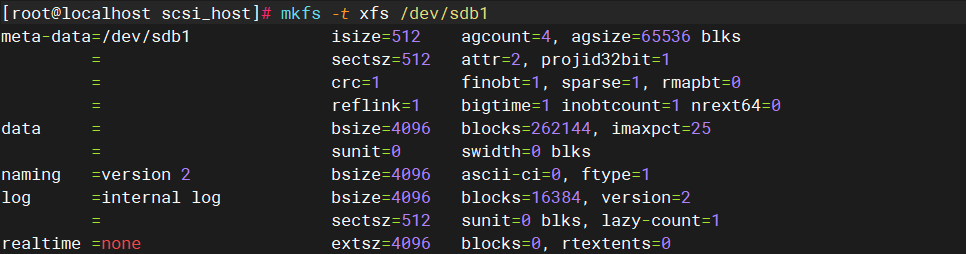

格式化xfs文件系统

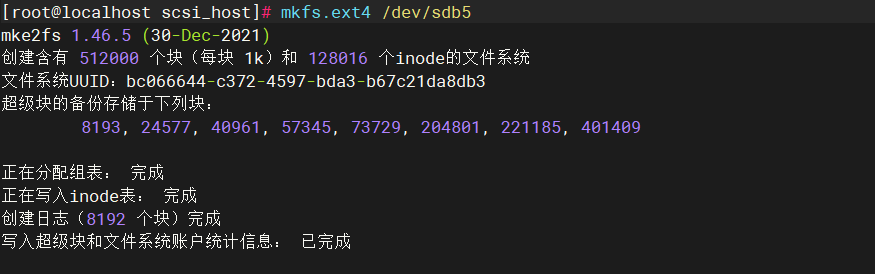

格式化ext4 文件系统

mkfs. 与mkfs -t 用法相同。

swap文件系统格式化

5、挂载命令


挂载源： 磁盘分区或者文件系统

挂载点： 文件系统访问的入口，通常是目录。

5.1、mount命令&swapon命令

mount - mount a filesystem，挂载一个文件系统；临时挂载，重启失效！

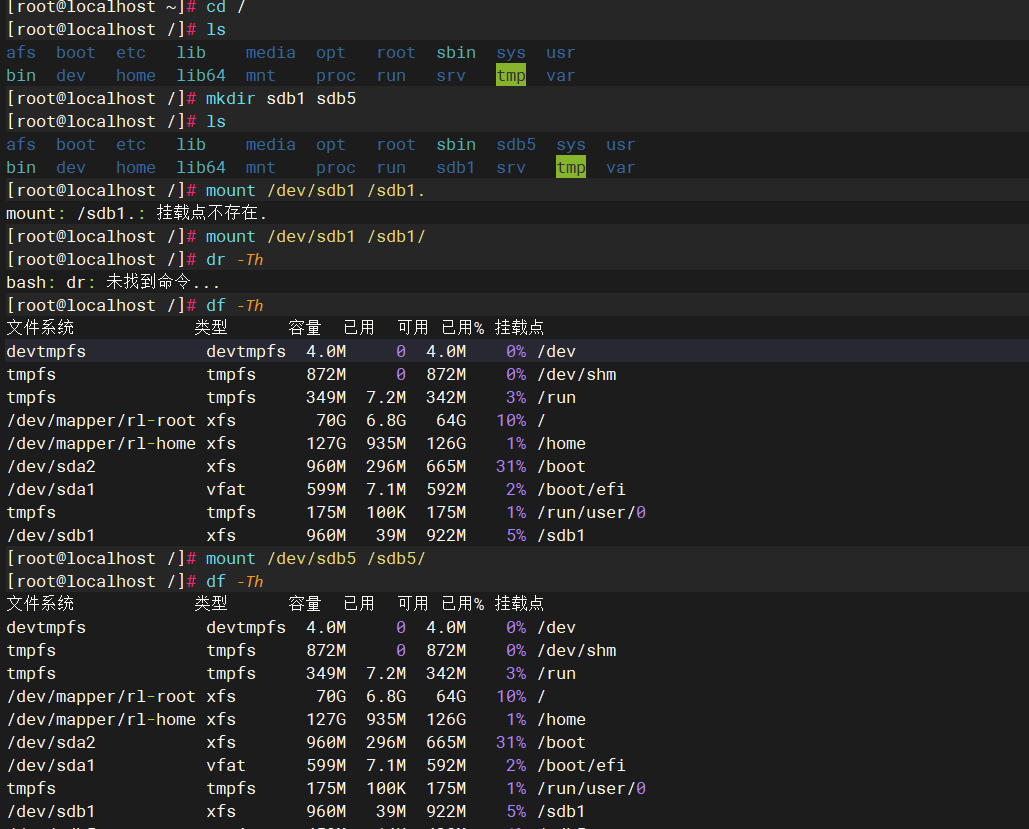

挂载普通文件系统

sawp文件系统挂载

-o 挂载本地文件，如：iso镜像文件

[root@c2407 ~]# mount -o loop deepin-desktop-community-20.9-amd64.iso /mnt

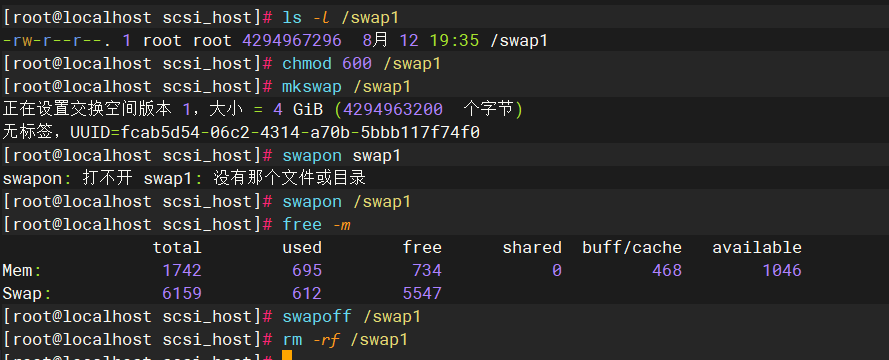

挂载模拟的块设备文件，用于在存储空间不足时从本地磁盘切取空间用来临时扩充，以满足系统需要。

使用完成后删除不会有任何影响。

5.2、umount命令&swapoff命令

umount - 卸载文件系统

swapoff-卸载swap文件系统

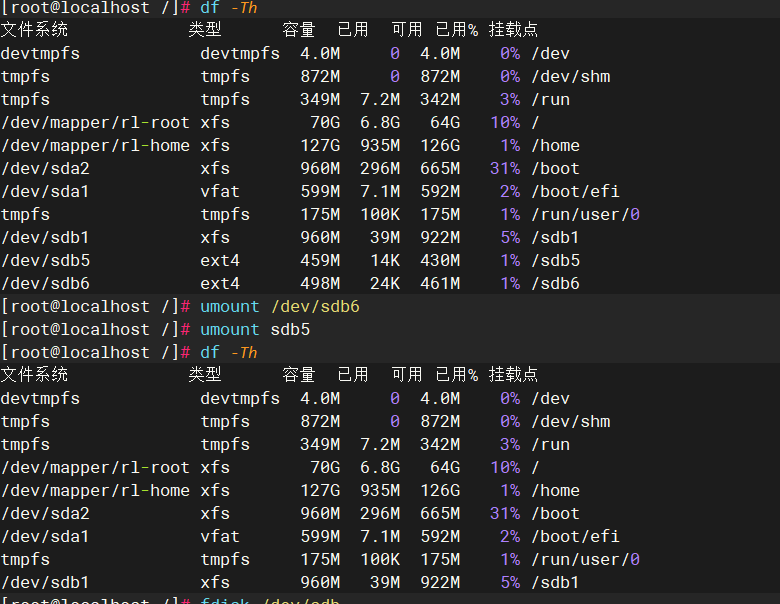

卸载普通文件系统 可直接从挂载点或挂载源进行卸载

swap文件系统卸载

四、LVM逻辑卷

逻辑卷是在基本的磁盘上写了一个软件层，它能够灵活的对底层存储进行

1、概述

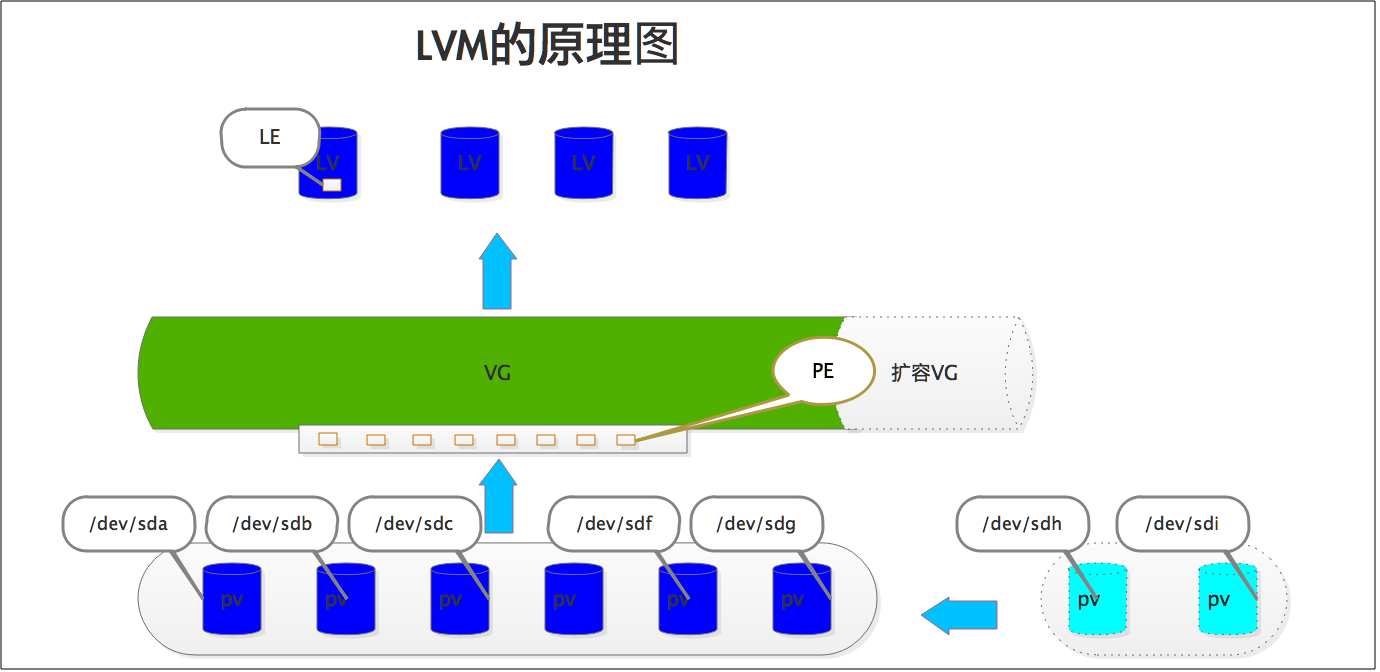

运行原理

通过pv来进行实现，先将现有磁盘转换为pv（物理卷），再将pv转换为vg（卷组），在卷组之上进行构筑lv（逻辑卷）。同一逻辑卷可能属于不同的卷组。

1.PV(Physical Volume)：物理卷

处于 LVM 最底层，可以是物理硬盘或者分区，整个硬盘，或使用fdisk 等⼯具建⽴的普通分区，包许多默认 4MB 大小的 PE（Physical Extent，基本单元）。

2.PE(Physical Extend)：物理区域

PV 中可以用于分配的最小存储单元，可以在创建 PV 的时候制定（默认为 4MB），如 1M, 2M, 4M, 8M, 32M, 64M… 组成同⼀VG 中所有 PV 的 PE大小应该相同。

3.VG(Volume Group)：卷组

建立在 PV 之上，可以含有一个到多个 PV，一个或多个物理卷组合而成的整体。

4.LV(Logical Volume)：逻辑卷

建立在 VG 之上，相当于原来分区的概念，不过大小可以动态改变。从卷组中分割出的一块空间，用于建立文件 系统。

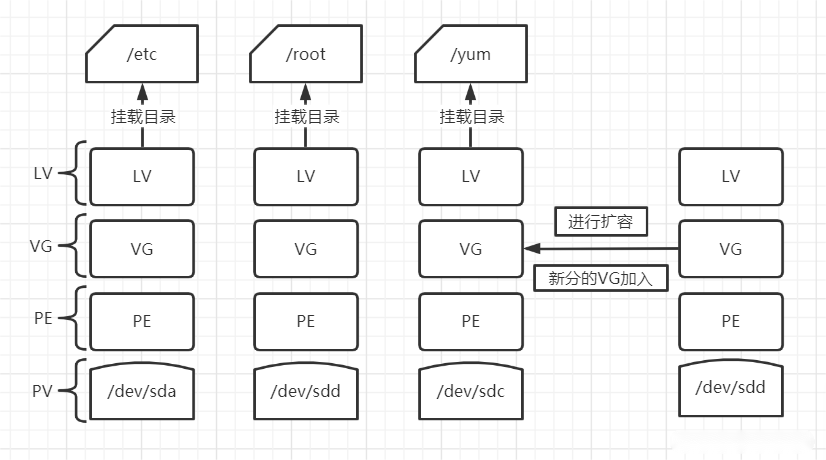

1.3、挂载流程

2、管理命令

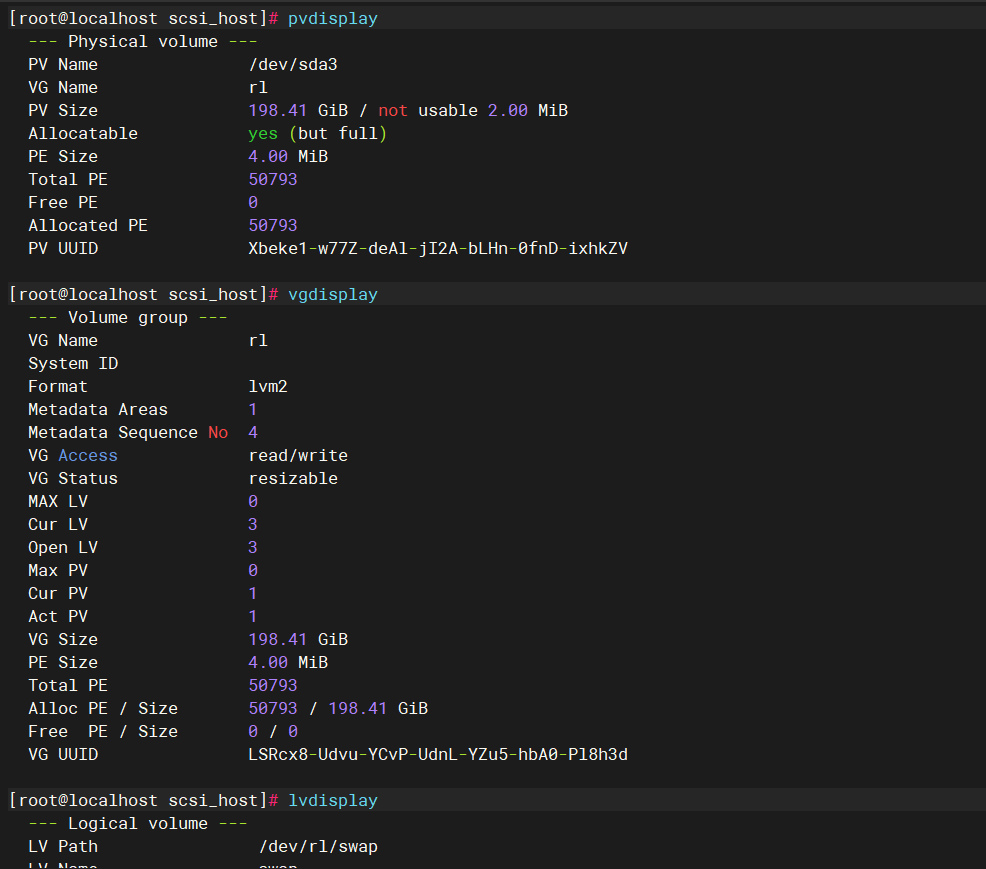

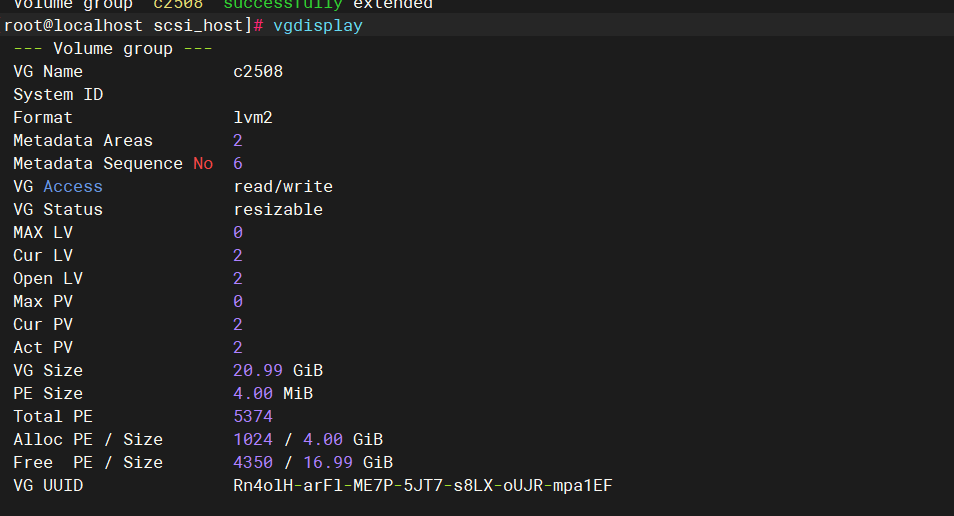

vg pv lv +display

显示卷组，物理卷，逻辑卷的信息。

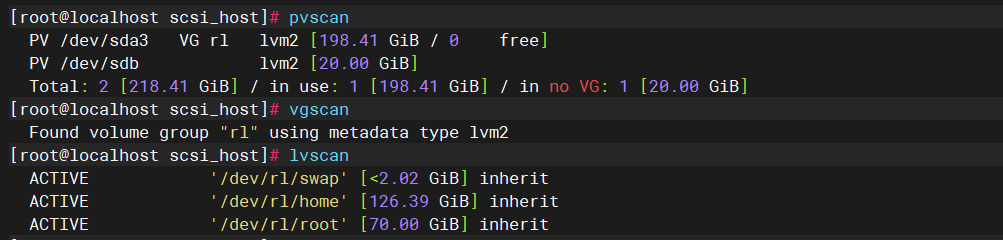

vg pv lv +scan

简略显示信息

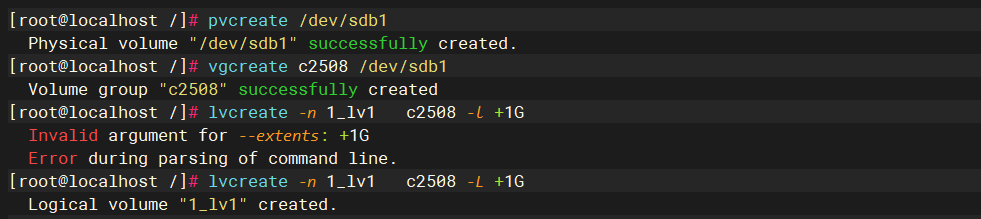

vg pv lv +create

创建卷组，物理卷，逻辑卷

vg lv +extend

对卷组和逻辑卷进行扩容

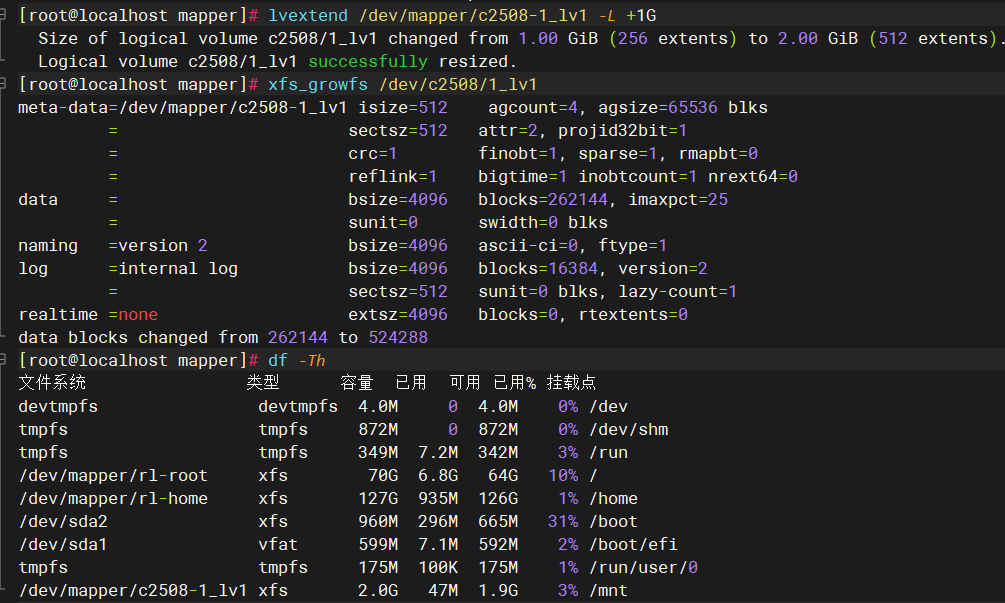

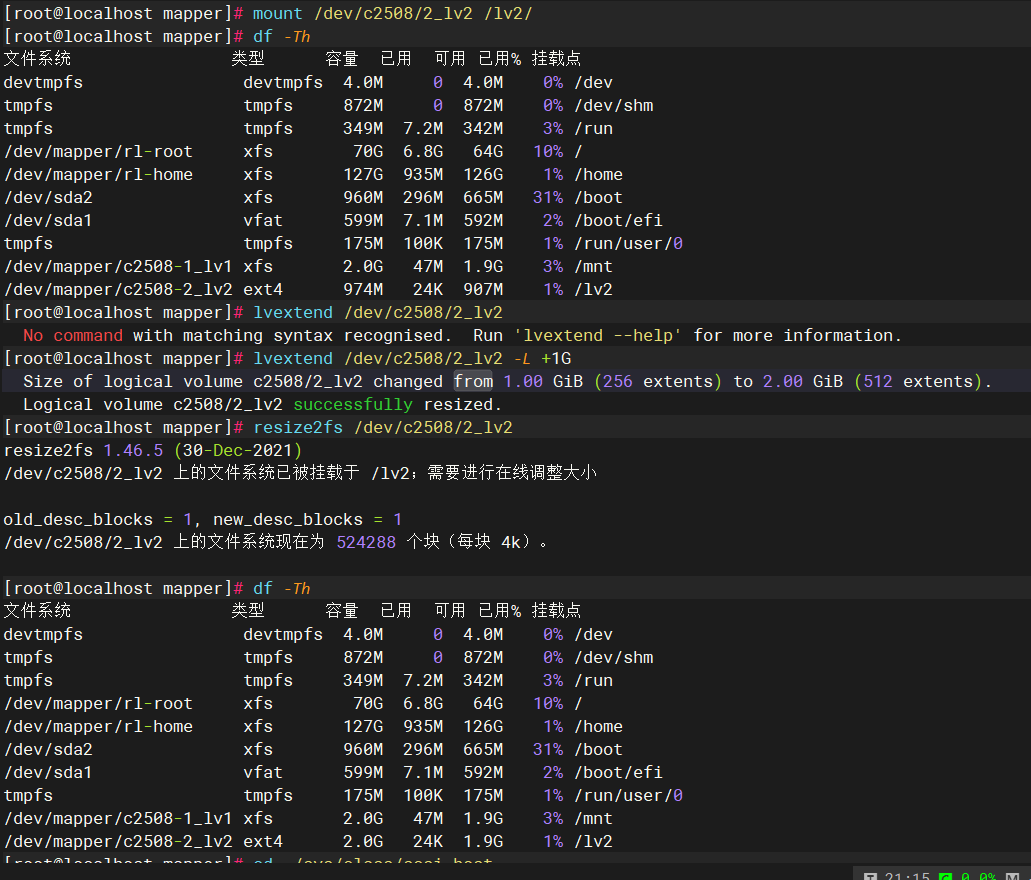

物理卷扩容xfs文件系统

ext文件系统

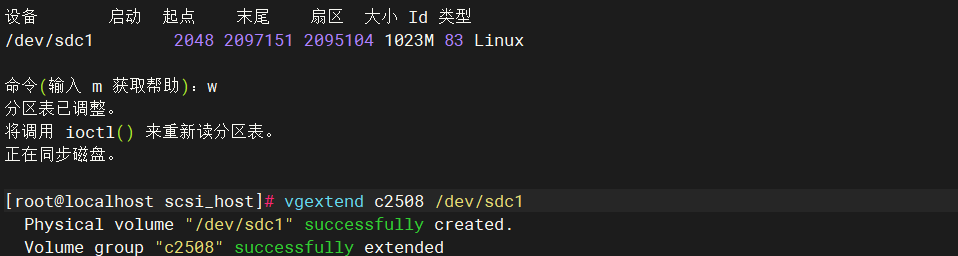

对卷组进行扩容

先添加一块硬盘对其进行分区，在进行扩容

3.4、删除lv、vg、pv

顺建倒删，先删逻辑卷，后时卷组，最后时物理卷。
