J-Link＋Ozone调试教程

一、调试前的准备

        使用J-Link将PC和单片机连接

        以STM32入门教程中的“读写内部FLASH”实验为例，使用Keil打开该工程

        按照下图所示的步骤进行操作，如果使用J-Link仿真器，则在第三步选择ST-Link Debugger

        按照下图所示的步骤进行操作，输出选项卡需要勾选调试信息

        按照下图所示的步骤进行操作，代码生成的优化选项中，优化等级需要选为0，否则Keil在编译程序的过程中可能会过度优化，导致编译得到的二进制机器码和C语言代码不是等价的，在调试过程中会引起代码执行顺序错乱

        完成以上步骤后，编译程序，然后将其下载到单片机中

二、Ozone调试工程快速创建

1、新建工程

（1）打开Ozone，在菜单栏选择“File”→“New”→“Project”，新建一个工程。（如果是初次使用，那么打开Ozone后会自动弹出向导，引导用户新建工程）

（2）在Device选择MCU型号（本教程使用STM32F103C8T6），并在Peripherals导入对应的.svd文件（芯片厂商提供，可生成外设寄存器树，直接在上位机查看和修改外设寄存器）。

（3）主机接口选择USB；目标接口视情况选择，对于ARM芯片，通过查看数据手册关于调试的章节，可以确认是否支持SWD，支持即可选择，而非ARM芯片仅支持JTAG；目标接口速率可以选择2MHz，若硬件稳定，则可以提速。

（4）选择编译输出的.elf文件，如果是使用Keil编译，则选择编译输出的.axf文件（.axf文件是ARM扩展版.elf文件），路径尽量不包含中文和全角字符。

（5）创建完成后，在菜单栏选择“File”→“Save Project as...”，即可保存调试工程。

2、三种调试启动模式

（1）Download & Reset Program：擦除Flash，将固件烧录到Flash中，然后复位MCU，释放复位后程序从头全速运行。

（2）Attach to Running Program：连接后程序保持运行，可观察设备实时的动态变量，不会破坏RAM堆栈、寄存器。

（3）Attach & Halt Program：连接后停止正在运行的程序，直接冻结现场，立刻捕获当前寄存器、堆栈、内存快照，不会破坏RAM堆栈、寄存器。

三、Ozone基础调试功能

1、断点系统与变量访问

（1）使用Ozone调试，Flash区不限制硬件断点数量（Cortex-M只有4~8个硬件断点，Keil调试受限于硬件数量），因为Ozone自动在Flash写入BKPT断点指令，缓存原始指令，断点取消后自动恢复代码。

（2）源码断点（程序断点）：

①在代码浏览区的左侧有一些灰色的区域，鼠标左键点击，即可在区域对应的代码打上源码断点，当单片机运行到这些代码的时候，会触发停止运行的条件；如果需要取消源码断点，鼠标左键点击它对应的红色圆圈，即可取消断点。

②鼠标右键点击源码断点对应的红色圆圈，选择“Edit Breakpoint”，在弹出的窗口中可以设置断点触发的前置条件。

[1]Condition填入条件表达式，如cnt＞100。如果选择“Trigger when true”，那么断点命中时，需要满足条件表达式才会真正停机；如果选择“Trigger on change”，那么断点命中时，表达式数值发生过变化，才会真正停机。

[2]Skpi填入断点命中次数，假如设置为499，那么断点命中500次才会真正停机。

（3）数据断点（访问断点）：

①数据断点，它是针对变量（或者说内存地址）而言的，如果一个变量被设置了数据断点，那么当程序对该变量进行访问时，会触发停止条件。

②数据断点的设置方式：

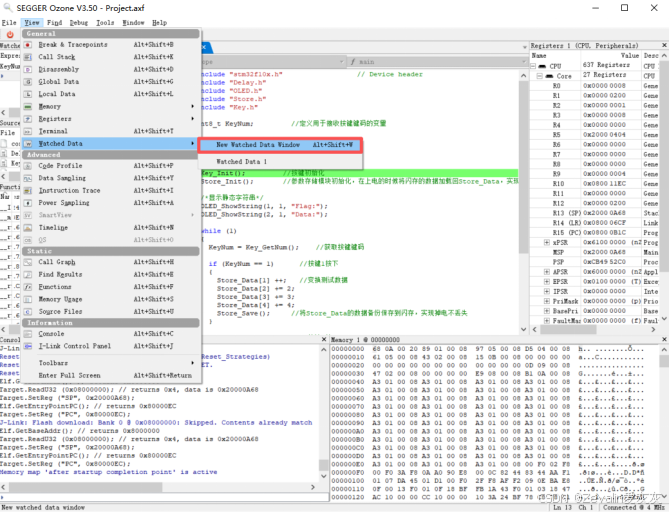

[1]在菜单栏选择“View”→“Watched Data”，打开数据监测窗口。

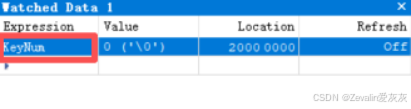

[2]直接编辑表达式，输入变量名或变量地址，即可监测变量的值，编辑Value属性还可以直接在线修改变量的值，但是需要注意，对于非静态局部变量，仅程序运行到该函数栈帧内时有效，函数退出后栈内存失效。

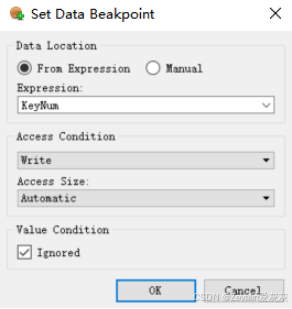

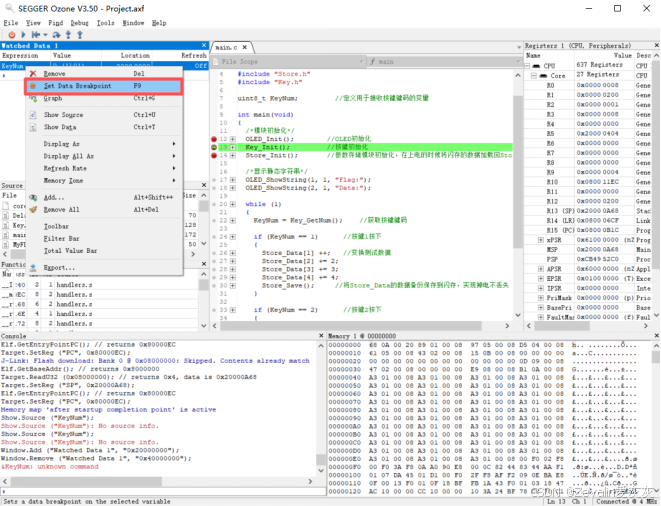

[3]鼠标右键上一步添加的变量，选择“Set Data Breakpoint”，即可为该变量添加数据断点。

[4]数据断点有三个参数，设置完成后，点击“OK”即可，能看到变量被打上黄色圆圈标记。

Expression：数据断点的表达式，也就是变量名或变量地址

Access Condition：数据断点的触发条件，可选择仅读访问触发（Write）、仅写访问触发（Read）、读写访问均可触发（Read/Write）

Access Size：数据断点对应的变量字节长度，可选择1/2/4 Bytes或自动识别（Automatic）

（4）向量捕获断点：

①如果设置了向量捕获断点，那么程序一旦进入异常处理函数，将会立刻停机，自动弹出异常窗口，直接显示故障原因，不用手动进HardFault函数挖栈。

②向量捕获断点的设置方式：

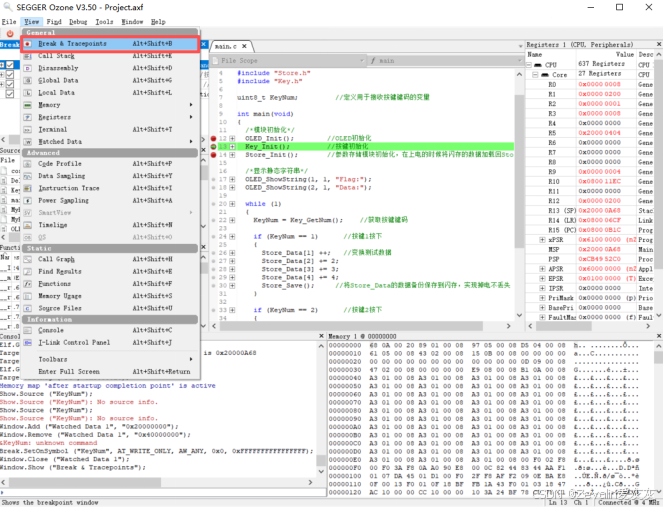

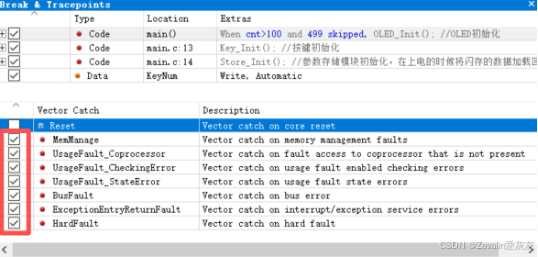

[1]在菜单栏选择“View”→“Break & Tracepoints”，打开断点管理窗口（断点管理窗口会管理所有类型的断点，可以在其中配置断点是否使能）。

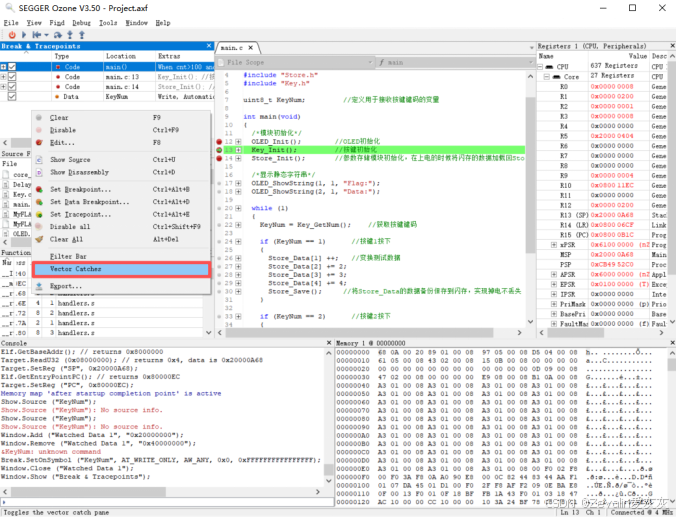

[2]鼠标右键窗口的空白区域，选择“Vector Catch”。

[3]将所有错误类型全部勾选。

（5）任务断点：

①如果程序使用了FreeRTOS/μC-OS，则可以设置断点仅在执行指定任务时可以触发，用于排查多任务干扰bug。

②任务断点的设置方式：

[1]按照源码断点的方式在对应代码处设置断点。

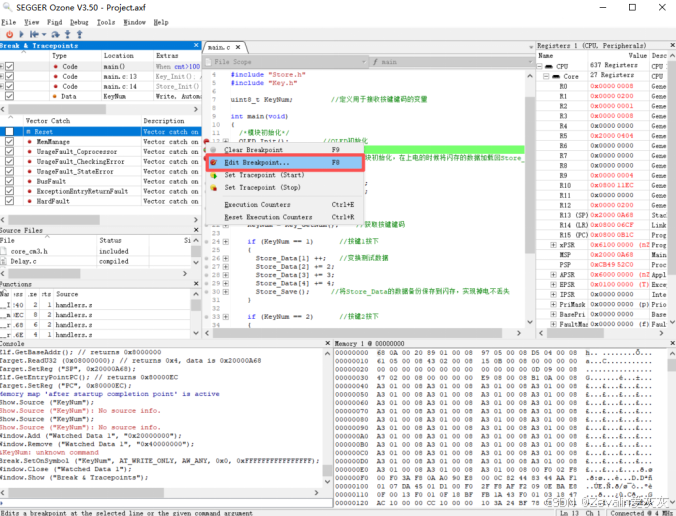

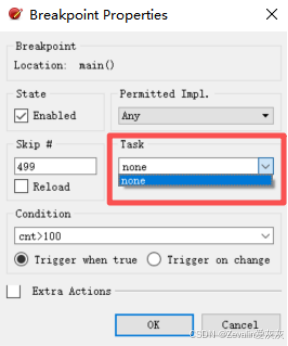

[2]鼠标右键断点，选择“Edit Breakpoint...”，打开断点编辑窗口。

[3]如果程序使用了FreeRTOS并且有任务定义，则可在Task选项的下拉框选择相应的任务，这样，只有当前执行任务匹配所选任务时，断点才会触发。

2、实时变量波形绘图

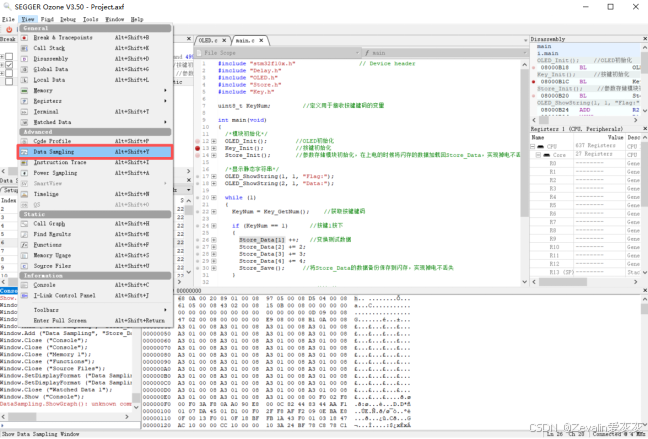

（1）在菜单栏选择“View”→“Data Sampling”，打开数据采样窗口。

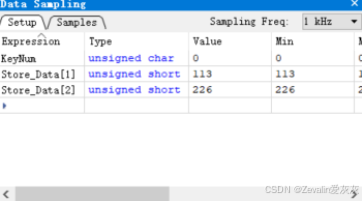

（2）切换Data Sampling窗口的选项卡为Setup，将想要观察动态变化的变量从Watched Data窗口拖到Data Sampling窗口，或者手动添加表达式（全局/静态变量名）。

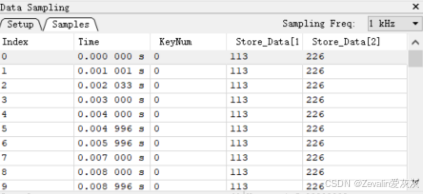

（3）切换Data Sampling窗口的选项卡为Samples，可以看到每隔一定的采样时间（采样频率Sampling Freq可配置），Ozone都会对变量值进行采样，生成若干数据点，鼠标右键窗口，选择“Export...”，即可导出.csv格式文件，然后使用其它工具（如MATLAB）绘图。

3、其它调试窗口

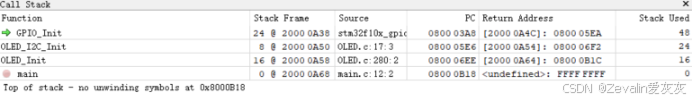

（1）Call Stack：

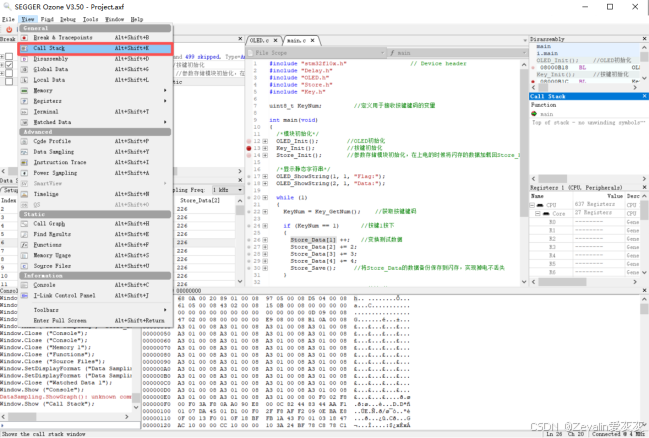

①打开方式：在菜单栏选择“View”→“Call Stack”。

②函数调用栈可显示函数的调用链路，在出现Hardfault时，还可直接定位bug函数。

（2）Registers（Peripherals）：

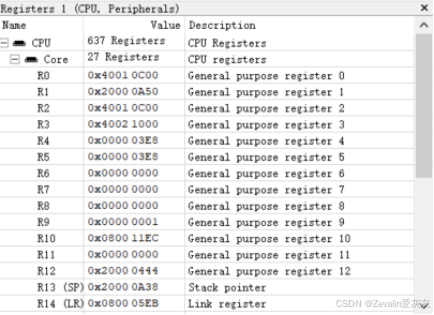

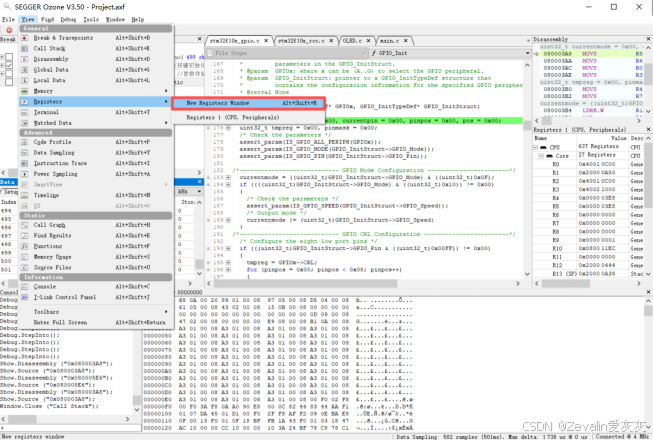

①打开方式：在菜单栏选择“View”→“Registers”。

②寄存器窗口显示了单片机的所有寄存器存储情况，如果导入了相应的.svd文件，还可直接查看外设寄存器的存储情况。

（3）Memory：

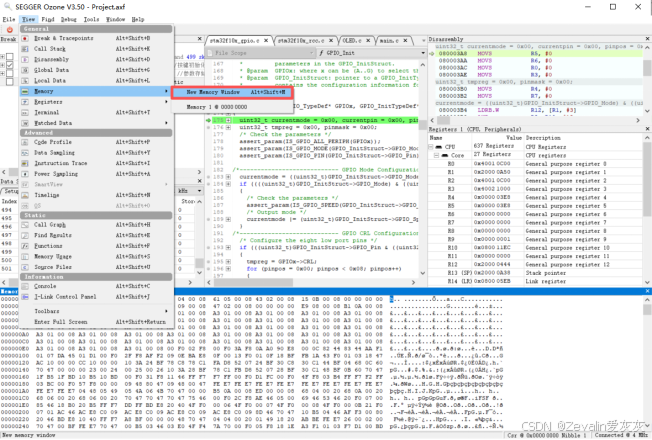

①打开方式：在菜单栏选择“View”→“Memory”。

②Memory支持整片内存的查看，对于可写区域可以直接在线修改。

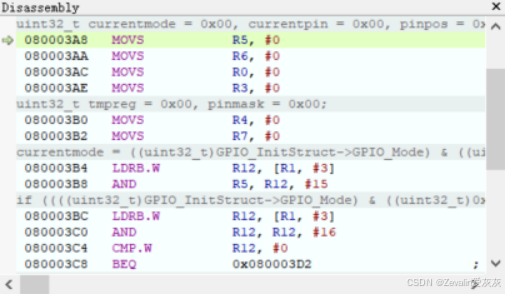

（4）Disassembly：

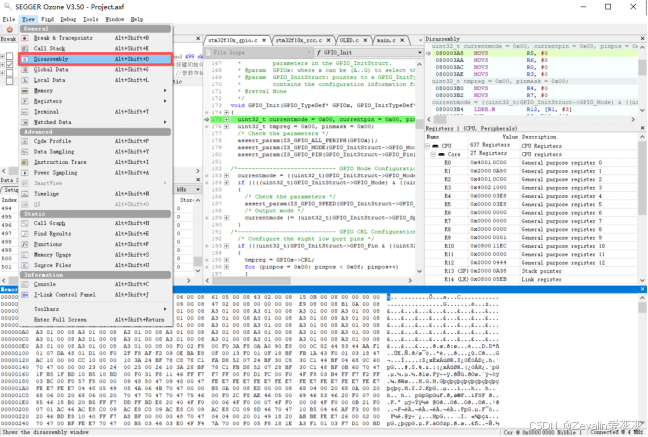

①打开方式：在菜单栏选择“View”→“Disassembly”。

②Disassembly窗口展示汇编语言（与C语言混排，展示对应关系），支持单步汇编级调试，可定位异常指令。

（5）Source Files：

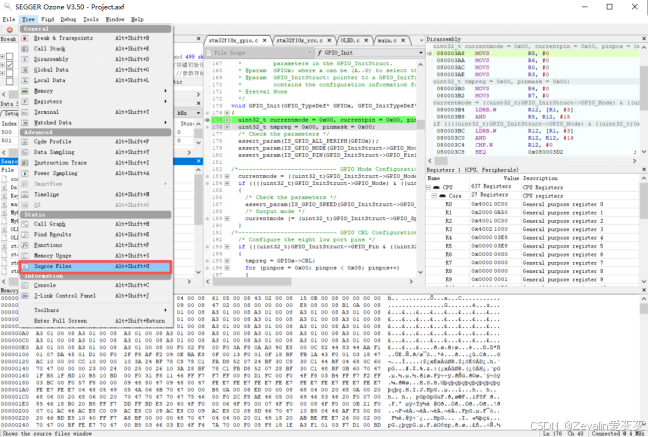

①打开方式：在菜单栏选择“View”→“Source Files”。

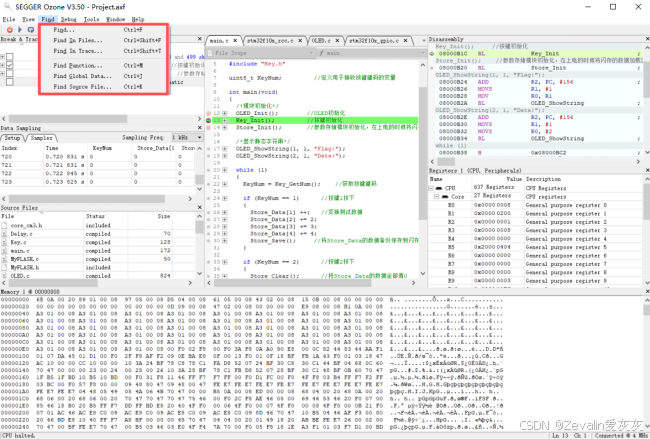

②Source Files窗口展示程序中的代码文件（不一定包含工程的所有文件，在编译过程中未使用的代码文件不会显示），双击对应的代码文件可在代码浏览窗口打开它，按下Ctrl+F可以查找想要搜索的字段，在菜单栏也提供了若干Find工具搜索变量和函数。

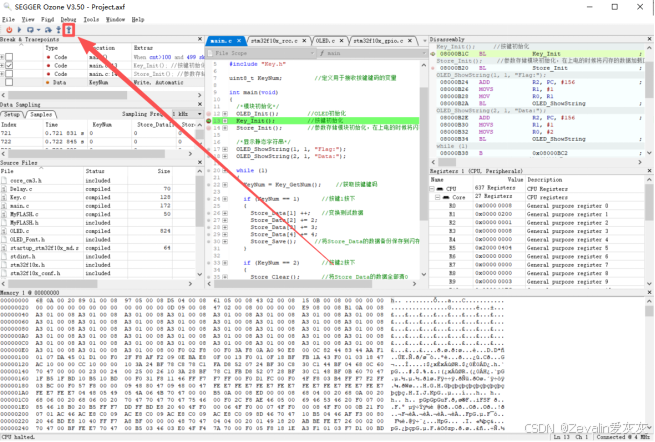

4、程序运行控制键

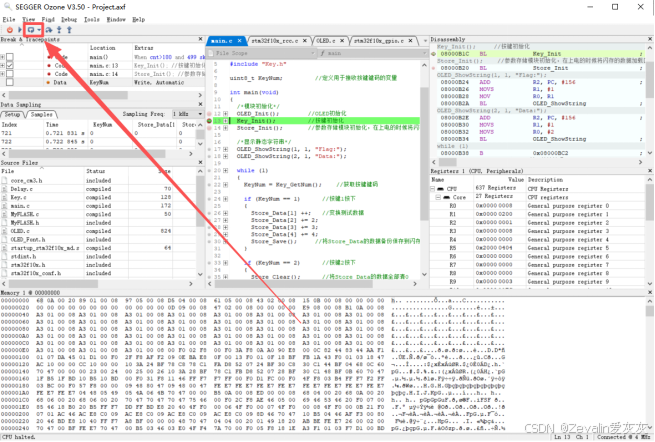

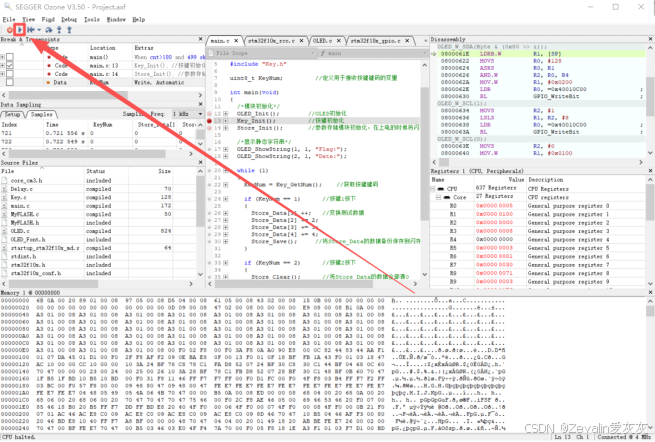

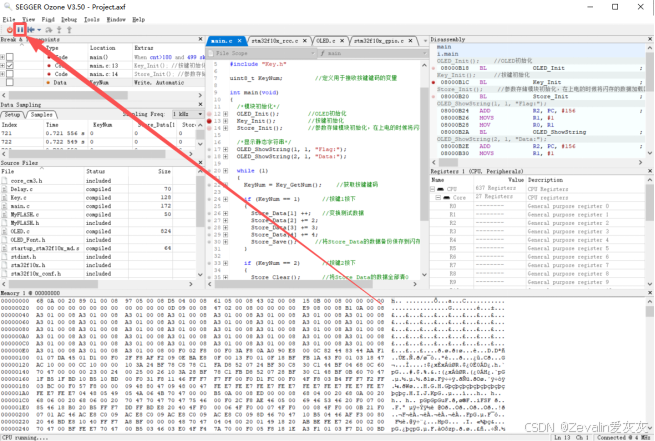

（1）Halt program execution：控制单片机停止运行程序，代码浏览页面会跳转到停止点。

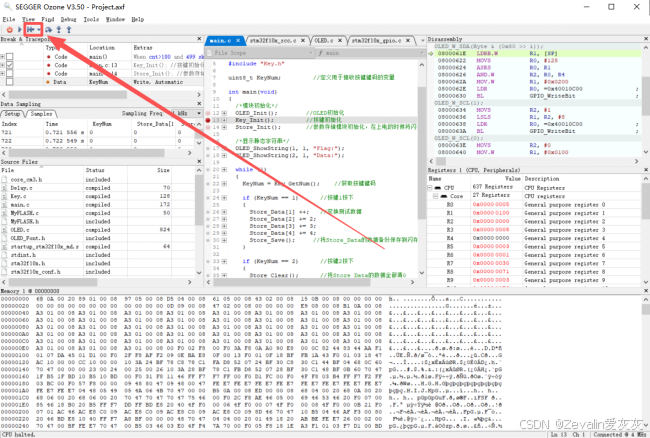

（2）Resumes program execution：控制单片机继续运行程序，直到触发停止运行的条件，或手动停止运行。

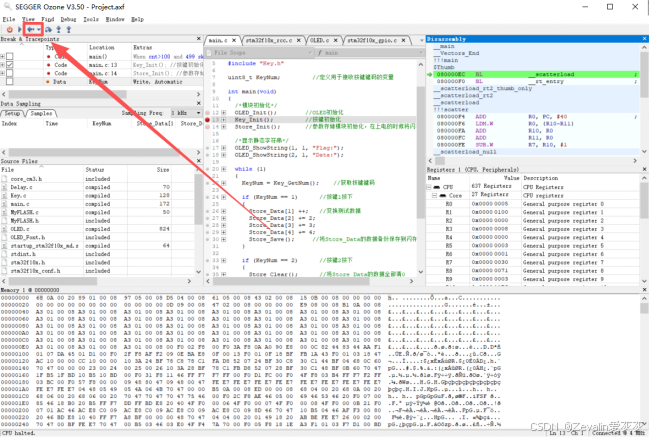

（3）Reset & Break At Symbol：控制单片机复位，运行到程序入口符号（main函数/Reset_Handler）后立刻暂停CPU。

（4）Reset & Halt：控制单片机复位，在复位向量地址处停机。

（5）Reset & Run：控制单片机复位，复位后全速运行程序，直到触发停止运行的条件，或手动停止运行。

（6）Steps into the current subroutine：控制单片机从当前停止点对应的C代码开始运行程序，并停止在下一条C代码，也即只运行一条C代码，如果遇到函数调用，会转入函数中，停在函数开头。

（7）Steps over the current subroutine：控制单片机从当前停止点对应的C代码开始运行程序，并停止在下一条C代码，也即只运行一条C代码，如果遇到函数调用，会一步跳过，不会转入函数（即使在执行函数的时候触发了断点）。

（8）Steps out the current subroutine：控制单片机从当前停止点对应的C代码开始运行程序，直到从当前运行的函数中转出，或触发停止运行的条件，单片机停止运行程序。

5、RTT日志打印

（1）SEGGER_RTT不占用USART硬件串口、不占用定时器，仅靠J-Link调试通道传输，可实现零开销实时打印日志。

（2）单片机工程的工作：

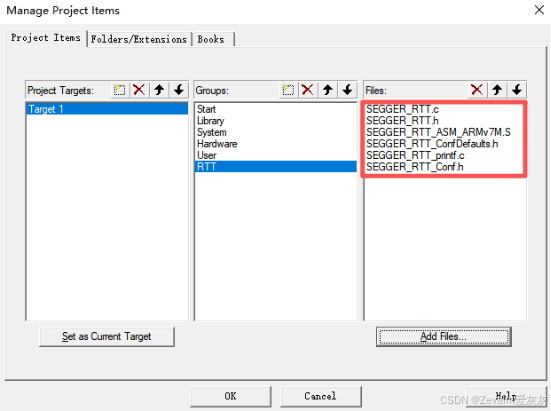

①在J-Link完整安装包中找到RTT源码（如果没有则从SEGGER官网下载即可，截至2026年依然可行），取出如下文件，添加到Keil工程中。（如果后续编译报错，可选择移除SEGGER_RTT_ASM_ARMv7M.s）

②包含头文件SEGGER_RTT.h，并在使用前调用SEGGER_RTT_Init函数，初始化RTT模块（一般在初始化其它模块时一同对其进行初始化）。

SEGGER_RTT_Init();

③RTT支持多通道分离日志，一共16个通道（编号0~15），调用SEGGER_RTT_printf函数可打印日志，函数的使用方式和printf类似，只是多了一个函数参数——通道编号。

SEGGER_RTT_printf(<number>, "<打印的日志字符串及格式控制>", <输出表列>);

④举例：修改main.c，在主函数中打印日志。

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Store.h"
#include "Key.h"
#include "SEGGER_RTT.h"

uint8_t KeyNum;					//定义用于接收按键键码的变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();					//OLED初始化
	Key_Init();					//按键初始化
	Store_Init();					//参数存储模块初始化，在上电的时候将闪存的数据加载回Store_Data，实现掉电不丢失

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Flag:");
	OLED_ShowString(2, 1, "Data:");

	while (1)
	{
		KeyNum = Key_GetNum();		//获取按键键码

		if (KeyNum == 1)		//按键1按下
		{
			Store_Data[1] ++;	//变换测试数据
			Store_Data[2] += 2;
			Store_Data[3] += 3;
			Store_Data[4] += 4;
			Store_Save();		//将Store_Data的数据备份保存到闪存，实现掉电不丢失
			SEGGER_RTT_printf(0, "Key value = %d\r\n", KeyNum);
		}

		if (KeyNum == 2)		//按键2按下
		{
			Store_Clear();		//将Store_Data的数据全部清0
			SEGGER_RTT_printf(0, "Key value = %d\r\n", KeyNum);
		}

		OLED_ShowHexNum(1, 6, Store_Data[0], 4);	//显示Store_Data的第一位标志位
		OLED_ShowHexNum(3, 1, Store_Data[1], 4);	//显示Store_Data的有效存储数据
		OLED_ShowHexNum(3, 6, Store_Data[2], 4);
		OLED_ShowHexNum(4, 1, Store_Data[3], 4);
		OLED_ShowHexNum(4, 6, Store_Data[4], 4);
	}
}

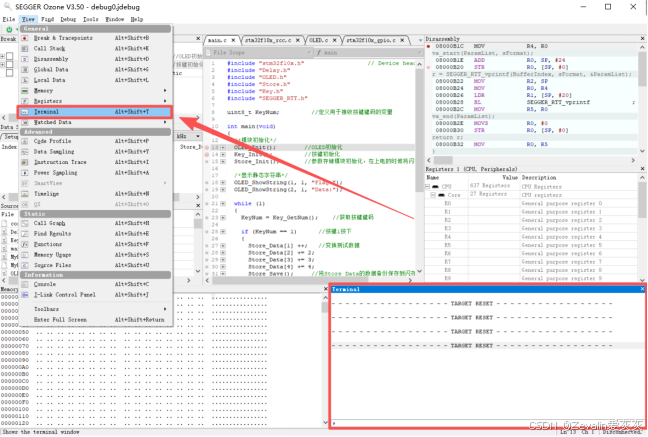

（3）在Ozone菜单栏选择“View”→“Terminal”，即可打开RTT终端窗口，窗口中能够显示日志信息。

四、RTOS系统级调试

1、RTOS内核感知调试

（1）本节使用FreeRTOS教程中计数型信号量实验的工程进行演示，同样地，该工程也需要做调试前的准备（回看第一节）。

（2）在FreeRTOSConfig.h中添加如下宏定义（注意不要重复定义，如果原本已有定义，则修改已有定义），然后编译工程。

#define configUSE_TRACE_FACILITY 1
#define configUSE_STATS_FORMATTING_FUNCTIONS 1
#define configRECORD_STACK_HIGH_WATER_MARK 1

（3）Ozone加载RTOS解析插件：

①按照之前的步骤新建工程。

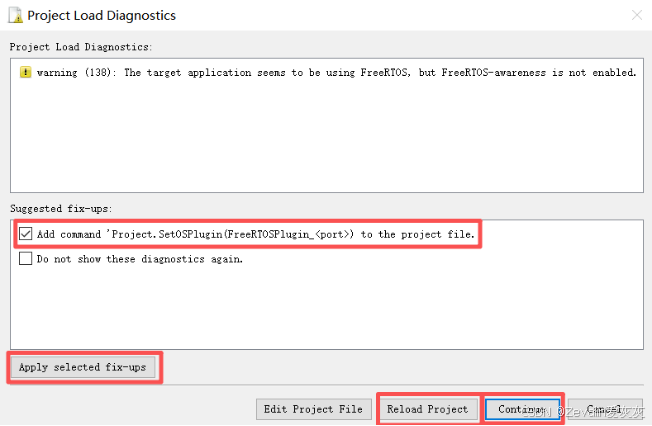

②如果弹出如下警告窗口，点击左下角“Apply selected fix-ups”，修复完成后点“Reload Project”重新加载工程。

③在Console窗口输入命令“Project.SetOSPlugin ("C:\Program Files\SEGGER\Ozone\Plugins\OS\FreeRTOSPlugin_CM4.js");”。（导入的.js文件取决于单片机的架构，本例使用的是Cotex-M4架构，所以导入FreeRTOSPlugin_CM4.js）

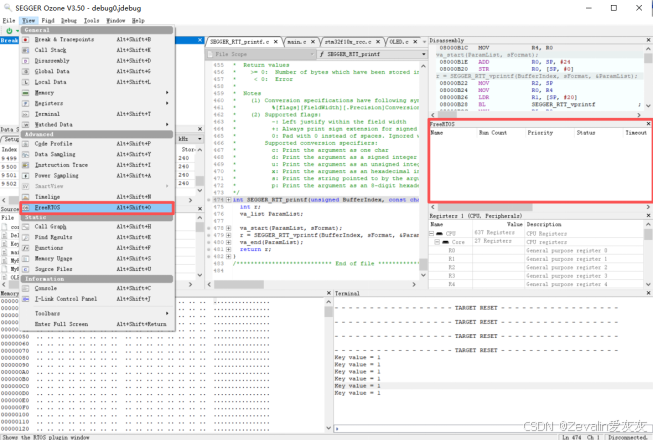

④在Ozone菜单栏选择“View”→“FreeRTOS”，即可打开任务视图窗口。

（4）开始调试，当程序停止时，任务视图窗口才会更新显示。

2、SystemView系统时序追踪

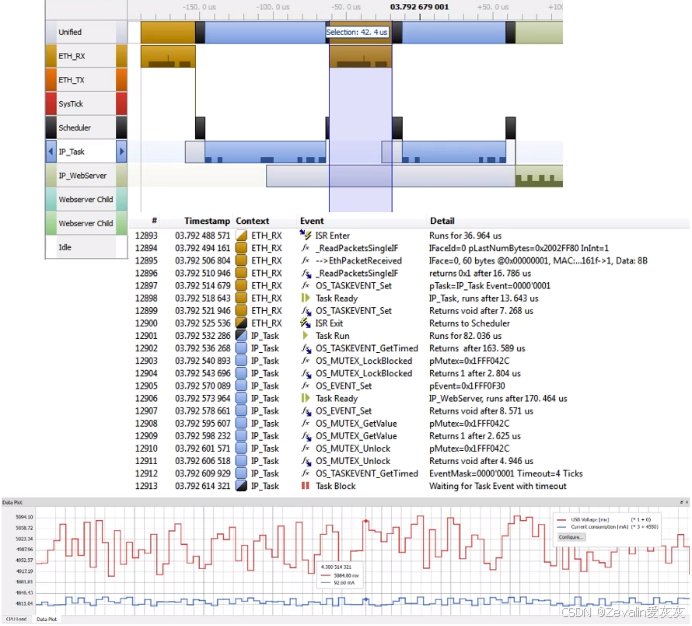

（1）SystemView是SEGGER配套J-Link的免费（非商业用途）RTOS全时序追踪工具（可从SEGGER官网获取），底层依靠RTT传输内核事件，实时抓取MCU运行全过程，生成可视化时间轴图谱，专门解决嵌入式实时系统卡顿、调度异常、功耗高、中断风暴等疑难问题，兼容FreeRTOS、RT-Thread、uC/OS等主流RTOS。

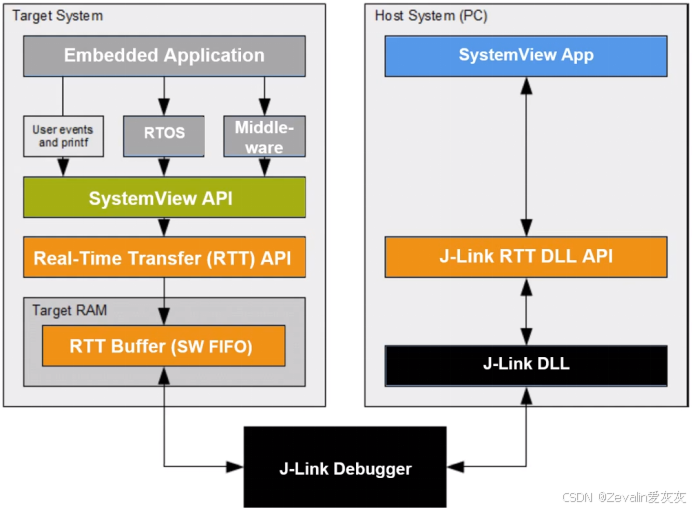

（2）SystemView工作原理简介：

①目标系统中的应用程序调用SystemView APls，对需要记录的信息进行采集，例如任务切换、中断进出、数据采样等。

②SystemView模块调用RTT APIs，将数据写入位于目标系统RAM里的RTT bufer。

③在不影响目标程序运行的情况下，J-Link通过调试接口读取RTT buffer的内容。

④SystemView主机软件通过J-Link DLL实时获取RTT数据，并进行图形化显示。

（3）使用SystemView前，需要将RTT代码和SystemView代码整合在嵌入式应用程序中：

①RTT源码整合在上一节中有说明，本节不再赘述。

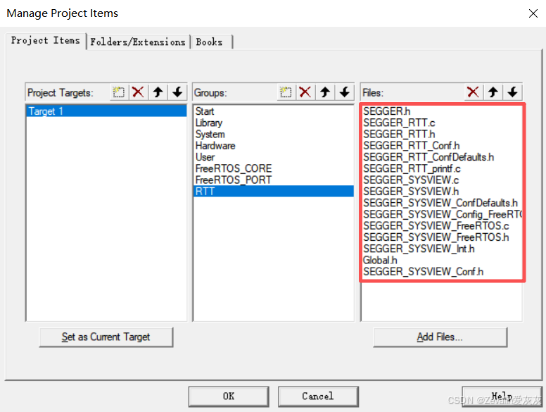

②在SystemView完整安装包中找到SystemView源码（如果没有则从SEGGER官网下载即可，截至2026年依然可行），取出如下文件，添加到Keil工程中。

③在FreeRTOSConfig.h中添加如下宏定义（注意不要重复定义，如果原本已有定义，则修改已有定义），并包含SEGGER_SYSVIEW_FreeRTOS.h文件。

#include "SEGGER_SYSVIEW_FreeRTOS.h"

#define configUSE_TRACE_FACILITY        	    1
#define configRECORD_STACK_HIGH_WATER_MARK 	    1
#define configGENERATE_RUN_TIME_STATS   		0
#define configUSE_STATS_FORMATTING_FUNCTIONS 	1

④在main.c文件中包含SEGGER_SYSVIEW.h文件，并初始化SystemView。

#include "stm32f10x.h"                  // Device header
#include "OLED.h"
#include "FreeRTOS.h"
#include "task.h"
#include "FreeRTOS_experiment.h"
#include "Key.h"
#include "LED.h"
#include "SEGGER_SYSVIEW.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();			//OLED初始化
	Key_Init();         	//Key初始化
	LED_Init();         	//LED初始化

	/* SystemView 核心初始化 */
	SEGGER_SYSVIEW_Conf();

	/* 开始录制 */
	SEGGER_SYSVIEW_Start();

	FreeRTOS_Test();
	while (1)
	{

	}
}

⑤如果编译报了RAM空间不足的错误，则尝试减小分配给FreeRTOS的堆，修改以下宏定义。

#define configTOTAL_HEAP_SIZE    ( ( size_t ) ( 10 * 1024 ) )

（4）只要目标芯片的SWD/JTAG带宽足够，SEGGER J-Link支持多应用同时访问同一调试器，首先使用Ozone运行程序，然后单独打开SystemView连接同一个J-Link，即可进行录制。关于SystemView的使用，可参考另外的教程，此处不过多赘述。
