关于74HC595食用过程

什么是74HC595

74HC595是一颗单片机IO口扩展芯片，阅读芯片资料后，发现它有以下特点：

1. 8位串行输入
2. 8位串行或并行输出
3. 引脚可输出低电平，高电平以及高阻态
4. 输出寄存器可以直接清除

74HC595通过将串行输入转为并行输出，只占用单片机3个I/O即可引出更多的管脚，大大的节省了单片机的I/O资源。

74HC595管脚说明

如图，74HC595总共拥有16个引脚，以下是其功能：

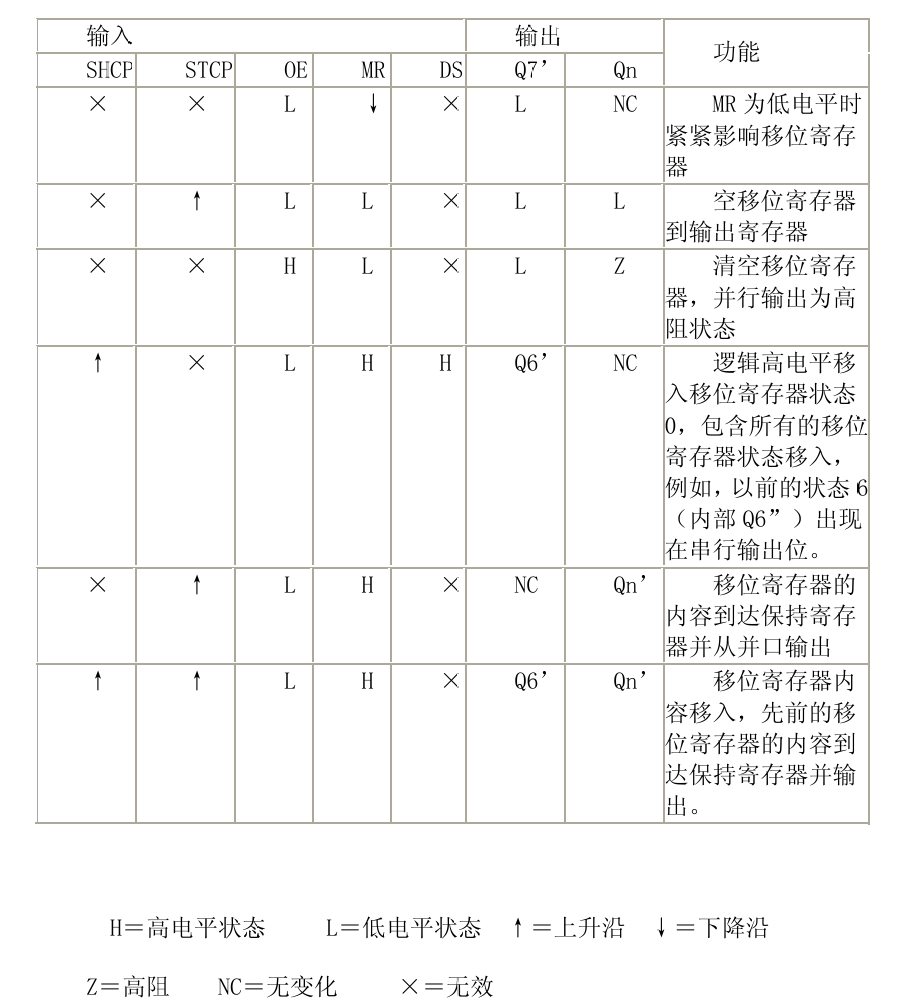

功能表

食用方法

通常我们会用将SCK,RCK和DS三根线与单片机I/O接口连接
因此我会重点讲述这三根线的使用

我们先来分析一下74HC595的原理

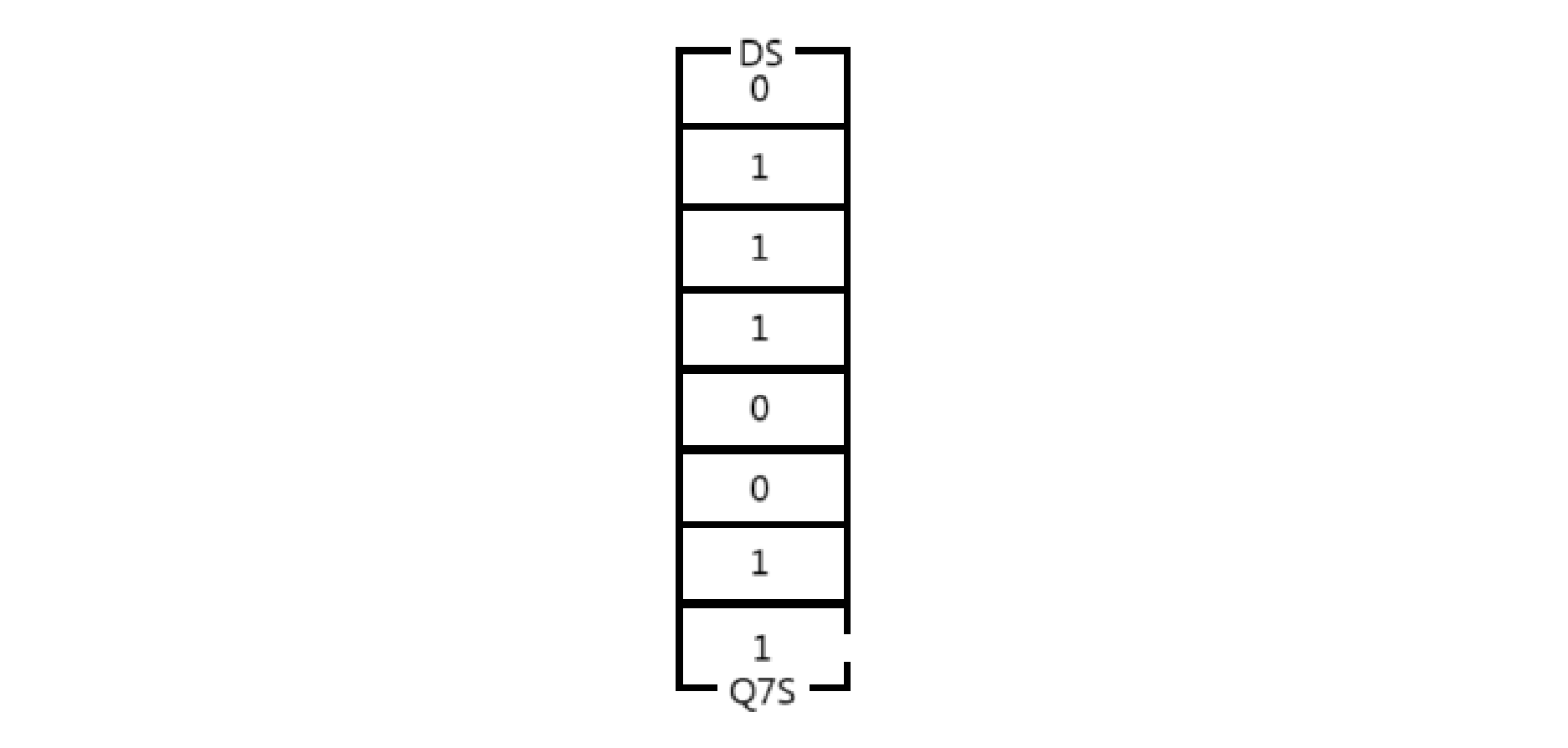

如图

这是8个寄存器，我们可以把它当作一个栈，DS用来输入数据，当移位寄存器时钟引脚（SCK）处于上升沿的的时候，这根引脚的状态将被保存在第一个位置，而原先在这里的数据将被移到下一位

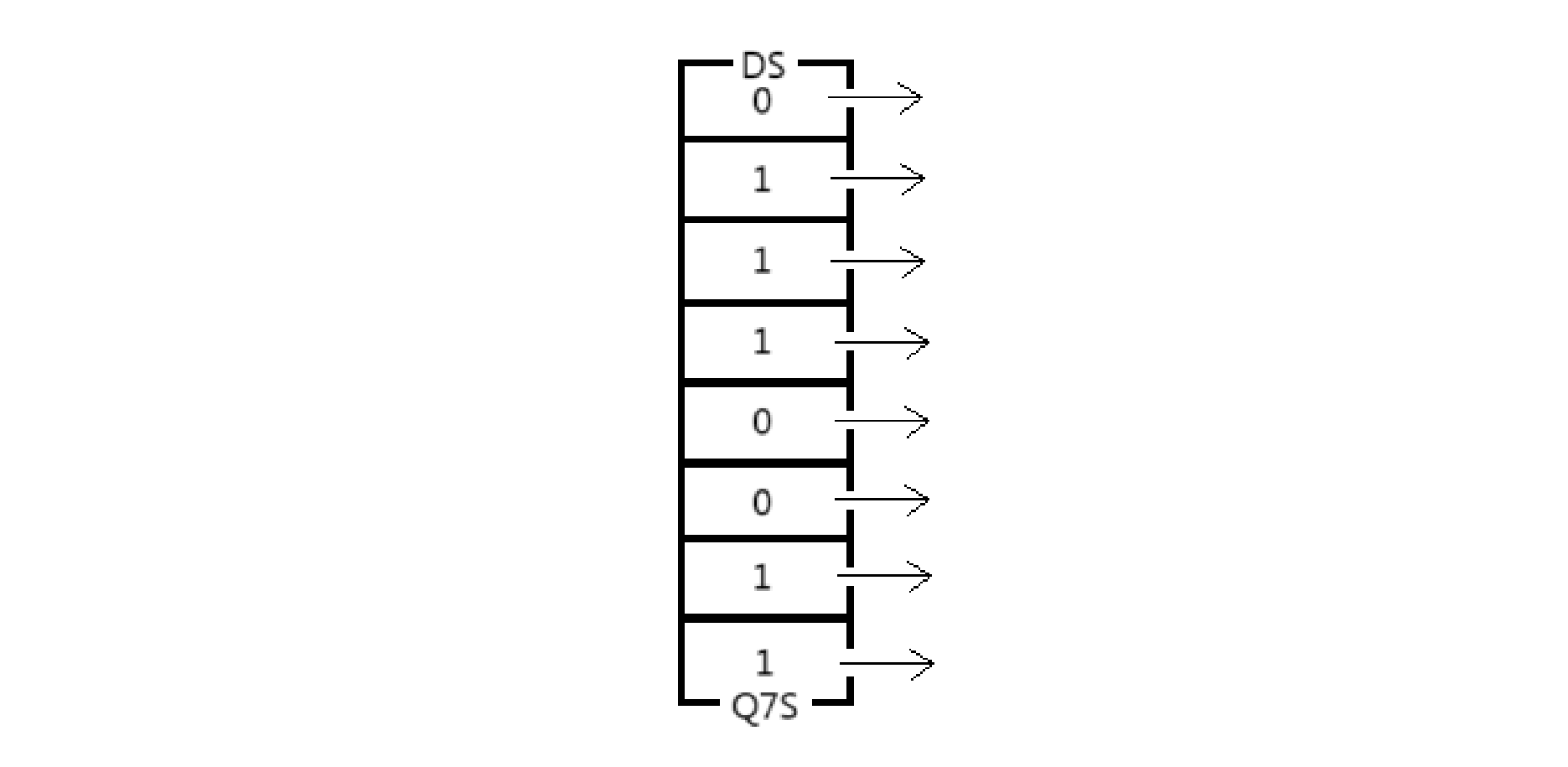

如下图

以此类推，直至8位寄存器全部填满

那么
寄存器满了之后如果DS还有数据输入呢

如果你的Q7S管脚恰好一不小心接到了另外一个74HC595的DS…

那么最后一位被移出去的数据就会做为下一个74HC595的输入

当寄存器的最后一位被填满后，就需要存储寄存器时钟输入引脚（RCK）

当存储寄存器时钟输入引脚（RCK）处于上升沿的的时候，寄存器将会将内部的数据全部输出

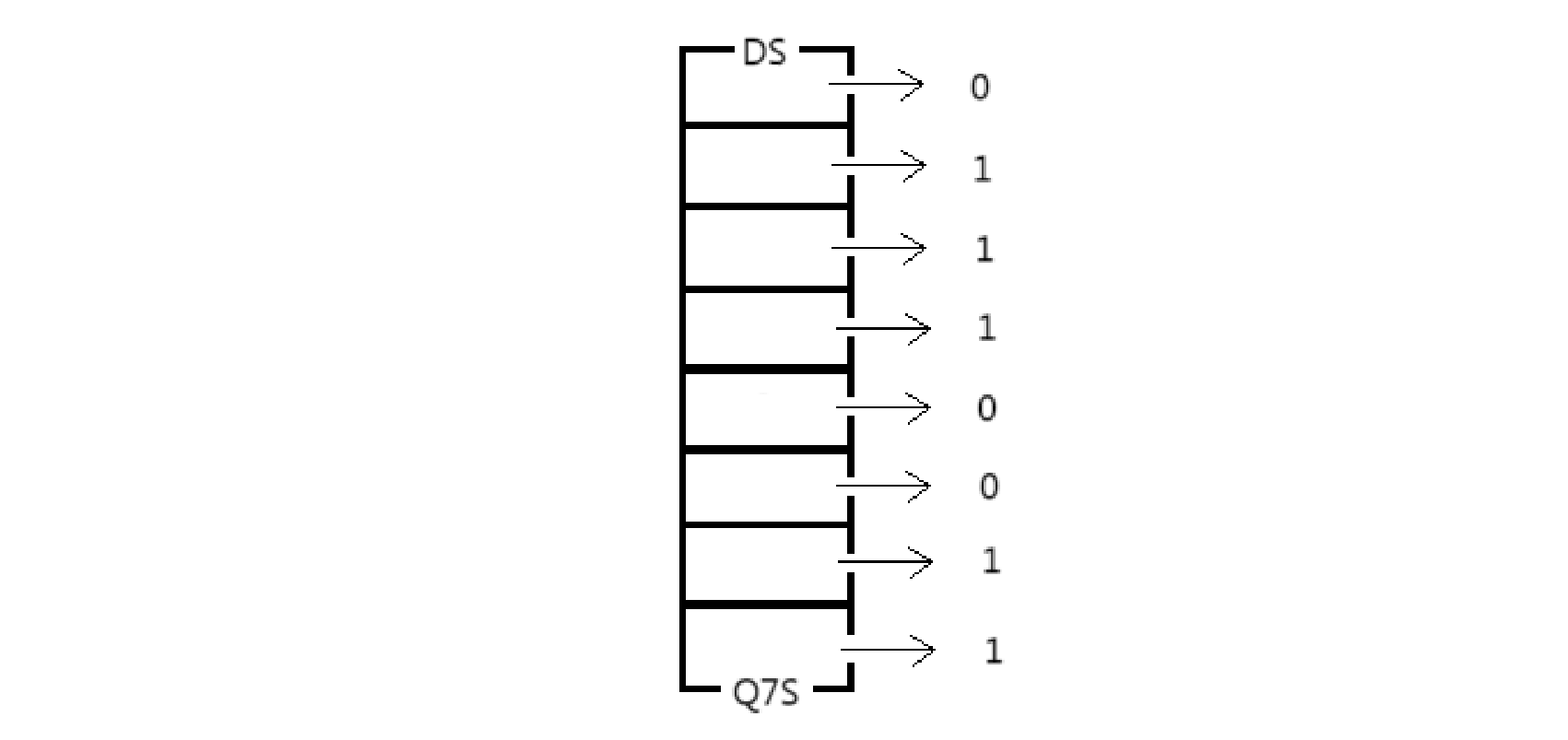

如图

如上所述，74HC595就可以进行串行输入转并行输出了

示例代码

这是我用51单片机和16*16LED点阵屏播放Badapple的时候写的74HC595的驱动代码
这里使用了4块74HC595引出32根管脚用于驱动点阵屏

#include "IO.h"
void HC595_in(u8 datah1,u8 datah2,u8 datal1,u8 datal2)
{
	u8 i;
	SE = 0;//DC管脚
	SC = 0;//移位寄存器时钟引脚（SCK）
	RC = 0;//存储寄存器时钟输入引脚（RCK）
	for(i=1;i<=8;i++)//对输入的8位二进制数遍历来控制DC输入的电平
	{
		if(datal2 >= 0x80)SE = 0;
		else SE = 1;
		SC = 0;
		SC = 1;
		datal2 <<= 1;
	}
	for(i=1;i<=8;i++)
	{
		if(datal1 >= 0x80)SE = 0;
		else SE = 1;
		SC = 0;
		SC = 1;
		datal1 <<= 1;
	}
	for(i=1;i<=8;i++)
	{
		if(datah2 >= 0x80)SE = 1;
		else SE = 0;
		SC = 0;
		SC = 1;
		datah2 <<= 1;
	}
	for(i=1;i<=8;i++)
	{
		if(datah1 >= 0x80)SE = 1;
		else SE = 0;
		SC = 0;
		SC = 1;
		datah1 <<= 1;
	}
	SE = 0;
	SC = 0;
	RC = 0;
}

void scan()//拉高RCK输出数据
{
	RC = 0;
	RC = 1;
	RC = 0;
}
void clear()//清屏
{
	HC595_in(0x00,0x00,0x00,0x00);
	scan();
}
