【AutoSAR】【WdgM】WdgM安全管理模块

最新推荐文章于 2026-08-22 13:00:26 发布
原创 最新推荐文章于 2026-08-22 13:00:26 发布 · 2.9k 阅读 · 8
本文详细介绍了AutoSAR中WdgM模块的整体架构，包括看门狗管理器、接口和驱动。重点阐述了三种监督机制：Alive Supervision、DeadLine Supervision和Logical Supervision。同时，解析了基于全局状态的检测流程，以及逻辑监督状态Local Supervision Status和全局监控状态Global Supervision Status的管理。当监控对象状态异常时，WdgM会触发相应的响应，如状态转换和复位操作。

目录

一、WdgM在AutoSAR里的整体架构

二、三种监督机制

三、基于全局状态的检测流程

四、逻辑监督状态Local Supervision Status

五、全局监控状态Global Supervision Status

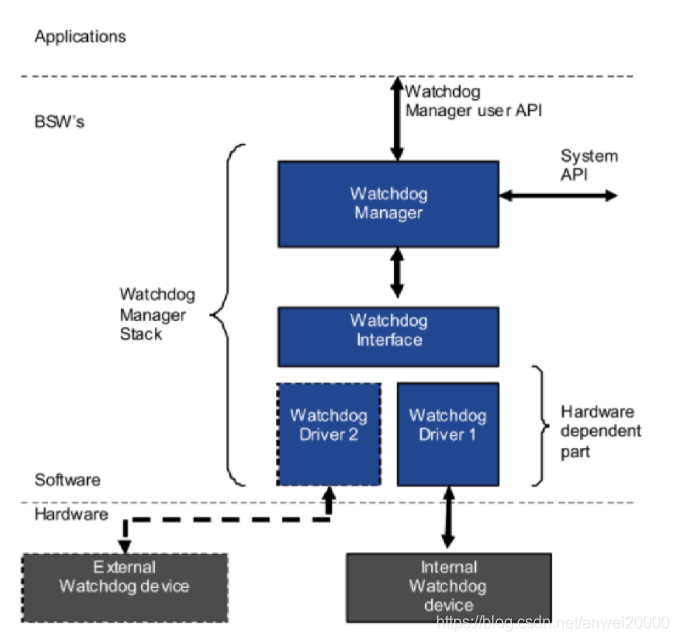

一、WdgM在AutoSAR里的整体架构

WdgM是在autosar架构里位于服务层的一个基础软件模块；主要监督程序的执行；

主要包括三个模块：

  1. 看门狗管理器（WdgM）
  2. 看门狗接口（WdgIf）
  3. 看门狗驱动（Wdg）

二、三种监督机制

  1. Alive Supervision-------主要监控周期性任务是否被执行，即该任务是否还“活着”；
  2. DeadLine Supervision-------主要监控任务是否在指定时间内是否按时完成；
  3. Logical Sup
