计算机毕设Springboot云数据智慧工地监控管理软件设计hq8y7gte

（配套有源码程序 mysql数据库论文）本套源码可以先看具体功能演示视频领取，文末有联xi 可分享

随着城市化进程的加速，建筑行业在国民经济中的地位愈发重要。然而，建筑工地的管理面临着诸多挑战，如施工安全、环境污染、资源调配等问题。传统的管理方式依赖人工巡查和经验判断，效率低下且容易出现疏漏。为了提升工地管理水平，推动建筑行业的数字化转型，智慧工地监控管理系统应运而生。该系统利用云计算、物联网、数据分析等技术，实现对工地人员、设备、环境的实时监控与管理，为项目管理者提供科学决策支持。

在系统设计中，我们采用了Spring Boot框架，结合MySQL数据库和Vue.js前端框架，构建了一个高效、智能的云数据监控管理平台。系统支持多用户访问，管理员和员工可以通过网页端或移动应用随时查看工地状态，并进行相应操作。系统功能丰富，涵盖了人员定位、设备监控、环境监测、视频监控、材料管理、安全培训等多个方面。

以下是系统的主要功能模块：

人员管理：支持员工信息录入、修改和查询，提供签到打卡功能，记录员工出勤情况。
设备监控：实时监测设备运行状态，支持设备信息维护、报修申请、维修进度跟踪以及设备保养计划管理。
环境监测：通过传感器实时采集工地温度、湿度、扬尘、噪音等环境数据，并生成监测报告。
材料管理：涵盖材料入库、申请、审批流程，支持材料信息查询和库存盘点。
安全模块：包括安全培训、安全报警功能，实时监控工地安全状况，预防事故发生。
报表统计：提供丰富的报表功能，辅助管理者进行数据分析和决策支持。
个人中心：员工可以修改个人信息，查看个人操作记录和权限范围。

这些功能模块相互配合，形成了一个完整的智慧工地监控管理体系。系统不仅提高了工地管理的效率和安全性，还通过数据分析为管理者提供了科学决策的依据。通过数字化手段，该系统为传统建筑行业向智能化、信息化方向发展提供了有力支持。

注:完成的毕业设计程序以下面的的环境软件、功能图和界面为准。

系统所需要的环境软件：idea、eclipse+mysql5.7、8.0+Navicat+JDK1.8+tomcat7.0

3.3 系统UML用例分析

UML是 Unified Modeling Language的缩写,又称统一建模语言。是开发者对客观事物进行建模的标记，同时也是为开发者了解系统需要什么样的功能和整个流程是什么样的做的前期工作。对云数据智慧工地监控管理软件的UML用例分析详情如下图所示。

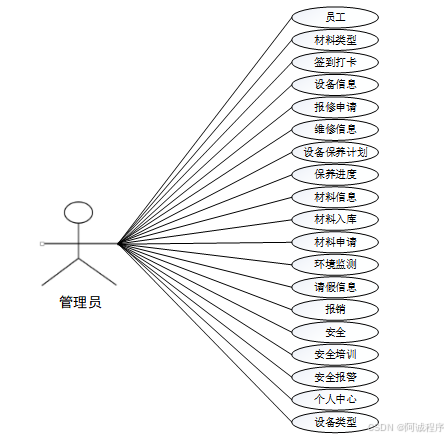

图3-1管理员用例图

图3-2 员工用例图

3.4 系统流程分析

操作流程需要进行设计，一个完整的系统可以流畅的操作下来是至关重要的，本系统的完整操作流程如图3-4所示：

图3-4系统操作流程图

本系统主要有管理员和员工两种角色，进行登录时需要确保输入的内容与已经保存的账号信息一致，通过账户密码等方式来校验用户信息，输入正确则登入系统，输入错误则登入失败。系统登录流程，如图3-5所示：

图3-5系统登录流程图

在添加信息的时候，会判断是哪类用户，并根据用户类型判断执行是否合法，合法者可以进行添加，不合法者则不能进行此操作。管理员登录账号后可以对内容进行添加，拥有着最高的权限，用户权限次于管理员。添加信息流程图如图3-6所示：

图3-6系统添加流程图

删除数据时与添加数据功能类似，删除数据具体流程如图3-7所示：

图3-7系统删除流程图

3.5 本章小结

系统分析主要是需求分析，研发人员根据调研结果，编写一套完整的云数据智慧工地监控管理软件，通过可行性分析对系统进行简单的设计，构建出大致内容，最后对系统流程进行分析，得出该系统完美地实现了现阶段云数据智慧工地监控管理的全部内容，符合用户要求并迎合市场，为下一章系统的整体设计提供了基础。

第4章　系统设计

用流程图和图片的方法直观的展示出系统的整体结构和流程的设计思路，并详细阐述出系统功能模块。数据库的构造是使用E-R图画出各个实体之间的关系，并确定各个数据表之间的关系。

4.1 系统功能模块设计

4.1.1　登录模块设计

云数据智慧工地监控管理软件根据不同的权限可划分为不同的角色，分别是管理员和员工。该系统已存在的用户，在登录系统时需要填写相应的账户信息，登录时应注意输入的账户密码，角色也要在登录时进行选择，登陆成功后会根据不同角色进入相对应的页面。

页面主要包含用户名和密码，都是必填项。如果某项为空并点击登录按钮，会提示请输入为空的项。系统主要分为两个角色进行登录，通过不要通的角色选择输入不同的账号密码，输入正确则登陆成功，如果登录的用户名和角色与数据库内的数据不匹配则报错。

这个模块处理用户的登录请求，请求后会调用特定的方法，通过处理登录信息来实现登录业务。系统会将获取到的请求下发到逻辑层，逻辑层将数据封装成相应对象，然后调用响应层获取结果并将信息返回给页面。

4.1.2　管理员管理模块设计

管理员是所有模块中权限最高的，管理员可以对用户信息进行操作、可以随意的添加用户信息、可以及时的更新用户信息、也可以直接新增用户和删除用户。

4.1.3　员工模块设计

员工功能由签到打卡、设备信息、报修申请、维修信息、设备保养计划、保养进度、材料信息、材料入库、材料申请、环境监测、请假信息、报销、安全、安全培训、安全报警、个人中心等功能组成。能对自己的个人信息和密码进行修改等操作，修改前需要先成功登录本系统。

4.2 系统总体设计

能够登录本系统的一共有两种角色，分别是管理员和员工。登录系统后，不同的角色可以对系统进行不同的操作，管理员拥有最大的权限。系统总体结构如图4-1所示。

图4-1系统总体结构图

4.3 数据库设计

该系统使用免费开源的MySQL数据库，这是一个功能齐全的关系数据库管理系统。系统使用Navicat管理数据库。系统数据库统一使用UTF-8，避免了中文的乱码问题。MYSQL数据库一直以来都是被广泛应用的存在，它能为系统带来简洁的SQL书写以及良好的存储环境，它对分库分区有很大的帮助以减轻单表数据太多带来的压力。根据系统的实体，分析数据库之间的关系，总结出E-R图，而E-R图又以多个实体属性图组成；以下是系统部分实体的局部E-R图，如图4-2所示：

图4-2局部E-R图

5.1系统注册登录功能实现

在注册流程中，用户在Vue前端填写必要信息（如用户名、密码等）并提交。前端将这些信息通过HTTP请求发送到Java后端。后端处理这些信息，检查用户名是否唯一，并将新用户数据存入MySQL数据库。完成后，后端向前端发送注册成功的确认，前端随后通知用户完成注册。这个过程实现了新用户的数据收集、验证和存储。系统注册界面如图5-1所示：

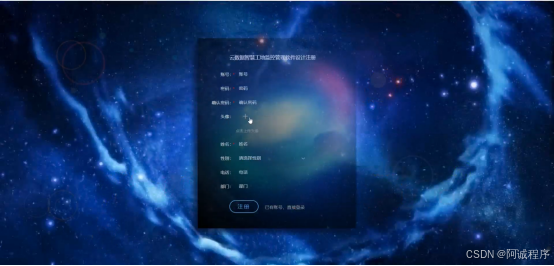

图5-1 系统注册界面

在登录流程中，用户首先在Vue前端界面输入用户名和密码。这些信息通过HTTP请求发送到Java后端。后端接收请求，通过与MySQL数据库交互验证用户凭证。如果认证成功，后端会返回给前端，允许用户访问系统。这个过程涵盖了从用户输入到系统验证和响应的全过程。如图5-2所示。

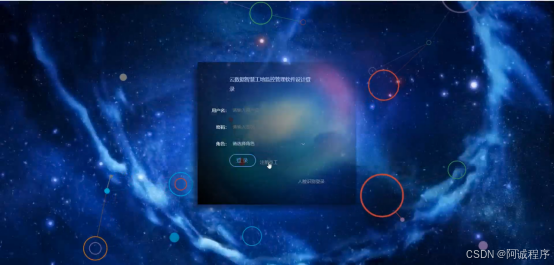

图5-2 系统登录界面

5.2管理员功能实现

管理员进入主页面，主要包括对员工、签到打卡、设备类型、设备信息、报修申请、维修信息、材料类型、设备保养计划、保养进度、材料信息、材料入库、材料申请、环境监测、请假信息、报销、安全、安全培训、安全报警、个人中心等功能进行操作。管理员主页面如图5-3所示：

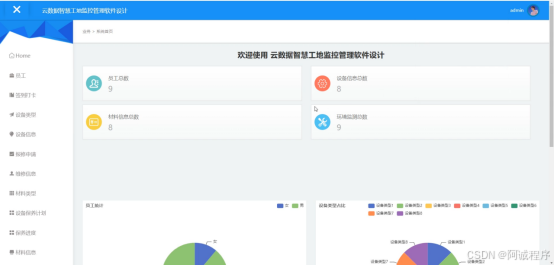

图5-3 管理员主界面

员工功能在视图层（view层）进行交互，比如点击“搜索、增加或删除”按钮或填写员工表单。这些员工表单动作被视图层捕获并作为请求发送给相应的控制器层（controller层）。控制器接收到这些请求后，调用服务层（service层）以执行相关的业务逻辑，例如验证输入数据的有效性和与数据库的交互。服务层处理完这些逻辑后，进一步与数据访问对象层（DAO层）交互，后者负责具体的数据操作如详情、更新或删除员工信息，并将操作结果返回给控制器。最终，控制器根据这些结果更新视图层，以便员工功能可以看到最新的信息或相应的操作反馈。如图5-4所示：

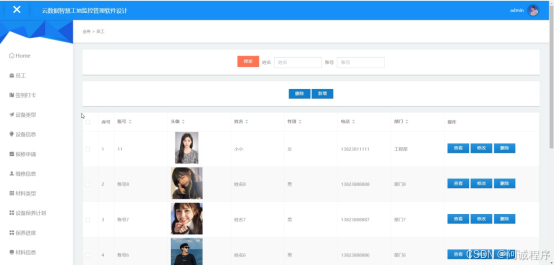

图5-4员工界面

签到打卡功能在视图层（view层）进行交互，比如点击“搜索或删除”按钮或填写签到打卡表单。这些签到打卡表单动作被视图层捕获并作为请求发送给相应的控制器层（controller层）。控制器接收到这些请求后，调用服务层（service层）以执行相关的业务逻辑，例如验证输入数据的有效性和与数据库的交互。服务层处理完这些逻辑后，进一步与数据访问对象层（DAO层）交互，后者负责具体的数据操作如查看、修改或删除签到打卡信息，并将操作结果返回给控制器。最终，控制器根据这些结果更新视图层，以便签到打卡功能可以看到最新的信息或相应的操作反馈。如图5-5所示：

图5-5签到打卡界面

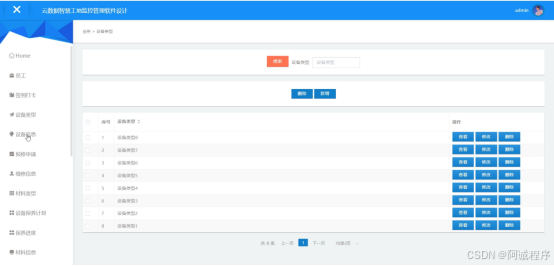

管理员点击设备类型。进入设备类型页面输入设备类型可以搜索、新增或删除设备类型信息，并进行查看、修改或删除等操作。如图5-6所示：
