LabVIEW轧机监测分布式方案

年产 94.4 万吨的硅钢冷连轧线，停机一次烧的都是真金白银。振动、压力、电流几十路信号，怎么在一套 LabVIEW 平台里统一盯住？

预计阅读约 4 分钟

先说一个反常识的结论：在钢铁厂，检测仪器越多，故障反而越难定位。

某钢厂引进的酸洗冷连轧机，硅钢年产 94.4 万吨。这样的产线每停机一小时，损失都是以万计的真金白银。为了盯住它，现场攒了满满一排参数——轧制压力、电机电流、电压、转速、振动……每一路信号的格式不同、采集方式不同、量纲也不同。

传统做法是各配一台仪器：振动看振动仪，电流看电参仪，压力看压力表。几台设备各自为战，数据显示口径不一致，分析深度也不够。真出了故障，仪器们各说各话，排查从半夜做到天亮，往往还是定位不到根因。

车间环境还要再加一层难度。冷轧车间电磁干扰大、震动源密集，传感器信号一路都是噪声，采集出来能不能信，都是个问题。

设备越精贵，越需要一个把所有信号"收拢"起来的平台。但收拢只是第一步，真正的坑在后面——信号统一之后，怎么从一堆数据里把故障揪出来？

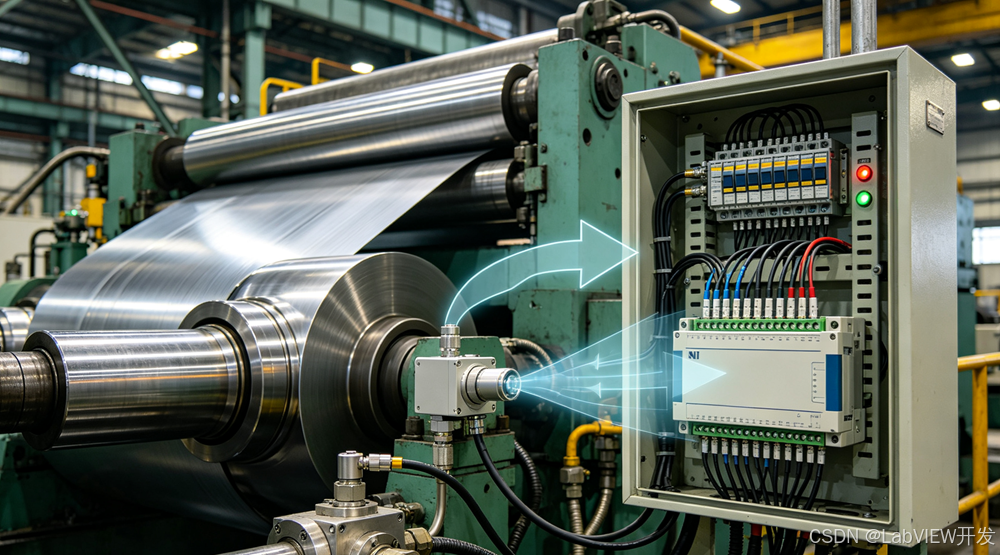

方案采用分布式架构。轧机各关键位置部署多个数据采集终端，每个终端由 NI 数据采集卡加信号调理模块组成，就近采集振动、压力、电流等信号；所有终端通过局域网汇聚到中央 LabVIEW 服务器。

这里的"分布"不是随意布置。终端放在离传感器最近的地方，先用信号调理模块完成滤波、放大、隔离，把恶劣现场的干扰挡在采集之前，再进采集卡转成干净的数字量——采集质量从源头就有了保证。

服务器负责三件事：实时显示、统一存储、集中分析。各路数据实时刷到同一个界面，同时按时间与通道双索引写入数据库，支持历史回放和对比分析。

软件按模块拆开，各管一段：- 数据采集与调理：把传感器原始信号变成干净、可用的数字量；- 实时显示：趋势、波形实时刷新，值班人员一眼掌握全局；- 存储与回放：带索引落库，任意时段可回放，故障现场"可复现"；- 时频域分析与诊断：把 FFT、STFT 封装成可拖拽的 VI 模块，当成现场工程师的"检查工具"。

通信是这套系统的"神经"。终端与服务器之间用局域网互联，数据按约定协议持续上送，任何一个节点掉线都能在服务器端立刻暴露。数据集中，才是故障排查变快的前提。

不少做监测的工程师，觉得采集回来做一次 FFT 就够诊断了。对稳态设备够用，对轧机远远不够。

先看最基础的时域分析。峰值、有效值、波形因子这三件套，能快速反映信号的整体水平和瞬时冲击。有效值漂了、峰值尖了、波形因子异常了，说明工况在变，但说不清哪里在变。

再看频域。FFT 频谱、功率谱能把隐藏在时域波形里的周期成分暴露出来——齿轮的啮合频率、轴承的故障特征频率，在频谱图上一目了然。但轧机是典型的非平稳工况：启停、换卷、加减速、压下量变化，信号频率成分一直随时间在变。一次标准 FFT 得到的是整段信号的平均频谱，等于把"哪个阶段出现了哪条特征频率"全部抹平。

这正是短时傅里叶变换（STFT）的用武之地。STFT 把信号切成一个个短窗，逐窗做 FFT，拼出"时间—频率—幅值"的三维图谱。于是能清楚看到：压下那一下，高频成分是怎么冒出来的；换卷阶段，哪条边带在悄悄变强。

齿轮磨损、轴承故障的特征频率，往往藏在边带和微弱成分里，而且不会一直持续出现，只在特定工况阶段露出痕迹。时频图谱，就是让这些"隐性故障"现形的手段。

实现上也不难。LabVIEW 里 FFT 既可以用 MathScript 节点写，也可以用图形化框图搭。真正的功夫在参数：采样率要覆盖分析频率范围，FFT 点数决定频率分辨率，窗函数决定频谱泄漏的抑制程度。三者联动，一起调优，还要兼顾实时性，不能只盯着算法本身。

等等，分析再强，数据存不下来、回放不了，诊断就是空谈。存储这条链路看似不起眼，其实最容易翻车。

工业现场的数据有两个天然打架的需求：实时写入不能掉速，历史查询又必须快。硬用一张表扛两者，往往两头都做不好。

常见工程做法是分层。原始波形用 TDMS 高速流盘，一路写到底，保证采集不丢帧；时间戳、通道号等元数据交给数据库管理。查询时先走索引定位时间片，再去读对应的 TDMS 段，速度和容量都能兼顾。

所以数据库才会按"时间 + 通道"双重索引。故障回放时，你既想知道"那一刻"全貌，也想看"某条通道"一路的演变，还要能拿不同时段做对比分析。索引设计对了，几十路信号的历史回放才能做到"点开即看"。这也正是这套系统能支撑硅钢产线长期追溯的底气。

■ 先调理，再采集  振动信号在工业现场干扰极大，先经信号调理模块滤波、放大、隔离，再进采集卡，比在软件里硬扛噪声靠谱得多。

■ FFT 参数要联动调  采样率、FFT 点数、窗函数共同决定频率分辨率与泄漏抑制，牵一发动全身，调试时必须一起改，不能单点调优。

■ 实时写、索引查，分层存储  原始波形用 TDMS 高速流盘，时间/通道索引交给数据库，查询走索引，实时性与追溯速度两不牺牲。

■ 算法封装成 VI  把 FFT、STFT 封装成可拖拽的 VI 模块，现场工程师只调参数、不碰底层代码，系统的维护成本会明显下降。

把整条链路捋一遍：分布式采集把信号收拢，分层存储把数据留下，时域、频域、时频域把故障揪出来。监测系统真正的价值，不是多一块仪表盘，而是把散落的数据变成可追溯、可分析、可复现的证据链。
