机房综合布线系统施工关键要点，细节决定布线质量与稳定性

机房综合布线系统的性能不仅取决于优质的传输介质和连接器件，更与施工环节的细节把控密切相关。机房布线施工涉及线缆铺设、端接、机柜安装、接地处理、防火封堵等多个环节，专业性极强，任何一个细节的疏忽，如线缆弯折过度、端接不规范、接地不良，都可能导致信号衰减、传输干扰、链路故障，甚至影响机房设备的稳定运行，后期整改成本高、难度大。

因此，机房综合布线施工必须遵循国家相关规范，由具备专业资质的施工团队操作，严格把控每一个施工环节的细节，做好施工质量管控，确保布线系统的可靠性、稳定性和扩展性，为机房设备的高效运行奠定坚实基础。本文梳理了机房综合布线施工的六大核心环节及关键要点，为施工落地提供实用参考。

一、施工前期准备：筑牢施工基础，规避前期隐患

施工前期准备是确保施工顺利推进、质量达标的前提，核心是做好“方案确认、材料检验、现场勘察”三大工作，避免因前期准备不足导致施工返工。

1. 方案确认：施工前，组织设计、施工、运维三方人员，确认布线系统设计方案，明确六个子系统的布局、线缆规格、布线路径、机柜位置、接地要求等，重点确认布线路径与空调、消防、电力系统的布局无冲突，避免后期施工时与其他系统发生干扰；同时，结合机房设备布局，优化布线路径，减少线缆弯折和交叉，降低信号衰减。

2. 材料检验：所有传输介质、连接器件、机柜、桥架等材料进场前，需进行严格检验，核对材料的规格、型号、数量，确保与设计方案一致；检验材料的质量，如双绞线的绞合密度、屏蔽层完整性，光纤的纤芯质量、涂覆层厚度，机柜的材质、承重能力，确保材料符合国家相关标准，杜绝使用劣质材料；检验合格后，做好材料存放管理，避免线缆受潮、损坏、老化。

3. 现场勘察与准备：施工前对机房现场进行全面勘察，清理机房内的杂物，规划施工区域，搭建临时施工设施；检查机房的地面（防静电地板）、墙面、吊顶，确认其承重能力、平整度符合施工要求；做好现场安全防护，如铺设防护垫、设置警示标识，避免施工时损坏机房现有设备（若有机房）。

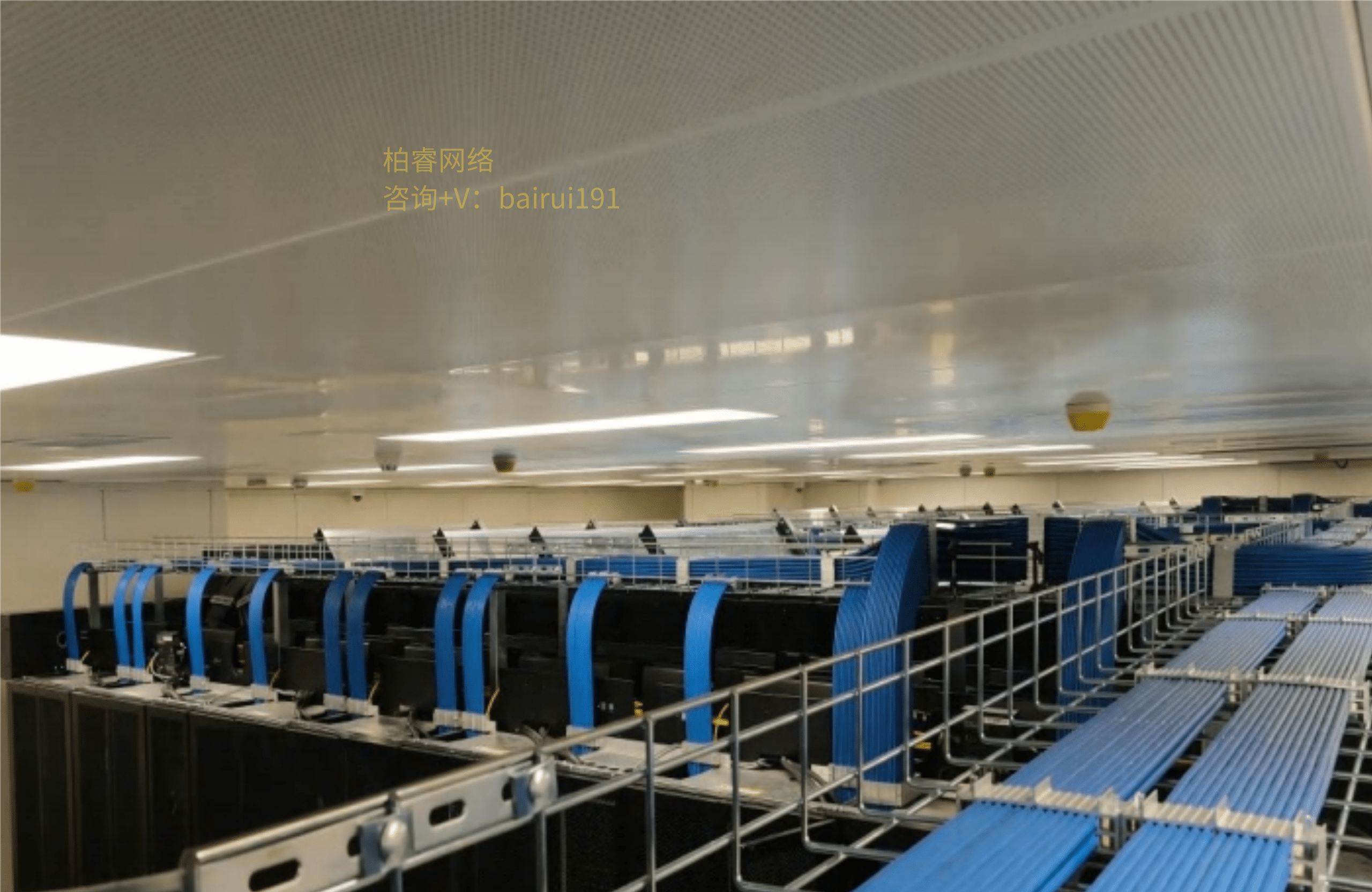

二、布线桥架与管线安装：规范布局，做好防护

布线桥架与管线是线缆的“保护载体”，其安装质量直接影响线缆的使用寿命和传输质量，核心是“规范布局、牢固固定、做好防火防干扰”。

1. 桥架安装：

   1. 桥架采用金属防火桥架（机房优先选择），安装前做好防腐处理，避免生锈；桥架的安装路径需符合设计方案，横平竖直，安装牢固，支架间距不超过1.5米，确保桥架无晃动；

   2. 桥架的高度、间距需合理，吊顶内的桥架距吊顶顶部不小于30cm，距空调出风口、消防喷头不小于50cm，避免影响空调散热和消防灭火效果；水平桥架与垂直桥架连接时，采用专用弯头，避免线缆弯折过度（弯折角度不小于90°）；

   3. 桥架之间的连接需紧密，做好接地处理，所有桥架通过接地线连接至机房接地排，接地电阻不大于4Ω，提升抗干扰能力；桥架内预留一定的线缆敷设空间（不超过桥架容积的70%），便于后期线缆扩容和维护。

2. 管线安装：

   1. 水平布线、垂直布线的管线采用镀锌钢管或阻燃PVC管，管线的规格需与线缆数量匹配，确保线缆能顺利敷设；管线的安装需横平竖直，固定牢固，管线间距不小于10cm，避免与电力线缆近距离平行铺设（间距不小于30cm）；

   2. 管线的弯曲半径不小于线缆最小弯曲半径（双绞线不小于8倍线缆直径，光纤不小于10倍线缆直径），避免线缆在管线内弯折过度，导致信号衰减；管线之间的连接采用专用接头，做好密封处理，防止灰尘、水汽进入管线，损坏线缆；

   3. 管线穿墙、穿楼板处，需预留孔洞，孔洞大小与管线规格匹配，施工完成后，采用防火泥、防火包等材料做好防火封堵，防止火势沿管线蔓延。

三、线缆敷设：规范操作，减少信号衰减

线缆敷设是施工的核心环节，核心是“规范敷设、避免损伤、减少干扰”，不同类型的线缆（双绞线、光纤）敷设要求不同，需分别把控。

（一）双绞线敷设要点

1. 线缆敷设前，核对线缆的规格、型号，做好线缆标识（标识需包含链路用途、两端设备信息），标识清晰、牢固，便于后期识别和维护；

2. 线缆敷设时，采用牵引机或人工牵引，牵引速度不宜过快（不超过10m/min），牵引力度不宜过大，避免拉断线缆或损坏线缆屏蔽层；

3. 线缆敷设过程中，避免线缆过度弯折（弯折角度不小于90°）、扭曲、拉扯，避免线缆与尖锐物体接触，防止线缆绝缘层破损；

4. 双绞线与电力线缆分开铺设，水平距离不小于30cm，垂直交叉时，交叉角度不小于90°，避免电力线缆产生的电磁干扰影响双绞线传输；

5. 线缆敷设完成后，预留一定长度的冗余线缆（机柜内预留1-2米，管理间、设备间预留3-5米），用于后期设备调整和端接；冗余线缆需规范整理，避免杂乱缠绕。

（二）光纤敷设要点

1. 光纤敷设前，检查光纤的外观，确认无破损、断裂，做好光纤标识，标识需清晰、牢固；

2. 光纤敷设采用人工牵引，牵引力度要轻柔，避免拉断纤芯，牵引速度不超过5m/min；光纤的弯曲半径不小于10倍线缆直径，避免过度弯折导致纤芯断裂、信号衰减；

3. 光纤敷设过程中，避免光纤与其他线缆交叉、缠绕，避免与尖锐物体接触，防止涂覆层破损；室外光纤（铠装光纤）敷设时，做好防雷、防腐蚀处理，埋地敷设时，埋深不小于0.8米，做好警示标识；

4. 光纤与电力线缆分开铺设，间距不小于50cm，避免电磁干扰；光纤敷设完成后，预留一定长度的冗余光纤（管理间、设备间预留5-10米），冗余光纤需盘绕整齐，固定牢固，避免弯折；

5. 光纤的熔接需由专业技术人员操作，采用专用熔接设备，熔接损耗不大于0.02dB/芯，熔接完成后，做好熔接保护，将熔接处固定在光纤配线架上。

四、端接与机柜安装：精准操作，规范整理

线缆端接和机柜安装是布线系统与设备连接的关键环节，核心是“精准端接、规范整理、牢固固定”，避免因端接不规范导致链路故障。

（一）线缆端接要点

1. 双绞线端接：

   1. 双绞线端接采用T568B标准（主流标准），端接前，剥去线缆的绝缘层和屏蔽层，注意不要损伤铜导线，剥线长度控制在1.5cm左右；

   2. 将铜导线按T568B标准（白橙、橙、白绿、蓝、白蓝、绿、白棕、棕）排列整齐，插入RJ45水晶头或配线架端口，确保导线完全插入端口底部，然后用压线钳压紧，确保端接牢固，无松动；

   3. 端接完成后，用网络测试仪测试链路的连通性和传输质量，确保无开路、短路、串扰等问题，测试合格后，做好端口标识。

2. 光纤端接（熔接）：

   1. 光纤熔接前，用专用工具剥去光纤的涂覆层、包层，清洁纤芯，避免纤芯上有灰尘、污渍，影响熔接质量；

   2. 将两根光纤的纤芯对齐，采用熔接设备进行熔接，熔接过程中，观察熔接损耗，确保熔接损耗达标；熔接完成后，用热缩管对熔接处进行保护，加热热缩管，使其紧密包裹熔接处；

   3. 将熔接好的光纤固定在光纤配线架上，做好光纤跳线的连接，连接时，确保接口紧密，无松动；连接完成后，用光功率计测试链路的传输损耗，确保传输质量达标。

（二）机柜安装要点

1. 机柜采用19英寸标准机柜，安装前，检查机柜的外观、承重能力，确认无破损、变形；机柜的安装位置需符合设计方案，固定牢固，机房地面（防静电地板）需做好承重处理，避免机柜晃动；

2. 机柜内的配线架、光纤配线架、理线器等器件安装整齐，间距合理，便于后期维护和操作；配线架、光纤配线架的安装高度需统一，确保线缆走向合理；

3. 机柜内的线缆规范整理，采用理线器、扎带等器件，将线缆分类整理，避免杂乱缠绕；双绞线、光纤分开整理，不同链路的线缆做好标识，清晰区分；

4. 机柜做好接地处理，机柜通过接地线连接至机房接地排，接地电阻不大于4Ω；机柜内的设备、器件也需做好接地，确保安全；

5. 机柜内预留充足的空间，用于后期设备扩容和线缆新增，机柜内的散热风口不被线缆遮挡，确保设备散热良好。

五、接地与防火封堵：做好防护，保障安全

接地处理和防火封堵是机房综合布线系统安全运行的重要保障，核心是“可靠接地、严密封堵”，避免因接地不良、防火封堵不到位引发安全隐患。

1. 接地处理：

   1. 机房综合布线系统的所有金属器件（桥架、机柜、配线架、光纤配线架、屏蔽层）都需可靠接地，接地链路连接至机房专用接地排，接地电阻不大于4Ω；

   2. 接地线采用铜芯接地线，规格与负载匹配，接地线的连接牢固，无松动，接头处做好防腐处理，避免生锈；

   3. 屏蔽双绞线的屏蔽层、光纤的金属保护层，需全程接地，确保屏蔽效果，提升抗干扰能力；接地链路需独立铺设，避免与电力接地链路共用，防止干扰。

2. 防火封堵：

   1. 线缆桥架、管线穿墙、穿楼板处的缝隙，采用防火泥、防火包等防火材料严密封堵，封堵厚度不小于10cm，确保无缝隙，防止火势沿布线通道蔓延；

   2. 机柜底部与地面（防静电地板）之间的缝隙，采用防火泥封堵，避免烟雾、火势进入机柜；

   3. 防火封堵材料需符合国家消防安全标准，具备防火、阻燃、耐高温的特性，施工时，确保封堵紧密，无松动、脱落。

六、施工后期测试与验收：全面检测，确保质量

施工完成后，需对机房综合布线系统进行全面测试和验收，确保系统符合设计要求和国家相关标准，核心是“逐链路测试、全面验收、存档备查”。

1. 链路测试：

   1. 双绞线链路：采用网络测试仪，逐一对每条双绞线链路进行测试，检测链路的连通性、串扰、衰减、回波损耗等参数，确保参数符合相关标准，无开路、短路、串扰等问题；

   2. 光纤链路：采用光功率计、光时域反射仪（OTDR），逐一对每条光纤链路进行测试，检测链路的传输损耗、熔接损耗、光纤长度等参数，确保传输质量达标；

   3. 测试完成后，做好测试记录，对不合格的链路，及时排查问题并整改，直至测试合格。

2. 全面验收：

   1. 组织设计、施工、运维、监理四方人员，对布线系统进行全面验收，检查施工质量、材料质量、布线布局、标识规范、接地处理、防火封堵等环节，确保符合设计方案和国家相关标准；

   2. 验收过程中，抽查部分链路进行复测，确认测试结果真实有效；检查机房的整洁度，确保施工垃圾清理干净，线缆、器件整理规范；

   3. 验收合格后，签署验收报告，整理施工资料（设计方案、施工图纸、材料检验报告、测试记录、验收报告等），存档备查，为后期维护和升级提供依据。
