程序员的自我修养（7）Windows平台IAT与INT表

IAT 和 INT这两个表是 Windows PE 文件格式中用于管理动态链接（导入函数）的核心数据结构，它们协同工作，共同实现了延迟绑定机制，下面介绍下它们的工作原理。

一、IAT（Import Address Table）与INT（Import Name Table）表

1、核心作用

• IAT（Import Address Table）：存储外部符号的实际地址

  • 作用：当程序加载到内存后，IAT 会存储所有外部函数 / 变量的实际内存地址（这些地址在编译时未知，需在程序加载或运行时由系统解析）。
  • 本质：一个指针数组，每个元素指向一个外部符号（函数或变量）的实际内存位置。程序调用外部函数时，会通过访问 IAT 中的指针间接跳转，从而实现 “地址无关”（代码无需修改即可在任意内存位置运行）。
  • 示例：DynamicLinkDemo.exe 的 IAT 是一个指针数组，专门存储 utils.dll 中 add 函数和 global 变量的实际内存地址。当 utils.dll 被加载到内存地址 0x7ffabc00000 时，IAT 中会存储：
    • add 函数的实际地址：0x7ffabc00000 + 函数在 utils.dll 中的偏移（如 0x7ffabc01234）
    • global 变量的实际地址：0x7ffabc00000 + 变量在 utils.dll 中的偏移（如 0x7ffabc05678）

• INT（Import Name Table）：存储外部符号的标识信息

  • 作用：记录程序依赖的外部符号的名称或序号（静态信息，编译链接时确定），作为动态链接器解析地址的查询依据。
  • 本质：一个字符串或序号的列表，每个条目与 IAT 中的条目一一对应，用于告诉系统需要找哪个函数 / 变量。
  • 示例：DynamicLinkDemo.exe 的 INT 是一个字符串列表，记录需要从 utils.dll 导入的符号名称（即 “add” 和 “global”），作为系统解析地址的查询依据。

2、查看IAT与INT表

下面将通过 dumpbin 工具查看示例中 DynamicLinkDemo.exe 的 IAT（导入地址表）和 INT（导入名称表），dumpbin /imports xxx输出按 依赖的dll分组（如 utils.dll、KERNEL32.dll 等），每组对应该 dll 的 IAT 和 INT 信息。下面以 utils.dll 分组为例，详细解释输出中每个字段的含义。

dumpbin /imports DynamicLinkDemo.exe

Dump of file DynamicLinkDemo.exe

File Type: EXECUTABLE IMAGE

  Section contains the following imports:

    utils.dll
                425130 Import Address Table
                430D88 Import Name Table
                     0 time date stamp
                     0 Index of first forwarder reference

                    1 global
                    0 add

• Import Address Table：IAT在内存中的虚拟地址。程序加载到内存后，这个地址指向一个指针数组，每个指针存储对应符号的实际内存地址（如 add 函数和 global 变量的地址，由动态链接器在加载时填充）。
• Import Name Table：INT在内存中的虚拟地址。该地址指向一个列表，存储需要从 utils.dll 导入的符号名称（或序号），是动态链接器解析地址的查询依据。
• 符号列表（add、global）：DynamicLinkDemo.exe 需要从 utils.dll 导入的符号名称（函数或变量）。

3、计算IAT与INT表所在的段

步骤 1：获取 IAT/INT 的虚拟地址

以utils.dll分组为例，执行下面的命令找到utils.dll 对应的IAT和INT虚拟地址：

dumpbin /imports DynamicLinkDemo.exe

utils.dll
		425130 Import Address Table
		430D88 Import Name Table

步骤 2：查看 PE 头的段表信息

执行以下命令查看 DynamicLinkDemo.exe 的段表（Section Header）：

dumpbin /headers DynamicLinkDemo.exe

// 下面只列出部分 Section Header 信息
SECTION HEADER #2
  .rdata name
    C32E virtual size
   25000 virtual address (00425000 to 0043132D)
    C400 size of raw data
   23E00 file pointer to raw data (00023E00 to 000301FF)
       0 file pointer to relocation table
       0 file pointer to line numbers
       0 number of relocations
       0 number of line numbers
40000040 flags
         Initialized Data
         Read Only

步骤 3：定位 IAT/INT 所在的段

通过对比 IAT/INT 的虚拟地址与段表中的 virtual address 和地址范围确定其所属段。

• INT（Import Name Table）的位置

  • INT 虚拟地址：0x430D88
  • 段表中 .rdata 段的地址范围是 0x00425000 to 0x0043132D，包含 INT 地址。
  • 结论：INT 通常位于 .data 段或 .rdata 段（取决于编译器，用于存储只读的符号名称字符串）。

• IAT（Import Address Table）的位置

  • IAT 虚拟地址：0x425130
  • 段表中 .rdata 段的地址范围是 0x00425000 to 0x0043132D，包含 IAT 地址。
  • 结论：IAT 通常位于 .data 段或 .rdata 段（取决于编译器）。

通过前面的分析可以确定utils.dll对应的IAT和INT表在.rdata段。但是，这个地方会有一个疑问，IAT 表的内容装载时会修改，为什么还会放到.rdata段？。

为什么 IAT 可能位于 .rdata 段？

.rdata 段的核心属性是 “只读数据”（Read-Only Data），但在某些情况下，编译器 / 链接器会将 IAT 放入.rdata 段，主要原因是：

• 优化段结构：对于简单程序（如示例中的 DynamicLinkDemo.exe），导入表规模较小，链接器可能将 IAT、INT 等导入相关数据合并到 .rdata 段，减少段的数量（每个段会占用额外的内存页，合并可提高内存利用率）。
• 地址空间布局：在 64 位程序或启用某些优化选项时，链接器可能调整段的划分，将 IAT 与其他只读数据（如字符串、常量）放在一起，统一管理只读内存区域。

若 IAT 在 .rdata 段，如何解释其 “可修改性”？

IAT 需要在程序加载时被动态链接器修改（填充实际地址），但 .rdata 段的默认属性是 “只读”，这看似矛盾，实际通过以下机制解决：

• 加载时调整权限：操作系统加载程序时，会临时将 .rdata 段中 IAT 所在的内存页权限改为可读可写（PAGE_READWRITE），允许动态链接器填充地址。
• 填充后恢复权限：地址填充完成后，系统会将该内存页权限改回只读（PAGE_READONLY），确保运行时 IAT 不被意外修改，提高安全性。

4、工作原理

基于前面的示例，介绍IAT与INT的工作原理， IAT 和 INT 的协作贯穿程序的编译、加载、运行三个阶段，具体流程如下：

阶段 1：编译链接阶段——生成 IAT 和 INT 结构

• utils.dll 导出符号
  • utils.cpp 中通过 __declspec(dllexport) 标记 add 和 global，编译器会在 utils.dll 中生成导出表，记录这两个符号在 DLL 中的偏移量（如 add 偏移 0x1234，global 偏移 0x5678）。
  • 同时生成 utils.lib（导入库），包含 utils.dll 的文件名和导出符号信息。
• DynamicLinkDemo.exe 生成 IAT 和 INT
  • DynamicLinkDemo.exe 中通过 __declspec(dllimport) 声明 add 和 global，编译器知道这两个符号来自外部 DLL。
  • 链接器（通过 utils.lib）在 DynamicLinkDemo.exe 中创建：
    • INT：存储符号名称 "add" 和 "global"（地址如 0x140002000）。
    • IAT：初始为占位符（如 0x00000000），等待后续填充实际地址（地址如 0x140003000）。
  • 链接器修改 DynamicLinkDemo.exe 的代码：
    • 将 add(5, 3) 改为间接调用 call dword ptr [0x140003000]（即通过 IAT 地址调用）。
    • 将 cout << global 改为间接访问 mov eax, dword ptr [0x140003004]（即通过 IAT 地址访问变量）。

阶段 2：程序加载阶段——动态链接器填充 IAT

当 DynamicLinkDemo.exe 运行时，系统的动态链接器（ntdll.dll）会完成以下工作：

• 加载 DynamicLinkDemo.exe 并解析依赖
  • DynamicLinkDemo.exe 被加载到内存（如基地址 0x140000000），动态链接器读取其导入表，发现依赖 utils.dll。
• 加载 utils.dll 并获取符号地址
  • 动态链接器找到 utils.dll 并加载到内存（如基地址 0x7ffabc00000）。
  • 读取 utils.dll 的导出表，根据偏移量计算 add 和 global 的实际地址：
    • add 实际地址 = 0x7ffabc00000 + 0x1234 = 0x7ffabc01234
    • global 实际地址 = 0x7ffabc00000 + 0x5678 = 0x7ffabc05678
• 填充 IAT 表
  • 动态链接器将计算出的实际地址写入 DynamicLinkDemo.exe 的 IAT 表：
    • IAT 中 add 对应的位置（0x140003000）被填充为 0x7ffabc01234。
    • IAT 中 global 对应的位置（0x140003004）被填充为 0x7ffabc05678。

阶段 3：运行阶段——通过 IAT 访问 utils.dll 符号

DynamicLinkDemo.exe 执行时，通过已填充的 IAT 表实现对 utils.dll 的访问：

• 调用 add(5, 3)
  • 执行指令 call dword ptr [0x140003000]，CPU 读取 IAT 地址 0x140003000 中的值 0x7ffabc01234，跳转到该地址执行 add 函数，返回结果 8。
• 访问 global 变量
  • 执行指令 mov eax, dword ptr [0x140003004]，CPU 读取 IAT 地址 0x140003004 中的值 0x7ffabc05678，从该地址读取 global 的值 100 并输出。

5、用例解析

通过分析实际编译后的用例，看下IAT与INT是如何工作的，如下：

步骤一：查看DynamicLinkDemo.exe 导入的符号：

dumpbin /imports DynamicLinkDemo.exe

Dump of file DynamicLinkDemo.exe

File Type: EXECUTABLE IMAGE

  Section contains the following imports:

    utils.dll
                425130 Import Address Table
                430D88 Import Name Table
                     0 time date stamp
                     0 Index of first forwarder reference

                    1 global
                    0 add

从上面的输出可以看到，与utils.dll相关的IAT/INT表对应的虚拟地址分别是0x425130/0x430D88

步骤二：反汇编 DynamicLinkDemo.exe

dumpbin /DISASM /OUT:1.txt /SECTION:.text DynamicLinkDemo.exe

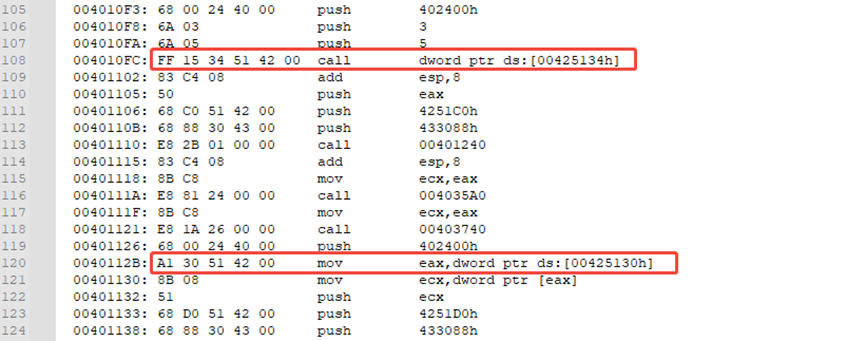

调用add函数及访问global变量的指令访问的地址分别是0x425134、0x425130。IAT表的起始地址0x425130，可以看到前面两条指令直接访问的IAT表，通过IAT表间接访问其他模块的符号。

6、IAT 与 INT 的协作关系

7、核心价值

通过 IAT 和 INT 的配合，DynamicLinkDemo.exe 无需知道 utils.dll 的加载地址，即可正确调用其函数和访问变量，实现了：

• 地址无关性：utils.dll 可加载到任意内存地址，DynamicLinkDemo.exe 代码无需修改。
• 模块化：utils.dll 可独立更新，只要符号名称不变，DynamicLinkDemo.exe 无需重新编译。
• 内存高效：utils.dll 的代码段可被多个进程共享（如多个程序同时使用 utils.dll）。

这正是 Windows 动态链接机制的核心优势，而 IAT 和 INT 是实现这一机制的关键结构。
