第 18 章：ART 运行时

Android 运行时（ART）是每一个 Android 应用核心的托管执行环境。它加载、校验并执行 DEX 字节码 —— 即 Java 与 Kotlin 源码编译后的输出产物。ART 在 Android 5.0（Lollipop）版本取代 Dalvik，之后经历了巨大的演进：从简单的解释器 + AOT 模型，演变为一套具备并发垃圾回收、设备端配置文件引导优化、通过 Mainline 项目模块化交付的多层级高级编译引擎。

本章完整讲解 Android 托管代码的整个生命周期：从 DEX 文件格式，到 AOT 提前编译与 JIT 即时编译，再到内存管理以及原生代码互操作，全部基于 AOSP 源码展开。

18.1 ART 架构

18.1.1 目录结构

art / 下的 ART 工程主要划分为如下子目录：

目录	用途
runtime/	核心运行时：类链接器、GC、JIT、JNI、线程
compiler/	优化编译器后端（13 个子目录）
dex2oat/	AOT 编译器驱动（7 个子目录）
libdexfile/	DEX 文件解析与校验库
libartbase/	ART 各组件共用的基础工具库
libartpalette/	平台抽象层
libartservice/	ART 系统服务（artd）
libarttools/	命令行工具工具集
libprofile/	配置文件数据读写
libnativebridge/	用于指令集转换的 NativeBridge 接口
libnativeloader/	按应用进行原生库加载
libelffile/	用于读取 OAT 文件的 ELF 文件解析
odrefresh/	OTA 升级后设备端刷新工具
openjdkjvm/	JVM 接口实现
openjdkjvmti/	用于调试的 JVMTI 代理实现
artd/	ART 守护进程（dexopt 服务）
perfetto_hprof/	Perfetto 堆分析器集成模块
dalvikvm/	dalvikvm 命令行启动器
dexdump/	DEX 文件转储工具
oatdump/	OAT 文件转储工具
profman/	配置文件管理工具
sigchainlib/	信号链库
disassembler/	机器码反汇编器
tools/	各类辅助脚本与工具
test/	测试基础设施与测试用例
benchmark/	性能基准测试
build/	编译系统集成

18.1.2 运行时单例

Runtime类是核心单例对象，持有全部主要子系统。该类声明于art/runtime/runtime.h，实现代码约 3000 行，位于art/runtime/runtime.cc。

// art/runtime/runtime.h, line 130
class Runtime {
 public:
  static bool Create(RuntimeArgumentMap&& runtime_options)
      SHARED_TRYLOCK_FUNCTION(true, Locks::mutator_lock_);

  bool Start() UNLOCK_FUNCTION(Locks::mutator_lock_);

  static Runtime* Current() {
    return instance_;
  }
  ...
};

Runtime 持有的关键子系统：

• ClassLinker —— 类加载、链接、校验、符号解析
• Heap (gc::Heap) —— 托管堆、垃圾回收器
• Jit (jit::Jit) —— JIT 编译器前端、线程池、性能采样
• JitCodeCache —— 编译后代码存储，代码垃圾回收
• JavaVMExt —— JNI JavaVM 实现、原生库管理
• InternTable —— 字符串驻留表
• ThreadList —— 线程管理、线程挂起、检查点
• OatFileManager —— OAT 文件查找与加载
• MonitorList / MonitorPool —— 对象监视器管理
• SignalCatcher —— 处理 ANR 转储的 SIGQUIT 信号处理器
• Instrumentation —— 方法进入 / 退出钩子
• Trace —— 方法跟踪
• RuntimeCallbacks —— 插件与代理的扩展点

18.1.3 Runtime 启动流程

Zygote 进程启动，或者直接调用 dalvikvm 时，运行时会执行如下初始化序列：

1. 解析参数 — Runtime::ParseOptions()处理命令行参数，例如堆大小、编译器过滤规则、GC 配置。
2. 创建运行时实例 — Runtime::Create()分配并初始化单例 Runtime 对象。
3. 初始化堆 — gc::Heap构造函数创建内存空间（区域堆空间、大对象空间、非移动空间），选定垃圾回收器。
4. 加载 boot 镜像 — ClassLinker::InitFromBootImage()将预编译的 boot 镜像（.art文件）映射到内存，加载java.lang.Object、java.lang.String等基础类。
5. 初始化类链接器 — 注册 boot 类路径 DEX 文件，创建 DexCache 对象，初始化字符串驻留表。
6. 创建 JIT — 如果开启 JIT 编译（应用进程默认开启），Jit::Create()加载编译器共享库，创建 JIT 线程池。
7. 启动运行时 — Runtime::Start()切换至完整运行状态：启动信号捕获线程、堆任务处理器、终结器守护线程。

// art/runtime/runtime.cc, lines 96-97 (include chain)
#include "jit/jit.h"
#include "jit/jit_code_cache.h"

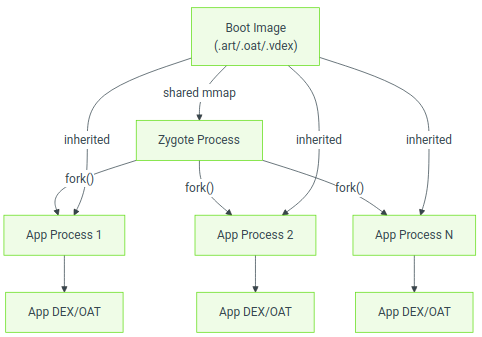

18.1.4 Zygote 与进程模型

ART 高度依赖 Zygote 进程模型实现高效进程创建：

1. Zygote 启动：Zygote 进程启动 ART 运行时，加载 boot 镜像，预初始化常用类。
2. fork：需要新建应用进程时，Zygote 执行fork()。子进程会继承：
3. 完整 boot 镜像内存映射（共享只读）
4. 已加载类及其元数据
5. 字符串驻留表
6. Zygote JIT 模式下的 JIT 代码缓存
7. 子进程特化：子进程做自身初始化工作：
8. 加载应用的 DEX、OAT 文件
9. 创建应用专属类加载器
10. 根据应用内存等级调整 GC 配置
11. 启动 JIT 线程池

该模型下 ART 运行时的初始化开销仅在 Zygote 中执行一次，所有应用通过写时复制机制共享 boot 镜像内存页。

Zygote 相关核心运行时方法：

// art/runtime/runtime.h (selected methods)
bool IsZygote() const { return is_zygote_; }
bool IsPrimaryZygote() const { return is_primary_zygote_; }
bool IsSystemServer() const { return is_system_server_; }

void SetAsSystemServer() {
  is_system_server_ = true;
  is_zygote_ = false;
  is_primary_zygote_ = false;
}

18.1.5 App 镜像

除 boot 镜像之外，ART 可以为每个应用生成 App 镜像，保存应用预初始化完成的类状态。使用speed‑profile过滤规则时，dex2oat 会生成 App 镜像，作为.art文件与.oat文件放在一起。

App 镜像包含：

• 应用 DEX 文件中经过预初始化的类
• 应用使用的已解析字符串
• 应用 DEX 文件对应的 DexCache 条目

应用启动时，运行时将 App 镜像映射进堆内存，省去重复加载、初始化类的开销，大幅降低类数量较多应用的冷启动时延。

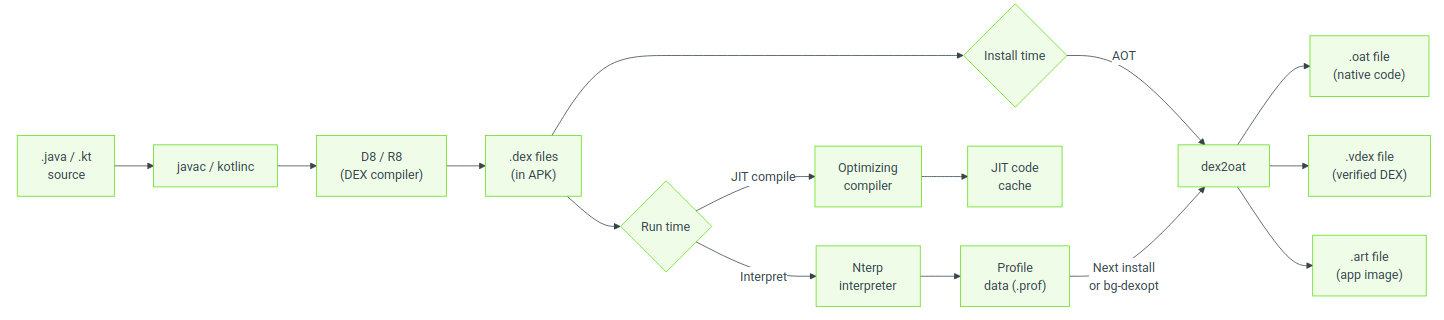

18.1.6 编译流水线总览

ART 采用多层级编译策略：

流水线支持多种compiler filters（编译器过滤规则），控制 dex2oat 的工作内容（见 18.3.3 小节）。

18.1.7 执行模式

ART 对同一个方法提供 4 种执行模式：

1. 解释器 (Nterp)：手写汇编实现的解释器，逐条执行 DEX 字节码。Nterp 针对不同架构（ARM64、x86‑64、RISC‑V）做优化，同时采集性能采样数据。
2. 基线 JIT：轻量非优化 JIT 编译，对达到热度阈值的方法快速生成原生代码。
3. 优化 JIT：对热点方法做完整优化编译。
4. AOT(dex2oat)：提前编译生成存放在 OAT 文件中的原生代码。

art/runtime/compilation_kind.h中定义CompilationKind枚举：

// art/runtime/compilation_kind.h, lines 27-32
enum class CompilationKind {
  kOsr = 0,        // On‑Stack Replacement 栈上替换
  kFast = 1,       // Fast (pattern‑matched) compilation 快速模式匹配编译
  kBaseline = 2,   // Non‑optimizing baseline 非优化基线编译
  kOptimized = 3,  // Full optimization 完整优化编译
};

18.1.8 Nterp：高速解释器

Nterp（Next‑generation TeRP，读作 en‑terp）是 ART 的主力解释器。不同于传统基于 C++ switch 的解释器，Nterp 为每一种支持的架构手写汇编实现。消除 C++ 函数调用开销，实现寄存器到寄存器的 DEX 字节码执行。

源码路径：art/runtime/interpreter/mterp/（各架构汇编文件）。

Nterp 核心特性：

• 直接线程调度：每条 DEX 指令处理器直接跳转至下一条指令的处理函数，消除 switch 分发开销。
• 寄存器映射：DEX 虚拟寄存器映射到栈上一块连续内存，高频访问寄存器直接使用机器寄存器。
• 内联缓存：Nterp 在虚调用位置记录接收者类型，供 JIT 内联器使用。
• 热度计数：每一次方法调用、回跳分支都会递减热度计数器；计数器归零时通知 JIT。
• GC 协同：在回跳分支、方法入口处设置安全点检查，支持 GC 挂起线程。

Nterp 很好平衡启动时延（无编译耗时）与执行速度，比朴素 C++ 解释器快 2‑5 倍。

18.1.9 线程模型

ART 通过Thread类（art/runtime/thread.h）和ThreadList类（art/runtime/thread_list.h）管理 Java 线程。

每个 Thread 对象包含：

• 线程本地状态 — 当前状态（Runnable、Native、Suspended、WaitingForGc 等）
• 托管栈 — 用于栈回溯的托管帧链表
• JNI 局部引用 — 线程本地 JNI 引用表
• TLAB — 线程本地分配缓冲区，用于快速对象分配
• Mark 栈 — 并发 GC 使用的线程本地标记栈
• Exception — 当前待抛出异常
• Class table — 事务模式下快速查找类

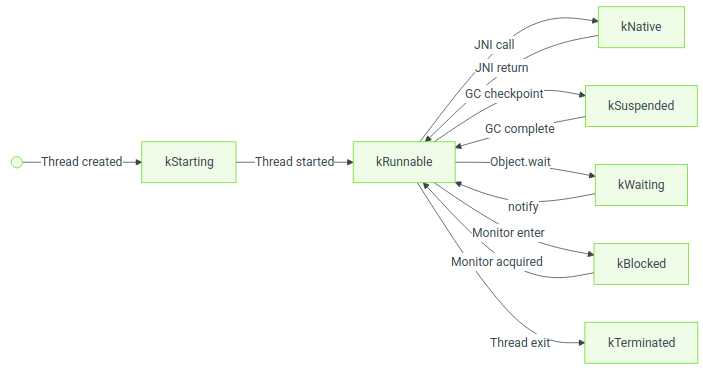

线程状态控制 GC 协同：

只有处于kRunnable状态的线程可以访问托管堆。GC 执行部分操作前，要求所有 mutator 线程到达安全点（退出 kRunnable 状态）。

18.1.10 锁基础设施

ART 使用一套定义明确的锁层级避免死锁。依靠注解（REQUIRES、REQUIRES_SHARED、GUARDED_BY）与编译期检查强制锁顺序。

按获取顺序排列的核心锁：

1. mutator_lock_ — 核心读写锁，隔离 mutator 线程（读）与 GC（独占写）。绝大多数运行时操作以共享模式持有该锁。
2. heap_bitmap_lock_ — GC 标记、清扫阶段保护 GC 位图。
3. classlinker_classes_lock_ — 类加载过程保护类表。
4. dex_lock_ — 保护已注册 DEX 文件列表。
5. jni_libraries_lock_ — 保护原生库表。
6. thread_list_lock_ — 保护全局线程列表。

18.1.11 信号链库

信号链库（art/sigchainlib/）管理信号处理，让 ART 信号处理器与应用、NDK 信号处理器共存。信号到来时：

1. ART 处理器优先处理。
2. 如果 ART 不处理（非托管故障），则传递给下一个处理器。
3. 全部处理器都不处理，则执行系统默认行为。

该机制对以下场景至关重要：

• 空指针异常检测（SIGSEGV）
• 栈溢出检测（SIGSEGV/SIGBUS）
• GC 隐式挂起（读屏障页面触发 SIGSEGV）
• ANR 信息转储（SIGQUIT）

18.1.12 异常处理

ART 异常处理遵循 Java 异常模型：

1. 抛出：执行 throw 指令时，运行时在当前线程设置待处理异常。
2. 栈展开：栈遍历器向上遍历调用栈，寻找匹配的 catch 处理器。
3. 捕获：找到匹配处理器后，在对应 PC 位置恢复执行；通过move‑exception指令将捕获异常存入专用寄存器。
4. 未捕获：找不到处理器时，调用线程的UncaughtExceptionHandler。

编译代码依靠栈映射表确定每个 PC 位置有效的异常处理器；解释代码读取 CodeItem 中的 try‑item 表。

CommonThrows模块（art/runtime/common_throws.h）提供常用异常的工厂函数：

// art/runtime/common_throws.h (selected)
void ThrowNullPointerExceptionForFieldAccess(ArtField*, bool is_read);
void ThrowNullPointerExceptionForMethodAccess(uint32_t method_idx, InvokeType);
void ThrowArrayIndexOutOfBoundsException(int index, int length);
void ThrowClassCastException(ObjPtr<mirror::Class> actual, ObjPtr<mirror::Class> expected);
void ThrowArithmeticExceptionDivideByZero();
void ThrowStackOverflowError(Thread* self);
void ThrowNoSuchMethodError(InvokeType, mirror::Class*, std::string_view, Signature);
void ThrowNoSuchFieldError(std::string_view scope, mirror::Class*, std::string_view);

18.1.13 Monitor 与同步机制

Java 的synchronized关键字、Object.wait() / Object.notify()由 monitor 系统实现（art/runtime/monitor.h）。

轻量锁 vs 重量锁

ART 使用双层锁机制：

• 轻量锁：无竞争场景，锁信息直接存放在对象的锁字（每个对象第一个字）。轻量锁获取仅一次 CAS（比较并交换）操作。

锁字布局（32bit） [31:30] 状态 (00 = 未锁定，01 = 轻量锁，10 = 重量锁，11 = 哈希) [29:16] 锁计数（轻量锁递归深度） [15:0] 线程 ID（轻量锁）

• 重量锁：发生竞争（其他线程尝试获取被别的线程持有的轻量锁）时，轻量锁膨胀为重量锁。重量锁使用 Monitor 对象，附带条件变量，支持wait()/notify()。

CAS 成功 → 递归锁计数 + 1 → 释放； 检测到竞争 → 锁膨胀； 释放锁：条件允许则降级； Object.wait → 进入等待；notify/notifyAll 唤醒。

MonitorPool

MonitorPool（art/runtime/monitor_pool.h）预分配 Monitor 对象，避免锁膨胀时执行对象分配（防止在不合时宜的时机触发 GC）。

18.1.14 内置方法 (Intrinsics)

ART 识别部分 Java 方法为 intrinsic 内置方法，提供绕过常规调用流程的优化实现。内置方法在各架构代码生成器中实现，对以下场景带来显著性能提升：

• 数学运算 — Math.abs()、Math.min()、Math.max()、Math.sqrt()直接使用硬件指令。
• 字符串操作 — String.charAt()、String.compareTo()、String.equals()使用优化汇编。
• 对象操作 — Object.getClass()直接读取类字段。
• 系统操作 — System.arraycopy()使用优化内存拷贝。
• Unsafe 操作 — Unsafe.compareAndSwapInt()等使用硬件 CAS 指令。
• 线程操作 — Thread.currentThread()直接读取线程本地存储。

是否为内置方法由ArtMethod::access_flags_中的kAccIntrinsic标记位控制；附加 bit 位区分具体是哪一个内置方法。

// art/runtime/art_method.h, lines 256-258
bool IsIntrinsic() const {
  return IsIntrinsic(GetAccessFlags());
}

18.1.15 内存对象布局

ART 为性能设计了专用对象内存表示。

对象布局

每个 Java 对象以两个字的对象头开头：

1. 锁字 (32bit)：monitor 状态、哈希码、GC 转发指针。
2. 类指针 (32bit，压缩引用)：指向mirror::Class对象。

实例字段紧跟对象头，排布顺序尽可能减少内存对齐填充：

1. 引用类型字段优先（便于 GC 扫描）
2. 64 位字段、32 位字段、16 位字段、8 位字段依次排列

数组布局

数组在对象头之后多一个字：

• 长度 (32bit)：元素数量

数组元素紧跟长度字段，按自身类型自然对齐。

String 布局

java.lang.String对象包含：

• 对象头（锁字 + 类指针）
• count (32bit) — 字符数量
• hash (32bit) — 缓存哈希码
• 字符数据（内联存储，在字段之后）

String 可以使用 UTF‑16 或者压缩 Latin‑1 编码；编码类型由 count 字段内的标记位标识。

18.1.16 核心数据结构

ArtMethod

每一个 Java/Kotlin 方法在内部由ArtMethod对象表示（定义于art/runtime/art_method.h第 89 行）。ArtMethod 不是 GC 托管对象，分配在 LinearAlloc，由托管层java.lang.reflect.Method对象持有指针。

// art/runtime/art_method.h, lines 89-99
class EXPORT ArtMethod final {
 public:
  DECLARE_RUNTIME_DEBUG_FLAG(kCheckDeclaringClassState);
  static constexpr uint32_t kRuntimeMethodDexMethodIndex = 0xFFFFFFFF;

  ArtMethod() : access_flags_(0), dex_method_index_(0),
      method_index_(0), hotness_count_(0) { }
  ...
};

关键字段：

• declaring_class_ — GC 根，指向所属mirror::Class
• access_flags_ — 方法修饰符与运行时标记（原子访问，支持并发）
• dex_method_index_ — DEX 文件 method_id 表索引
• method_index_ — vtable 或者 iftable 索引
• hotness_count_ — JIT 性能采样计数器
• ptr_sized_fields_.data_ — 指向 DEX CodeItem（解释模式）或者性能采样信息
• ptr_sized_fields_.entry_point_from_quick_compiled_code_ — 函数指针，指向编译代码或者跳板函数

入口点字段决定 ART 选用哪一种执行模式：可以指向解释器桥接函数、JIT 编译代码、AOT 编译代码，或者未解析方法的跳板。

ArtMethod 提供大量查询接口读取方法属性：

// art/runtime/art_method.h, lines 168-234 (selected)
bool IsPublic() const { return (GetAccessFlags() & kAccPublic) != 0; }
bool IsPrivate() const { return (GetAccessFlags() & kAccPrivate) != 0; }
bool IsStatic() const { return (GetAccessFlags() & kAccStatic) != 0; }
bool IsConstructor() const { return (GetAccessFlags() & kAccConstructor) != 0; }
bool IsDirect() const {
  constexpr uint32_t direct = kAccStatic | kAccPrivate | kAccConstructor;
  return (GetAccessFlags() & direct) != 0;
}
bool IsSynchronized() const {
  constexpr uint32_t synchonized = kAccSynchronized | kAccDeclaredSynchronized;
  return (GetAccessFlags() & synchonized) != 0;
}
bool IsFinal() const { return (GetAccessFlags() & kAccFinal) != 0; }
bool IsIntrinsic() const { return (GetAccessFlags() & kAccIntrinsic) != 0; }

直接方法与虚方法的区分对方法分发至关重要：

• 直接方法（static、private、构造器）：直接调用实现，不需要查虚函数表。
• 虚方法（其余全部）：通过 vtable 或者接口方法表 IMT 分发。

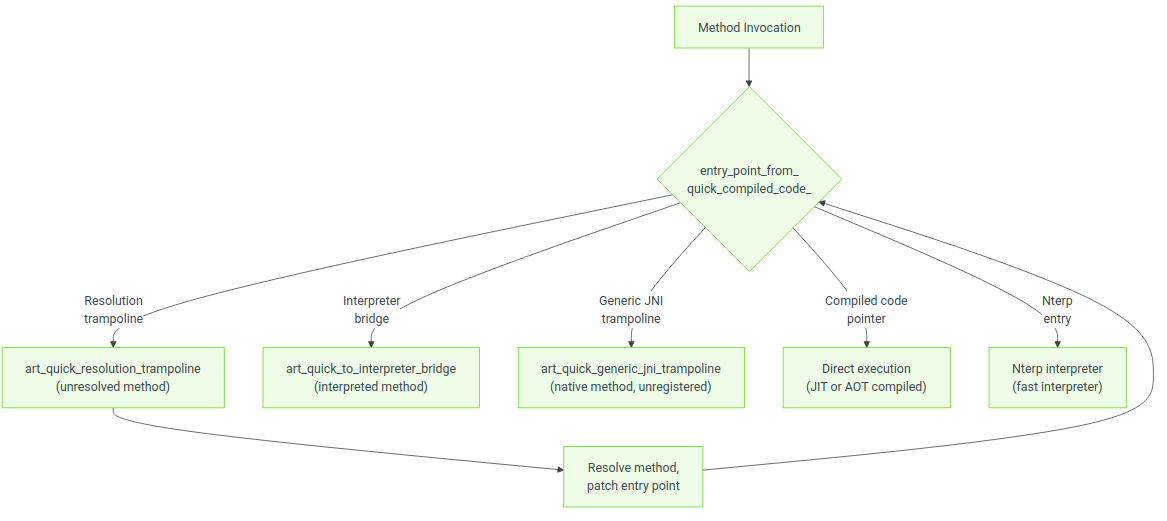

ArtMethod 入口点 ¶

mirror::Class

已加载类的托管对象表示。包含 vtable、iftable 接口表、静态字段数组、实例字段数组、方法数组、类状态（已校验、已初始化等）。作为托管对象，mirror::Class实例存放在 GC 堆，会被 GC 移动与回收。

mirror::Class主要组成：

• vtable — ArtMethod*数组，用于虚方法分发
• iftable — 接口表，映射接口到对应方法数组
• imt — 接口方法表，基于哈希的快速分发
• sfields — 静态字段数组
• ifields — 实例字段数组
• class_size — 该类实例对象大小
• status — 类当前状态（已加载、已校验、已初始化等）
• class_loader — 加载该类的 ClassLoader 引用
• class_flags — uint32_t 位掩码，供 GC、运行时快速分支判断，无需完整解析类。普通类标记为kClassFlagNormal；其余 bit 标记字符串、数组、引用类、类加载器、dex cache；Android17 新增 record、value 类标记。完整布局与 Android17 对 record 类的修改见 18.11 小节。

DexCache

每个 DEX 文件专属缓存，存放解析完成的字符串、类型、方法、字段。避免重复解析 DEX 文件，加速重复查找。

DexCache 由 ClassLinker 打开 DEX 文件时创建，作为托管mirror::DexCache对象存放在堆中。包含：

• 已解析字符串数组 — StringIndex 映射到mirror::String*
• 已解析类型数组 — TypeIndex 映射到mirror::Class*
• 已解析方法数组 — 方法索引映射到ArtMethod*
• 已解析字段数组 — 字段索引映射到ArtField*

未解析项存 null（GcRoot<nullptr>），第一次访问时触发解析。

InternTable

驻留表保存java.lang.String的标准实例。调用String.intern()时，如果驻留表已有该字符串，直接返回；否则插入并返回该实例。boot 镜像预先填充高频字符串。

LinearAlloc

指针步进式分配器，用于运行时元数据；元数据不会单独释放，仅在类加载器卸载时整体释放。用于：

• ArtMethod 数组
• ArtField 数组
• 类表
• IMT 冲突表
• DexCache 底层存储

18.2 DEX 文件格式

DEX（Dalvik Executable）是 ART 使用的字节码容器。不同于 Java.class一个文件对应一个类，单个.dex将编译单元全部类打包为一份去重结构，针对内存映射访问做优化。

源码：art/libdexfile/（DEX 解析校验库）。

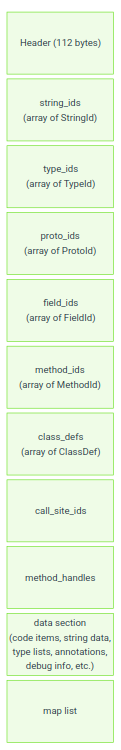

18.2.1 文件头结构

DEX 头定义在art/libdexfile/dex/dex_file.h：

// art/libdexfile/dex/dex_file.h, lines 134-179
struct Header {
  Magic magic_ = {};              // "dex\n035\0" or similar
  uint32_t checksum_ = 0;        // adler32 of everything except magic and this field
  Sha1 signature_ = {};          // SHA‑1 hash of the rest of the file
  uint32_t file_size_ = 0;       // size of entire file
  uint32_t header_size_ = 0;     // offset to start of next section
  uint32_t endian_tag_ = 0;      // 0x12345678
  uint32_t link_size_ = 0;       // unused
  uint32_t link_off_ = 0;        // unused
  uint32_t map_off_ = 0;         // offset to map list
  uint32_t string_ids_size_ = 0; // number of StringIds
  uint32_t string_ids_off_ = 0;  // file offset of StringIds array
  uint32_t type_ids_size_ = 0;   // number of TypeIds
  uint32_t type_ids_off_ = 0;    // file offset of TypeIds array
  uint32_t proto_ids_size_ = 0;  // number of ProtoIds
  uint32_t proto_ids_off_ = 0;   // file offset of ProtoIds array
  uint32_t field_ids_size_ = 0;  // number of FieldIds
  uint32_t field_ids_off_ = 0;   // file offset of FieldIds array
  uint32_t method_ids_size_ = 0; // number of MethodIds
  uint32_t method_ids_off_ = 0;  // file offset of MethodIds array
  uint32_t class_defs_size_ = 0; // number of ClassDefs
  uint32_t class_defs_off_ = 0;  // file offset of ClassDef array
  uint32_t data_size_ = 0;       // size of data section
  uint32_t data_off_ = 0;        // file offset of data section
};

DEX 版本 41（魔数dex\n041\0）引入容器支持：多个逻辑 DEX 拼接成一块连续数据块；每个逻辑 DEX 增加两个头字段指向外层容器。容器版本常量：DexFile::kDexContainerVersion = 41（art/libdexfile/dex/dex_file.h第 112 行）；扩展头HeaderV41：

// art/libdexfile/dex/dex_file.h, lines 181-184
struct HeaderV41 : public Header {
  uint32_t container_size_ = 0;  // total size of all dex files in the container
  uint32_t header_offset_ = 0;   // offset of this dex's header in the container
};

DexFile::HasDexContainer()在 V41 及以上版本返回 true（容器内仅单个 DEX 也返回 true）；GetDexContainerRange()从文件起始位置回退header_offset_字节，读取container_size_得到完整容器范围（art/libdexfile/dex/dex_file.h 291‑303 行）。加载器以此做多条目处理：art/libdexfile/dex/dex_file_loader.h第 113 行，版本大于等于kDexContainerVersion的非主 DEX 作为容器条目打开；读取完毕后断言IsDexContainerLastEntry()（213 行）。Android17 两处加固修改：校验器拒绝声明的container_size_大于实际映射大小的头文件（[V41] Check that the claimed size is LE than the actual size）；加载器忽略容器尾部多余字节，要求普通 dex 文件只能包含一个容器。V41 与 profile、dex2oat 的交互见 18.11（Android17 变更）。

18.2.2 文件布局

18.2.3 索引表

DEX 使用索引表做数据去重。每张表是定长结构体数组，文件各处使用索引引用表项。

StringId（art/libdexfile/dex/dex_file_structs.h第 52 行）

struct StringId {
  uint32_t string_data_off_;  // offset to MUTF‑8 string data
};

TypeId（第 60 行）

struct TypeId {
  dex::StringIndex descriptor_idx_;  // index into string_ids
};

FieldId（第 68 行）

struct FieldId {
  dex::TypeIndex class_idx_;   // defining class
  dex::TypeIndex type_idx_;    // field type
  dex::StringIndex name_idx_;  // field name
};

MethodId（第 89 行）

struct MethodId {
  dex::TypeIndex class_idx_;   // defining class
  dex::ProtoIndex proto_idx_;  // method prototype (return type + parameters)
  dex::StringIndex name_idx_;  // method name
};

ProtoId（第 78 行）

struct ProtoId {
  dex::StringIndex shorty_idx_;     // shorty descriptor (e.g., "VIL")
  dex::TypeIndex return_type_idx_;  // return type
  uint16_t pad_;                    // alignment padding
  uint32_t parameters_off_;         // offset to TypeList for parameters
};

18.2.4 ClassDef 与类数据

ClassDef结构体（art/libdexfile/dex/dex_file_structs.h第 108 行）定义一个类：

struct ClassDef {
  dex::TypeIndex class_idx_;       // this class's type
  uint16_t pad1_;
  uint32_t access_flags_;          // ACC_PUBLIC, ACC_FINAL, etc.
  dex::TypeIndex superclass_idx_;  // superclass type
  uint16_t pad2_;
  uint32_t interfaces_off_;        // offset to TypeList of interfaces
  dex::StringIndex source_file_idx_;  // source file name
  uint32_t annotations_off_;       // annotations directory
  uint32_t class_data_off_;        // offset to class_data_item
  uint32_t static_values_off_;     // initial static field values
};

class_data_off_指向class_data_item，使用 LEB128 编码存储：

• 静态字段数量
• 实例字段数量
• 直接方法（static、private、构造器）数量
• 虚方法数量
• 每个字段：字段索引差值、访问标记
• 每个方法：方法索引差值、访问标记、code 偏移

18.2.5 CodeItem — 方法字节码

CodeItem 存放方法真正的 DEX 字节码。标准 DEX 格式包含：

• registers_size — 使用寄存器总数
• ins_size — 传入参数寄存器数量
• outs_size — 调用其他方法使用的输出寄存器数量
• tries_size — try/catch 块数量
• debug_info_off — 调试信息偏移
• insns_size — 16 位指令单元数量
• insns[] — 字节码指令数组
• try 项与 catch 处理器数据（tries_size>0 时存在）

18.2.6 Map Item 类型

DEX 文件末尾 map list 是带类型的目录表。map item 类型码定义于art/libdexfile/dex/dex_file.h190‑211 行：

enum MapItemType : uint16_t {
  kDexTypeHeaderItem               = 0x0000,
  kDexTypeStringIdItem             = 0x0001,
  kDexTypeTypeIdItem               = 0x0002,
  kDexTypeProtoIdItem              = 0x0003,
  kDexTypeFieldIdItem              = 0x0004,
  kDexTypeMethodIdItem             = 0x0005,
  kDexTypeClassDefItem             = 0x0006,
  kDexTypeCallSiteIdItem           = 0x0007,
  kDexTypeMethodHandleItem         = 0x0008,
  kDexTypeMapList                  = 0x1000,
  kDexTypeTypeList                 = 0x1001,
  kDexTypeAnnotationSetRefList     = 0x1002,
  kDexTypeAnnotationSetItem        = 0x1003,
  kDexTypeClassDataItem            = 0x2000,
  kDexTypeCodeItem                 = 0x2001,
  kDexTypeStringDataItem           = 0x2002,
  kDexTypeDebugInfoItem            = 0x2003,
  kDexTypeAnnotationItem           = 0x2004,
  kDexTypeEncodedArrayItem         = 0x2005,
  kDexTypeAnnotationsDirectoryItem = 0x2006,
  kDexTypeHiddenapiClassData       = 0xF000,
};

18.2.7 类型描述符

DEX 类型描述符遵循 JNI 规范：

描述符	类型
V	void
Z	boolean
B	byte
S	short
C	char
I	int
J	long
F	float
D	double
Ljava/lang/String;	对象引用
[I	int 数组
[[Ljava/lang/Object;	二维 Object 数组

18.2.8 Hidden API 数据

Android P 开始，DEX 格式增加HiddenapiClassData段（art/libdexfile/dex/dex_file_structs.h274 行），为每个字段、方法打上隐藏 API 限制标记。实现灰名单、黑名单管控，阻止应用访问平台内部 API。

18.2.9 MethodHandle 与 CallSite 项

DEX38 版本及以上支持invokedynamic，依靠：

• MethodHandleItem（179 行）：静态 / 实例 getter、setter、方法调用器的引用
• CallSiteIdItem（189 行）：动态调用的引导方法引用

对 lambda 与其他基于 invokedynamic 的特性是必需的。

18.2.10 DEX 字节码指令

DEX 字节码使用 16bit 指令单元。一条指令占用 1‑5 个 16bit 字；第一个字低 8bit 为操作码。操作码空间约 256 条指令，分类如下。

Move 指令

00: nop
01: move vA, vB               (4‑bit registers)
02: move/from16 vAA, vBBBB    (8‑bit and 16‑bit registers)
03: move/16 vAAAA, vBBBB      (16‑bit registers)
04: move‑wide vA, vB          (wide move, 64‑bit)
07: move‑object vA, vB        (object reference move)
0a: move‑result vAA           (captures return value)
0b: move‑result‑wide vAA
0c: move‑result‑object vAA
0d: move‑exception vAA        (captures exception in catch)

Return 指令

0e: return‑void
0f: return vAA
10: return‑wide vAA
11: return‑object vAA

Const 常量指令

12: const/4 vA, #+B           (4‑bit constant)
13: const/16 vAA, #+BBBB      (16‑bit constant)
14: const vAA, #+BBBBBBBB     (32‑bit constant)
15: const/high16 vAA, #+BBBB0000
18: const‑wide vAA, #+BBBBBBBBBBBBBBBB  (64‑bit constant)
1a: const‑string vAA, string@BBBB
1c: const‑class vAA, type@BBBB

实例与静态字段操作

52‑58: iget, iget‑wide, iget‑object, iget‑boolean, ...
59‑5f: iput, iput‑wide, iput‑object, iput‑boolean, ...
60‑66: sget, sget‑wide, sget‑object, sget‑boolean, ...
67‑6d: sput, sput‑wide, sput‑object, sput‑boolean, ...

调用指令

6e: invoke‑virtual {vC..vG}, method@BBBB
6f: invoke‑super {vC..vG}, method@BBBB
70: invoke‑direct {vC..vG}, method@BBBB
71: invoke‑static {vC..vG}, method@BBBB
72: invoke‑interface {vC..vG}, method@BBBB
74: invoke‑virtual/range {vCCCC..vNNNN}, method@BBBB

算术逻辑指令

90‑af: add, sub, mul, div, rem, and, or, xor, shl, shr, ushr
       (for int, long, float, double variants)
b0‑cf: add/2addr, sub/2addr, mul/2addr, ...
       (2‑address form: vA = vA op vB)
d0‑d7: add‑int/lit16, rsub‑int, mul‑int/lit16, ...
       (immediate operand forms)

比较与分支

2d‑31: cmpl‑float, cmpg‑float, cmpl‑double, cmpg‑double, cmp‑long
32‑37: if‑eq, if‑ne, if‑lt, if‑ge, if‑gt, if‑le
38‑3d: if‑eqz, if‑nez, if‑ltz, if‑gez, if‑gtz, if‑lez
28‑2a: goto, goto/16, goto/32
2b: packed‑switch
2c: sparse‑switch

数组操作

44‑4a: aget, aget‑wide, aget‑object, aget‑boolean, ...
4b‑51: aput, aput‑wide, aput‑object, aput‑boolean, ...
21: array‑length vA, vB
23: new‑array vA, vB, type@CCCC
24: filled‑new‑array {vC..vG}, type@BBBB

对象操作

1f: check‑cast vAA, type@BBBB
20: instance‑of vA, vB, type@CCCC
22: new‑instance vAA, type@BBBB
27: throw vAA

所有指令操作 DEX 虚拟寄存器（编号 0~registers_size‑1）。最后的ins_size个寄存器是方法传入参数。

18.2.11 MUTF‑8 字符串编码

DEX 文件使用 Modified UTF‑8（MUTF‑8），和标准 UTF‑8 两点区别：

1. 空字符 U+0000 编码为双字节0xC0 0x80，而不是单字节 0，兼容 C 语言以 0 结尾字符串。
2. 大于等于 U+10000 的增补字符，编码为两组三字节 UTF‑16 代理对，而不是四字节 UTF‑8。

DEX 字符串数据头部是 ULEB128 编码的长度（UTF‑16 码元数量，不是字节数），末尾跟一个 0 结束符。

18.2.12 LEB128 编码

DEX 大量使用 LEB128 小端基 128 变长整数，节省小数值存储空间：

• ULEB128 无符号：每个字节 7bit 数据 + 1bit 延续标记；0‑127 占 1 字节，128‑16383 占 2 字节。
• SLEB128 有符号：类似，做符号扩展。
• ULEB128p1：对 value+1 做 ULEB128 编码，用于大量 0 值场景。

LEB128 使用场景：

• class_data_item（字段、方法计数与差值）
• 调试信息
• 注解编码
• Hidden API 标记

18.2.13 注解

DEX 支持 Java 注解，三种可见等级（art/libdexfile/dex/dex_file.h231‑235 行）：

enum class DexVisibility : uint8_t {
  kBuild         = 0x00,  // visible at build time only
  kRuntime       = 0x01,  // visible at runtime via reflection
  kSystem        = 0x02,  // visible to the runtime system only
};

注解数据组织：

1. AnnotationsDirectoryItem：每个类的注解总目录

struct AnnotationsDirectoryItem {
  uint32_t class_annotations_off_;
  uint32_t fields_size_;
  uint32_t methods_size_;
  uint32_t parameters_size_;
};

1. AnnotationSetItem：同一个目标（类、字段、方法、参数）的一组注解
2. AnnotationItem：单条注解，包含可见标记与编码后的注解数据

注解数据使用带类型标记编码：

// art/libdexfile/dex/dex_file.h, lines 237‑255
kDexAnnotationByte          = 0x00,
kDexAnnotationShort         = 0x02,
kDexAnnotationChar          = 0x03,
kDexAnnotationInt           = 0x04,
kDexAnnotationLong          = 0x06,
kDexAnnotationFloat         = 0x10,
kDexAnnotationDouble        = 0x11,
kDexAnnotationString        = 0x17,
kDexAnnotationType          = 0x18,
kDexAnnotationField         = 0x19,
kDexAnnotationMethod        = 0x1a,
kDexAnnotationEnum          = 0x1b,
kDexAnnotationArray         = 0x1c,
kDexAnnotationAnnotation    = 0x1d,
kDexAnnotationNull          = 0x1e,
kDexAnnotationBoolean       = 0x1f,

18.2.14 调试信息

DEX 调试信息段保存源码调试相关内容：

• 行号表：字节码偏移映射源码行号；使用类字
