崩溃日志里的 Call Trace 为什么是空的：RISC-V 回溯原理与一次排障

嵌入式开发里最让人抓狂的崩溃，不是"崩了"，而是"崩了却看不出在哪崩的"。

某 BLE SoC 项目（AnyMicro1037，RISC-V 架构）出过一个偶发崩溃：主机连接→快速断开→重连时，ez_rf_t 任务触发 double-free。日志打印了 mcause、mepc、ra、sp 一堆寄存器，唯独最关键的 Call Trace: 后面一片空白。没有调用栈，就不知道是谁调了 vPortFree、释放的是哪块内存、为什么重复释放。

这个空白让定位绕了三天弯路，先后误判成 stale work、authTimer 双路径。直到搞清楚"为什么 Call Trace 是空的"，才拿到铁证，一次定位根因。

下面把这次排障从头拆开。先讲栈和返回地址这些基础——不懂它们，"空 Call Trace"就只是个玄学现象。再讲 RISC-V 无帧指针时回溯靠什么工作，然后推到病根：sp_top 算错了，扫描循环一次都不执行。最后给修复，和拿到铁证后怎么一次推翻之前那几个误判。如果你也遇到过崩溃日志里 Call Trace 一片空白，这篇应该能帮上忙。

一、函数调用在内存里留下了什么

要理解回溯，先得理解程序运行时"调用"这件事在内存里留下了什么痕迹。

栈：一摞盘子

函数调用是嵌套的：A() 调 B()，B() 调 C()，C() 返回到 B()，B() 再返回到 A()。CPU 得记住"返回到哪儿"，这靠栈实现。

栈可以想象成一摞盘子。每调一个函数，往上摞一个盘子（压栈）；函数返回，拿掉一个盘子（出栈）。栈顶有个指针（RISC-V 里是 sp 寄存器）始终指着最上面那个盘子。

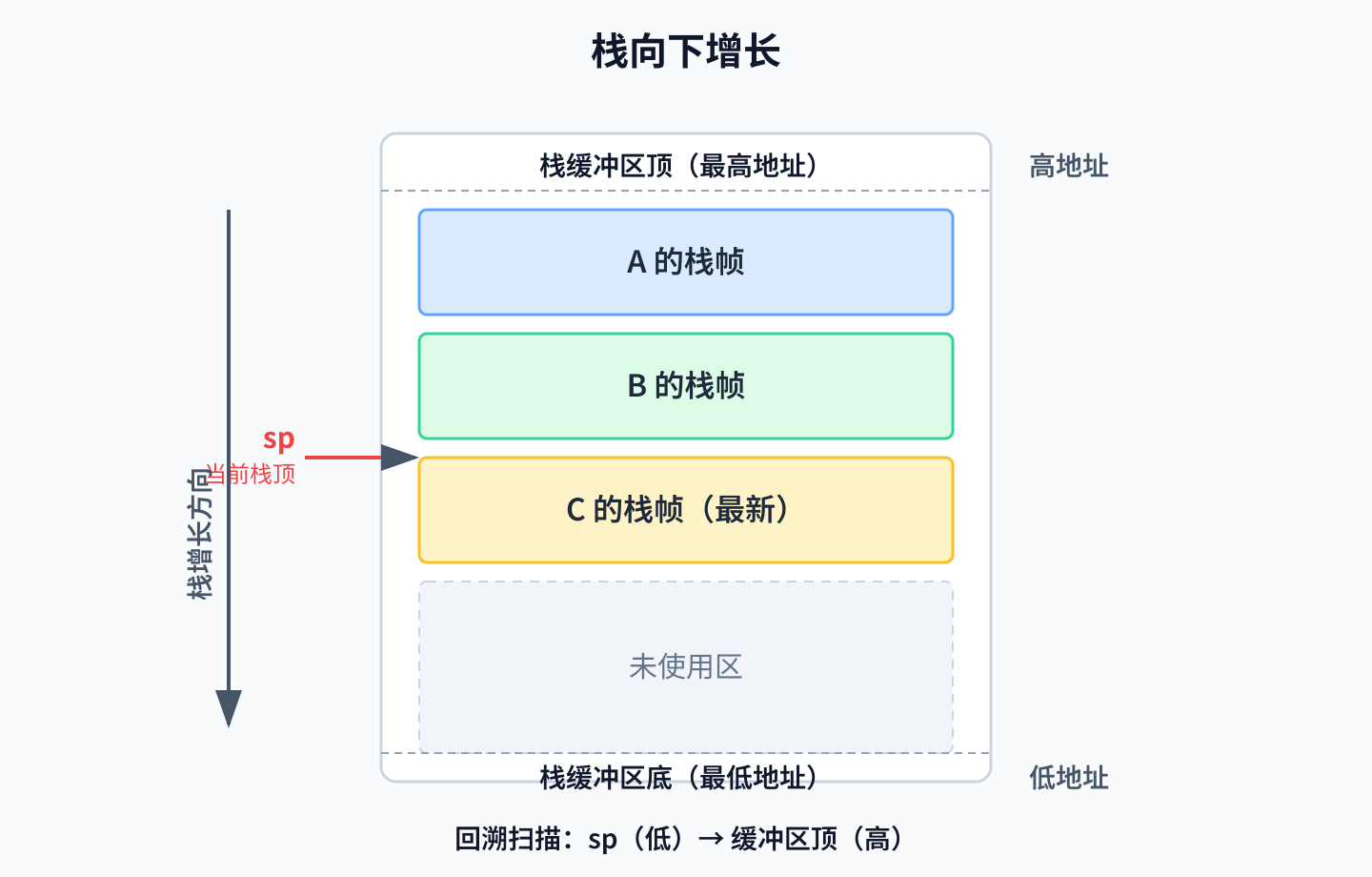

多数架构栈是往下长的：函数进来时 sp 减小（往低地址走），返回时恢复。听起来反直觉——盘子不是往上摞吗？但内存地址"高"和"低"只是个数字方向，往下长和往上长在数学上等价，选哪个是约定。

高地址  ┌──────────────┐
        │  ...          │
        ├──────────────┤ ← 栈缓冲区顶（最高地址）
        │  A 的栈帧     │
        ├──────────────┤
        │  B 的栈帧     │
        ├──────────────┤
        │  C 的栈帧     │ ← 当前 sp（最低地址，最新）
        ├──────────────┤
        │  (未使用)     │
低地址  └──────────────┘ ← 栈缓冲区底（最低地址）

栈往哪长，不是天经地义

"往下长"看起来理所当然，但它和大端小端一样，是架构/ABI 约定，不是硬件唯一选择。

往下长（descending）是主流：x86、ARM（AAPCS 规定满递减 full-descending）、RISC-V、MIPS、PowerPC、SPARC 都是。往上长（ascending）是少数派，教科书常举的例子是 HP 的 PA-RISC，还有 Intel 8051 这类经典 8 位 MCU——PUSH/CALL 让 SP 自增。

一个容易混淆的点：ARM 硬件层面其实两种方向都支持，LDM/STM 指令有四种寻址模式（FD/FA/ED/EA）。但 AAPCS 标准化成了满递减，所以实际 ARM 程序都是往下。这说明"增长方向"是 ABI 约定，不一定是硬件唯一选择。

还有个正交概念——满栈/空栈（full/empty）：sp 指向最后压入的数据（满）还是下一个空闲槽（空）。和增长方向组合出四种模式，RISC-V 和 ARM AAPCS 都是"满递减"（FD）。

为什么往下长成了主流？常被提到的实用理由是：单一地址空间里，栈放顶部往下长、堆放底部往上长，两者相向而行，共享中间的空闲区，不容易撞到一起。经典 Unix 进程内存布局就是这样。往上长就没这个便利，堆和栈得另想办法隔开。

对本文的意义：整个推导都建立在"栈往下长"上——sp_cur 是低地址（当前 sp），sp_top 是高地址（缓冲区顶），回溯扫描方向是 sp_cur → sp_top（往高地址扫）。FreeRTOS 移植里 portSTACK_GROWTH = -1 就是"往下"的显式声明。如果栈往上长，这套全得反过来。所以"增长方向"不是细节，它决定了回溯代码里所有方向判断的根基——这也是 portSTACK_GROWTH 这个宏要显式声明、移植时不能想当然的原因。

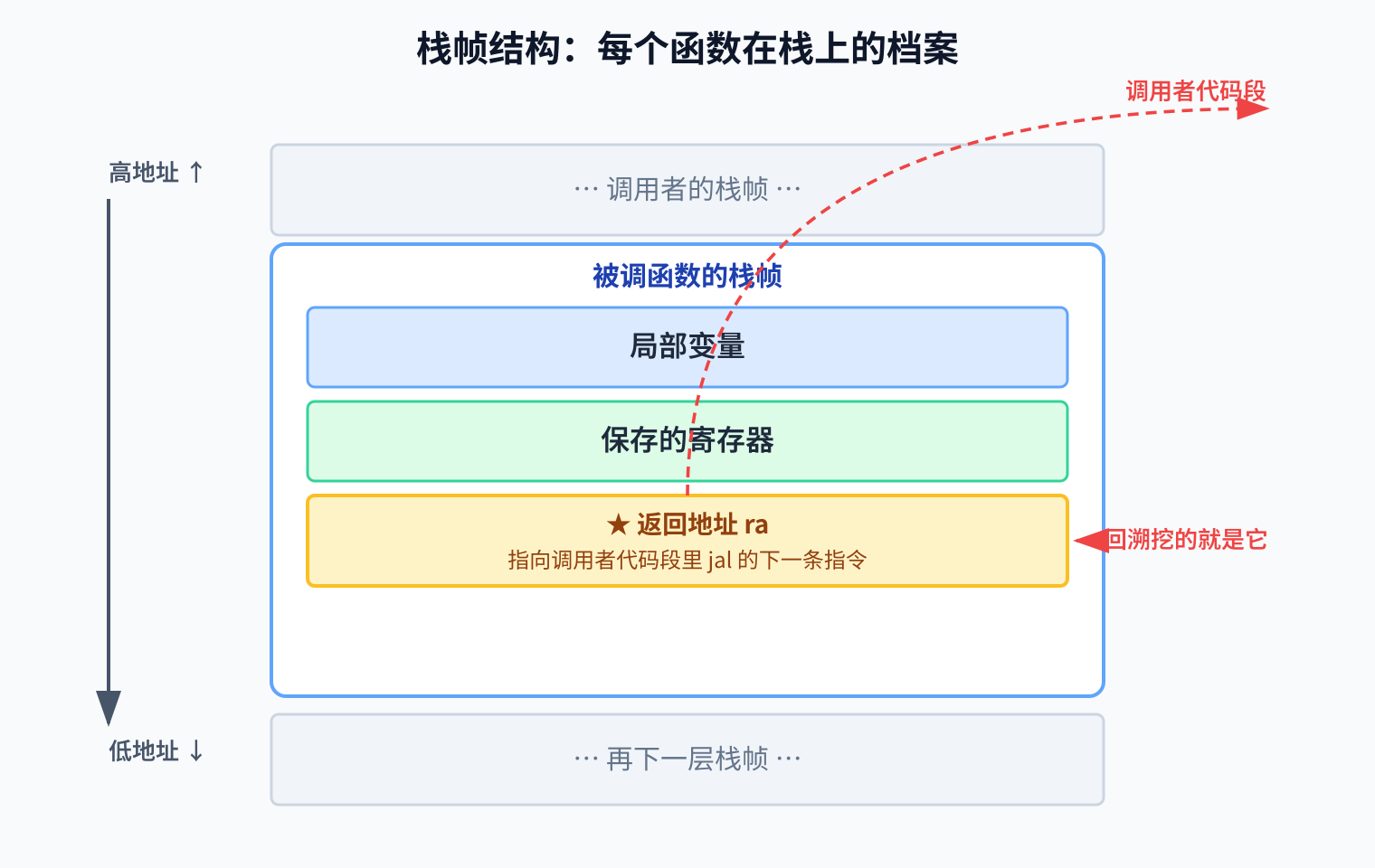

栈帧：每个函数在栈上的档案

每次函数调用，会在栈上开辟一块区域叫栈帧（stack frame），存放这个函数的局部变量、保存的寄存器，以及最关键的——返回地址（return address，ra）。

ra 记录了"这个函数执行完，该回到调用者的哪一条指令继续"。RISC-V 里 jal（jump and link）指令在跳转的同时，把"下一条指令的地址"写进 ra 寄存器。被调函数入口处会把 ra 压栈保存——因为如果它再调别的函数，ra 会被覆盖。返回时用 ret（也就是 jr ra）跳回去。

所以栈上每个栈帧里都埋着一个 ra，它指向调用者代码段里的某条指令，具体是 jal 的下一条，也就是调用点之后那个地址。

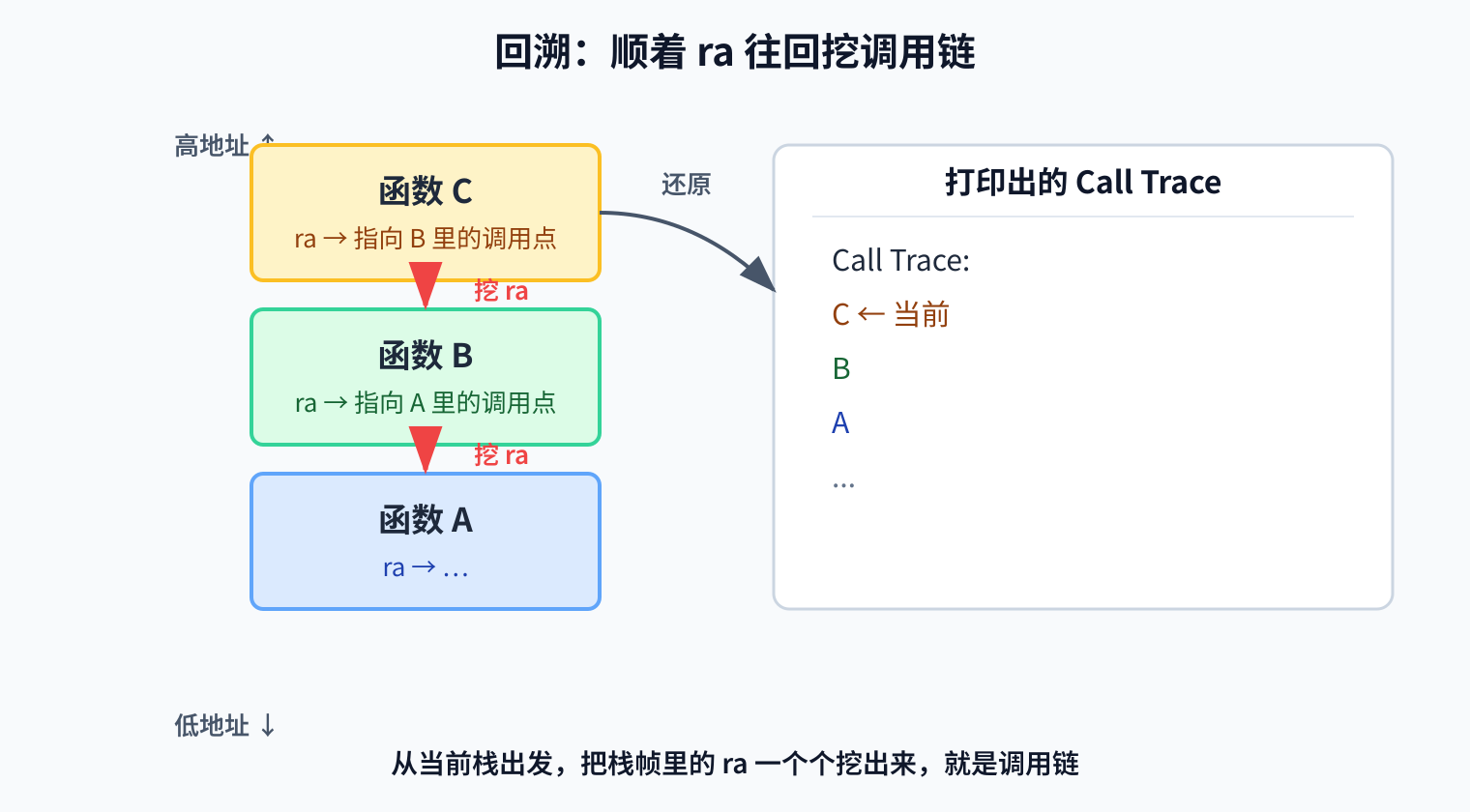

回溯：顺着脚印往回走

"回溯"就是从当前栈出发，把这些埋在栈帧里的 ra 一个个挖出来，还原出调用链：

当前函数 C ← 它的 ra 指向 B 里的调用点
       B ← 它的 ra 指向 A 里的调用点
       A ← ...

打印出来就是 Call Trace。GDB 里 bt 命令做的是这件事，嵌入式崩溃日志里的 Call Trace: 也是同一回事——只是没有 GDB，得靠裸栈扫描自己挖。

二、RISC-V 的特殊之处：没有帧指针怎么回溯

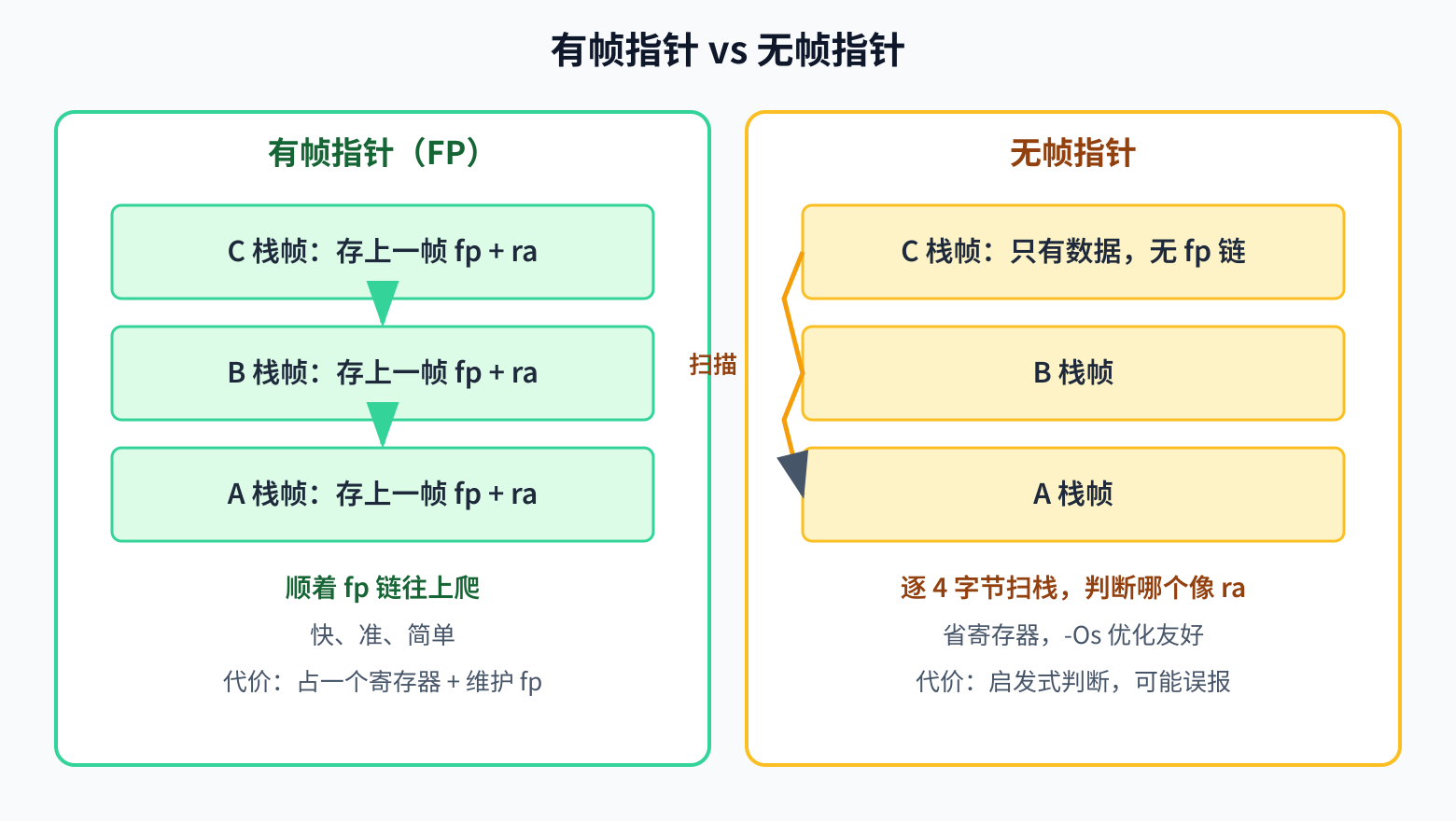

有帧指针 vs 无帧指针

回溯的关键是"怎么找到上一层栈帧"。有两种思路。

有帧指针（Frame Pointer, FP）：约定用一个固定寄存器（ARM 的 r11/fp，RISC-V 的 s0/x8）始终指向当前栈帧的基址，且每个栈帧开头存了"上一帧的 fp"。回溯时顺着 fp 链一路往上爬就行——快、准、简单。代价是占用一个寄存器，每个函数进出都要维护 fp。

RISC-V 官方调用约定（psABI）里写得很清楚：帧指针是可选的，如果存在，必须放在 x8（s0）。用帧指针的代码会在栈上构造一条"帧记录"链表，每条记录两个指针——返回地址和上一帧的链接。

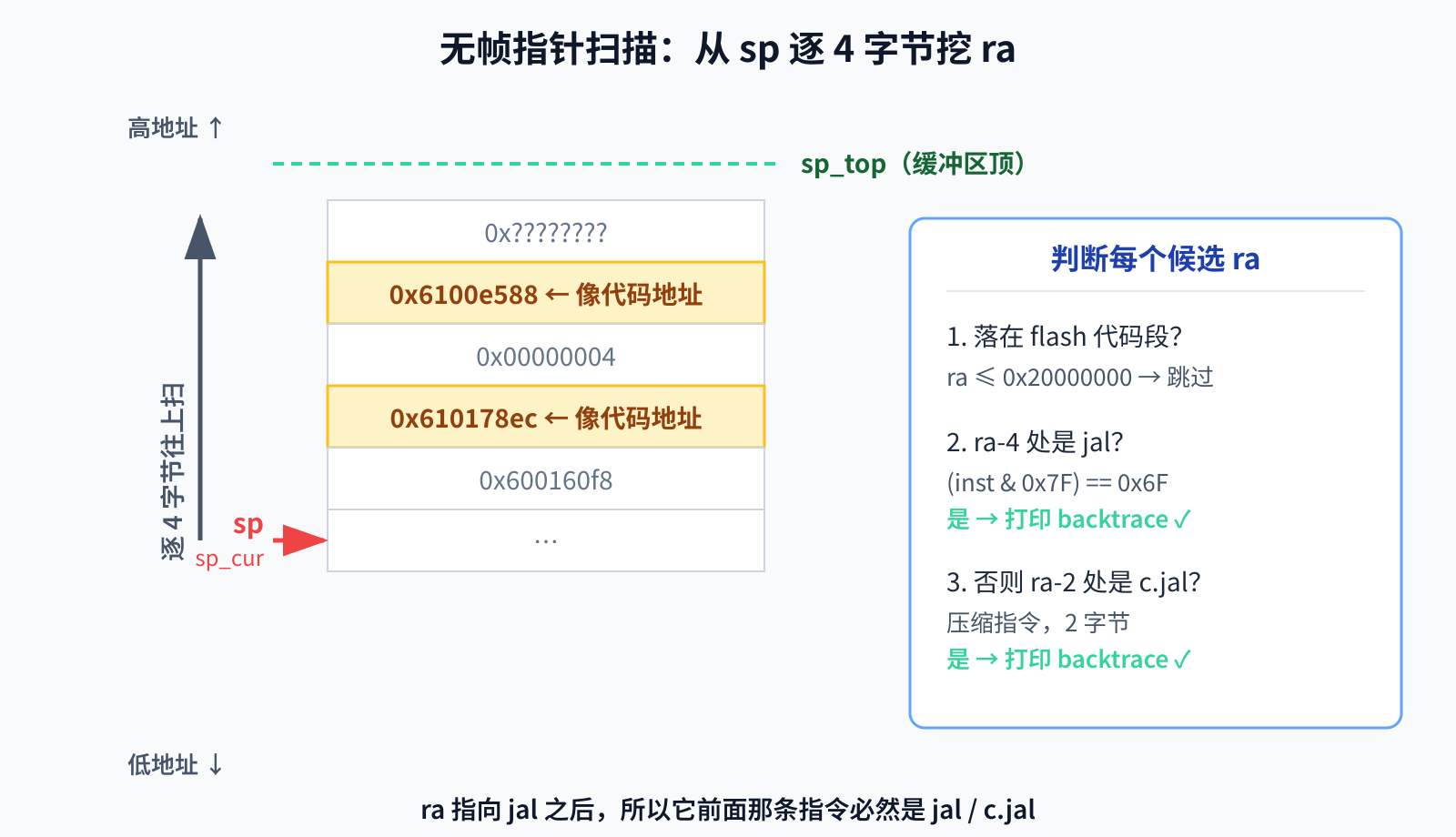

无帧指针：不维护 fp 链，所有寄存器都给优化器用。回溯时只能扫描栈内存：从当前 sp 往上（高地址）逐个 4 字节读，判断"这个值像不像一个 ra"——落在代码段、且它前一条指令是 jal/c.jal 调用指令。这种叫非帧指针扫描（non-FP stack scanning）。

psABI 同样允许"不维护帧链、把帧指针寄存器当通用寄存器用"——这正是 -fomit-frame-pointer（以及 -Os 优化）走的路径。

本项目的选择：无帧指针

本工程编译时开了 -fomit-frame-pointer（省寄存器、-Os 优化），走无帧指针路径。回溯代码在 hal_interrupt.c，编译宏 SUPP_BACKTRACE 已定义、BACKTRACE_BASE_FP 未定义，进入非 FP 扫描分支：

void hal_core_backtrace(uint32_t* sp_top, uint32_t* sp_cur)
{
    unsigned int flash_text_end = (unsigned int)(&_end);
    uint32_t *ptmp = AK_NULL;
    uint32_t ra = 0;
    uint16_t inst = 0;

    ak_print_info(MODULE_ID_DRV,"\r\nCall Trace:\r\n");

    ptmp = (uint32_t*)((uint32_t)sp_cur);     // 从当前 sp 开始
    while (ptmp < sp_top)                      // 往上扫到栈顶
    {
        ra = *ptmp++;                          // 把栈上每个 4 字节当候选 ra
        if (ra <= 0x20000000 || ra > flash_text_end)
        {
            continue;                          // ra 必须落在 flash 代码段，否则跳过
        }
        ra -= 4;                                // 往前看一条指令
        inst = *((uint16_t*)ra);
        if (0x6F == (inst & 0x7F))             // ra-4 处是 jal 指令？
        {
            ak_print_info(MODULE_ID_DRV, "backtrace:%08x\r\n", ra);
        }
        else                                   // 再试 c.jal（压缩指令）
        {
            ra += 2;
            inst = *((uint16_t*)ra);
            if ((0x1 == ((inst>>13)&0x7)) && (0x1 == (inst&0x3)))
            {
                ak_print_info(MODULE_ID_DRV, "backtrace:%08x\r\n", ra);
            }
        }
    }
}

逻辑用大白话讲：栈往下长，函数调用时 ra 会被压进栈帧。从当前 sp 往高地址扫，把每个 4 字节值当候选 ra，若它落在 flash 代码段、且它前一条指令是 jal/c.jal（调用指令），就认定它是某函数的返回地址，打印出来。

为什么判断"前一条是 jal"

这是无帧指针回溯的经典启发式判断，值得单独说清。

ra 指向的是 jal 之后的那条指令——因为 jal 在跳转的同时，把"下一条指令地址"写进 ra。所以如果某个栈上的值真的是某个函数的返回地址，那它前面那条指令必然是一个 jal（或压缩的 c.jal）。

普通 jal 是 4 字节，所以往前看 4 字节（ra-4）；压缩 c.jal 是 2 字节，所以往前看 2 字节（ra-2）。代码里先试 ra-4 判 jal（opcode 0x6F），不中再试 ra-2 判 c.jal。

这个判断不是 100% 准——栈上某个局部变量恰好长得像个代码地址、且它前面恰好是 jal，就会误报。但在实际工程里误报率很低，是裸机无帧指针回溯的常用折中。

一个关键前提：sp_top 必须是栈缓冲区的顶

扫描循环是 while (ptmp < sp_top)，从 sp_cur（当前 sp，低地址）往上扫到 sp_top（高地址）。sp_top 必须是栈缓冲区的最高地址——栈帧分布在"当前 sp"和"缓冲区顶"之间，扫描方向 sp_cur → sp_top 才能覆盖所有已压入的栈帧。

如果 sp_top 算错了，扫不到该扫的区间，回溯就空。这正是 ble-D51 的病根。

三、病根：sp_top 算错了

sp_top 怎么算的

trap handler（hal_core_trap_intr，hal_interrupt.c:489）在异常入口算 sp_top：

stack_addr = osThreadGetStackAddr(tid);   // 应是栈缓冲区基址
stack_size = osThreadGetStackSize(tid);   // 应是栈总大小
sp_top = (uint32_t*)(stack_addr + stack_size);  // 基址 + 大小 = 缓冲区顶
hal_core_backtrace(sp_top, (uint32_t*)param);  // param 是异常帧 = 当前 sp

它把"算 sp_top"这件事委托给了 CMSIS-RTOS2 的两个函数：osThreadGetStackAddr（应返回基址）和 osThreadGetStackSize（应返回大小）。只要这两个函数语义正确，sp_top = 基址 + 大小 就是缓冲区顶，回溯正常。

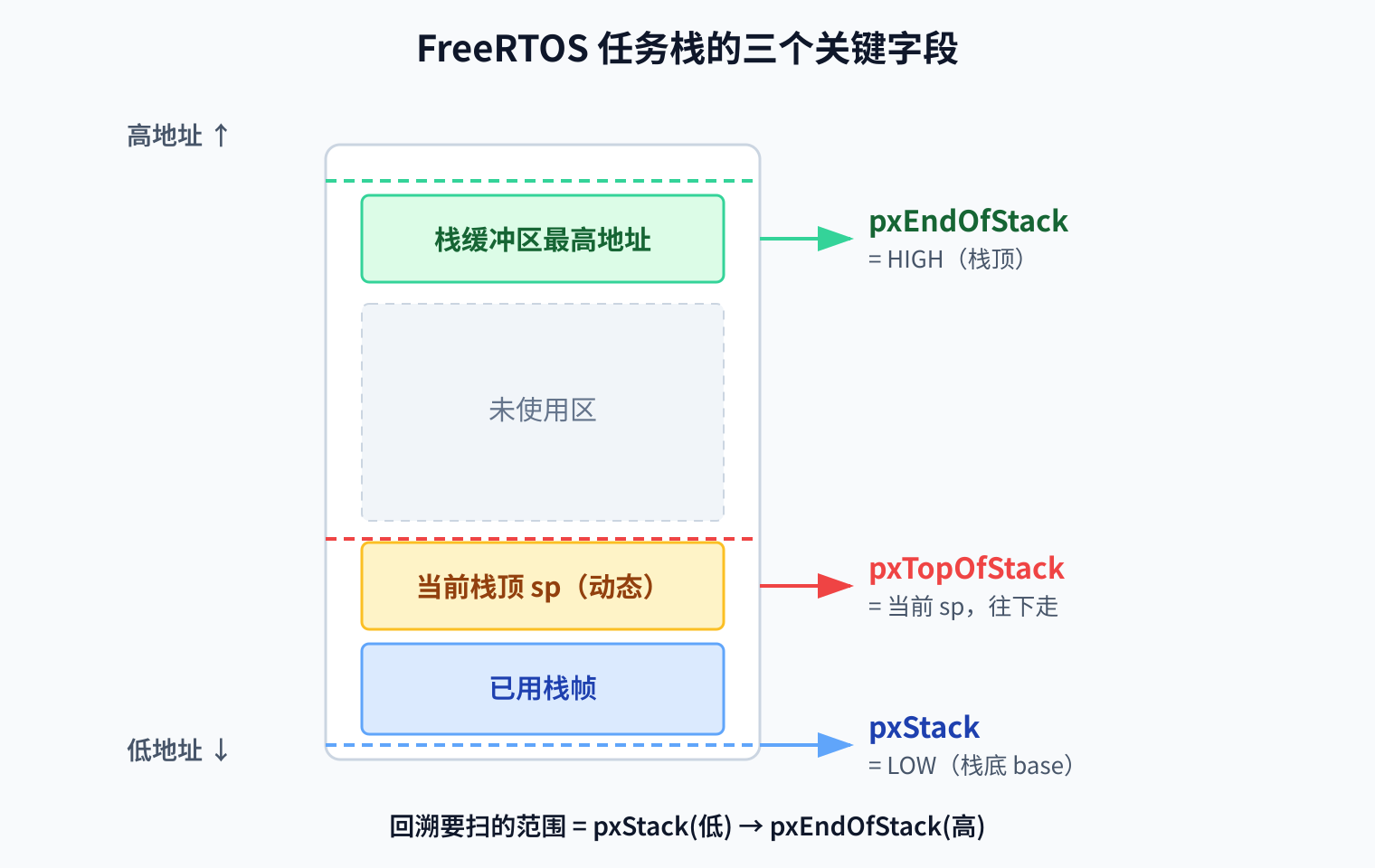

FreeRTOS 栈的三个字段

RISC-V FreeRTOS 移植里，任务创建时（tasks.c:856-870）给 TCB 填三个栈相关字段：

关键：pxTopOfStack 是动态值——它代表"当前栈顶 sp"，任务运行中每次压栈都让它下降。它不是缓冲区基址，是基址往下走了多少之后的那个"当前指针"。

栈向下增长（portSTACK_GROWTH = -1），configRECORD_STACK_HIGH_ADDRESS = 1（FreeRTOS.h 默认）。

高地址  pxEndOfStack = pxStack + depth - 1   (HIGH, 固定)
            │
            │  栈帧区（已用）
            │
        pxTopOfStack                         (动态当前 sp, LOW)
            │
            │  未用区
低地址  pxStack                              (LOW, 固定, 基址)

两个 CMSIS 函数的语义错误

platform/os/FreeRTOS/cmsis_os2.c 原实现：

// cmsis_os2.c:432  文档注释写 "stack base addr"，base 应是缓冲区基址(LOW)
uint32_t osThreadGetStackAddr(osThreadId_t thread_id)
{
    return (uint32_t)uxTaskGet_pxTopOfStack((TaskHandle_t)thread_id);
    //      ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^ 错：返回当前 sp(LOW)，不是基址
}

// cmsis_os2.c:445  应返回栈总大小(正数)
uint32_t osThreadGetStackSize(osThreadId_t thread_id)
{
    return uxTaskGet_pxTopOfStack(...) - uxTaskGet_pxEndOfStack(...);
    //     LOW(动态)         -        HIGH(固定)
    //     = 负值，uint32 下回绕成接近 0xFFFFFFFF 的巨大数 错
}

两个函数都错。

osThreadGetStackAddr 返回 pxTopOfStack（当前 sp，LOW），但文档写 "stack base addr"，base 应是 pxStack（缓冲区最低地址）。

osThreadGetStackSize 返回 pxTopOfStack - pxEndOfStack = LOW - HIGH，uint32 下回绕成巨大值。本该返回一个正数（栈大小），结果返回了一个接近 40 亿的数。

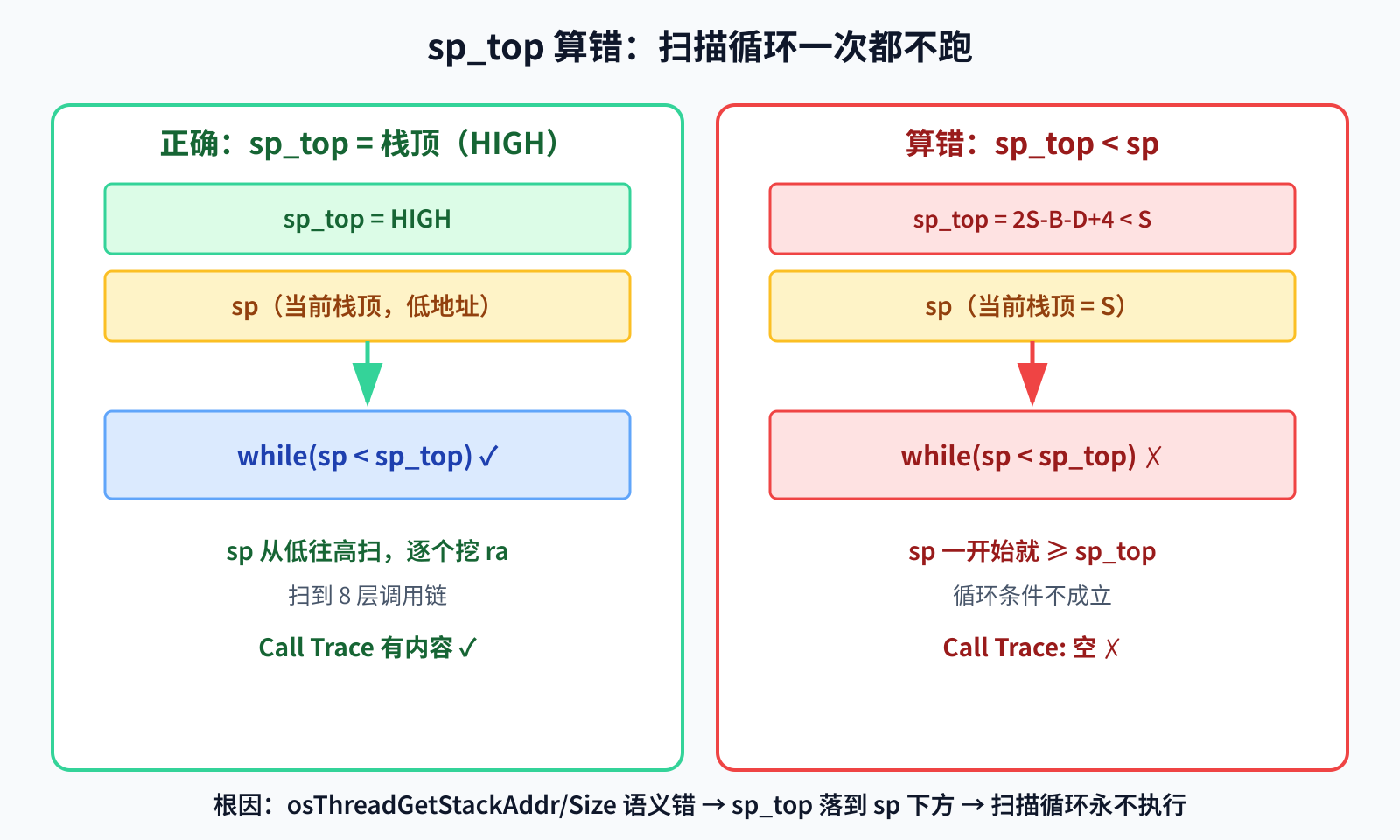

sp_top 落到了 sp 以下，循环一次都不执行

trap handler 里：

sp_top = stack_addr + stack_size;  // = LOW(pxTopOfStack) + (LOW - HIGH)

设缓冲区基址 pxStack = B，深度 D 字节，当前 sp = pxTopOfStack = S（S ≤ B+D）。

一步步推：

• stack_addr = S（osThreadGetStackAddr 返回了当前 sp）
• stack_size = S - (B + D - 4)（osThreadGetStackSize 返回 LOW - HIGH，uint32 回绕，代数上就是 S - B - D + 4，为负）
• sp_top = S + (S - B - D + 4) = 2S - B - D + 4

因为 S 远小于 B + D（栈已使用，sp 已下降），sp_top = 2S - B - D + 4 < S，也就是 sp_top 落在 sp_cur 以下。

回溯循环 while (ptmp < sp_top) 里 ptmp 从 sp_cur = S 开始，而 sp_top < S，条件首次求值即为假，循环体一次都不执行 → Call Trace 为空。

这就是"空 Call Trace"的数学根因：不是回溯代码写错了，是喂给它的 sp_top 算错了，导致扫描区间为空。

与崩溃日志的吻合

日志里 stack_addr:0x600160f8 == sp:0x600160f8 直接证实 osThreadGetStackAddr 返回的是当前 sp（pxTopOfStack），而非缓冲区基址。若返回基址，stack_addr 应小于 sp（基址在低地址）。两者相等就是 bug 铁证。

对照参考：rtthread 版是对的

platform/os/rtthread/cmsis_os2.c:1393 的回溯调用：

sp_top = (uint32_t*)(stack_addr + stack_size);  // stack_addr=基址LOW, stack_size=真实大小
sp_cur = (uint32_t*)(rt_thread->sp);            // 当前 sp
hal_core_backtrace(sp_top, sp_cur);

rtthread 的 stack_addr 是缓冲区基址（LOW），stack_size 是真实大小，sp_top = LOW + size = HIGH，从 sp_cur（LOW）往上扫到 HIGH，覆盖真实栈帧。rtthread 路径回溯正常，证明回溯逻辑本身没问题，问题在 FreeRTOS 版两个函数返回了错误语义的值。

四、真实案例：空 Call Trace 怎么导致误判

间接推断的陷阱

没有 Call Trace，定位只能靠寄存器加反汇编间接推断。ble-D51 崩溃时寄存器：

• a0 = 0x600166bc（被释放的堆块地址）
• a5 = 0x00000124（xBlockSize = 292 字节，bit31=0 表示已释放 → double-free）
• ra = 0x61023366（osMemoryFree 的返回地址）
• s1 = a0 + 0x20

这些只能推断"释放了哪块、块多大、大概在内存哪"，无法确定是哪个函数调的 free。

关键陷阱在尾调用：EzSys_Free 是尾调用（j ak_free，不压栈），ak_free 的 ra 是 EzSys_Free 的调用者，与"厂商代码直接调 ak_free"在寄存器层面无法区分。尾调用不压栈，所以 ra 指向的是"调用者的调用者"，少了一层，间接推断就断了链。

两次误判

Call Trace 修复前，靠间接推断拼出过两个错误理论。

一个是 stale work 理论。当时看 s1 = a0 + 0x20 的偏移，觉得像某个 work 结构体里 data 字段的位置，就猜崩溃在 ez_master_conn_done_handler 释放 work->data。但偏移推断这东西很脆——取决于结构体怎么对齐、字段多长，换个编译选项偏移就变。而且真正的崩溃点比这个 handler 早得多。

另一个是 authTimer 双路径理论。CONFIG_MEM_DEBUG 的追踪表里抓到过一个 4 字节 authTimer 的 double-free（size:4），就以为找到了崩溃块。可崩溃块明明是 292 字节（a5=0x124），4 字节那条是表里另一条记录，地址还差了 0x10，根本是两个不同的块。

两个理论各自都"看起来合理"，但没有 Call Trace 这种直接证据来证伪。间接推断就像拼图少了几块硬拼，拼出来的图自洽，但可能是错的。

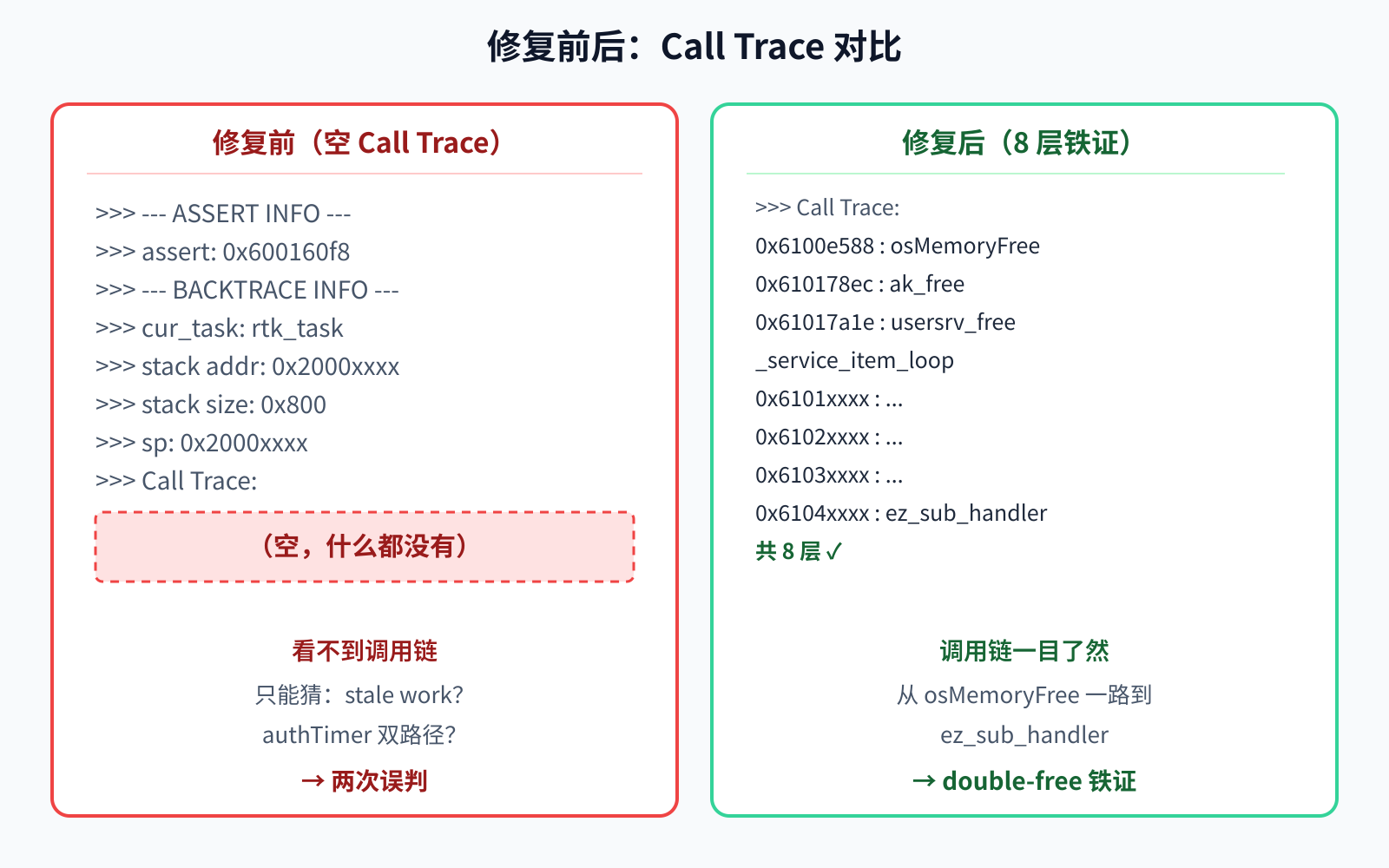

修复回溯后：铁证

修好两个 CMSIS 函数后，2026-08-17 的崩溃日志首次输出完整调用栈：

[D51-AKF] addr:0x600166bc blksize:0x124 caller:0x6100e588   ← ak_free 插桩, bit31=0=已释放
task name:ez_rf_t, stack_addr:0x600156e8                    ← stack_addr≠sp, 回溯修复生效
mepc:0x61021682, ra:0x61023368, sp:0x600160f8
Call Trace:
backtrace:61023364  osMemoryFree          (cmsis_os2.c:661)
backtrace:610178ec  ak_free              (com_malloc.c:132)
backtrace:6100e584  usersrv_free_service_item_loop (ble_gatt.c:976)  ← ak_free(pData)
backtrace:6100e5ec  ble_gatt_usersrv_unregister    (ble_gatt.c:1128)
backtrace:6100ef7e  ble_gatt_deserialize_peer_service (ble_gatt.c:2550)
backtrace:61011458  com_ble_set_discovered_service  (com_ble.c:2437)
backtrace:61024250  ez_ble_gatt_subscribe_internal (ez_ble_adapt.c)
backtrace:610244c2  ez_sub_handler        (ez_ble_adapt.c)

两个铁证确认回溯修好了。一是 stack_addr:0x600156e8 不等于 sp:0x600160f8——修复前两者相等，修复后 stack_addr 返回的是缓冲区基址（低地址），小于 sp。二是 Call Trace: 后面出现了 8 条 backtrace，修复前是空的。

Call Trace 一读就清楚了：崩溃发生在 ez_sub_handler → subscribe_internal → set_discovered_service → deserialize → usersrv_free_service_item_loop → ak_free(pData)，不是之前猜的 ez_master_conn_done_handler，也跟 authTimer 没关系。前面两个误判一次推翻，根因（p_user_service 跨任务无锁竞态）马上就清楚了。

五、修复

改什么

仅 platform/os/FreeRTOS/cmsis_os2.c（OS 适配层，非原厂蓝牙代码）。把两个函数改为与 rtthread 版一致的正确语义：

/// Get stack addr of a thread.
/// \return stack base addr.
uint32_t osThreadGetStackAddr(osThreadId_t thread_id)
{
    /* 返回栈缓冲区基址(最低地址 pxStack), 而非 pxTopOfStack(动态当前sp)。
     * hal_core_trap_intr 用 stack_addr + stack_size 算回溯上界 sp_top(栈缓冲区最高地址)。
     * 栈向下增长(portSTACK_GROWTH=-1), 栈帧位于 [当前sp, 缓冲区顶] 之间, 故 base 必须取
     * pxStack(缓冲区最低地址)。原实现返回 pxTopOfStack(当前sp), 致 sp_top = sp + size
     * 落到 sp 以下, hal_core_backtrace 的 while(ptmp < sp_top) 永假, Call Trace 为空。 */
    return (uint32_t)uxTaskGet_pxStack((TaskHandle_t)thread_id);
}

/// Get stack size of a thread.
/// \return stack size in bytes.
uint32_t osThreadGetStackSize(osThreadId_t thread_id)
{
    /* 返回栈缓冲区总大小(字节) = (pxEndOfStack - pxStack + 1) * sizeof(StackType_t)。
     * pxEndOfStack = pxStack + (depth-1)(高地址, 缓冲区顶), pxStack = 缓冲区基址(低)。
     * 原实现 pxTopOfStack - pxEndOfStack = LOW - HIGH = 负值回绕成巨大 uint32, 致
     * sp_top = stack_addr + size 越界, Call Trace 为空。与 rtthread 版语义对齐。 */
    uint32_t high = (uint32_t)uxTaskGet_pxEndOfStack((TaskHandle_t)thread_id);
    uint32_t low  = (uint32_t)uxTaskGet_pxStack((TaskHandle_t)thread_id);

    return high - low + sizeof(StackType_t);
}

修复后 sp_top 计算

设缓冲区基址 B = pxStack，深度 D 字节。

• stack_addr = B（LOW）
• stack_size = (pxEndOfStack - pxStack + 4) = (B+D-4 - B + 4) = D
• sp_top = B + D = 缓冲区最高地址（顶）

hal_core_backtrace 从 sp_cur（异常帧，当前 sp）往上扫到 sp_top（缓冲区顶），覆盖 [当前sp, 缓冲区顶] 区间内所有栈帧 → 回溯正常。hal_interrupt.c 现有 sp_top = stack_addr + stack_size 无需改动，自动正确。

影响范围

grep 确认 FreeRTOS 版 osThreadGetStackAddr / osThreadGetStackSize 的唯一调用者是 hal_interrupt.c（崩溃回溯），无其他调用者，修复这两个函数无副作用。uxTaskGet_pxStack / uxTaskGet_pxEndOfStack 在 tasks.c 无条件编译、task.h 无条件声明，可直接使用。

验证

编译通过无警告。反汇编确认 osThreadGetStackAddr 尾调用 uxTaskGet_pxStack 返回基址，osThreadGetStackSize 算出 (pxEndOfStack+4) - pxStack = depth*4 = 栈缓冲区总字节数，正确。

设备验证待测：烧录后制造一次崩溃，预期 stack_addr 不再等于 sp（应小于 sp），Call Trace: 后出现真实 backtrace 列表。

六、几点启示

第一，调试基础设施得先于业务定位。ble-D51 绕了三天弯路，根因不在业务多复杂，而在调试工具本身坏了——Call Trace 一空，所有定位都退化成间接推断。回溯修好后，一份日志就定位了根因。所以遇到"崩溃但看不出在哪崩的"，先别急着查业务，先怀疑调试工具。Call Trace 空、打印不出、断点不命中，这些"工具异常"往往比业务 bug 更值得先动手修。

第二，间接推断要警惕"看起来合理"。拿寄存器加反汇编推断内存 layout，很容易拼出"自洽但错误"的理论。s1 = a0 + 0x20 推断成 work 结构体、trace 表里 4 字节那条被当成崩溃块，都是间接证据拼出来的假象。间接证据只能提假设，证不了伪。一旦拿到直接证据（Call Trace、插桩 caller），别犹豫，用它推翻间接推断。

第三，接口语义要对齐文档。osThreadGetStackAddr 注释写 "stack base addr"，实现却返回 pxTopOfStack（当前 sp），文档和实现对不上，就埋了雷。这种"函数名/注释跟实际行为不符"的隐性 bug，在调用者用错之前不会暴露。移植层、适配层的接口尤其要注意语义对齐，必要时找个对照参考（比如本例的 rtthread 版）交叉验证一下。

第四，通用修复惠及全局。这是崩溃调试基础设施的修复，惠及所有任务的异常回溯，不限于 ble-D51。修复前任何任务崩溃 Call Trace 都是空的，只能靠寄存器间接推断；修复后崩溃日志直接给调用栈，是后续所有崩溃定位的前提。改动本身不碰任何业务逻辑，只修正两个 OS 适配函数的返回值语义，风险很低。

下一篇会展开讲 p_user_service 跨任务无锁竞态这个根因本身——Call Trace 修好后，它是怎么被一次定位的。
