文章目录

AS

  • 属于同一个组织管理下的网络集合称为自制系统
  • 一个自制系统往往具有相同的路由管理规范和策略
  • AS通过不同的AS号进行区分，AS号范围原本范围是0-65535，后来进行扩展0-232
  • 中国电信163 AS号：4134
  • 中国电信CN2 AS号：4809
  • 中国网通AS 号：9929

IGP

  • 内部网关协议
  • 执行拓扑发现
    • 当网络发生变化的时候，可以快速的更新路由
  • 尽力完成快速收敛
    • 网络发生变化，到全部设备的路由表都稳定的时间，称为收敛时间
    • IGP协议的收敛速度是路由协议优化的一个衡量标准
  • 需要周期性的更新来确保路由选择信息的精确性
  • 受同一个管理机构的控制
  • 采取了共同的路由选择策略
  • 提供了优先的策略控制能力
    • 控制路由的唯一手段就是度量值

EGP

  • 外部网关协议 主要是为了在AS之间传递路由
  • 早期的时候有协议就叫EGP，后来被淘汰，被BGP替代
  • EGP的路由设备可能各自属于不同的自制系统

一、BGP

  • Border Gateway Protocol 边界网关路由协议（距离矢量）

  • 主要作用是在AS之间传递路由信息

  • 目前BGP有4个版本：V1、V2、V4、V4＋（即MBGP）

  • 为什么使用BGP

    • 大量路由需要承载，IGP只能容纳千条，而BGP可以容纳上万
    • 支撑MPLS/VPN的应用，传递客户VPN路由。
    • 策略能力强，可以很好的实现路由决策与数据控制。

  • BGP使用TCP为传输层协议，TCP端口号为179

  • BGP路由器之间建立TCP连接，这些路由器称为BGP对等体，也叫BGP邻居：EBGP，IBGP

  • 对等体之间交换整个BGP路由表

  • BGP路由器只发送增量更新或者触发更新（不会周期更新）

  • 具有丰富的路径属性

  • BGP通告成千上万的路由，可采用TCP滑动窗口的机制，停止并等待确认前，可以发送65576个字节

  • 比如各个运营商将自己内部的服务地址通过BGP传递到全球，这样不同的运营商都可以访问。

  • 一般来说各个AS不会将所有的地址都上报给BGP
    在这里插入图片描述

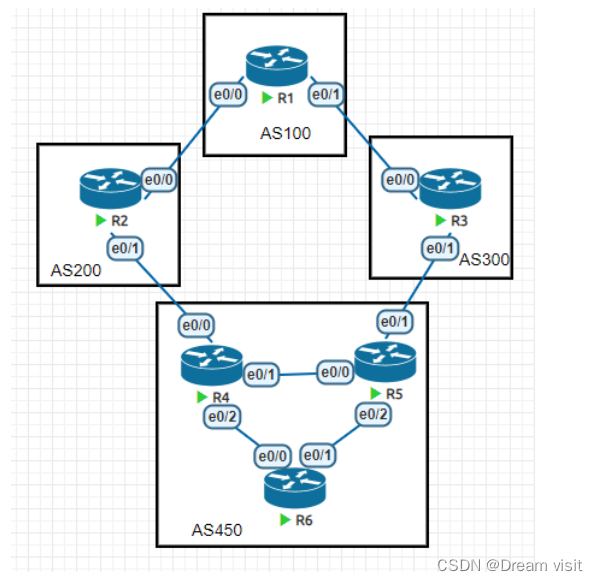

拓扑

在这里插入图片描述

IP地址配置

R1(config)#int lo0
R1(config-if)#ip add 1.1.1.1 255.255.255.0
R1(config-if)#int e0/0
R1(config-if)#ip add 192.168.12.1 255.255.255.0
R1(config-if)#no sh
==============================
R2(config)#int lo0
R2(config-if)#ip add 2.2.2.2 255.255.255.0
R2(config-if)#int e0/0
R2(config-if)#ip add 192.168.12.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#int e0/1
R2(config-if)#ip add 192.168.23.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#int e0/2
R2(config-if)#ip add 192.168.24.2 255.255.255.0
R2(config-if)#no sh
==========================
R3(config)#int lo0
R3(config-if)#ip add 3.3.3.3 255.255.255.0
R3(config-if)#int e0/0
R3(config-if)#ip add 192.168.23.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#int e0/1
R3(config-if)#ip add 192.168.35.3 255.255.255.0
R3(config-if)#no sh
==============================
R4(config)#int lo0
R4(config-if)#ip add 4.4.4.4 255.255.255.0
R4(config-if)#int e0/0
R4(config-if)#ip add 192.168.24.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#int e0/1
R4(config-if)#ip add 192.168.45.4 255.255.255.0
R4(config-if)#no sh
=============================
R5(config)#int lo0
R5(config-if)#ip add 5.5.5.5 255.255.255.0
R5(config-if)#int e0/0
R5(config-if)#ip add 192.168.35.5 255.255.255.0
R5(config-if)#no sh
R5(config-if)#int e0/1
R5(config-if)#ip add 192.168.45.5 255.255.255.0
R5(config-if)#no sh
R5(config-if)#int e0/2
R5(config-if)#ip add 192.168.56.5 255.255.255.0
R5(config-if)#no sh
===========================
R6(config)#int lo0
R6(config-if)#ip add 6.6.6.6 255.255.255.0
R6(config-if)#int e0/0
R6(config-if)#ip add 192.168.56.6 255.255.255.0
R6(config-if)#no sh

AS200中的IGP（OSPF）

这边要注意，在R2和R5的对其他AS的接口，不应启用路由协议，不然就会导致泄漏路由。

R2(config)#int range e0/1-2,lo0
R2(config-if-range)#ip ospf 1 area 0
===============================
R3(config-if)#int range e0/0-1,lo0
R3(config-if-range)#ip ospf 1 area 0
================================
R4(config-if)#int range e0/0-1,lo0
R4(config-if-range)#ip ospf 1 area 0
==================================
R5(config)#int range e0/0-1,lo0
R5(config-if-range)#ip ospf 1 area 0

配置AS之间的BGP协议

首先建立R1和R2的BGP邻居

R1(config)#router bgp 100
R1(config-router)#neighbor 192.168.12.2 remote-as 200
# BGP无法自己发现邻居，要自己去指定邻居关系，因为BGP就不是拿来做拓扑发现作用的，是用来传递现有的路由
================================
R2(config)#router bgp 200
R2(config-router)#neighbor 192.168.12.1 remote-as 100

查看邻居关系

R1#sh ip bgp summary
BGP router identifier 1.1.1.1, local AS number 100
BGP table version is 1, main routing table version 1

Neighbor 	V 	AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
192.168.12.2 4 200 	4 		4 		1 		0 	0 	00:00:09 0
# 一定要确认Up/Down下面有时间，因为BGP summary中会显示所有被指定的邻居，即使从来没建立过
# 所以邻居条目即使有，后面写的never也是无效

建立R5和R6的邻居

R5(config)#router bgp 200
R5(config-router)#neighbor 192.168.56.6 remote 300
=======================
R6(config)#router bgp 300
R6(config-router)#neighbor 192.168.56.5 remote 300
# 这边如果AS号写错了，比如我写成了300
*Apr 5 02:32:30.617: %BGP-3-NOTIFICATION: sent to neighbor 192.168.56.5 passive 2/2 (peer in wrong AS) 2 bytes 00C8
# 如果出现了peer in wrong AS，就说明你配置错误的AS号

查看邻居关系

R6#show ip bgp summary
BGP router identifier 6.6.6.6, local AS number 300
BGP table version is 1, main routing table version 1

Neighbor 	V  AS  MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
192.168.56.5 4 200  5 		5 		1 		0  0   00:01:28 0

然而在AS之间建立连接，肯定是需要链路的冗余，所以直接指定对方的物理接口地址作为邻居也是不稳定的。

建议BGP所有的邻居关系都最好使用环回接口

AS之间不能启动IGP协议，但是可以配置静态路由，可以使用静态路由保障双方环回接口可达性。

R1(config)#ip route 2.2.2.0 255.255.255.0 192.168.12.2
=======================
R2(config)#ip route 1.1.1.0 255.255.255.0 192.168.12.1

检查连通性

R1#ping 2.2.2.2 so 1.1.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds:
Packet sent with a source address of 1.1.1.1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms

两边都设置邻居，并且设置更新源

R1(config)#router bgp 100
R1(config-router)#nei 2.2.2.2 remote 200
R1(config-router)#neighbor 2.2.2.2 update-source Loopback0
=====================
R2(config)#router bgp 200
R2(config-router)#nei 1.1.1.1 remote 100
R2(config-router)#neighbor 1.1.1.1 update-source Loopback0

发现无法建立邻居

R1#sh ip bgp sum
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
2.2.2.2 4 200 0 0 1 0 0 never Idle

我们尝试抓取EBGP邻居之间数据包
在这里插入图片描述
我们发现EBGP邻居默认发出的数据包TTL是1，也就是如果R1发送EBGP邻居消息给R2，根本无法被R2的lo0收到。

如果是EBGP邻居使用环回接口，或者跨网段建立邻居关系，需要设置EBGP多跳。

R1(config)#router bgp 100
R1(config-router)#nei 2.2.2.2 ebgp-multihop
=====================
R2(config)#router bgp 200
R2(config-router)#neighbor 1.1.1.1 ebgp-multihop

配置AS200内部的BGP协议

BGP使用端口号179/tcp来发送各种信息，消息基于4层传递，可以穿越广播域(之前的广播，组播都是不可以的)，所以BGP可以跨设备建立邻居关系，在现实中也是这样，BGP设备在地理上可能处于不同的地方，但是可以互相建立邻居，最终组成覆盖全球大网。

R2和R5建立邻居就可以了，但是R5有两个接口都可以到达R2，那R2在指定邻居时候，选择R5的接口就比较重要。

由于物理接口的稳定性不如环回接口。所以我们一般使用环回接口作为BGP邻居地址。

比如R5的e0/0,e0/1任何一个接口失效了，R2依旧可以访问R5的环回接口。

R2(config)#router bgp 200
R2(config-router)#neighbor 5.5.5.5 remote 200
=======================
R5(config)#router bgp 200
R5(config-router)#neighbor 2.2.2.2 remote 200

等待一段时间之后，发现R2和R5无法建立邻居，通过 debug bgp all ，发现R5是通过 192.168.45.5尝试与对方建立邻居的，但是R2只认5.5.5.5作为源地址。

*Apr 5 02:42:13.641: BGP: 2.2.2.2 open active, local address 192.168.45.5

所以需要指定建立邻居的时候路由更新的源接口

R2(config)#router bgp 200
R2(config-router)#neighbor 5.5.5.5 update-source lo0
===================
R5(config)#router bgp 200
R5(config-router)#nei 2.2.2.2 up lo0

检查邻居关系

R5#sh ip bgp summary
BGP router identifier 5.5.5.5, local AS number 200
BGP table version is 1, main routing table version 1

Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
2.2.2.2 4 200 4 4 1 0 0 00:00:58 0
192.168.56.6 4 300 18 18 1 0 0 00:13:06 0

BGP路由的传递

由于BGP并不是用来发现拓扑的，所以BGP在建立邻居的时候不会传递任何条目。

我们需要手动的将需要传递的路由加入BGP表，才可以被传递

我们将R1的lo0和R6的lo0作为通信的双方，将路由加入BGP表

R1(config)#router bgp 100
R1(config-router)#network 1.1.1.0 mask 255.255.255.0
===============================================
R6(config)#router bgp 300
R6(config-router)#netw 6.6.6.0 mask 255.255.255.0

在R2上检查路由

R2#show ip route bgp
	1.0.0.0/24 is subnetted, 1 subnets
B 1.1.1.0 [20/0] via 192.168.12.1, 00:01:18

在R5上检查路由

R5#show ip route bgp
	6.0.0.0/24 is subnetted, 1 subnets
B 6.6.6.0 [20/0] via 192.168.56.6, 00:01:07

发现R2和R5都各自学到了不同的路由，但是没有互相交换条目，检查R5的bgp表。

bgp表里面存放了BGP收到的所有条目，以及条目的属性，即使是无效的条目都会存在。

R5#show ip bgp
	Network Next Hop Metric LocPrf Weight Path
* i 1.1.1.0/24 192.168.12.1 0 100 0 100 i
*> 6.6.6.0/24 192.168.56.6 0 0 300 i

R5虽然收到了 1.1.1.0/24 条目，但是 Next Hop 无效。因为R5并不知道AS100中地址。

IGP是Router—-Router的协议，所以在一个条目传递到下一台路由器的时候，下一跳会被改成之前路由器的地址。

BGP是AS—-AS的协议，所以在一个条目传递到下一个AS的时候，下一跳会被改成之前AS的出去地址，BGP条目在AS内部传递的时候默认下一跳不变。

所以在AS边缘的路由器需要将条目的下一跳改为自己

R2(config)#router bgp 200
R2(config-router)#nei 5.5.5.5 next-hop-self
==================
R5(config)#router bgp 200
R5(config-router)#nei 2.2.2.2 next-hop-self

查看R5的BGP表，发现下一跳已经被改变

R5#sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
*>i 1.1.1.0/24 2.2.2.2 0 100 0 100 i
*> 6.6.6.0/24 192.168.56.6 0 0 300 i

查看R5的路由表

R5#sh ip route bgp
	1.0.0.0/24 is subnetted, 1 subnets
B 1.1.1.0 [200/0] via 2.2.2.2, 00:00:34
	6.0.0.0/24 is subnetted, 1 subnets
B 6.6.6.0 [20/0] via 192.168.56.6, 00:06:44

查看R1和R6的路由表

R1#show ip route bgp
	6.0.0.0/24 is subnetted, 1 subnets
B 6.6.6.0 [20/0] via 192.168.12.2, 00:00:40
=========================
R6#sh ip route bgp
	1.0.0.0/24 is subnetted, 1 subnets
B 1.1.1.0 [20/0] via 192.168.56.5, 00:01:16

尝试在R6上 ping 1.1.1.1 source 6.6.6.6

结果并不通，逐条分析流量的源目的IP地址发现了原因。

当R1和R6互相通信的时候，R3和R4没有参与BGP，所以学不到BGP路由条目，当流量经过R3和R4的时候，就会被丢弃。

这个情况在BGP中很常见，我们称为路由黑洞，解决的方法有很多，看具体的情况。

二、BGP邻居

R5#show ip bgp summary
Neighbor V AS  MsgRcvd MsgSent TblVer InQ OutQ 	Up/Down  State/PfxRcd
2.2.2.2  4 200  29 		30 		11 		0 	0 	00:21:23 	1
6.6.6.6  4 300  7 		8 		11 		0 	0 	00:02:47 	1
  • Neighbor
    • 建立邻居的设备Router-ID
  • V
    • 版本，默认是v4
  • AS
    • 邻居所属的AS号
  • MsgRcvd MsgSent
    • 收到和发送的消息计数
  • TblVer
    • 最后一次邻居表版本号
  • InQ OutQ
    • 进站和出站队列，正常情况下是0，表示等待被处理的数据
    • 如果非0，表示网络发生拥塞
  • Up/Down
    • 邻居建立的时间
    • 没有建立过的邻居会写never
  • State/PfxRcd

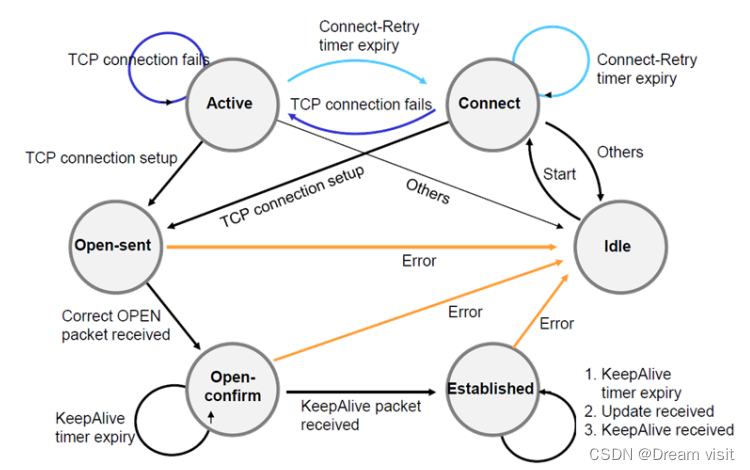

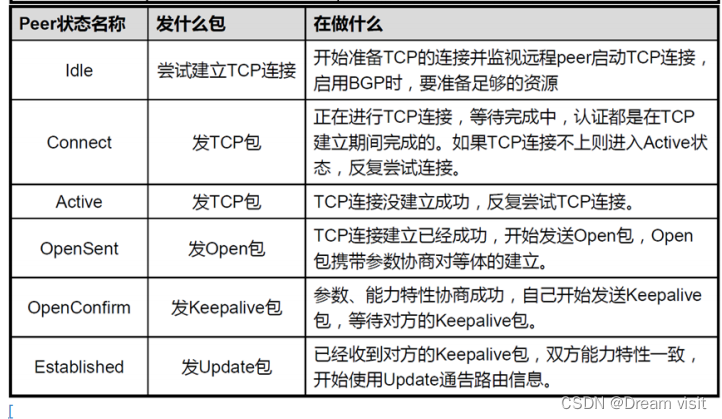

    • 状态请参见下面的邻居状态表
    • 前缀是表示从这个邻居学到的路由数量
  • BGP显式的配置每个邻居，邻居之间建立TCP关系，默认每隔60S发送一次BGP/TCP存活消息，保持时间为180S
  • BGP触发更新，增量更新

分类

BGP对等体（peer）也叫BGP邻居，建立基于TCP

  • IBGP邻居关系
    • 位于同一个自治系统（AS）的路由器之间的BGP邻接关系
    • 通过IBGP学到的路由管理距离为200
    • 从IBGP学到的路由不会传递给其他的IBGP的邻居
    • 如果开启了BGP同步，那么没有在IGP学习到的路由，BGP也不会用
    • IBGP邻居传递路由默认不会修改下一条地址为发出的那台路由器
    • 建立IBGP邻接关系，满足的条件
      • 自治系统号相同
      • 定义邻居建立TCP会话
      • IBGP邻居可达
        • 这边测试可达性的时候，必须在ping后面加上source，因为BGP邻居看重源地址。
  • EBGP邻居关系
    • BGP位于不同自治系统（AS）的路由器之间的BGP邻接关系
    • 通过EBGP学习到的路由管理距离为20
    • EBGP邻居为了安全考虑，传递的数据包中的TTL值默认为1
    • EBGP邻居传递路由默认会修改下一条地址为发出的那台路由器
    • 建立EBGP邻接关系，必须满足三个条件
      • EBGP之间自治系统号不同
      • 定义邻居建立TCP会话
      • neighbor中指定的IP地址要可达

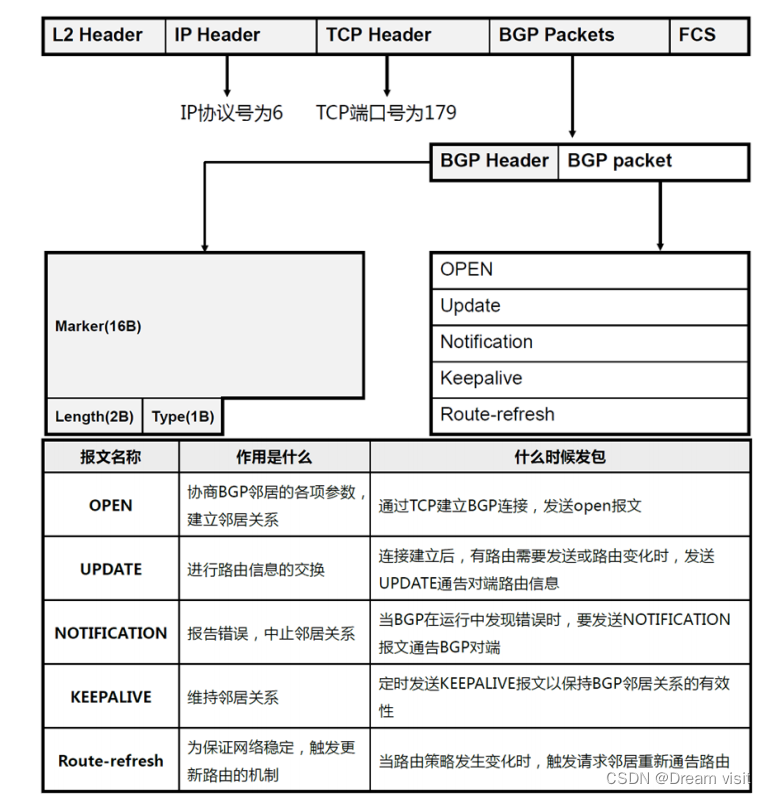

三、BGP消息类型

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

四、BGP同步

  • BGP路由器不应使用通过IBGP获悉的路由或将其通告给外部邻居，除非该路由是本地的或通过IGP获悉的。

  • 正常情况下，如果通过IGP学到了路由条目，就没必要用BGP了，所以BGP默认是关闭的，也不去打开

R2(config)#router bgp 200
R2(config-router)#synchronization

五、BGP表

R5#show ip bgp
BGP table version is 11, local router ID is 5.5.5.5
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
		r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
		x best-external, a additional-path, c RIB-compressed,
		t secondary path,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

Network 		Next Hop 	Metric LocPrf 	Weight Path
*>i 1.1.1.0/24 	2.2.2.2 	0 		100 		0  100 i
*> 6.6.6.0/24 	6.6.6.6 	0 					0  300 i

BGP表中会保存着路由器通过BGP学习到所有路由条目和自己产生的BGP条目

  • *
    • 表示有效的
  • >
    • 最佳的，有了>才可以进入路由表
  • i
    • 表示是ibgp邻居发过来的
  • Network
    • 网段和前缀长度
  • Next Hop
    • 下一跳信息
  • Metric
    • 度量值
    • 默认情况下本地产生的路由条目是0
    • EBGP邻居传递过来的条目是空
  • LocPrf
    • 本地优先级
    • 用于告知内部路由器如何优选离开本AS
  • Weight
    • 用于告诉自己如何选择最优路由
    • 自己产生的条目权重为32768
    • 学来的条目权重为0
  • Path
    • 里面记录了路由条目经历过的所有AS号
    • 用来防止路由条目被自己重复学习了
    • 最后的一个字母，表示了这条路由出身
      • i
        • 起源于IGP
        • 是被管理员手动放进来的
      • e
        • 起源于egp协议(然而这个协议已经消失)
      • ?
        • 未知来源
        • 比如重发布会丢失起源信息

六、BGP维护

硬重置（很不推荐）

clear ip bgp *

因为会删除所有BGP邻居，然后重新建立，由于BGP条目非常的多，这么做可能导致断网，或者导致邻居无法再次建立。

软重置（推荐）

R5#clear ip bgp * soft in/out

软重置分为两种：

  • in
    • 发送route-refresh消息给邻居，然后邻居发送最新的路由条目，来刷新自己的路由表
    • 这个过程中，在更新之前不会删除路由表条目
  • out
    • 发送route-refresh给邻居，告诉邻居我们要给你发送新的路由条目
    • 邻居收到了之后可能会处理

七、BGP路由黑洞解决

路由黑洞在上面已经产生，解决方案多样

全互联

将R2-R3-R4-R5之间的直连线路都建立邻居关系

先删除R2-R5的邻居关系

R2(config)#router bgp 200
R2(config-router)#no nei 5.5.5.5
=============
R5(config)#router bgp 200
R5(config-router)#no nei 2.2.2.2

建立邻居关系

R2(config)#router bgp 200
R2(config-router)#nei 3.3.3.3 remote 200
R2(config-router)#nei 3.3.3.3 up lo0
R2(config-router)#nei 3.3.3.3 next-hop-self
R2(config-router)#nei 4.4.4.4 remote 200
R2(config-router)#nei 4.4.4.4 up lo0
R2(config-router)#nei 4.4.4.4 next-hop-s
===================
R3(config)#router bgp 200
R3(config-router)#nei 2.2.2.2 remote 200
R3(config-router)#nei 2.2.2.2 up lo0
R3(config-router)#nei 5.5.5.5 remote 200
R3(config-router)#nei 5.5.5.5 up lo0
================
R4(config)#router bgp 200
R4(config-router)#nei 2.2.2.2 remote 200
R4(config-router)#nei 2.2.2.2 up lo0
R4(config-router)#nei 5.5.5.5 remote 200
R4(config-router)#nei 5.5.5.5 up lo0
===================
R5(config)#router bgp 200
R5(config-router)#nei ibgp peer-group
R5(config-router)#nei ibgp remote 200
R5(config-router)#nei ibgp next-hop-s
R5(config-router)#nei ibgp up lo0
R5(config-router)#nei 3.3.3.3 peer ibgp
R5(config-router)#nei 4.4.4.4 peer ibgp

使用对等体组，将需要相同配置的邻居加入，可以简便配置。

下面我们检查R3和R4的路由表，发现可以学习到1.1.1.0/24和6.6.6.0/24

R3#sh ip route bgp
	1.0.0.0/24 is subnetted, 1 subnets
B 1.1.1.0 [200/0] via 2.2.2.2, 00:03:29
	6.0.0.0/24 is subnetted, 1 subnets
B 6.6.6.0 [200/0] via 5.5.5.5, 00:01:30
=============================
R4#sh ip route bgp
	1.0.0.0/24 is subnetted, 1 subnets
B 1.1.1.0 [200/0] via 2.2.2.2, 00:02:00
	6.0.0.0/24 is subnetted, 1 subnets
B 6.6.6.0 [200/0] via 5.5.5.5, 00:01:50

下面检查R1–R6连通性

R1#ping 6.6.6.6 so 1.1.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 6.6.6.6, timeout is 2 seconds:
Packet sent with a source address of 1.1.1.1
.....
Success rate is 0 percent (0/5)

通过BGP表中的Path属性可以让路由条目在AS之间防环。但是在AS中，这个Path是不变的。所以BGP有ibgp水平分割(从任何IBGP邻居学来的路由信息都不再向任何IBGP路由器转发)的机制，来防止路由条目在AS内环路。

  • 收到一个路由条目
    • 如果是ebgp邻居给我的，那么将发送给所有的BGP邻居
    • 如果是ibgp邻居给我的，那么将不会发送给任何一个ibgp邻居，只给ebgp邻居

可以在R2—R5之间建立邻居关系，这样就可以学到路由条目了

R2(config)#router bgp 200
R2(config-router)#nei 5.5.5.5 remote 200
R2(config-router)#nei 5.5.5.5 up lo0
R2(config-router)#nei 5.5.5.5 next-hop-s
=====================
R5(config)#router bgp 200
R5(config-router)#nei 2.2.2.2 peer ibgp

检查连通性

R1#ping 6.6.6.6 so 1.1.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 6.6.6.6, timeout is 2 seconds:
Packet sent with a source address of 1.1.1.1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms

但是全互联在实际应用中几乎无法实现，因为不是所有的设备都支持BGP的，即使支持BGP，性能也不够处理千万级别的条目。

而且全互联配置和维护极其麻烦，如果你有100台路由器，想全互联，那么需要建立9900个邻居关系，并且更新将会是一场网络风暴。

BGP路由重发步仅IGP

删除AS200中的BGP

no router bgp 200

然后R2和R5建立邻居关系

R2(config)#router bgp 200
R2(config-router)#nei 5.5.5.5 remote 200
R2(config-router)#nei 5.5.5.5 up lo0
R2(config-router)#nei 5.5.5.5 next-hop-s
R2(config-router)#nei 1.1.1.1 remote 100
R2(config-router)#nei 1.1.1.1 up lo0
R2(config-router)#nei 1.1.1.1 eb
===================
R5(config)#router bgp 200
R5(config-router)#nei 2.2.2.2 remote 200
R5(config-router)#nei 2.2.2.2 up lo0
R5(config-router)#nei 2.2.2.2 next-hop-s
R5(config-router)#nei 6.6.6.6 remote 300
R5(config-router)#nei 6.6.6.6 up lo0
R5(config-router)#nei 6.6.6.6 eb

在R2和R5上重发布BGP条目到IGP中，让IGP学习到，来消除路由黑洞

R2(config)#router ospf 1
R2(config-router)#redistribute bgp 200 subnets
============
R5(config)#router ospf 1
R5(config-router)#redistribute bgp 200 subnets

检查R3R4的路由表

R3#sh ip route ospf
	1.0.0.0/24 is subnetted, 1 subnets
O E2 1.1.1.0 [110/1] via 192.168.23.2, 00:01:01, Ethernet0/0
	2.0.0.0/32 is subnetted, 1 subnets
O 2.2.2.2 [110/11] via 192.168.23.2, 00:05:10, Ethernet0/0
	4.0.0.0/32 is subnetted, 1 subnets
O 4.4.4.4 [110/21] via 192.168.35.5, 00:05:10, Ethernet0/1
		[110/21] via 192.168.23.2, 00:05:10, Ethernet0/0
	5.0.0.0/32 is subnetted, 1 subnets
O 5.5.5.5 [110/11] via 192.168.35.5, 00:05:10, Ethernet0/1
	6.0.0.0/24 is subnetted, 1 subnets
O E2 6.6.6.0 [110/1] via 192.168.35.5, 00:00:40, Ethernet0/1
O 192.168.24.0/24 [110/20] via 192.168.23.2, 00:05:10, Ethernet0/0
O 192.168.45.0/24 [110/20] via 192.168.35.5, 00:05:10, Ethernet0/1
====================
R4#sh ip route ospf
	1.0.0.0/24 is subnetted, 1 subnets
O E2 1.1.1.0 [110/1] via 192.168.24.2, 00:01:18, Ethernet0/0
	2.0.0.0/32 is subnetted, 1 subnets
O 2.2.2.2 [110/11] via 192.168.24.2, 00:05:24, Ethernet0/0
	3.0.0.0/32 is subnetted, 1 subnets
O 3.3.3.3 [110/21] via 192.168.45.5, 00:05:24, Ethernet0/1
		[110/21] via 192.168.24.2, 00:05:24, Ethernet0/0
	5.0.0.0/32 is subnetted, 1 subnets
O 5.5.5.5 [110/11] via 192.168.45.5, 00:05:24, Ethernet0/1
	6.0.0.0/24 is subnetted, 1 subnets
O E2 6.6.6.0 [110/1] via 192.168.45.5, 00:00:57, Ethernet0/1
O 192.168.23.0/24 [110/20] via 192.168.24.2, 00:05:24, Ethernet0/0
O 192.168.35.0/24 [110/20] via 192.168.45.5, 00:05:24, Ethernet0/1

检查连通性

R1#ping 6.6.6.6 so 1.1.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 6.6.6.6, timeout is 2 seconds:
Packet sent with a source address of 1.1.1.1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms

但是IGP在真实场景中，可能处理不了BGP庞大的路由条目，导致本职工作受到影响。

这样做了之后，也将外部的条目引入了内部路由协议，可能导致一系列问题。

路由反射器

删除R2R5的BGP邻居，并且删除重发布操作

R2(config)#router ospf 1
R2(config-router)#no redistribute bgp 200 subnets
R2(config-router)#router bgp 200
R2(config-router)#no nei 5.5.5.5
============
R5(config)#router ospf 1
R5(config-router)#no redistribute bgp 200 subnets
R5(config-router)#router bgp 200
R5(config-router)#no nei 2.2.2.2

在发生ibgp水平分割无法将条目再次发送给ibgp邻居的时候，可以将对方设置为路由反射器客户端，这样就可以打破一次水平分割机制。

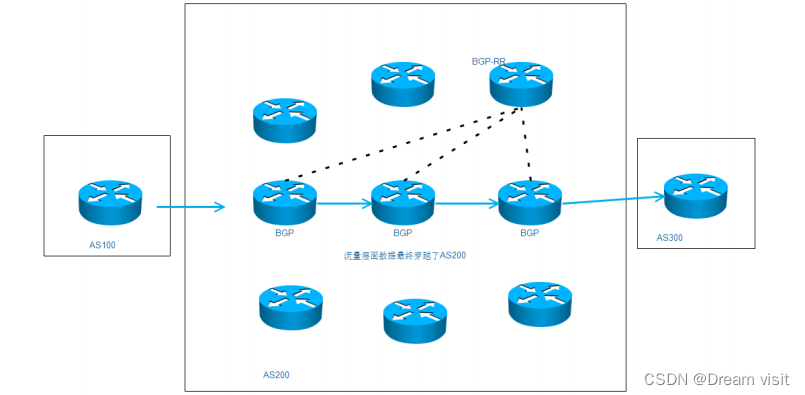

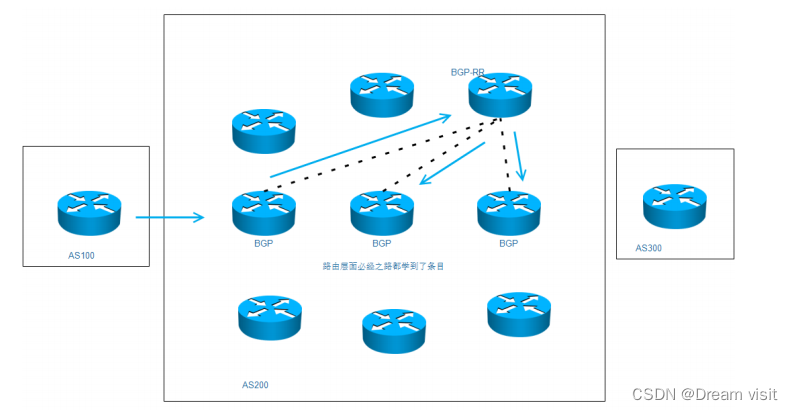

在实际应用中，我们在一个AS中，选择一个路由器作为反射器，然后其他的BGP路由全部都和这个反射器做邻居，有任何路由更新，都只发给反射器，再由反射器发送给所有的ibgp邻居。
在这里插入图片描述
在这里插入图片描述
如果再由100台路由器，那么只需要挑选节点，和路由反射器建立邻居即可，即使都需要加入BGP，那也不过99个邻居关系。

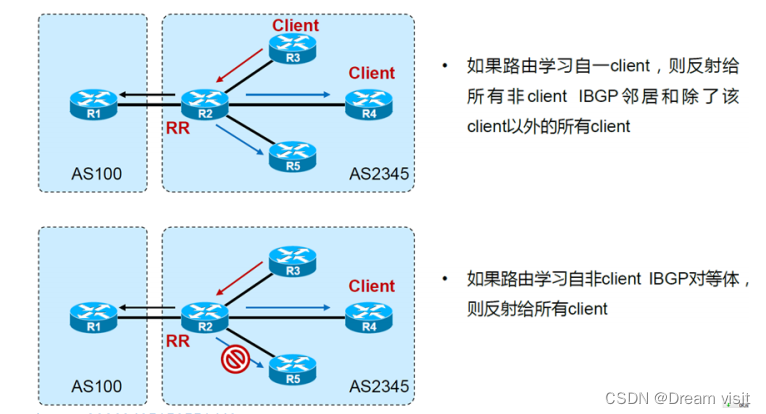

下图是规则的补充
在这里插入图片描述
之前的路由黑洞实验，我们选择R3作为路由反射器，其他路由器都和R3建立邻居。

R2&R4&R5
router bgp 200
nei 3.3.3.3 remote 200
nei 3.3.3.3 up lo0
nei 3.3.3.3 next-hop-s # R4不需要这条
===============
R3
R3(config)#router bgp 200
R3(config-router)#nei as200 peer
R3(config-router)#nei as200 remote 200
R3(config-router)#nei as200 up lo0
R3(config-router)#nei as200 route-reflector-client
R3(config-router)#nei 2.2.2.2 peer as200
R3(config-router)#nei 4.4.4.4 peer as200
R3(config-router)#nei 5.5.5.5 peer as200

检查连通性

R1#ping 6.6.6.6 so 1.1.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 6.6.6.6, timeout is 2 seconds:
Packet sent with a source address of 1.1.1.1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms

八、BGP常见属性

BGP属性分类

  • 公认属性 Well-Known（所有路由器都必须认识）
    • 公认强制属性Well-known mandatory(所有路由在更新的时候，都必须携带，如果不携带，直接报错)
    • 公认自由决定属性Well-known discretionary(可以更新的时候不携带)
  • 可选属性 Optional(路由器可以不识别)
    • 可选传递的Optional transitive（建议将这个属性传递下去）
    • 可选非传递的Optional non-transitive（建议这个属性不传递）

拓扑

在这里插入图片描述
初始配置

===============R1===============
interface Loopback0
  no shutdown
  ip address 1.1.1.1 255.255.255.0
!
interface Ethernet0/0
  no shutdown
  ip address 192.168.12.1 255.255.255.0
!
interface Ethernet0/1
  no shutdown
  ip address 192.168.13.1 255.255.255.0

router bgp 100
  bgp log-neighbor-changes
  network 1.1.1.0 mask 255.255.255.0
  neighbor 2.2.2.2 remote-as 200
  neighbor 2.2.2.2 ebgp-multihop 255
  neighbor 2.2.2.2 update-source Loopback0
  neighbor 3.3.3.3 remote-as 300
  neighbor 3.3.3.3 ebgp-multihop 255
  neighbor 3.3.3.3 update-source Loopback0

ip route 2.2.2.2 255.255.255.255 192.168.12.2
ip route 3.3.3.3 255.255.255.255 192.168.13.3
===============R2===============
interface Loopback0
  no shutdown
  ip address 2.2.2.2 255.255.255.0
!
interface Ethernet0/0
  no shutdown
  ip address 192.168.12.2 255.255.255.0
!
interface Ethernet0/1
  no shutdown
  ip address 192.168.24.2 255.255.255.0

router bgp 200
  bgp log-neighbor-changes
  network 2.2.2.0 mask 255.255.255.0
  neighbor 1.1.1.1 remote-as 100
  neighbor 1.1.1.1 ebgp-multihop 255
  neighbor 1.1.1.1 update-source Loopback0
  neighbor 4.4.4.4 remote-as 450
  neighbor 4.4.4.4 ebgp-multihop 255
  neighbor 4.4.4.4 update-source Loopback0

ip route 1.1.1.1 255.255.255.255 192.168.12.1
ip route 4.4.4.4 255.255.255.255 192.168.24.4
===============R3===============
interface Loopback0
  no shutdown
  ip address 3.3.3.3 255.255.255.0
!
interface Ethernet0/0
  no shutdown
  ip address 192.168.13.3 255.255.255.0
!
interface Ethernet0/1
  no shutdown
  ip address 192.168.35.3 255.255.255.0

router bgp 300
  bgp log-neighbor-changes
  network 3.3.3.0 mask 255.255.255.0
  neighbor 1.1.1.1 remote-as 100
  neighbor 1.1.1.1 ebgp-multihop 255
  neighbor 1.1.1.1 update-source Loopback0
  neighbor 5.5.5.5 remote-as 450
  neighbor 5.5.5.5 ebgp-multihop 255
  neighbor 5.5.5.5 update-source

ip route 1.1.1.1 255.255.255.255 192.168.13.1
ip route 5.5.5.5 255.255.255.255 192.168.35.5
===============R4===============
interface Loopback0
  no shutdown
  ip address 4.4.4.4 255.255.255.0
  ip ospf 1 area 0
!
interface Ethernet0/0
  no shutdown
  ip address 192.168.24.4 255.255.255.0
!
interface Ethernet0/1
  no shutdown
  ip address 192.168.45.4 255.255.255.0
  ip ospf 1 area 0
!
interface Ethernet0/2
  no shutdown
  ip address 192.168.46.4 255.255.255.0
  ip ospf 1 area 0

router bgp 450
  bgp log-neighbor-changes
  network 4.4.4.0 mask 255.255.255.0
  neighbor 2.2.2.2 remote-as 200
  neighbor 2.2.2.2 ebgp-multihop 255
  neighbor 2.2.2.2 update-source Loopback0
  neighbor 6.6.6.6 remote-as 450
  neighbor 6.6.6.6 update-source Loopback0
  neighbor 6.6.6.6 next-hop-self

ip route 2.2.2.2 255.255.255.255 192.168.24.2
===============R5===============
interface Loopback0
  no shutdown
  ip address 5.5.5.5 255.255.255.0
  ip ospf 1 area 0
!
interface Ethernet0/0
  no shutdown
  ip address 192.168.45.5 255.255.255.0
  ip ospf 1 area 0
!
interface Ethernet0/1
  no shutdown
  ip address 192.168.35.5 255.255.255.0
!
interface Ethernet0/2
  no shutdown
  ip address 192.168.56.5 255.255.255.0
  ip ospf 1 area 0

router bgp 450
  bgp log-neighbor-changes
  network 5.5.5.0 mask 255.255.255.0
  neighbor 3.3.3.3 remote-as 300
  neighbor 3.3.3.3 ebgp-multihop 255
  neighbor 3.3.3.3 update-source Loopback0
  neighbor 6.6.6.6 remote-as 450
  neighbor 6.6.6.6 update-source Loopback0
  neighbor 6.6.6.6 next-hop-self

ip route 3.3.3.3 255.255.255.255 192.168.35.3
===============R6===============
interface Loopback0
  no shutdown
  ip address 6.6.6.6 255.255.255.0
  ip ospf 1 area 0
!
interface Ethernet0/0
  no shutdown
  ip address 192.168.46.6 255.255.255.0
  ip ospf 1 area 0
!
interface Ethernet0/1
  no shutdown
  ip address 192.168.56.6 255.255.255.0
  ip ospf 1 area 0

router bgp 450
  bgp log-neighbor-changes
  network 6.6.6.0 mask 255.255.255.0
  neighbor 4.4.4.4 remote-as 450
  neighbor 4.4.4.4 update-source Loopback0
  neighbor 4.4.4.4 route-reflector-client
  neighbor 5.5.5.5 remote-as 450
  neighbor 5.5.5.5 update-source Loopback0
  neighbor 5.5.5.5 route-reflector-client

权重（weight）

  • 思科私有的，不过其他厂商也有，只是名字不一样
  • 在路由器本地配置，只提供本地路由策略，不会传播给任何BGP邻居
  • 范围：0~65535；越大越优先
  • 路由器本地始发的路径默认权重为32768，从其他BGP邻居学习到的为0
    查看R4关于1.1.1.1的bgp表，发现其实可以有两条路线去往，R4优选从2.2.2.2走。
R4#sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
* i 1.1.1.0/24 5.5.5.5 0 100 0 300 100 i
*> 2.2.2.2 0 200 100 i
*> 2.2.2.0/24 2.2.2.2 0 0 200 i
*>i 3.3.3.0/24 5.5.5.5 0 100 0 300 i
*> 4.4.4.0/24 0.0.0.0 0 32768 i
*>i 5.5.5.0/24 5.5.5.5 0 100 0 i

我们修改5.5.5.5这条路线的权重，可以影响R4的选路

R4(config)#router bgp 450
R4(config-router)#nei 5.5.5.5 weight 10
R4#clear ip bgp * so in
R4#show ip bgp
	Network Next Hop Metric LocPrf Weight Path
*>i 1.1.1.0/24 5.5.5.5 0 100 10 300 100 i
* 2.2.2.2 0 200 100 i
*> 2.2.2.0/24 2.2.2.2 0 0 200 i
*>i 3.3.3.0/24 5.5.5.5 0 100 10 300 i
*> 4.4.4.0/24 0.0.0.0 0 32768 i
*>i 5.5.5.0/24 5.5.5.5 0 100 10 i

可以看到凡是5.5.5.5学习的条目权重都被修改了，影响整个邻居，正常情况下不推荐使用。

R4(config)#router bgp 450
R4(config-router)#no nei 5.5.5.5 weight 10

可以使用route-map对特定路由的权重进行修改

R4(config)#access-list 1 permit 1.1.1.0

R4(config)#route-map R5 per
R4(config-route-map)#mat ip ad 1
R4(config-route-map)#set weight 10
R4(config)#route-map R5 per 20

R4(config)#router bgp 450
R4(config-router)#nei 5.5.5.5 route-map R5 in
R4(config-router)#do clea ip bgp * so in
R4(config-router)#do sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
*>i 1.1.1.0/24 5.5.5.5 0 100 10 300 100 i
* 2.2.2.2 0 200 100 i
*> 2.2.2.0/24 2.2.2.2 0 0 200 i
*>i 3.3.3.0/24 5.5.5.5 0 100 0 300 i
*> 4.4.4.0/24 0.0.0.0 0 32768 i
*>i 5.5.5.0/24 5.5.5.5 0 100 0 i

本地优先级（local preference）

  • 公认自由决定属性
  • 告诉AS中的路由器，哪条路径是离开AS的首选路径
  • LP越高路径越优
  • 只发送给IBGP邻居，而不能传递给EBGP邻居
  • 默认本地优先级为100

将上面的实验环境还原

R6#sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
* i 1.1.1.0/24 5.5.5.5 0 100 0 300 100 i
*>i 4.4.4.4 0 100 0 200 100 i
*>i 2.2.2.0/24 4.4.4.4 0 100 0 200 i
*>i 3.3.3.0/24 5.5.5.5 0 100 0 300 i
*>i 4.4.4.0/24 4.4.4.4 0 100 0 i
*>i 5.5.5.0/24 5.5.5.5 0 100 0 i
*> 6.6.6.0/24 0.0.0.0 0 32768 i

可以看到R6去往 1.1.1.0/24 可以有两个路线，现在选择的是 4.4.4.4 。我们可以在R5上略施手段让R6选择从R5走，在R5上修改更新给R6路由的本地优先级。

R5(config)#router bgp 450
R5(config-router)#bgp default local-preference 500
R5(config-router)#do clea ip bgp * so out

查看R6的BGP表

R6#sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
*>i 1.1.1.0/24 5.5.5.5 0 500 0 300 100 i
*>i 2.2.2.0/24 4.4.4.4 0 100 0 200 i
*>i 3.3.3.0/24 5.5.5.5 0 500 0 300 i
*>i 4.4.4.0/24 4.4.4.4 0 100 0 i
*>i 5.5.5.0/24 5.5.5.5 0 500 0 i
*> 6.6.6.0/24 0.0.0.0 0 32768 i

如果想设置某台路由器作为整个AS的优选出口，可以修改默认的本地优先级

如果只是想改某一条路由的路径，建议用route-map

R5(config)#access-list 1 permit 1.1.1.0
R5(config)#route-map R6 per
R5(config-route-map)#mat ip add 1
R5(config-route-map)#set local-preference 110
R5(config-route-map)#exit
R5(config)#route-map R6 per 20
R5(config-route-map)#router bgp 450
R5(config-router)#nei 6.6.6.6 route-map R6 out
R5(config-router)#do clea ip bgp * so out

查看R6的BGP表

R6#sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
*>i 1.1.1.0/24 5.5.5.5 0 110 0 300 100 i
*>i 2.2.2.0/24 4.4.4.4 0 100 0 200 i
*>i 3.3.3.0/24 5.5.5.5 0 100 0 300 i
*>i 4.4.4.0/24 4.4.4.4 0 100 0 i
*>i 5.5.5.0/24 5.5.5.5 0 100 0 i
*> 6.6.6.0/24 0.0.0.0 0 32768 i

AS_PATH

  • 公认强制属性

  • 是前往目标网络的路由经过的自制系统号列表，通告该路由的自治系统号位于列表末尾

  • 作用：确保无环，通告给EBGP时会加上自己的AS号；通告给IBGP时不修改AS-path

  • 只有在AS之间传递的时候才会发生变化，如果AS_PATH中有自己的AS号，那么就不学习不传递

如果R1不想让AS450学习到 1.1.1.0 这个条目，我们可以在AS_PATH中手动加上AS450

首先在R2上查看一下 1.1.1.0 的AS_PATH，只有AS100

R2#sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.0/24 1.1.1.1 0 0 100 i

在R1上配置 1.1.1.0 离开AS100的 route-map 追加AS450

R1(config)#access-list 1 permit 1.1.1.0
R1(config)#route-map AS100out per
R1(config-route-map)#ma ip add 1
R1(config-route-map)#set as-path prepend 450
R1(config-route-map)#exit
R1(config)#route-map AS100out per 20
R1(config-route-map)#router bgp 100
R1(config-router)#nei 2.2.2.2 route-map AS100out out
R1(config-router)#nei 3.3.3.3 route-map AS100out out
R1(config-router)#do clea ip bgp * so out

在R2上再次查看 1.1.1.0 的AS_PATH

R2#sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.0/24 1.1.1.1 0 0 100 450 i

我们发现AS450中就学习不到这个条目了

R6#show ip bgp
	Network Next Hop Metric LocPrf Weight Path
*>i 2.2.2.0/24 4.4.4.4 0 100 0 200 i
*>i 3.3.3.0/24 5.5.5.5 0 100 0 300 i
*>i 4.4.4.0/24 4.4.4.4 0 100 0 i
*>i 5.5.5.0/24 5.5.5.5 0 100 0 i
*> 6.6.6.0/24 0.0.0.0 0 32768 i

AS_PATH也可以用于路径好坏的判断，如果去往同一个目的地，权重和本地优先级都一样，那么可能会根据AS_PATH长度来判断哪条路径最佳。AS_PATH越短表示离目的地越近，路线越优。

还原实验环境，查看R6的bgp表，我们通过修改AS_PATH长度来影响路线选择

R6#sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
*>i 1.1.1.0/24 4.4.4.4 0 100 0 200 100 i
* i 5.5.5.5 0 100 0 300 100 i

在R2上修改交给R4的 1.1.1.0 路由，增加AS_PATH长度，为了防止对其他的AS造成影响，所以推荐追加的AS号为自己的AS号，比如R2就追加200

R2(config)#access-list 1 permit 1.1.1.0
R2(config)#route-map R4out per
R2(config-route-map)#ma ip add 1
R2(config-route-map)#set as pre 200 200 200
R2(config-route-map)#route-map R4out per 20
R2(config-route-map)#router bgp 200
R2(config-router)#nei 4.4.4.4 route-map R4out out
R2(config-router)#do clea ip bgp * so out

查看R4的BGP表

R4#show ip bgp
	Network Next Hop Metric LocPrf Weight Path
*>i 1.1.1.0/24 5.5.5.5 0 100 0 300 100 i
* 2.2.2.2 0 200 200 200
200 100 i

AS_PATH有4种

  • 有序AS_PATH
    • 正常的AS_PATH都是会按照顺序进行排列，称为有序
    • 450 300 100 i
  • 无序AS_PATH
    • 如果将多个AS的多条路由条目进行汇总，这个汇总的路由携带的AS_PATH就可能是无序的
    • 汇总路由的明细来自于AS300和AS100，不分先后，所以无序
    • 450 {300 100} i
  • 联邦内有序AS_PATH
  • 联邦内无序AS_PATH

ORIGIN

  • 公认强制属性
  • 标识路由的起源，有下列3种可能：
    • i 通过BGP network，也就是起源于IGP，因为BGP network必须保证该网络在路由表中
    • e 是由 EGP 这种早期的协议重发布而来
    • ? Incomplete，从其他渠道学习到的，路由来源不完全（确认该路由来源的信息不完全）。(重发布的路由)
  • 路由优选顺序： lowest origin code (IGP > EGP > Incomplete)

还原实验环境

R2(config)#access-list 1 per 1.1.1.0
R2(config)#route-map R4out per
R2(config-route-map)#mat ip ad 1
R2(config-route-map)#set origin incomplete
R2(config-route-map)#route-map R4out per 20
R2(config-route-map)#router bgp 200
R2(config-router)#nei 4.4.4.4 route-map R4out out
R2(config-router)#do clea ip bgp * so out

查看R4上路径的选择

R4#sh ip bgp
Network Next Hop Metric LocPrf Weight Path
*>i 1.1.1.0/24 5.5.5.5 0 100 0 300 100 i
* 2.2.2.2 0 200 100 ?

MED

  • 可选非传递属性
  • 是一种度量值，用于向外部邻居指出进入AS的首选路径，即当入口有多个时，自治系统可以使用MED动态的影响其他AS如何选择进入路径
  • 度量值越小路径越优
  • MED是在AS之间交换，MED发送给EBGP对等体，这些路由器在AS内传播MED，不传递给下一个AS
R1(config)#access-list 1 permit 1.1.1.0
R1(config)#route-map R2out per
R1(config-route-map)#ma ip add 1
R1(config-route-map)#set met
R1(config-route-map)#set metric 100
R1(config-route-map)#route-map R2oute per 20
R1(config-route-map)#router bgp 100
R1(config-router)#nei 2.2.2.2 route-map R2out out
R1(config-router)#do clea ip bgp * so

查看修改的效果

R2#sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.0/24 1.1.1.1 100 0 100 i

BGP在重发布IGP条目的时候，会将IGP条目的度量值用作MED

R4(config)#access-list 1 permit 192.168.56.0
R4(config)#route-map o-b per
R4(config-route-map)#ma ip ad 1
R4(config-route-map)#router bgp 450
R4(config-router)#redistribute ospf 1 route-map o-b

在R2上查看度量值，发现将OSPF的开销作为MED属性

R2#sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
*> 192.168.56.0 4.4.4.4 20 0 450 ?

Next_Hop

  • 公认必遵属性
  • EBGP邻居之间传递的时候默认会修改下一跳为通告方
  • IBGP邻居之间传递的时候，默认下一跳属性不会发生变化
  • 建议在收到EBGP邻居更新条目转发给IBGP邻居的时候，加上Next-hop-self
  • 不同的AS之间是用多路访问网络(MA)相连情况下，可以使用next-hop-unchange做到类似重定向的功能

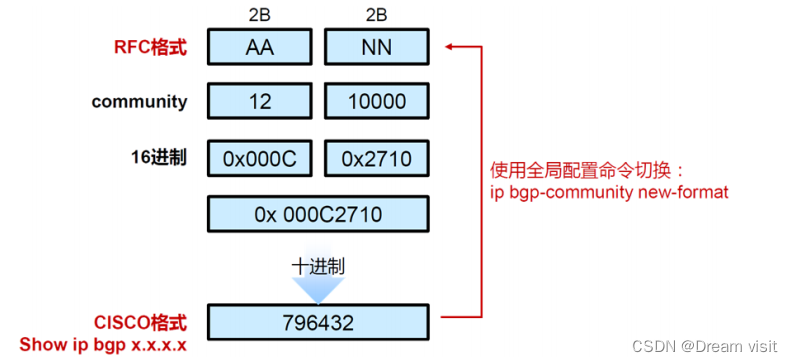

Community（团体属性/社区属性）

  • 可选传递属性
  • 一种标记，用于简化路由策略的执行
  • 可以将某些路由分配一个特定的COMMUNITY属性，之后就可以基于COMMUNITY值而不是每条路由进行BGP属性的设置了

在这里插入图片描述
还原实验环境

假设 1.1.1.0/24、10.10.10.0/24 是属于某公司的AB两个个部门。AS300需要对B部门的条目修改，不让AS450收到。做到让AS450优选从AS200去往这个部门。

A:标签100:1

B:标签100:2

一个条目可以携带多个标签，来标识不同的团体，可以是下面这样包含关系标签，可以指定不同的范围

银河系——太阳系——地球——亚洲——中国——江苏——镇江

R1(config)#access-list 1 per 1.1.1.0
R1(config)#access-list 2 per 10.10.10.0
R1(config)#route-map R2R3out per
R1(config-route-map)#ma ip ad 1
R1(config-route-map)#set community 100:1
R1(config-route-map)#route-map R2R3out per 20
R1(config-route-map)#ma ip ad 2
R1(config-route-map)#set community 100:2
R1(config-route-map)#route-map R2R3oute per 30
R1(config-route-map)#router bgp 100
R1(config-router)#nei 2.2.2.2 route-map R2R3out out
R1(config-router)#nei 3.3.3.3 route-map R2R3out out
R1(config-router)#nei 2.2.2.2 send-community
R1(config-router)#nei 3.3.3.3 send-community
# 别忘了开启团体属性的发送

查看团体属性

R3(config)#ip bgp-community new-format
R3(config)#do sh ip bgp 10.10.10.0
BGP routing table entry for 10.10.10.0/24, version 11
Paths: (1 available, best #1, table default)
  Advertised to update-groups:
	1
  Refresh Epoch 1
  100
	1.1.1.1 from 1.1.1.1 (1.1.1.1)
	  Origin IGP, metric 0, localpref 100, valid, external, best
	  Community: 100:2
	  rx pathid: 0, tx pathid: 0x0

后面可以根据不同的community属性加上策略

R3(config)#ip community-list 1 permit 100:1
R3(config)#route-map R5out deny
R3(config-route-map)#match community 1
R3(config-route-map)#route-map R5out per 20
R3(config-route-map)#router bgp 300
R3(config-router)#nei 5.5.5.5 route-map R5out out
R3(config-router)#do clea ip bgp * so

查看R5的bgp表，发现现在已经无法从R3学习到有100:1标签的路由了

R5#sh ip bgp 1.1.1.0
BGP routing table entry for 1.1.1.0/24, version 14
Paths: (1 available, best #1, table default)
  Advertised to update-groups:
	1
  Refresh Epoch 1
  200 100
	4.4.4.4 (metric 11) from 6.6.6.6 (6.6.6.6)
  		Origin IGP, metric 0, localpref 100, valid, internal, best
	  Originator: 4.4.4.4, Cluster list: 6.6.6.6
	  rx pathid: 0, tx pathid: 0x0

有默认操作的团体属性

以下的属性是有默认功能的，不需要手动加上策略，携带了这个团体属性的条目默认就回执行对应的动作

<1-4294967295> community number
# 正常的团体属性
aa:nn community number in aa:nn format
# 正常的团体属性
internet Internet (well-known community)
# 表示所有的条目，如果想匹配any，可以用这个
local-AS Do not send outside local AS (well-known community)
# 不要让这个条目离开自己这个AS，也就是不会对EBGP邻居更新这个条目
no-advertise Do not advertise to any peer (well-known community)
# 告知下一个AS，不要让这个条目给第三个路由器知道
no-export Do not export to next AS (well-known community)
# 告知下一个AS，不要让这个条目给第三个AS知道
none No community attribute
# 去除所有community标签

还原实验环境

让R6的6.6.6.0带上 local-AS 属性

R6(config)#access-list 1 permit 6.6.6.0
R6(config)#route-map R4R5out per
R6(config-route-map)#ma ip ad 1
R6(config-route-map)#set commu local-AS
R6(config-route-map)#route-map R4R5out per 20
R6(config-route-map)#router bgp 450
R6(config-router)#nei 4.4.4.4 route-map R4R5out out
R6(config-router)#nei 5.5.5.5 route-map R4R5out out
R6(config-router)#nei 4.4.4.4 send-comm
R6(config-router)#nei 5.5.5.5 send-comm
R6(config-router)#do clea ip bgp * so

查看R4上的条目是否有这个属性

R4#sh ip bgp 6.6.6.0
BGP routing table entry for 6.6.6.0/24, version 12
Paths: (1 available, best #1, table default, not advertised outside localAS)
  Not advertised to any peer
  Refresh Epoch 2
  Local
	6.6.6.6 (metric 11) from 6.6.6.6 (6.6.6.6)
	  Origin IGP, metric 0, localpref 100, valid, internal, best
	  Community: local-AS
	  rx pathid: 0, tx pathid: 0x0

查看其他AS是否能学习到 6.6.6.0

R2#sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.0/24 1.1.1.1 0 0 100 i
*> 2.2.2.0/24 0.0.0.0 0 32768 i
* 3.3.3.0/24 4.4.4.4 0 450 300 i
*> 1.1.1.1 0 100 300 i
*> 4.4.4.0/24 4.4.4.4 0 0 450 i
*> 5.5.5.0/24 4.4.4.4 0 450 i
* 1.1.1.1 0 100 300 450 i

让 6.6.6.0 携带上 no-advertise

R6(config)#route-map R4R5out per 10
R6(config-route-map)#no set commu local-AS
R6(config-route-map)#set commu no-adv

查看R4是否有这个属性

R4#sh ip bgp 6.6.6.0
BGP routing table entry for 6.6.6.0/24, version 13
Paths: (1 available, best #1, table default, not advertised to any peer)
  Not advertised to any peer
  Refresh Epoch 4
  Local
	6.6.6.6 (metric 11) from 6.6.6.6 (6.6.6.6)
	  Origin IGP, metric 0, localpref 100, valid, internal, best
	  Community: no-advertise
	  rx pathid: 0, tx pathid: 0x0

然后查看R2是否学习到

R2#sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.0/24 1.1.1.1 0 0 100 i
*> 2.2.2.0/24 0.0.0.0 0 32768 i
* 3.3.3.0/24 4.4.4.4 0 450 300 i
*> 1.1.1.1 0 100 300 i
*> 4.4.4.0/24 4.4.4.4 0 0 450 i
*> 5.5.5.0/24 4.4.4.4 0 450 i
* 1.1.1.1 0 100 300 450 i

还原实验环境，在R4通告R2的时候让6.6.6.0携带上 no-advertise

R4(config)#access-list 1 per 6.6.6.0
R4(config)#route-map R2 per
R4(config-route-map)#ma ip ad 1
R4(config-route-map)#set commu no-ex
R4(config-route-map)#route-map R2 per 20
R4(config-route-map)#router bgp 450
R4(config-router)#nei 2.2.2.2 route-map R2 out
R4(config-router)#nei 2.2.2.2 send-comm
R4(config-router)#do clea ip bgp * so

查看R2是否有这个属性

R2#sh ip bgp 6.6.6.0
BGP routing table entry for 6.6.6.0/24, version 8
Paths: (2 available, best #2, table default, not advertised to EBGP peer)
  Not advertised to any peer
  Refresh Epoch 1
  100 300 450
	1.1.1.1 from 1.1.1.1 (1.1.1.1)
	  Origin IGP, localpref 100, valid, external
	  rx pathid: 0, tx pathid: 0
  Refresh Epoch 1
  450
	4.4.4.4 from 4.4.4.4 (4.4.4.4)
	  Origin IGP, localpref 100, valid, external, best
	  Community: no-export
	  rx pathid: 0, tx pathid: 0x0

到R1上查看路由条目，发现已经不能从R2学到这个条目了

R1#sh ip bgp
	Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.0/24 0.0.0.0 0 32768 i
*> 2.2.2.0/24 2.2.2.2 0 0 200 i
*> 3.3.3.0/24 3.3.3.3 0 0 300 i
* 4.4.4.0/24 3.3.3.3 0 300 450 i
*> 2.2.2.2 0 200 450 i
* 5.5.5.0/24 2.2.2.2 0 200 450 i
*> 3.3.3.3 0 300 450 i
*> 6.6.6.0/24 3.3.3.3 0 300 450 i

如果AS200想让AS100继续可以学习到这个条目，也就是让 no-export 属性失效，可以进行如下操作

R2(config)#ip community-list 1 per no-export
R2(config)#access-list 1 per 6.6.6.0
R2(config)#route-map R4 per
R2(config-route-map)#ma ip add 1
R2(config-route-map)#set comm-list 1 delete
R2(config-route-map)#route-map R4 per 20
R2(config-route-map)#router bgp 200
R2(config-router)#nei 4.4.4.4 route-map R4 in
R2(config-router)#do clea ip bgp * so in

查看R2上 6.6.6.0 的属性

R2#sh ip bgp 6.6.6.0
BGP routing table entry for 6.6.6.0/24, version 9
Paths: (2 available, best #2, table default)
  Advertised to update-groups:
	1
  Refresh Epoch 3
  100 300 450
	1.1.1.1 from 1.1.1.1 (1.1.1.1)
	  Origin IGP, localpref 100, valid, external
	  rx pathid: 0, tx pathid: 0
  Refresh Epoch 3
  50
	4.4.4.4 from 4.4.4.4 (4.4.4.4)
	  Origin IGP, localpref 100, valid, external, best
	  rx pathid: 0, tx pathid: 0x0

查看R1是否可以学习到这个条目

R1#sh ip bgp
BGP table version is 8, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
		r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
		x best-external, a additional-path, c RIB-compressed,
		t secondary path,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

	Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.0/24 0.0.0.0 0 32768 i
*> 2.2.2.0/24 2.2.2.2 0 0 200 i
*> 3.3.3.0/24 3.3.3.3 0 0 300 i
* 4.4.4.0/24 3.3.3.3 0 300 450 i
*> 2.2.2.2 0 200 450 i
* 5.5.5.0/24 2.2.2.2 0 200 450 i
*> 3.3.3.3 0 300 450 i
* 6.6.6.0/24 2.2.2.2 0 200 450 i
*> 3.3.3.3 0 300 450 i
收录于
网络通信

当前文章被收录于：

网络通信
8 篇文章 0 人学习

linux网络 NAT、DHCP、DNS

订阅专栏 查看详情
标签
#网络 #服务器 #BGP
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
CCIE-BGP路由协议 BGP MPLSvpn WAN网络 阅读详情

相关推荐

BGP（边界网关协议详解）

OutQ：队列，一般情况下该值为0，如果持续性不为0，那么该网络就说明出现了大问题。PrefRce：表示通过这个邻居学习到了几条路由。

qq_64302290的博客 7342

【网络协议详解】——BGP协议（学习笔记）

BGP（Border Gateway Protocol），边界网关协议。一种自治系统间的选路协议，在 AS 之间交换网络的可达性信息。根据可达性信息，路由器能够构造 AS 之间的连接关系图，从而计算出到达目的网络的路由。在计算路由时，管理员可以在 AS 层面上应用一些路由控制策略。例如，控制到某网络的路由不经过某些 AS。因此，BGP尽力寻找一条能够到达目的网络且比较好的路由（不兜圈子），而并非找最佳路由。BGP属于距离矢量路由算法的增强协议，在原有路由信息的基础上加入路径信息，防止了。

HinsCoder的博客 1万+

边界路由器，网关和Wi-Fi接入点

matter网络中有三个比较特别的设备，分别是Thread边界路由器，网关和Wi-Fi接入点，matter的拓扑结构如下图： 边界路由器(Border Router/Edge Router)： 边界路由器是在两个IP网络中提供路由服务的路由器。将Thread网络连接到其他基于IP网络(例如Wi-Fi或以太网)的设备。与其他无线解决方案中的网关不同，它对位于网络层之上的传输和应用协议是完全透明的。因此，应用程序可以安全地进行端到端的通信，无需任何应用程序层转换。网络中可以有多个边界路由器，从而在其中一个发

qq_42860989的博客 5542

BGP路由协议

特点 BGP是一种外部网关协议（EGP），不擅长路由计算，擅长路由控制 OSPF、ISIS等内部网关协议（IGP），擅长路由计算，不擅长路由控制 BGP属于距离矢量路由协议：邻居间交互路由信息 OSPF/ISIS属于链路状态路由协议：邻居间交互链路状态信息 BGP使用TCP传输层179端口，提高协议可靠性 BGP支持无类别域间CIDR 报文 open 创建邻居关系 TCP建立BGP连接时，发送OPEN消息 keeplive 维护邻...

jiulang_的博客 1万+

BGP---边界网关路由协议详解

且BGP协议工作环境中为节约成本，必然出现非直连需要建立邻居关系—单播邻居）--- 基于TCP工作 -三次握手四次断开 4种可靠传输机制 -- TCP只能基于单播工作。由于BGP可以非直连建立邻居关系，故在一个AS内部，可以通过与多台运行BGP协议的路由器建立BGP邻居关系，来稳定关系网络；而本地通过BGP协议学习到的路由，只要在本地依然优秀，将继续将向本地的其他BGP邻居传输；基于TCP的179端口工作；会话建立后，邻居间正常收发一次open报文，交互RID，相互认识，建立BGP的邻居关系，生成。

qq_64395221的博客 1275

BGP边界网关路由协议

HCIP 文章目录前言一、pandas是什么？二、使用步骤1.引入库2.读入数据总结 前言 HCIP学习第十一天 一、pandas是什么？ 示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。 二、使用步骤 1.引入库 代码如下（示例）： import numpy as np import pandas as pd import matplotlib.pyplot as plt import seaborn as sns import warnings warnin

m0_46267075的博客 356

BGP：边界网关路由协议

BGP：边界网关路由协议 无类别的EGP协议；用于AS间的路由传递； AS—自治系统----管理者范围，网络半径；不同AS使用不同的编号来进行区分； AS----0-65535 其中1-64511公有 64512—65535私有 http://www.cidr-report.org 4134 9929 IGP协议在工作时：1、收敛快 2、占用资源少 3、选路佳 EGP协议在工...

技术日志的博客 932

BGP边界网关路由协议（上）

BGP边界网关路由协议： 无类别的路径矢量EGP协议 AS之间沟通使用的协议----AS自治系统 ； AS的编号：0-65535其中： 1-64511是公有的， 64512-65535是私有的； 什么时候使用BGP： 1.传输AS 2.连接多宿主 3.对进入和离开本AS的流量实现强大策略控制 一、EGP协议的三大特性： 1、可控性 ----BGP协议共享其他协议产生的路由，正常不关注选路； 2、...

Lmj233的博客 937

BGP---边界网关路由协议 -----基础实验

BGP:边界网关路由协议 — 动态路由协议 无类别路径矢量EGP协议； AS–自治系统 – 标准编号 16位 0-65535 其中1-64511公有 64512-65535私有 扩展 AS号 32位二进制 IGP协议追求：1、无环（选路佳） 2、收敛快 3、占用资源少 EGP协议的追求: 1.可控性强（管理员可以方便进行策略干涉选路） 2、可靠性（BGP协议设备间需要交互大量的路由条目，但又不能选择周期更新来占用链路资源，故只能进行触发更新；且BGP协议工作环境中为节约成本，必然出现非直连需要建立

mh007的博客 2098

BGP----边界网关路由协议

文章目录BGP:边界网关路由协议一、设计特性二、类别三、BGP特点四、BGP数据包五、BGP的工作过程六、专业名词：七、BGP的路由黑洞；八、BGP的防环机制；--水平分割 BGP:边界网关路由协议 BGP协议为不同AS间共享路由，工作时隔离两个AS的内部网络，形成一个独立的交互空间；且同时可以实施强大的策略来干涉选路； IGP追求：收敛速度快 选择路径佳（无环） 占用资源少 ...

weixin_43294413的博客 865

边界网关路由协议BGPⅠ

BGP–边界网关路由协议 ** 概述 ** EGP协议 管理as之间的路由协议 距离矢量型 --分布式计算 BGP 用tcp来传递路由信息 （端口179），保证可靠性丧失邻居自动发现。 BGP设计用来处理AS之间的路由，所以该协议重点处理AS之间路由，AS之内的路由不作为重点。 BGP使用AS号作为识别不同AS路由的标识，该AS号需要具有唯一性。 AS号范围 1-65535，可以用扩...

weixin_44651172的博客 285

27.BGP边界网关路由协议

IGP都是在物理链路上直连的基础之上才能建立邻居关系，BGP可以跨路由器建立邻居关系，它通过单播来发送hello报文。查看一下BGP邻居表的连接状态，established就是建立连接了。查看一下状态，为full就说明R2 学到了R1 的路由了。AS num 自治系统号，假设R1与R2在一个自治系统。可通过查看BGP转发表，查看BGP转发的路由有几条。BGP更多的是为了传递路由，并不是为了通信。BGP运行在IGP之上（内部网关路由）然后让两个环回接口通信，测试是否成功。将另外两个环回接口引入BGP。

JCWang的博客 185

BGP边界网关路由协议（下）

** BGP边界网关路由协议： 无类别的路径矢量EGP协议 **

Lmj233的博客 549

BGP——边界网关路由协议

GP ——内部网关路由协议 —— AS之内 或企业网、局域网 RIP OSPF EIGRP。2、高可靠性 - 仅触发无周期 - 增量更新协议 - 基于TCP工作。BGP -边界网关路由协议 OSPF RIP EIGRP。标准编号16位二进制 0-65535 1-64511公有 64512 -私有。Egp追求一1、高可控性- 干涉能力很强-因为BGP不计算路由，搬运路由。EGP-外部网关路由协议 - AS之间 BGP。扩展编号 32位二进制。

nianwan2157的博客 369

BGP 边界网关路由协议

文章目录 边界网关协议 BGP协议详解 最全BGP路由协议技术详解

shenyuanhaojie的博客 4万+

BGP:边界网关路由协议

BGP:边界网关路由协议 无类别的路径矢量EGP协议； EGP类别的路由协议，用于AS与AS间进行路由条目共享； AS编号 0-65535标准编号，其中1-64511公有 64512-65535私有 32位二进制构建为扩展编号； http://www.cidr-report.org IANA 中国电信 4134 中国网通9929 设计特性： 1、可靠性—大量的路由共享，取消周期更新 TCP 179端口工作 TCP 仅基于单播通信 BGP协议需要单播建立邻居关系（手工指定

Han_V_Qin的博客 372

BGP：边界网关路由协议2

一、BGP的宣告问题 在BGP协议中宣告本地路由表中条目时，默认将携带本地达到目标的下一跳和度量值； 下一跳在EBGP邻居间被自动修改，在IBGP邻居间可能被next-hop-self 指令给修改； 度量值用于其他AS对本AS选路—挑选离目标最佳的EBGP邻居； 但若路由通过本AS内的其他路由器传递到它的EBGP邻居时，默认度量被清0； 故建议所有存在EBGP邻居的BGP路由器均宣告本AS路由； ...

技术日志的博客 362

边界网关路由协议（BGP)

BGP（边界网关协议）：是一种基于矢量算法的自治系统（简称：公司）间的路由协议；BGP协议并非要找到具体的网络信息，而是提供可用于找到自治系统大的信息。而运行在自治系统内部的协议（RIP、OSPF等）用于找到具体的网络。

墨_衍的博客 900
上一篇： 日志管理
下一篇： 文件服务FTP
点赞 21
评论 2
书签 书签 26
Dream visit
Dream visit
博客等级 码龄7年 1077粉丝 54原创
+ 关注 专栏目录 订阅专栏
评论 2
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

表情包 插入表情
表情包 代码片
 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
