本文详细介绍了Flutter在混合工程中的应用，包括Flutter研发结构、构建优化、混合工程改造和混合技术方案，如FlutterBoost。同时，文章还探讨了Flutter在原生能力扩展、多媒体能力和业务架构设计方面的增强，如基于外接纹理的同层渲染和富文本能力。此外，作者还分享了数据统计与性能监控方案，以及企业级应用实战中的架构演进和Flutter与FaaS云端一体化架构的实践。

第一章混合工程

1. 混合工程下的Flutter研发结构

在这里插入图片描述

2. 构建优化

问题：Android在FLutter启动是构建缓慢
解决：是工程应用Module对应的build.gradle位于android/app下

Native启动下的Flutter调试

iOS：使用Observatory
Android和iOS：使用IDE链接调试配置Dart Remote Debug
在这里插入图片描述

Native启动下的Flutter热重载

启动App，进入Flutter页面后
iOS：查找Observatory端口x和认证码y，在flutter目录下，执行flutter attach --debug-uri=http://127.0.0.1:x/y/
Android：同上，也可以通过IDE Logcat或者ADB Logcat | grep Observatory获取端口，端口转发使用ADB forwart。

Native与Flutter 联合调试

Android：Android Studio 的Attach Debugger to Android Process 调试；
iOS：结合Xcode Attach 的Attach to Process；

3. 混合工程改造实践

混合开发模式

在这里插入图片描述

依赖引入策略

本地依赖：同步方便，但耦合
远程依赖：减少耦合，同步繁琐

混合工程持续开发流程

在这里插入图片描述

4. 混合技术方案

flutter-boot（混合开发的脚手架）

集成问题：

版本兼容问题
代码封装问题
原生接入繁琐

解决方案：

Flutter引擎的托管
页面路由的配置
原生测试的跳转入口

FlutterBoost（混合栈框架升级）

混合方案基本原理：

Flutter技术链由C++实现的Flutter Engine和Dart实现Framework组成。Flutter Engine负责线程管理，Dart VM负责状态管理和Dart代码加载等工作。
一个进程里面最多只有一个Dart VM，但是一个进程可以由多个Flutter Engine，多个Engine实例共享一个Dart VM。

现有混合方案问题

单引擎：深度耦合，无法支持多个平级逻辑页面
在这里插入图片描述
性能总结：Flutter View只有一个，每一个页面都是一个截图，如果Flutter页面多的情况下，则截图太多会占据大量内存，这里采用文件内存二级缓存策略，内存中只保存少量截图，按需加载，这样能在保证用户体验的同时内存维持在较为稳定的水平。
多引擎：

冗余资源占据内存
插件注册混乱
增加通信复杂度

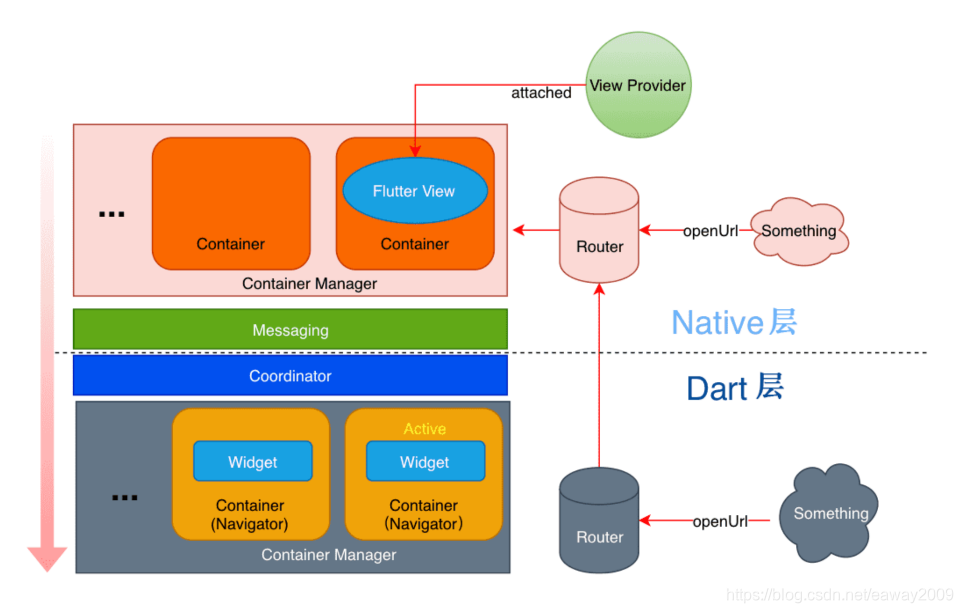

方案升级：FLutterBoost

在这里插入图片描述

Container：容器，容纳Widget，是Navigator的派生类
Container Manager：Container管理者，提供show/remove等API
Coordinator：协调器，接受Messaging消息，负责调用Container Manager的状态管理。
Messaging：基于Channel的消息通信。
原理解析：使用单引擎多Navigator对象管理模式，使用Key-Value映射扁平化的形式维护所有页面，不只有一个Navigator，使用多个Navigator对象维持多栈管理，实现多平行页面不丢失。

第二章能力增强

2.1 基于原生能力的插件扩展

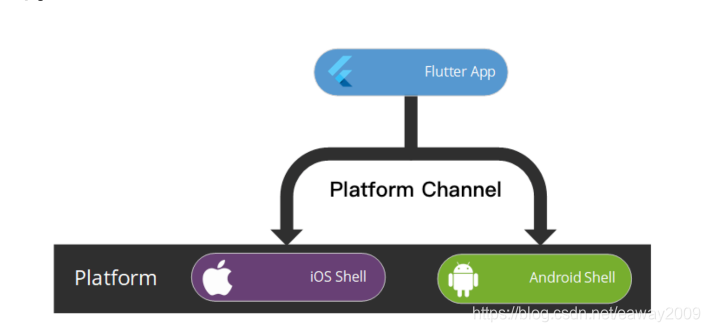

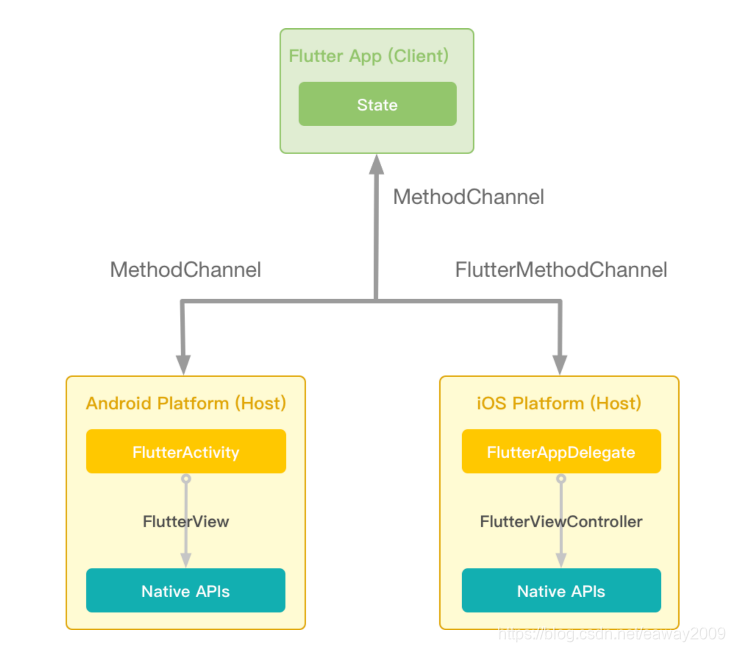

Flutter App调用Native APIs（Platform Channel）
在这里插入图片描述
Platform Channel架构图

2.2 基于外接纹理的同层渲染

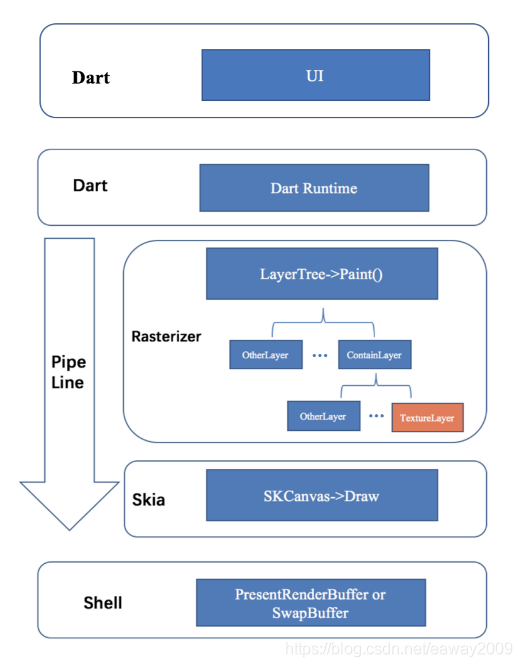

在这里插入图片描述
Layer Tree：这个是dart runtime输出的一个树状数据结构，树上的每一个叶子节点，代表了一个界面元素（Button，Image等等）。
Skia：这个是谷歌的一个跨平台渲染框架，从目前IOS和anrdroid来看，SKIA底层最终都是调用OpenGL绘制。Vulkan支持还不太好，Metal还不支持。
Shell：这里的Shell特指平台特性（Platform）的那一部分，包含IOS和Android平台相关的实现，包括EAGLContext管理、上屏的操作以及后面将会重点介绍的外接纹理实现等等。
从图中可以看出，当Runtime完成Layout输出一个Layertree以后，在管线中会遍历Layertree的每一个叶子节点，每一个叶子节点最终会调用Skia引擎完成界面元素的绘制，在遍历完成后，在调用glPresentRenderBuffer（IOS）或者glSwapBuffer(Android)按完成上屏操作。
问题：Flutter在Native和Flutter Engine上实现了UI的隔离，书写UI代码时不用再关心平台实现从而实现了跨平台。但是Flutter想要获取一些Native侧的高内存占用图像（摄像头帧、视频帧、相册图片等等）会变得困难重重，前文说到的Channel用于消息传送，传输文件或图像会消耗巨大内存与CPU。

解决方案：外接纹理Texture。

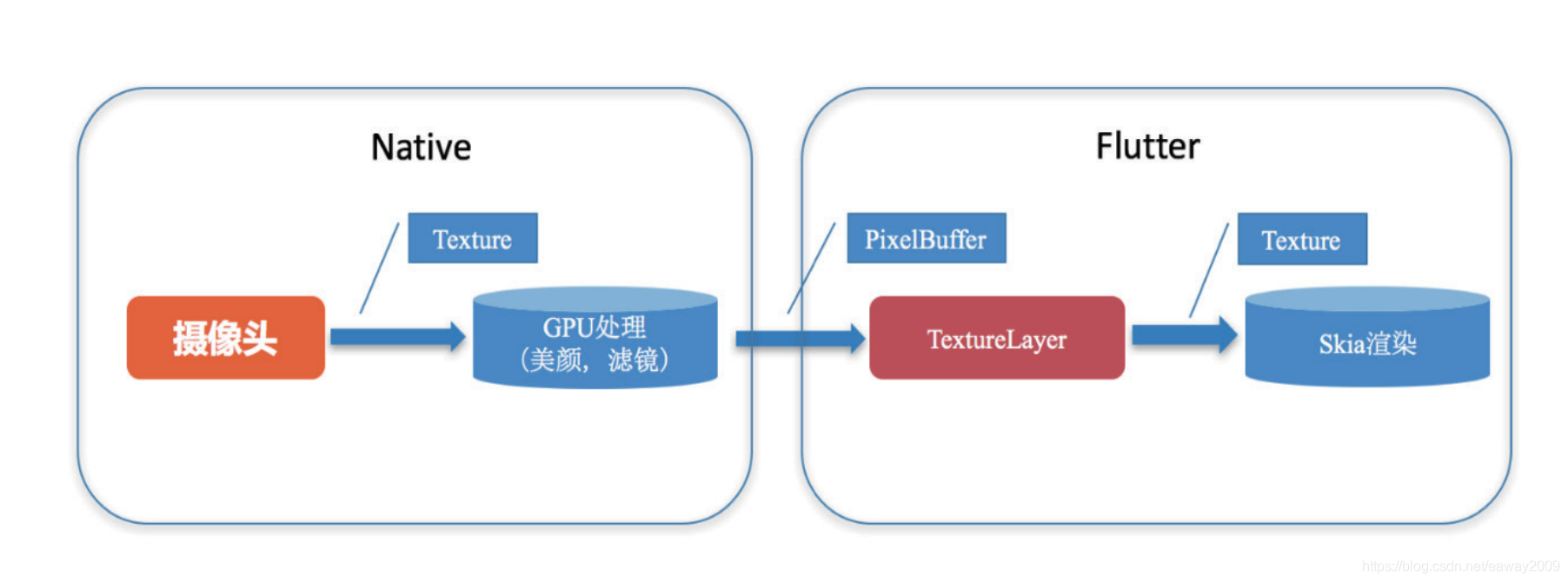

FLutter渲染流程：
Native端的数据源（摄像头播放器等）将数据写入PixelBuffer，Flutter拿到之后转为OpenGLES Texture，交由Skia绘制。

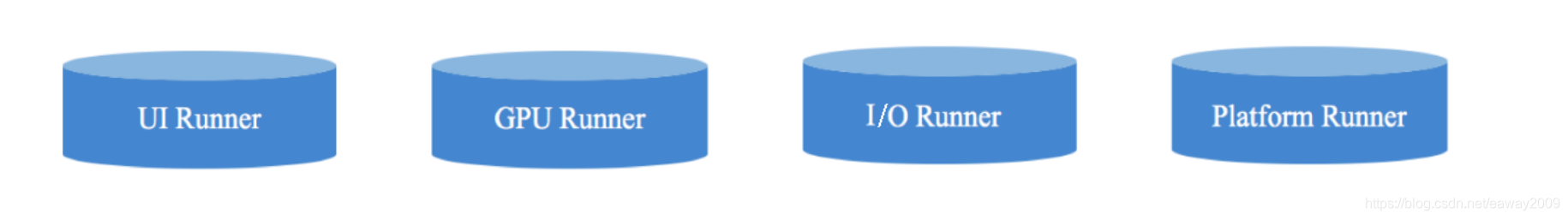

Flutter线程结构

GPU Runner：负责GPU的渲染相关操作。
IO Runner：负责资源的加载操作。
Platform Runner：运行在main thread上，负责所有Native与Flutter Engine的交互。

在这里插入图片描述

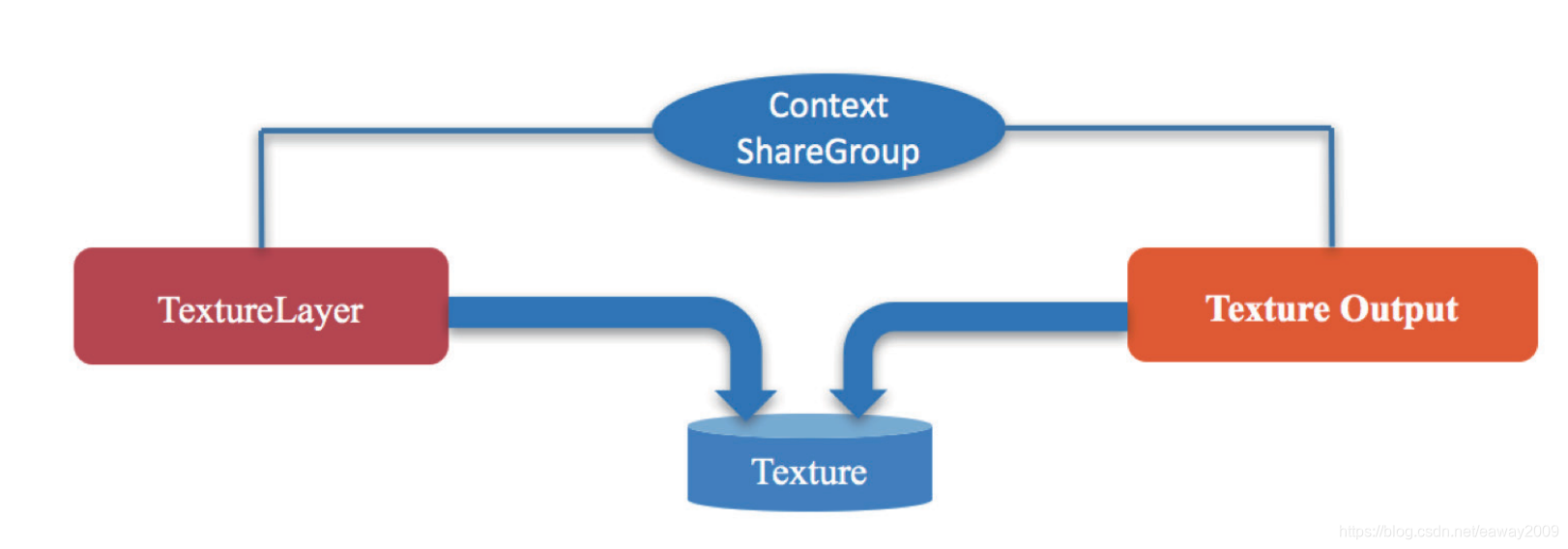

iOS通过两个线程各自使用自己的EAGLContext，彼此通过ShareGroup（android为shareContext）来共享纹理数据。

2.3 多媒体能力扩展实践

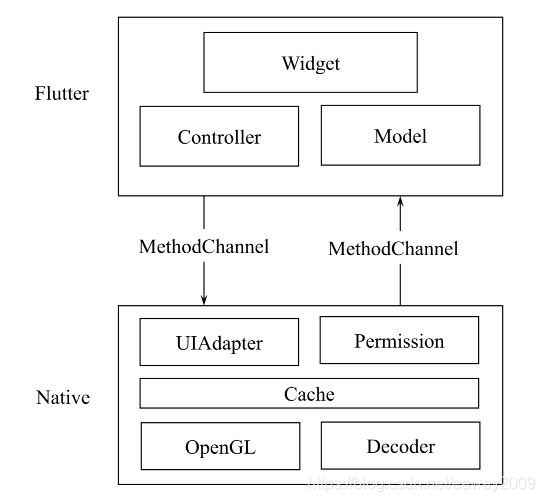

闲鱼相册组件API：
在这里插入图片描述
Flutter层使用MVC架构；Native层由OpenGL负责BitMap转纹理。

2.4 富文本能力应用实践

Text：只能显示简单样式文本。
TextSpan：只能显示多重文本样式。

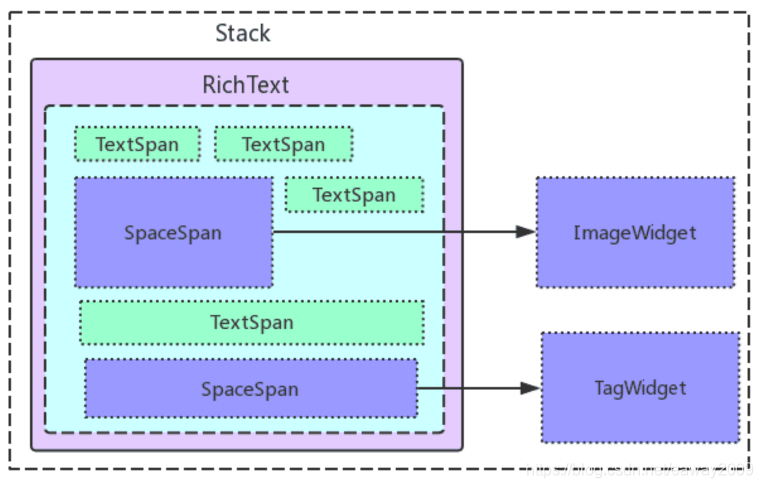

RichText

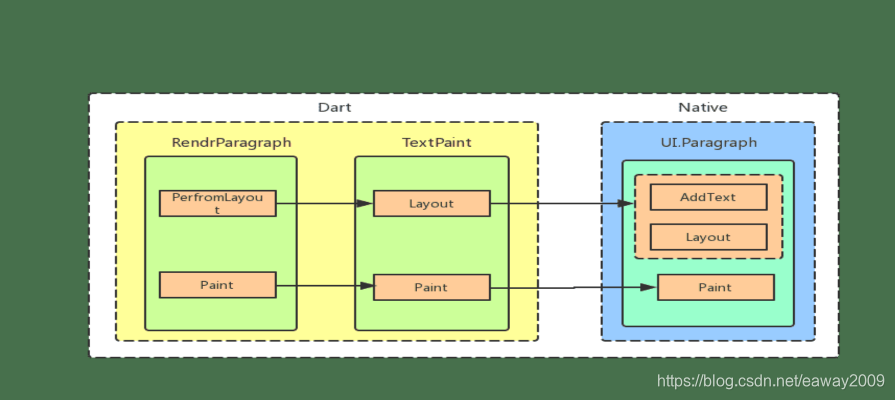

在这里插入图片描述
通过TextPaint的Layout，在过程中通过TextSpan结构树，一次通过AddText添加各个阶段的文本，，最后通过Paragraph的Layout计算文本高度。

再利用SpaceSpan记录宽高属性，和RichText结合可实现文案图片自定义控件融合起来，实现复杂效果。

第三章业务架构设计

3.1 应用框架实践

Fish Redux

开发目的：1. 页面的集中状态管理，页面的不同组件共享一个数据涞源，当数据涞源发生变化，则通知页面的所有组件。
2. UI组件的复用，进行组件化切分。
功能介绍：

Redux可以做预测集中式易调试灵活性的数据管理框架，所有对数据的“增删查改”等操作都由Redux集中负责。
Redux 的概念是状态管理，那在已有 state 的基础上，为什么还需要 Redux ？因为使用 Redux 的好处是：共享状态和单一数据。
Redux使用Middleware（AOP）模式和Subscribe机制，给框架带来灵活性和扩展性。
Fish Redux通过Redux做集中化的可观察的数据管理，另外，在面向端侧FLutter页面纬度开发的场景中，通过一个组件需要定义一个数据（Sturct）和一个Reducer，通过组件之间存在者父依赖子的关系，解决“集中”和“分治”之间的矛盾，通过对Reducer的手动层层组装成改变为由框架自动完成，大大降低了使用Redux的工作。

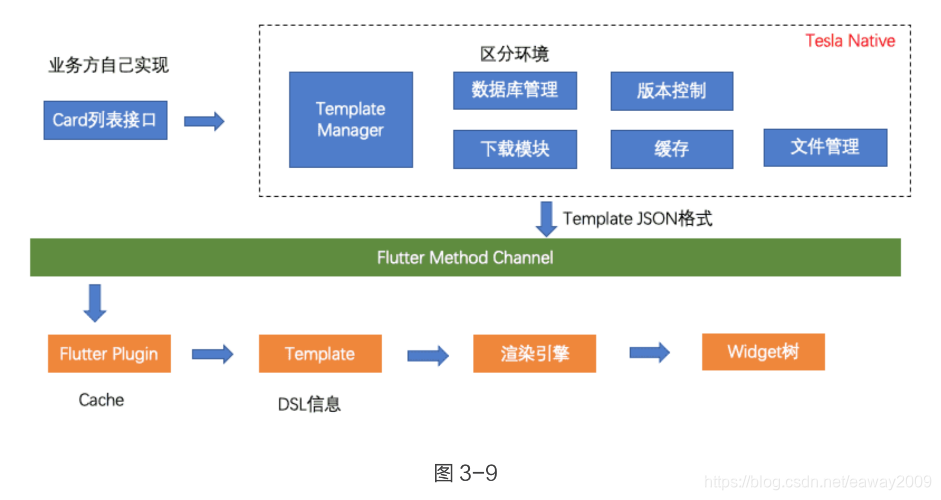

3.2 轻量级动态化渲染引擎的设计

1. 现有动态方案

CodePush是谷歌提供的动态化方案，在执行Dart VM的时候，通过加载isolate_snapshot_data和isolate_snapshot_instr两个文件，就能达到动态更新（已被谷歌放弃）。
动态模板是通过定义一套DSL，在端侧便携配套的解析引擎，从而实现动态化，例如LuaViewSDK/Tangram-IOS和Tangram-Android。这些方案都创建的是Native的View，如果想在Flutter里面实现，需要创建Texture来桥接。在Native端渲染完成之后，再将纹理贴在Flutter的容器中（实现成本高，性能不佳）。

2. 模版编译

直接将Dart文件作为模版，将其转化为JSON格式的协议数据，端侧拿到协议数据再进行解析。

规范模版，代码编写时按照模版规定的规则。
编译流程，用Dart的Analyzer库编译写好的模版，通过parseCompilationUnit函数，直接将Dart源码解析在以CompilationUnit为Root节点的AST树，递归遍历整棵树，最后得到ConstructorNode树。端侧拿到节点树之后，就可以根据Widget的名称和参数生成Widget树。
渲染引擎端侧获得JSON格式的模板信息，渲染引擎的工作就是解析模板信息并创建Widget生成Widget树的过程。

3.3 面向切面编程的设计实践

Dart语言特性： 1. Dart的反射支持很弱，只支持检查（Introspection），不支持修改（Modification）；2. Flutter为了控制包大小，保证健壮性等原因，禁止了反射。
因此，Dart的AOP方案得基于编译期修改。

闲鱼AOP库：AspectD

无Before Around After三种语法，只有统一的抽象，Around。
Call是调用点，Execute是执行点，Inject 的输入参数相对于 Call/Execute 而言，多了一个 lineNum 的命名参数，可用于指定插入逻辑的具体行号。

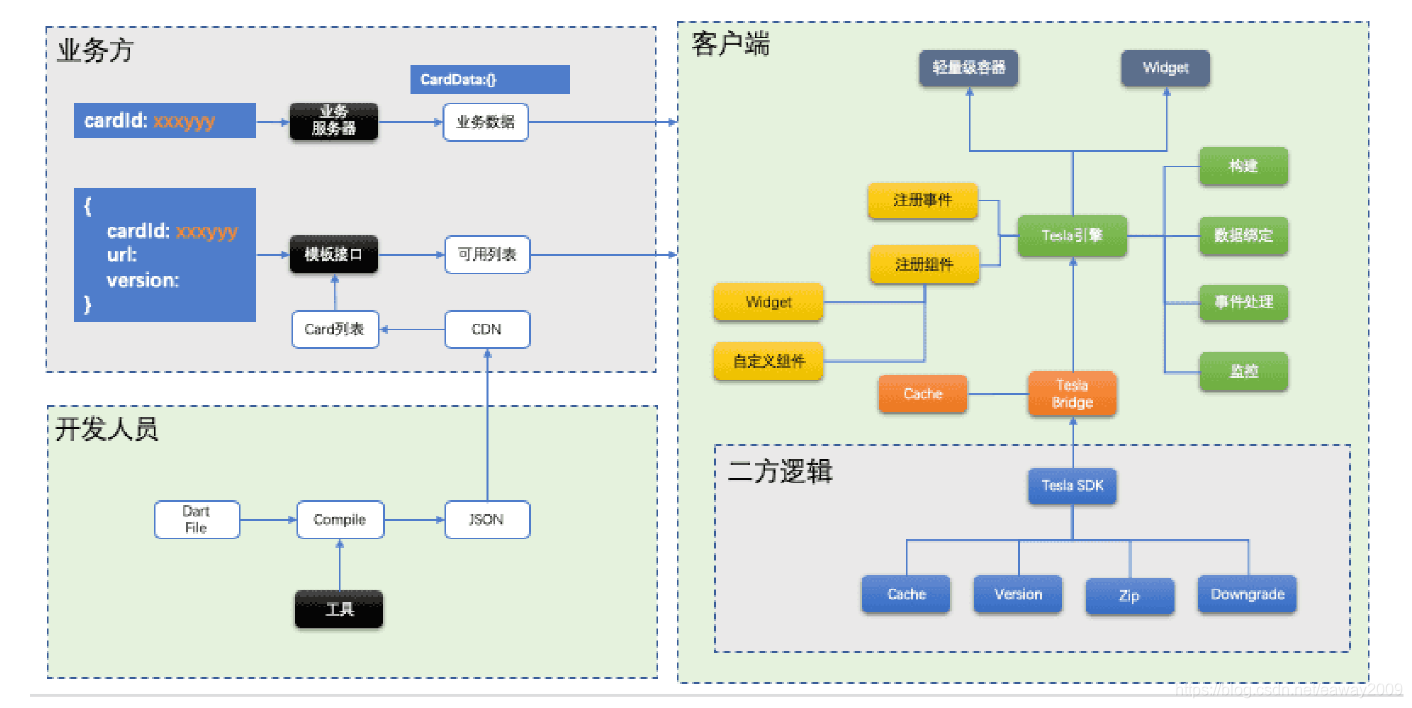

3.4 高性能的动态模版渲染实践

目的：通过设计模板DSL用于配置生成Flutter的Widget树界面；
难点：Widget是immutable的，只是包含了视图的配置信息，是非常轻量级的。在Flutter中，Widget会被不断的创建销毁，这会导致布局计算非常的频繁；因此无法通过单纯使用DSL定义widget树的方式生成渲染界面；
解决要点：需要在Element以及Render-Object上做处理，需自定义Widget。

Flutter在Layout过程中的优化

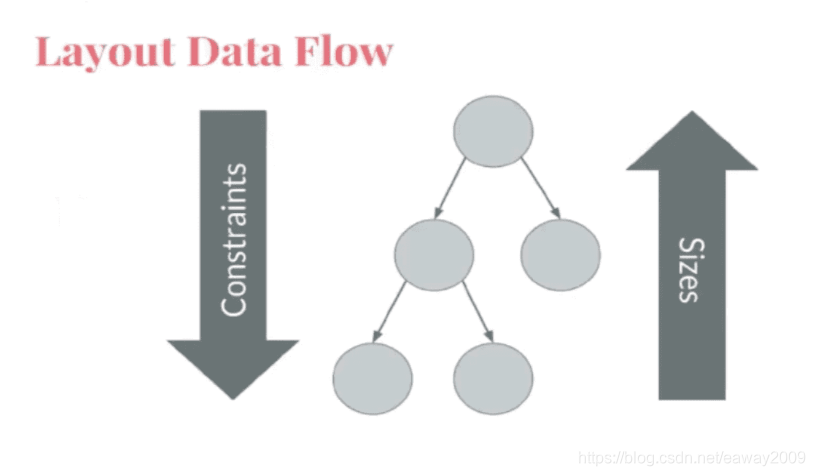

Flutter采用一次布局的方式，O(N)的线性时间来做布局和绘制。
在这里插入图片描述
在一次遍历中，父节点调用每个子节点的布局方法，将约束向下传递，子节点根据约束，计算自己的布局，并将结果传回给父节点；
RelayoutBoundary优化
RenderObject树是真正负责渲染的，根据其layout方法，可知标记为RelayoutBoundary，子节点的大小变化不会影响到父节点的布局；
Element更新优化
为什么Widget频繁创建销毁不会影响渲染性能呢？
Element定义了updateChild的方法，最早在Element被创建，Framework调用mount的时候，以及RenderObject被标记为needsLayout执行RenderObject.performLayout等场景，会调用Element的updateChild方法；
通过runtimeType和key比较来判断；如果可以更新，更新Element子节点；否则deactivate子节点的Element，根据newWidget创建新的Element。

在这里插入图片描述

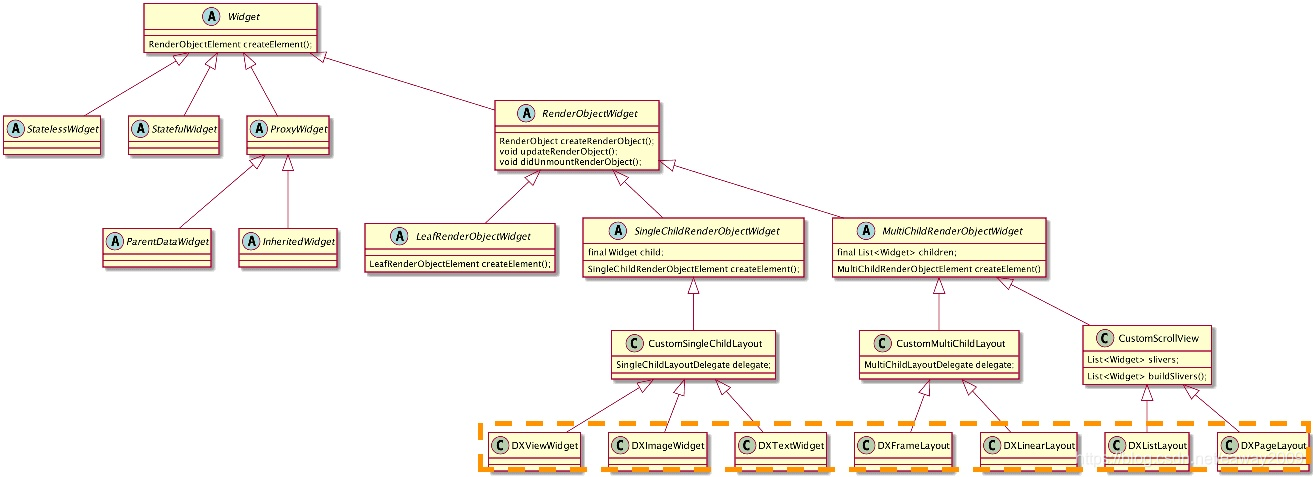

实现要点：

自定义Widget、Element以及RenderObject
处理match_content，先计算子节点的大小，然后再计算当前节点的大小
处理match_parent，重载performLayout方法，获取父节点大小

目前存在的问题：每次Widget的更新，都会导致2N次的Layout计算。帧率达不到Flutter页面

第四章数据统计与性能

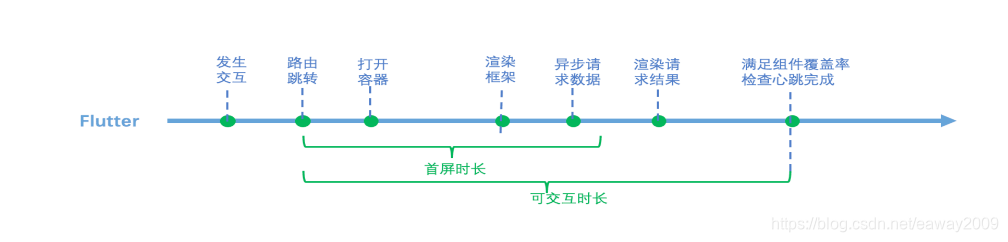

4.1 数据统计框架的设计

在Flutter上的埋点实现方案

Flutter原生方案主要通过注册监听Flutter的NavigatorObserver来获取Flutter页面的进栈（push）和出栈（pop）实事件。
问题：

假设A、B两个页面先后进栈（A enter -> A leave -> B enter）。然后B页面返回退出（B leave），此时A页面重新可见，但是此时是收不到A页面push（A enter）的事件。
假设在A页面弹出一个Dialog或者BottomSheet，而这两类也会走push操作，但实际上A页面并未离开。

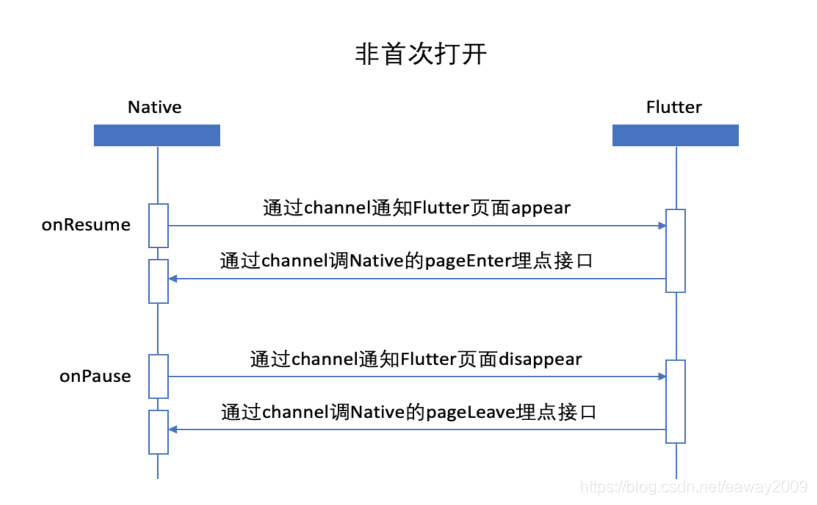

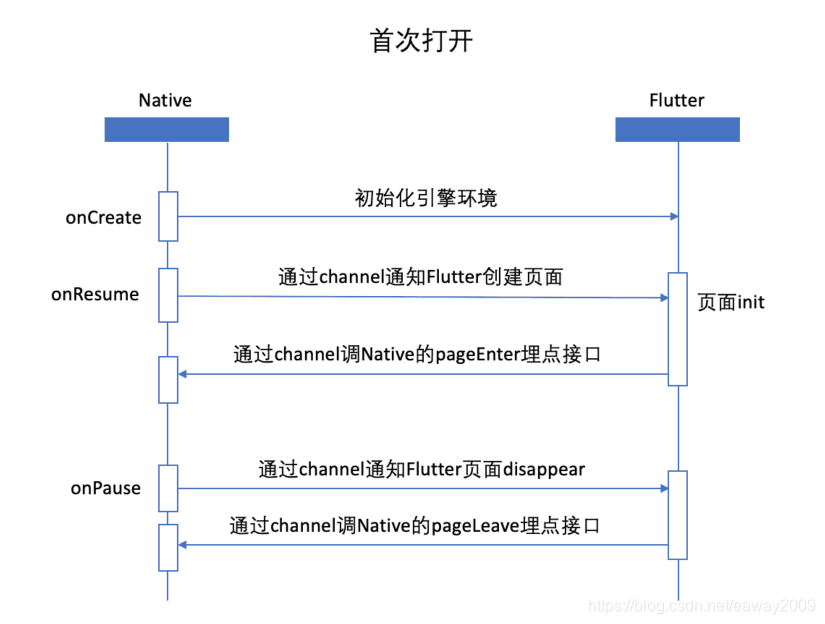

闲鱼自研方案

在这里插入图片描述
