本文详细介绍了如何通过Weblogic的WTC实现Tuxedo与Weblogic的互连，包括配置示例环境、具体步骤、关键配置项及注意事项。通过示例程序simpapp展示了小写字母转大写的服务调用过程。

前言

Tuxedo与Weblogic的互连可以通过Weblogic的WTC（WebLogic Tuxedo Connection）实现。WTC不仅能实现Weblogic调用Tuxedo的服务，还能实现Tuxedo调用Weblogic的EJB服务。在具体配置实现中易错点较多，建议在首次配置过程中使用与生产环境业务无关的程序尝试，如Tuxedo的示例程序simpapp。

示例环境

1. Weblogic 10.3.6安装在Windows8.1中，IP为192.168.43.1

2. Tuxedo 8.1安装在XP虚拟机中，IP为192.168.43.128，安装目录为C:\bea\tuxedo8.1

Tuxedo 8.1在Windows 7或Windows 8中安装易出错，Tuxedo 11g则可以。其他版本未尝试。

3. VC 6.0安装在XP虚拟机中，用于编译simpapp程序示例程序使用Tuxedo自带的simpapp，位于tuxedo8.1\samples\atmi目录下，功能是实现小写字母转大写。为了方便调试将simpapp文件夹复制到C:\simpapp

Tuxedo部分

目标

能正确编译ubb和dom配置文件，能成功启动Tuxedo服务，并实现小写字母转大写的服务调用

步骤

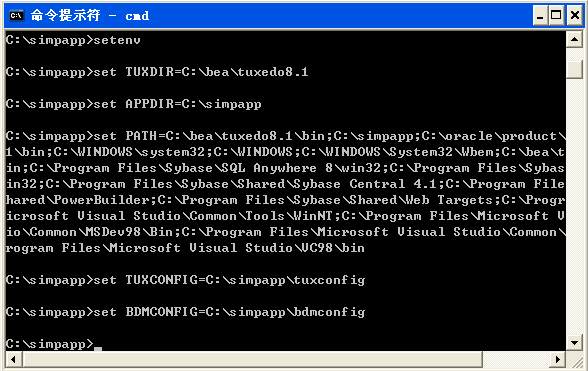

1. 配置setenv

命令：setenv

2. 配置ubbsimple并编译

命令：tmloadcf –yubbsimple

3. 配置domsimple并编译，示例simpapp没有自带dom文件

命令：dmloadcf –ydomsimple

4. 编译simpcl.c客户端，用于调用Tuxedo服务

命令：buildclient-o simpcl -f simpcl.c

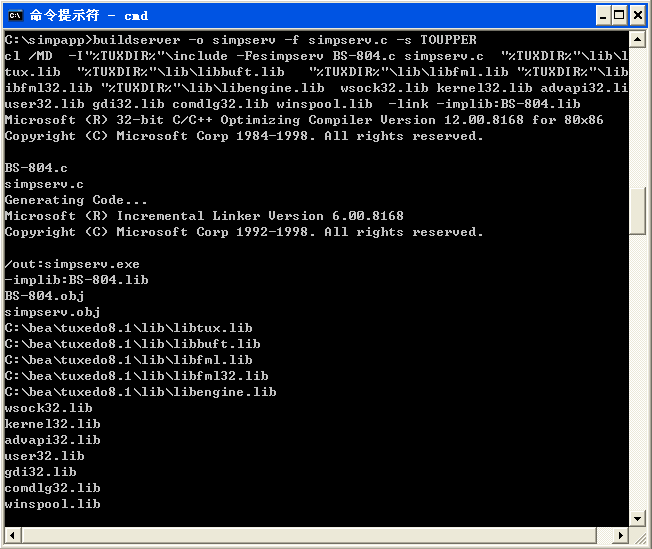

5. 编译simpserv.c服务端，实现小写字母转大写的功能

命令：buildserver -o simpserv -f simpserv.c -s TOUPPER

simpcl和simpserv是C++所编写，执行buildclient和buildserver编译命令时，先确认系统有VC6.0的C++的编译环境，否则会提示没有cl指令。编译后将分别生成simpcl.exe和simpserv.exe，后者会在ubbsimple文件中配置，启动Tuxedo服务时会将simpserv.exe加载到系统进程中，以提供服务。

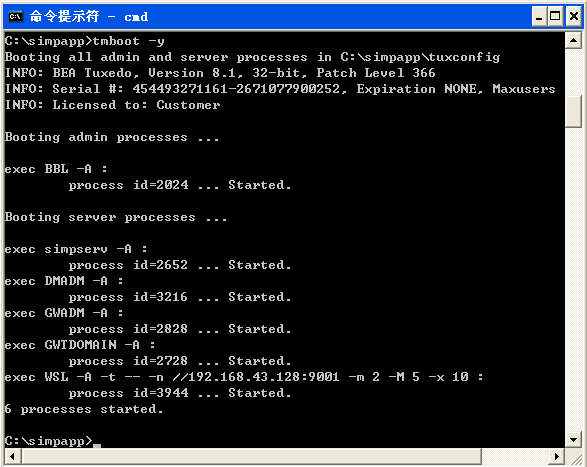

6. 启动Tuxedo服务

命令：tmboot -y

7. 测试服务

命令：simpcl helloworld

8. 关闭服务

命令：tmshutdown –y

以上命令都是在cmd中执行，需将目录切换到C:\simpapp

配置

1.setenv

set TUXDIR=C:\bea\tuxedo8.1
set APPDIR=C:\simpapp
set PATH=%TUXDIR%\bin;%APPDIR%;%PATH%
set TUXCONFIG=%APPDIR%\tuxconfig
set BDMCONFIG=%APPDIR%\bdmconfig

2.ubbsimple

*RESOURCES
IPCKEY			123456

DOMAINID		simpapp
MASTER			simple
MAXACCESSERS	300
MAXSERVERS		500
MAXSERVICES		1000
MODEL			SHM
LDBAL			N

*MACHINES
DEFAULT:
                APPDIR="C:\simpapp"
                TUXCONFIG="C:\simpapp\tuxconfig"
                TUXDIR="c:\bea\tuxedo8.1"
                MAXWSCLIENTS=150
HONGHU	        LMID=simple

*GROUPS
GROUP1
		        LMID=simple	GRPNO=1 OPENINFO=NONE
GROUP_WSL
		        LMID=simple	GRPNO=8
GRPDOM1
		        LMID=simple	GRPNO=9

*SERVERS
DEFAULT:
CLOPT="-A"
simpserv		SRVGRP=GROUP1  SRVID=5

DMADM			SRVGRP=GRPDOM1 SRVID=1
GWADM			SRVGRP=GRPDOM1 SRVID=2
GWTDOMAIN		SRVGRP=GRPDOM1 SRVID=10

WSL SRVGRP=GROUP_WSL  SRVID=1
CLOPT="-A -t -- -n //192.168.43.128:9001  -m 2 -M 5 -x 10"

*SERVICES
TOUPPER

要点：

1. MASTER属性值要与后面4处LMID的值一致

2. MAXACCESSERS、MAXSERVERS、MAXSERVICES属性值及MAXWSCLIENTS属性值设置的比较大，若设置过小启动服务时会报错

3. HONGHU为计算机名，且必须大写。建议将计算机名改为全英文的名称，以免编译时出现不必要的错误

4. simpserv为步骤5编译生成的exe文件名称

5. 192.168.43.128:9001为其他机器能够通过该IP远程调用到Tuxedo服务

6. TOUPPER为对外的服务名，在使用tpcall调用服务时即指定该名称

3. domsimple

*DM_RESOURCES
VERSION=U22

*DM_LOCAL_DOMAINS
TDOM1 	GWGRP=GRPDOM1
		TYPE=TDOMAIN
		DOMAINID=TDOM1

*DM_REMOTE_DOMAINS
TDOM2 	TYPE=TDOMAIN
		DOMAINID=TDOM2

*DM_TDOMAIN
TDOM1	NWADDR="//192.168.43.128:9000"
TDOM2 	NWADDR="//192.168.43.1:7002"

*DM_LOCAL_SERVICES
TOUPPER	RNAME=TOUPPER

*DM_REMOTE_SERVICES
TOLOWER RDOM=TDOM2 	RNAME=TOLOWER

要点：

1. ubb和dom文件中的注释是 #，*表示一个配置块。要注意启用VERSION时，要将*DM_RESOURCES前的 #去掉

2. TDOM1表示Tuxedo端，TDOM2表示Weblogic端。

3. 192.168.43.128:9000是Tuxedo提供给Weblogic访问的地址

4. 192.168.43.1:7002是Weblogic提供给Tuxedo访问的地址，注意这里的端口要与Weblogic服务启动的端口区分开

5. DM_LOCAL_SERVICES表示Tuxedo提供的服务，即TUPPER

6. DM_REMOTE_SERVICES表示Weblogic提供的服务，即TOLOWER
