硬核实战！CentOS7 iSCSI存储搭建+多路径高可用，生产环境直接复用

标签：#iSCSI #IP-SAN #Linux存储运维 #多路径高可用 #企业存储实战 #CentOS7

导读：在企业数据中心架构中，共享存储是集群服务、业务数据持久化的核心基石。传统FC光纤存储成本高昂、部署复杂，而iSCSI IP-SAN依托通用以太网，低成本、易运维、兼容性极强，成为中小企业、私有云环境的首选块存储方案。

本文从零梳理iSCSI核心原理、架构术语，全程手把手实操服务端部署、客户端挂载、持久化配置、多路径冗余、故障切换，所有命令、配置均可直接复制落地，完美适配测试、生产环境，新手也能一次性吃透！

一、iSCSI 核心原理与技术特性

1.1 SCSI 与 iSCSI 核心区别

SCSI（小型计算机系统接口）：传统本地硬件总线协议，专门用于服务器与硬盘、阵列卡、光驱等存储设备的本地高速通信，读写性能稳定，但仅支持本地硬件连接，无法跨网络共享。

iSCSI（Internet 小型计算机系统接口）：由IBM研发的IP-SAN技术，核心突破是将本地SCSI读写指令封装为TCP数据包，通过以太网传输，彻底打破本地硬件限制。

简单来说：iSCSI 可以让远端服务器的硬盘，被本地服务器识别为原生裸盘，支持分区、格式化、挂载、LVM等所有磁盘操作，体验与本地硬盘完全一致。

1.2 性能与安全设计

  • 性能优化：测试环境可使用千兆网卡，生产环境强制推荐10G及以上专用以太网，降低IO延迟，支撑高并发读写场景。

  • 内网传输机制：数据中心内网封闭传输，默认不加密，最大化磁盘读写性能，满足业务吞吐需求。

  • 外网安全加固：若需跨公网使用iSCSI存储，可搭配IPsec协议加密传输流量，杜绝数据抓包、篡改、泄露风险。

二、iSCSI 架构与核心运维术语

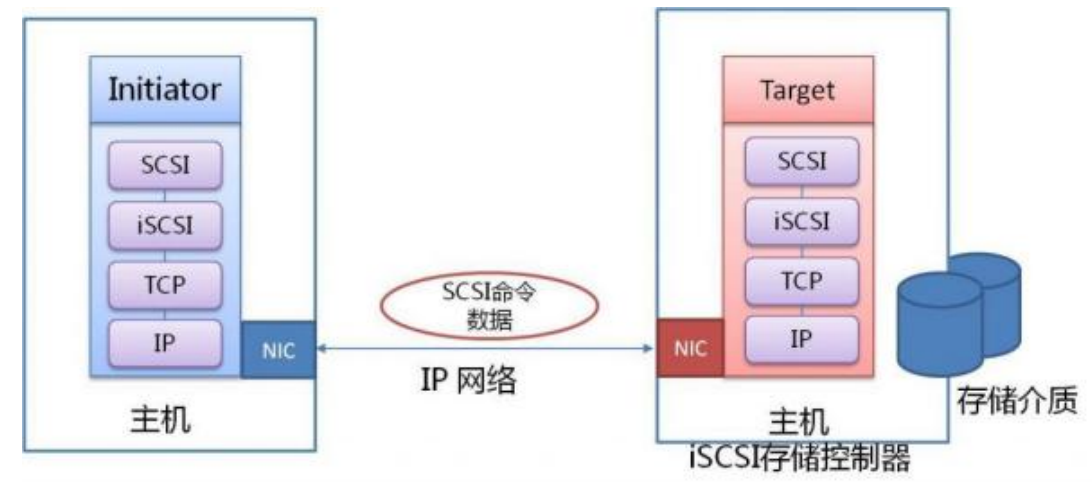

iSCSI 采用标准C/S（客户端/服务端）架构，角色分工清晰，所有权限管控、磁盘映射、高可用配置，均基于以下架构和术语实现，是运维实操的核心基础。
在这里插入图片描述

2.1 两大核心角色

Target（iSCSI 服务端）

存储资源提供者，部署在专用存储服务器上，负责整合本地物理磁盘、分区，对外发布共享存储资源，同时管控客户端接入权限、磁盘映射规则。单台服务端可创建多个Target，实现多组磁盘分组隔离共享。

Initiator（iSCSI 客户端）

存储资源使用者，部署在业务服务器上，分为两种模式：主流软件模式（免费、易部署）、企业高端HBA硬件网卡模式（释放服务器资源）。客户端通过网络发现并认证服务端存储，将远端磁盘映射为本地块设备使用。

2.2 必懂核心术语

IQN（全局唯一设备名称）

iSCSI设备全网唯一身份标识，是服务端识别客户端、配置访问白名单的核心依据，所有服务端Target、客户端Initiator必须配置独立IQN。

标准格式：iqn.YYYY-MM.com.reversed.domain:name_string

组成部分格式要求作用说明
前缀固定iqn.iSCSI 限定命名开头，不可修改
第一段时间YYYY-MM4 位年份 - 2 位月份，用来保证全局唯一，填写创建 iSCSI 目标的年月即可
第二段反向域名域名倒序使用自己持有 / 所属域名倒写，防止和互联网其他厂商 IQN 冲突(例如：storage.laofang.cloud 的反向域名为cloud.laofang.storage)
第三段标识:name_string冒号 + 自定义名称，区分同一服务器上多个不同磁盘目标，单目标可省略

实战配置示例：

  • 服务端：iqn.2026-08.cloud.laofang.iscsi-server:disk1

  • 客户端：iqn.2026-08.cloud.laofang.iscsi-client

LUN（逻辑单元）

真正对外提供服务的块设备，后端绑定服务端物理磁盘/分区。一个Target可绑定多个LUN，实现多块独立磁盘共享，是客户端最终识别和使用的存储设备。

ACL（访问控制白名单）

iSCSI核心安全机制，默认拒绝所有客户端连接。仅将客户端IQN加入白名单后，客户端才能认证登录、使用存储资源，有效防止未授权设备接入。

Portal（访问门户）

iSCSI服务对外监听入口，由「IP+3260标准端口」组成，客户端通过该地址扫描、发现并连接远端存储资源。

TPG（目标门户组）

Target的完整配置集合，整合Portal监听端口、LUN磁盘映射、ACL访问权限三大核心配置。常规场景单Target搭配单TPG，高可用多路径场景可配置多TPG实现链路冗余。

三、实验环境规划与初始化

3.1 节点资源规划

基于CentOS7模板克隆两台虚拟机，关闭防火墙、SELinux，保证网络互通；服务端新增2块20G SCSI磁盘作为共享存储。

节点名称IP地址角色硬件配置
iscsi-server10.1.8.10/24iSCSI Target 服务端系统盘+2块20G共享磁盘（/dev/sdb、/dev/sdc）
iscsi-client10.1.8.11/24iSCSI Initiator 客户端默认系统盘，无额外磁盘

3.2 全局环境初始化（所有节点执行）

服务端初始化配置

# 修改主机名
hostnamectl set-hostname iscsi-server

# 配置静态IP
nmcli connection modify ens33 ipv4.method manual ipv4.addresses 10.1.8.10/24 ipv4.gateway 10.1.8.2 ipv4.dns 10.1.8.2 autoconnect yes
nmcli connection up ens33

# 关闭防火墙与SELinux（测试环境）
systemctl disable firewalld --now
setenforce 0

客户端初始化配置

# 修改主机名
hostnamectl set-hostname iscsi-client

# 配置静态IP
nmcli connection modify ens33 ipv4.method manual ipv4.addresses 10.1.8.11/24 ipv4.gateway 10.1.8.2 ipv4.dns 10.1.8.2 autoconnect yes
nmcli connection up ens33

# 关闭防火墙与SELinux（测试环境）
systemctl disable firewalld --now
setenforce 0

四、iSCSI Target 服务端完整部署

4.1 安装核心依赖服务

iSCSI服务端依托 targetd 服务运行，通过targetcli 交互式工具完成所有配置。

# 安装服务端核心软件
[root@iscsi-server ~ 23:26:10]# yum -y install targetd targetcli

# 设置开机自启并立即启动服务
[root@iscsi-server ~ 23:32:21]# systemctl enable target --now

# 生产环境放行iSCSI端口防火墙规则
[root@iscsi-server ~ 23:35:33]# firewall-cmd --add-service=iscsi-target --permanent
[root@iscsi-server ~ 23:36:39]# firewall-cmd --reload

4.2 完整配置流程（交互式实操）

标准配置顺序：创建后端存储 → 新建Target IQN → 绑定LUN磁盘 → 配置ACL白名单 → 优化监听端口 → 保存配置

1、进入交互式配置终端

不带任何选项运行targetcli时，该命令将进入交互模式

[root@iscsi-server ~ 23:38:19]# targetcli
Warning: Could not load preferences file /root/.targetcli/prefs.bin.
targetcli shell version 2.1.53
Copyright 2011-2013 by Datera, Inc and others.
For help on commands, type 'help'.

目录结构逐行解析
这是刚进入targetcli交互界面的初始空白目录，无任何 iSCSI 配置，逐层拆解含义

/> ls
o- / .......................................................... [根目录，targetcli总入口]
  o- backstores ............................................... [后端存储仓库，定义要共享的磁盘数据源]
  | o- block ................................... [Storage Objects: 0]  # 块设备：物理硬盘、分区、LVM逻辑卷（生产常用）
  | o- fileio .................................. [Storage Objects: 0]  # 文件镜像：用单个文件模拟磁盘，多用于测试环境
  | o- pscsi ................................... [Storage Objects: 0]  # 直通SCSI设备：直接透传外接硬件磁盘
  | o- ramdisk ................................. [Storage Objects: 0]  # 内存盘：内存虚拟高速磁盘，断电数据丢失
  o- iscsi ............................................. [Targets: 0]  # iSCSI目标目录，创建IQN共享目标
  o- loopback .......................................... [Targets: 0]  # 本地回环挂载，本机程序调用本机共享磁盘，极少使用

补充标注说明

  • Storage Objects: 0：当前该分类下还没有创建任何后端存储；
  • Targets: 0：暂无 iSCSI 共享目标；
  • 日常搭建远程共享磁盘，仅使用 block + iscsi 两个目录，其余三类仅特殊场景使用。

通用基础指令（全目录通用）

命令功能
ls查看当前目录所有内容
cd 路径切换目录
create xxx创建对象（后端、target、lun、acl）
delete xxx删除指定对象
clearconfig confirm=true清空全部配置
saveconfig保存配置，开机自动加载
help查看当前目录可用命令

2、创建块设备后端存储

将服务端新增的两块磁盘注册为后端存储，用于对外共享

# 进入块设备配置目录
cd /backstores/block

# 绑定第一块20G磁盘 /dev/sdb
create myblock1 /dev/sdb

3、创建Target唯一IQN

# 进入iSCSI核心配置目录
cd /iscsi

# 创建第一个存储目标（对应sdb磁盘）
create iqn.2026-08.cloud.fangbing.iscsi-server:disk1

4、绑定LUN磁盘映射

将后端存储磁盘与Target关联，实现磁盘对外共享，无此配置客户端无法识别磁盘

# 为disk1绑定LUN
cd /iscsi/iqn.2026-08.cloud.fangbing.iscsi-server:disk1/tpg1/luns
create /backstores/block/myblock1

5、配置ACL客户端白名单

仅放行指定客户端IQN，拒绝所有未授权连接，保障存储安全

# 配置disk1白名单
cd /iscsi/iqn.2026-08.cloud.fangbing.iscsi-server:disk1/tpg1/acls
create iqn.2026-08.cloud.fangbing.iscsi-client

6、优化监听端口（生产必备）

默认监听0.0.0.0全网段，存在安全风险，修改为固定业务IP监听

# 优化disk1监听端口
cd /iscsi/iqn.2026-08.cloud.fangbing.iscsi-server:disk1/tpg1/portals/
delete 0.0.0.0 3260
create 10.1.8.10 3260

7、保存配置并退出

# 退出终端（自动保存配置）
exit

# 查看配置后的结果
[root@iscsi-server ~ 23:59:36]# targetcli ls
o- / .......................................................... [targetcli根目录]
  o- backstores ............................................... [后端存储总目录，存放共享磁盘数据源]
  | o- block ................................... [Storage Objects: 1]  # 块设备目录，当前已有1个后端磁盘
  | | o- myblock1 ......... [/dev/sdb (20.0GiB) write-thru activated]  # 后端磁盘名myblock1，绑定/dev/sdb，20G直写模式，已启用
  | |   o- alua .................................... [ALUA Groups: 1]  # 多路径高可用分组
  | |     o- default_tg_pt_gp ........ [ALUA state: Active/optimized]  # 路径状态：正常活跃可用
  | o- fileio .................................. [Storage Objects: 0]  # 文件镜像存储，暂无创建
  | o- pscsi ................................... [Storage Objects: 0]  # 硬件SCSI直通，暂无创建
  | o- ramdisk ................................. [Storage Objects: 0]  # 内存虚拟磁盘，暂无创建
  o- iscsi ............................................. [Targets: 1]  # iSCSI目标总目录，已创建1个共享目标
  | o- iqn.2026-08.cloud.fangbing.iscsi-server:disk1 ....... [TPGs: 1]  # 目标IQN名称，包含1个目标门户组tpg1
  |   o- tpg1 ................................ [no-gen-acls, no-auth]  # 门户组1：未自动生成ACL、无密码认证
  |     o- acls ........................................... [ACLs: 1]  # 客户端权限白名单，已添加1个客户端
  |     | o- iqn.2026-08.cloud.fangbing.iscsi-client  [Mapped LUNs: 1]  # 放行客户端IQN，已分配1个LUN磁盘
  |     |   o- mapped_lun0 ............... [lun0 block/myblock1 (rw)]  # 映射LUN0，读写权限，对应后端myblock1
  |     o- luns ........................................... [LUNs: 1]  # LUN磁盘列表，绑定1个磁盘
  |     | o- lun0 .... [block/myblock1 (/dev/sdb) (default_tg_pt_gp)]  # LUN0关联后端磁盘myblock1
  |     o- portals ..................................... [Portals: 1]  # 监听端口列表，1个监听地址
  |       o- 10.1.8.10:3260 .................................... [OK]  # 服务端监听IP与端口，状态正常就绪
  o- loopback .......................................... [Targets: 0]  # 本地回环共享，无配置

配置完成后，自动永久到该路径下：/etc/target/saveconfig.json

  • 作用：targetcli 所有配置（后端盘、Target、LUN、ACL、监听端口）都会以 JSON 格式记录在此文件；
  • 生效机制：target.service 开机启动时，自动加载该文件，还原整套 iSCSI 共享配置，保证重启不丢失配置。

4.3 非交互式批量配置（快捷方案）

除交互式配置外，可直接通过命令行批量配置，适合批量部署、脚本自动化运维

# 创建第二块磁盘后端存储
[root@iscsi-server ~ 00:08:26]# targetcli /backstores/block create myblock2 /dev/sdc

# 创建第二个Target
[root@iscsi-server ~ 00:09:46]# targetcli /iscsi create iqn.2026-08.cloud.fangbing.iscsi-server:disk2

# 绑定LUN
[root@iscsi-server ~ 00:11:01]# targetcli /iscsi/iqn.2026-08.cloud.fangbing.iscsi-server:disk2/tpg1/luns create /backstores/block/myblock2

# 配置白名单
[root@iscsi-server ~ 00:12:39]# targetcli /iscsi/iqn.2026-08.cloud.fangbing.iscsi-server:disk2/tpg1/acls create iqn.2026-08.cloud.laofang.iscsi-client

# 绑定固定监听IP
[root@iscsi-server ~ 00:13:35]# targetcli /iscsi/iqn.2026-08.cloud.fangbing.iscsi-server:disk2/tpg1/portals create 10.1.8.10 3260

# 强制保存所有配置
[root@iscsi-server ~ 00:14:34]# targetcli saveconfig

五、iSCSI 客户端连接与持久化挂载

5.1 两种启动器（接入磁盘的两种方式）

  1. 软件启动器（日常学习、服务器首选），靠 CPU 和普通网卡，软件模拟连接远程硬盘
  • 原理：普通网线走硬盘数据，CPU 打包、解析 iSCSI 网络协议；
  • 优点：不用额外花钱，系统装个软件就能用，简单省事；
  • 缺点：读写压力很大时，会稍微占用 CPU 性能。
  1. 硬件 HBA 启动器（大企业高端设备用）
  • 原理：硬件芯片单独处理网络协议，不再占用 CPU；
  • 优点：高速读写、高并发下服务器更稳定；
  • 缺点：硬件很贵，普通机房、学习环境完全没必要。

5.2 安装客户端工具

Linux 电脑想要连上远程iSCSI硬盘，必须装这个工具包（iscsi-initiator-utils）。包里一共 3 样核心东西：

  • iscsid（后台管家）一直挂在后台运行，维持电脑和远程硬盘的连接，断线自动重连、实时传输数据，连接全靠它维持。
  • iscsiadm（操作遥控器）我们手动敲命令全靠它，用来查找远程硬盘、登录连接、断开硬盘。
文件作用
/etc/iscsi/initiatorname.iscsi本机 “身份证号（客户端 IQN）”，服务端只认名单里的身份证，不在名单就不让连硬盘
/etc/iscsi/iscsid.conf连接规则手册：断线多久重试、密码登录、传输速度限制等细节设置
# 安装软件包
[root@iscsi-client ~ 23:26:12]# yum install -y iscsi-initiator-utils

# 设置开机自启，同时启动软件
[root@iscsi-client ~ 17:40:37]# systemctl enable iscsid --now

# 查看状态
[root@iscsi-client ~ 17:50:05]# systemctl status iscsid

iscsiadm 命令与选项完整汇总表

分类命令 / 参数释义说明实操示例
核心模式-m discovery扫描模式，探测服务端共享磁盘iscsiadm -m discovery -t st -p 10.1.8.10
-m node节点模式，管理本地持久化磁盘记录（登录、删除、查看）iscsiadm -m node
-m session会话模式，查看当前正在连接的链路详情iscsiadm -m session -P3
扫描相关-t st扫描类型 sendtargets，iSCSI 标准默认方式，端口 3260iscsiadm -m discovery -t st -p 10.1.8.10
-p IP[:端口]指定 iSCSI 服务端 IP，端口省略默认 3260iscsiadm -m discovery -t st -p 10.1.8.10:3260
登录操作-l（login）登录磁盘批量登录：iscsiadm -m node -l单独登录：iscsiadm -m node -T iqn.xxx -p 10.1.8.10 -l
登出操作-u（logout）断开磁盘连接，保留本地节点记录全部登出：iscsiadm -m node -u单个登出：iscsiadm -m node -T iqn.xxx -p 10.1.8.10 -u
删除节点-o delete删除本地 node 持久化记录，重启不会自动重连删除单条：iscsiadm -m node -T iqn.xxx -p 10.1.8.10 -o delete清空整台服务器记录：iscsiadm -m node -p 10.1.8.10 -o delete
查看配置-o show查看单个 target 详细配置（超时、认证、重连参数）iscsiadm -m node -T iqn.2026-08.local:disk1 -o show
详情等级-P 0极简输出，仅核心信息iscsiadm -m session -P0
-P 1简略信息，日常查看链路状态iscsiadm -m session -P1
-P 3完整详细信息，故障排查首选，可查看 /dev/sd 盘符iscsiadm -m session -P3
指定对象-T IQN名称锁定单个目标磁盘iscsiadm -m node -T iqn.2026-08.local:disk1 -l
查看记录iscsiadm -m discovery查看所有历史扫描过的服务器iscsiadm -m discovery
iscsiadm -m node列出本机所有保存的 target 节点清单iscsiadm -m node
临时直登无 discovery，手动指定登录不写入本地 node，重启失效，仅临时测试iscsiadm -m node -T iqn.2026-08.local:disk1 -p 10.1.8.10 -l

5.3配置客户端唯一IQN

客户端IQN必须与服务端白名单完全一致，否则无法登录

# 编辑IQN配置文件
vim /etc/iscsi/initiatorname.iscsi

写入如下配置：

# iSCSI 客户端唯一身份标识（启动器名称），用来让服务端识别当前客户端，做权限 ACL 黑白名单绑定
InitiatorName=iqn.2026-08.cloud.fangbing.iscsi-client

# 重启服务
[root@iscsi-client ~ 18:24:34]# systemctl restart iscsid

5.4 发现并登录远端存储

1、扫描服务端共享资源

# 扫描模式，探测服务端共享磁盘，服务端 Target 信息自动写入本机 /var/lib/iscsi/nodes/，生成 node 节点记录
[root@iscsi-client ~ 17:56:56]# iscsiadm -m discovery -t st -p 10.1.8.10
10.1.8.10:3260,1 iqn.2026-08.cloud.fangbing.iscsi-server:disk1
10.1.8.10:3260,1 iqn.2026-08.cloud.fangbing.iscsi-server:disk2

注意：只有先扫描发现后，服务端 Target 信息会自动写入本机 /var/lib/iscsi/nodes/，生成 node 节点记录；本机才能登录。

2、登录指定存储目标

# 登录所有扫描的设备
[root@iscsi-client ~ 18:25:03]# iscsiadm -m node -l

5.5 查看映射磁盘设备

# 查看本地磁盘列表，可识别远端sdb和sdc磁盘
[root@iscsi-client ~ 18:27:49]# lsblk
NAME            MAJ:MIN RM   SIZE RO TYPE MOUNTPOINT
sda               8:0    0   200G  0 disk
├─sda1            8:1    0     1G  0 part /boot
└─sda2            8:2    0   199G  0 part
  ├─centos-root 253:0    0    50G  0 lvm  /
  ├─centos-swap 253:1    0   3.9G  0 lvm  [SWAP]
  └─centos-home 253:2    0 145.1G  0 lvm  /home
sdb               8:16   0    20G  0 disk
sdc               8:32   0    20G  0 disk
sr0              11:0    1   4.4G  0 rom  /run/media/root/CentOS 7 x86_64

# 查看完整iSCSI会话详情
[root@iscsi-client ~ 18:28:26]# iscsiadm -m session -P 3

5.6 磁盘格式化与读写测试

# 格式化xfs文件系统
[root@iscsi-client ~ 21:24:38]# mkfs.xfs /dev/sdb

# 创建挂载目录并临时挂载
[root@iscsi-client ~ 21:24:48]# mkdir /sdb
[root@iscsi-client ~ 21:25:19]# mount /dev/sdb /sdb

# 读写测试验证可用性
[root@iscsi-client ~ 21:25:40]# echo "iscsi storage test" > /sdb/test
[root@iscsi-client ~ 21:26:36]# cat /sdb/test
iscsi storage test

5.7 生产级持久化挂载（重点）

核心避坑：禁止使用/dev/sd*设备名挂载，服务器重启后设备名可能漂移，导致挂载失败！必须使用UUID+_netdev参数

# 查询磁盘UUID
[root@iscsi-client ~ 21:26:48]# blkid /dev/sdb
/dev/sdb: UUID="a6616dc3-fcff-4ceb-97bb-a25564d90449" TYPE="xfs"

# 编辑开机挂载文件
[root@iscsi-client ~ 21:28:00]# vim /etc/fstab

写入配置（替换为自己的磁盘UUID）：

UUID="a6616dc3-fcff-4ceb-97bb-a25564d90449" /sdb xfs defaults,_netdev 0 0

_netdev 参数作用：等待网络、iSCSI服务启动完成后再挂载磁盘，彻底杜绝开机挂载失败问题。

核查配置是否正常

# 卸载/dev/sdb设备
[root@iscsi-client ~ 21:31:25]# umount /dev/sdb

# 读取 /etc/fstab 配置文件，自动挂载文件中所有标记为开机自动挂载
[root@iscsi-client ~ 21:31:31]# mount -a

# 查看挂载结果
[root@iscsi-client ~ 21:31:52]# df -hT /dev/sdb
文件系统       类型  容量  已用  可用 已用% 挂载点
/dev/sdb       xfs    20G   33M   20G    1% /sdb

5.8 客户端断开与清理配置

要停止使用iSCSI目标，请执行以下步骤：

  • 确保没有使用目标提供的任何设备。 例如，卸载文件系统。
  • 从/etc/fstab等位置删除对目标的所有持久引用。
  • 从iSCSI目标注销。
# 卸载挂载目录，同时删除/etc/fstab中的挂载配置
[root@iscsi-client ~ 21:30:58]# umount /dev/sdb

# 注销iSCSI连接
[root@iscsi-client ~ 21:40:37]# iscsiadm -m node -T iqn.2026-08.cloud.fangbing.iscsi-server:disk1 -p 10.1.8.10:3260 -u

# 删除本地缓存的存储节点信息
[root@iscsi-client ~ 21:42:50]# iscsiadm -m node -T iqn.2026-08.cloud.fangbing.iscsi-server:disk1 -p 10.1.8.10:3260 -o delete

# 查看本地连接的所有node节点
[root@iscsi-client ~ 21:44:20]# iscsiadm -m node

六、Multipath 多路径高可用部署（生产必备）

单链路iSCSI存储存在严重单点故障，网卡、网线、端口故障都会导致存储离线、业务中断。通过多路径技术聚合双链路，实现故障自动切换，保障业务7*24小时高可用。多路径就是把多条物理线路合并成 1 个虚拟硬盘：一根线路断了，流量自动换到别的线路，硬盘照常使用，不会掉线损坏。

实现原理：

  • 内核底层：Device Mapper相当于系统自带的 “虚拟硬盘加工厂”，多路径靠它造出合并后的虚拟硬盘。
  • 后台管家：multipathd 进程24 小时后台盯着所有线路好坏，哪根线路故障，立刻自动切换线路，全程不用人工干预。
  • 手动遥控器：multipath 命令管理员手动查询硬盘状态、刷新配置、排查故障用的命令工具。
  • 安装包：device-mapper-multipath想要用多路径，必须装这个软件包，管家进程、遥控器命令、内核驱动全都在这个包里。

6.1 多路径架构原理

服务端、客户端各配置双网卡双网段，搭建两条独立存储传输链路。系统将两条物理链路聚合为一个虚拟设备，默认主备模式，主链路故障时，业务无感知自动切换至备用链路。

6.2 服务端双链路配置

服务端新增网卡配置网段：10.1.1.10/24，新增监听端口

# 新增第二条链路监听端口
[root@iscsi-server ~ 22:00:25]# targetcli /iscsi/iqn.2026-08.cloud.fangbing.iscsi-server:disk1/tpg2/portals create 10.1.1.10 3260
[root@iscsi-server ~ 22:00:33]# targetcli /iscsi/iqn.2026-08.cloud.fangbing.iscsi-server:disk2/tpg1/portals create 10.1.1.10 3260

# 保存高可用配置
[root@iscsi-server ~ 22:02:57]# targetcli saveconfig

6.3 客户端多路径部署

客户端新增网卡配置网段：10.1.1.11/24，同时安装多路径软件包

# 安装多路径核心工具
[root@iscsi-client ~ 22:04:07]# yum -y install device-mapper-multipath

# 生成默认配置文件并启用服务
# 整行命令作用
# 一键三件事：
# 1.启用多路径、生成配置文件；
# 2.马上运行多路径守护进程；
# 3.设置开机自启，重启服务器多路径依旧生效。
[root@iscsi-client ~ 22:13:59]# mpathconf --enable --with_multipathd y --with_chkconfig y
usage: /usr/sbin/mpathconf <command>

Commands:
Enable: --enable
Disable: --disable
Only allow certain wwids (instead of enable): --allow <WWID>
Set user_friendly_names (Default y): --user_friendly_names <y|n>
Set find_multipaths (Default y): --find_multipaths <y|n>
Load the dm-multipath modules on enable (Default y): --with_module <y|n>
start/stop/reload multipathd (Default n): --with_multipathd <y|n>
select output file (Default /etc/multipath.conf): --outfile <FILE>

# 启动服务
[root@iscsi-client ~ 22:22:26]# systemctl start multipathd

dm-multipath 命令汇总精简版

分类命令通俗作用实战示例
multipath 主命令查看、刷新、管理多路径设备multipath -ll最常用，详细查看链路、状态、WWID、mpath 设备拓扑multipath -ll
multipath -l简略查看链路信息，输出精简multipath -l
multipath -r重新扫描磁盘，刷新聚合路径multipath -r
multipath -f 设备路径删除单个多路径映射设备multipath -f /dev/mapper/mpath0
multipath -F清空全部多路径设备multipath -F
multipath -t查看当前已加载生效的配置multipath -t
multipath -w查看所有磁盘 WWID 编号multipath -w
multipath -v 数字日志级别：0 静默、1 默认、2 详细、3 调试multipath -v3 -r
multipath -q静默执行，屏蔽多余输出multipath -q -r
multipathd 交互命令进程内部查询、热重载、扩容刷新multipathd show paths查看所有物理链路在线状态multipathd show paths
multipathd show maps查看所有聚合后的 mpath 虚拟盘multipathd show maps
multipathd show config查看进程实时运行配置multipathd show config
multipathd reload热重载配置，不重启进程multipathd reload
multipathd resize map mpath0磁盘扩容后刷新识别容量multipathd resize map mpath0
mpathconf 初始化配置工具mpathconf --enable开启多路径、生成配置文件、加载内核模块mpathconf --enable
mpathconf --disable关闭多路径、停用模块mpathconf --disable
mpathconf --with_multipathd y启用配置后立刻启动守护进程一键初始化：mpathconf --enable --with_multipathd y --with_chkconfig y
mpathconf --with_chkconfig y配置开机自启，兼容 CentOS6/7同上组合命令
mpathconf（无参数）查看多路径全局开关状态mpathconf

6.4 双链路发现与聚合

# 分别扫描两条链路的存储资源
[root@iscsi-client ~ 22:24:12]# iscsiadm -m discovery -t st -p 10.1.8.10
[root@iscsi-client ~ 22:24:32]# iscsiadm -m discovery -t st -p 10.1.1.10

# 批量登录所有存储链路
[root@iscsi-client ~ 22:24:55]# iscsiadm -m node -l

# 查看多路径聚合状态
[root@iscsi-client ~ 22:25:47]# multipath -ll
mpathb (3600140558aea5124ff042cb9250b77ad) dm-4 LIO-ORG ,myblock    # 多路径友好名|WWID唯一编号|内核底层dm设备|存储厂商与LUN名称
size=20G features='0' hwhandler='0' wp=rw                           # 容量20G | 无特殊硬件特性 | 无硬件管理插件 | 读写权限rw
|-+- policy='service-time 0' prio=1 status=active                   # 路径组1：最短耗时调度、优先级1、当前业务主用组
| `- 5:0:0:0 sdc 8:32 active ready running                          # 物理磁盘sdc，主链路，正常就绪、正在运行
`-+- policy='service-time 0' prio=1 status=enabled                  # 路径组2：同调度策略优先级，备用就绪组
  `- 6:0:0:0 sde 8:64 active ready running                          # 物理磁盘sde，备用链路，线路健康可随时切换
mpatha (3600140548cc0e172d004bbea5bf41895) dm-3 LIO-ORG ,myblock2
size=20G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=1 status=active
| `- 4:0:0:0 sdb 8:16 active ready running
`-+- policy='service-time 0' prio=1 status=enabled
  `- 3:0:0:0 sdd 8:48 active ready running

正常状态：两条链路一主一备，状态为active/ready，代表链路聚合成功。

6.5 确定设备是同一设备

WWN（World Wide Name）：IEEE 标准化的全球唯一硬件名称，固化在存储设备中，永久唯一。

适用设备：硬盘、RAID、存储阵列、光纤交换机等存储硬件。

scsi_id 命令

# 可以确定sdb和sdd是同1个设备
[root@iscsi-client ~ 22:56:26]# /usr/lib/udev/scsi_id -g -u /dev/sdb
3600140548cc0e172d004bbea5bf41895
[root@iscsi-client ~ 22:56:46]# /usr/lib/udev/scsi_id -g -u /dev/sdd
3600140548cc0e172d004bbea5bf41895

# 可以确定sdc和sde是同1个设备
[root@iscsi-client ~ 22:56:32]# /usr/lib/udev/scsi_id -g -u /dev/sdc
3600140558aea5124ff042cb9250b77ad
[root@iscsi-client ~ 22:56:56]# /usr/lib/udev/scsi_id -g -u /dev/sde
3600140558aea5124ff042cb9250b77ad

6.6 自定义多路径设备名称

默认设备名辨识度低，可自定义别名，方便运维管理

# 编辑多路径配置文件
[root@iscsi-client ~ 22:56:59]# vim /etc/multipath.conf

文件末尾添加自定义配置：

multipaths {                          # 自定义多路径设备专属配置区块，用于单独指定某一块存储盘参数
    multipath {                       # 单台多路径逻辑磁盘配置起始
        wwid 3600140548cc0e172d004bbea5bf41895    # 磁盘唯一硬件标识，用来精准识别后端存储盘
        alias xiyangyang              # 自定义设备别名，生成/dev/mapper/xiyangyang，简化盘符使用
        path_grouping_policy failover # 路径策略：failover 主链路工作，故障自动切备用链路
    }
}

# 重载服务生效
[root@iscsi-client ~ 23:04:31]# systemctl reload multipathd.service
[root@iscsi-client ~ 23:04:50]# multipath -ll
Aug 07 23:05:00 | /etc/multipath.conf line 94, invalid keyword: blacklist
mpathb (3600140558aea5124ff042cb9250b77ad) dm-4 LIO-ORG ,myblock1
size=20G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=1 status=active
| `- 5:0:0:0 sdc 8:32 active ready running
`-+- policy='service-time 0' prio=1 status=enabled
  `- 6:0:0:0 sde 8:64 active ready running
xiyangyang (3600140548cc0e172d004bbea5bf41895) dm-3 LIO-ORG ,myblock2
size=20G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=1 status=active
| `- 3:0:0:0 sdd 8:48 active ready running
`-+- policy='service-time 0' prio=1 status=enabled
  `- 4:0:0:0 sdb 8:16 active ready running

6.6 多路径高可用故障测试

  1. 备用链路故障测试：断开服务端备用网卡，客户端执行multipath -ll，备用链路标记failed，主链路正常承载业务，无中断。

  2. 主链路故障测试：断开服务端主网卡，备用链路自动切换为active状态，业务读写无感知、不中断。

  3. 链路恢复测试：故障网卡恢复后，链路自动回归备用状态，多路径架构自动自愈。

6.7 多路径核心配置文件详解

/etc/multipath.conf 五大核心配置模块，覆盖绝大多数生产场景：

  • defaults：全局默认配置，定义链路选择、故障检测、IO调度规则。

  • blacklist：设备黑名单，禁止本地硬盘、光驱、U盘被多路径错误聚合。

  • blacklist_exceptions：黑名单白名单，单独放行指定存储设备。

  • devices：按存储厂商、型号批量配置设备参数。

  • multipaths：针对指定WWID设备单独配置，优先级最高。

七、常见故障排查方案

7.1 存储登录失败

大概率为IQN不匹配：检查客户端/etc/iscsi/initiatorname.iscsi IQN是否与服务端白名单一致，修改后重启iscsid服务，重新扫描登录。同时检查服务端3260端口防火墙是否放行。

7.2 开机自动挂载失败

排查两点：1、fstab是否添加_netdev网络挂载参数；2、iscsi服务是否设置开机自启。禁止使用设备名挂载，必须使用UUID。

7.3 多路径链路异常

检查两端网卡网络互通性、物理链路状态、multipathd服务运行状态，使用multipath -ll实时扫描链路，定位故障节点。

八、实战总结

  1. iSCSI IP-SAN 低成本、高兼容，是中小企业替代FC光纤存储的最优方案，适配集群共享存储、业务数据持久化场景。

  2. iSCSI核心安全依赖IQN白名单ACL，默认拒绝所有未授权接入，生产环境严禁开放全网访问。

  3. 客户端挂载必须遵循「UUID+_netdev」规范，彻底解决设备名漂移、开机挂载异常问题。

  4. 单链路iSCSI存在单点故障，生产环境必须部署Multipath多路径，实现链路冗余、故障自动切换。

  5. 多路径支持主备切换、链路自愈，是企业存储高可用架构的标配，可有效规避硬件单点故障导致的业务中断。
    白名单，单独放行指定存储设备。

  • devices：按存储厂商、型号批量配置设备参数。

  • multipaths：针对指定WWID设备单独配置，优先级最高。

七、常见故障排查方案

7.1 存储登录失败

大概率为IQN不匹配：检查客户端/etc/iscsi/initiatorname.iscsi IQN是否与服务端白名单一致，修改后重启iscsid服务，重新扫描登录。同时检查服务端3260端口防火墙是否放行。

7.2 开机自动挂载失败

排查两点：1、fstab是否添加_netdev网络挂载参数；2、iscsi服务是否设置开机自启。禁止使用设备名挂载，必须使用UUID。

7.3 多路径链路异常

检查两端网卡网络互通性、物理链路状态、multipathd服务运行状态，使用multipath -ll实时扫描链路，定位故障节点。

八、实战总结

  1. iSCSI IP-SAN 低成本、高兼容，是中小企业替代FC光纤存储的最优方案，适配集群共享存储、业务数据持久化场景。

  2. iSCSI核心安全依赖IQN白名单ACL，默认拒绝所有未授权接入，生产环境严禁开放全网访问。

  3. 客户端挂载必须遵循「UUID+_netdev」规范，彻底解决设备名漂移、开机挂载异常问题。

  4. 单链路iSCSI存在单点故障，生产环境必须部署Multipath多路径，实现链路冗余、故障自动切换。

  5. 多路径支持主备切换、链路自愈，是企业存储高可用架构的标配，可有效规避硬件单点故障导致的业务中断。

标签
#网络
fb_12345
关注
网络驱动编写与数据包收发
最新发布
ScilogyHunter的博客
08-07 8
NetX Duo采用分层驱动架构，将协议栈与硬件分离：fill:#333;important;important;fill:none;color:#333;color:#333;important;fill:none;fill:#333;height:1em;硬件层网络驱动层NetX Duo协议栈IP层以太网层驱动接口驱动实现MAC控制器PHY芯片网线问题原因解决方案驱动初始化失败时钟未使能检查无法发送数据DMA配置错误检查DMA描述符配置无法接收数据中断未启用检查。
DL/T 645-2007 多功能电表通信协议测试工具分享
风声的专栏
08-03 233
摘要：本文介绍了一款基于PyQt5开发的DL/T 645-2007电表通信协议测试工具，支持串口和TCP两种通信模式。工具严格遵循645-2007规约，具有自动帧格式处理、30+常用参数批量抄读、自定义报文收发等功能，并内置实时通信日志和结果导出。界面分为通信设置、参数选择、结果展示和日志四个区域，支持电表地址自动识别和持久化存储。该工具为单文件EXE程序，无需Python环境，适用于电表通信协议调试和参数抄读。文中详细说明了连接设置、参数读取、地址获取等操作方法，并提供了典型报文示例和常见问题解答。
通信机房运维升级方案 智能温湿度监控减少人工巡检成本
HONSOR
08-04 393
摘要：本文介绍了基站机房以太网温湿度智能监控系统方案，通过部署Honsor H-TH以太网温湿度传感器，实现机房温湿度实时监测、露点预警、异常告警及空调联动控制。系统采用三层架构（感知层、传输层、应用层），支持ModbusTCP协议，复用基站内网传输数据，具有稳定性高、施工简单等优势。方案可有效预防高温、凝露导致的设备故障，减少人工巡检频次，降低能耗，满足运营商运维管理要求，并可拓展接入其他动环传感器构建完整监控系统。
【Linux】网络编程 —— 传输层协议（UDP）与守护进程
qq_42996461的博客
08-06 263
但行好事，莫问前程
沙特智慧城市路灯物联网解决方案：本土网络适配与批量设备上线注册
MetrixAeroCore的博客
08-05 204
现阶段沙特城市基建持续向智慧化、节能化、数字化迭代，传统市政路灯逐步完成智能化改造升级。新式智慧路灯不再局限于基础照明功能，集成了智能调光、远程管控、能耗采集、故障自检、环境感知等多项数字化能力，广泛应用于城市主干道、公共园区、商业片区及新城建设项目。智慧路灯作为全天候运行的市政终端设备，对联网体系有着区别于普通设备的专属要求。除了基础网络稳定在线外，更注重设备批量落地效率、统一备案管理、长期低耗运维。
Voohu：网络变压器插入损耗（IL）与回波损耗（RL）的协同优化
2501_94449423的博客
08-05 179
在高速以太网链路中，插入损耗（IL）和回波损耗（RL）是衡量变压器信号传输质量的两个核心参数。IL反映信号通过变压器的能量损失，RL反映阻抗不匹配导致的信号反射。两者之间存在非独立的耦合关系——追求过低的IL可能以牺牲RL为代价，反之亦然。本文分析IL与RL的物理来源及其耦合机理，给出协同优化的工程方法。
Debian Bind9 配置 View 与主从 DNS：内外网分流解析
weixin_44524357的博客
08-07 154
Debian Bind9 配置 View 与主从 DNS：内外网分流解析 1. 服务介绍 Bind9 是 Debian 中常用的 DNS 服务程序。view 可以根据客户端来源地址返回不同的区域数据，实现内外网分流解析；主从架构可以把区域数据同步到备用 DNS，在主服务器故障时继续提供解析。本文以 Debian 10 实验环境为例，整理 Bind9 的安装、
协议森林14 逆袭 (CIDR与NAT)
Rrzk1yO26的博客
08-04 316
那时候，网络工程师们挥舞着A类、B类、C类地址的“大砍刀”，一刀切下去，就是几百万个地址。### 1. 地址不够用的“中年危机”想象一下，你有一个大仓库（A类地址），里面能放1677万个箱子，但你只用了100个。但这只是“缓兵之计”——NAT破坏了端到端的透明性（比如P2P通信需要打洞），CIDR也无法根治地址枯竭。NAT用“共享翻译”对抗“地址稀缺”，让内网设备“借壳上网”。### 2. 绝地反击：NAT的“偷天换日”CIDR虽然节省了地址，但全球互联网设备爆炸式增长，IPv4地址终究还是见底了。
我的世界联机怎么玩？我拿自家老笔记本跑了一次极限压测
2601_96574771的博客
08-04 344
如果你和我一样，是想用家里吃灰的老电脑给朋友开个 MC 服，那"穿透工具别拖后腿"这件事，比"功能多不多"重要得多。这次用的这款穿云箭，最大亮点不是它有多少功能，而是它够轻——轻到你在资源监视器里几乎找不到它，但 4 人跨省联机一晚上没掉线、没瞬移、没方块回弹。• 模组服更吃带宽：我这次是原版，如果是 50+ 模组的中型整合包，连接建立时间会拉长到 8–15 秒，内存占用 4–6GB，延迟也会涨到 30–80ms。• 跨省联机选节点：穿透工具的节点选"离所有玩家最近的区域"，能显著降低延迟。
北京巡视主机检测项目无画面问题排查
那年那月
08-07 47
摘要： 北京电科院远程智能巡视系统检测项目中，海康平台作为巡视主机与视频级联模拟装置对接时，出现UDP/TCP协议下预览和回放无画面的问题。通过抓包分析发现：1）端口监听冲突，调整级联端口为5060；2）信令交互因用户编码不匹配，兼容处理以配置编码为准；3）SIP解析异常导致码流端口为0，修复解析逻辑；4）UDP模式下PayloadType不符B接口要求（0x60→0x64），支持动态配置；5）分辨率不符（需1920*1080）导致回放异常，统一参数；6）TCP粘包问题通过减小RTP包长度解决。总结提出对接
文件传输在设备通信中的实现原理
weixin_63462802的博客
08-03 334
支柱解决的问题关键技术分层封装各层职责分离，互不干扰协议栈、头部嵌套编号与确认保证不丢、不乱、不重TCP 序号、ACK、重传流量与拥塞控制不撑死接收方、不堵死网络滑动窗口、慢启动、BBR分片与重组适配链路 MTU、支持并行MSS 协商、IP 分片、应用层分块校验与加密保证完整性和机密性这五个支柱协同工作，才让"把文件从 A 搬到 B"这件看似简单的事，在充满噪声、丢包、乱序、拥塞的真实网络中，做到了可靠、高效、安全。文件传输没有什么魔法。它就是编号、确认、重传、校验。
FastAPI SSE WebSocket 实战教程
桃李不言下自成蹊
08-03 265
这篇教程介绍了如何使用 FastAPI 实现SSE和WebSocket功能，主要内容包括： 项目初始化：使用uv工具创建项目结构并安装所需依赖（FastAPI、uvicorn、websockets） 创建FastAPI应用：配置基本路由和启动参数 静态页面处理：分离前端HTML与后端代码 异步编程基础：讲解async/await和异步生成器概念 SSE实现：通过StreamingResponse返回持续更新的时间数据 WebSocket实现：建立双向通信端点，处理消息收发 教程采用现代Python工具链（u
盈方微1000万美元加码武汉半导体，香港贸易网络延伸至光谷
qianliuchuhai的博客
08-07 147
盈方微1000万美元加码武汉半导体，香港贸易网络延伸至光谷
Linux应用
m0_70524224的博客
08-03 261
Linux基础及网络编程，有部分没写是因为尚硅谷有现成的手册，配合使用更好
Flutter 带 TTL 的多级缓存设计：内存+磁盘+网络三层实战
FungLeo's Blog
08-07 799
文章摘要 本文介绍了一种适用于Flutter应用的三级缓存设计方案（内存+磁盘+网络+TTL），解决字典数据和列表首屏频繁请求的问题。作者通过实践经验总结出有效缓存方案需要回答四个关键问题：命中处理、未命中处理、过期处理及强制更新机制。 方案包含三个层级： 内存缓存（ns级）：高频访问数据，进程重启失效 磁盘缓存（ms级）：持久化存储应对冷启动 网络请求：数据最新但速度最慢 关键实现细节包括： 磁盘存储必须包含时间戳以支持TTL校验 采用严格的缓存查询顺序（内存→磁盘→网络） 为列表服务设计peekCach
STM32F103C8T6连接ESP-01S实现WiFi通信：TCP客户端开发实战（一）
优信电子的博客
08-04 285
本文介绍了ESP-01S WiFi模块与STM32的通信方案：STM32通过串口发送AT指令控制ESP-01S实现WiFi连接和TCP通信。文章概述了ESP-01S的特点、常用AT指令集、模块测试方法及常见问题排查，包括指令响应异常、WiFi连接失败等问题的解决方案。通过这种方案，开发者可以轻松实现STM32与电脑间的双向TCP通信，无需深入处理底层WiFi协议。
计算机网络基础：IP 地址、子网掩码、网关
qq_73477845的博客
08-03 199
现场90%的情况连不上设备，根源都是IP/子网/网关配置错误。
【大白话说Java面试题 第217题】【10_网络协议篇】第8题：GET 和 POST 的区别
AI工程硬核派+电脑生活效率咖
08-05 309
本文详解HTTP请求方法GET与POST的核心区别，从参数传递方式、请求长度限制、安全性、幂等性、缓存机制、编码方式、应用场景等维度对比两者的差异，纠正“GET参数只能放在URL”“POST比GET安全”等常见误区，帮助开发者根据业务场景正确选择合适的请求方法。
2026阿里网盘不限速下载实测：从源头解决网络卡顿与限速瓶颈
vipjx2的博客
08-06 257
选择经过传输层优化的专用工具或轻量化协议，可以减少数据报文中的冗余信息，提高有效载荷的传输比例，从而在相同的带宽条件下获得更快的实时速率。对于超大规模的文件集，将其切分为多个独立压缩包分别提取，比单一超大文件的下载更为稳妥且高效。分卷获取不仅降低了单次传输中断的风险，还可以配合多任务并行机制，实现整体效率的最大化。定期刷新本地DNS缓存，或者重启网络接入设备，能够清除冗余的路由节点记录，重建最优质的数据传输路径。获取远端云存储文件时，合理的调优技巧往往能带来事半功倍的效果。
【计算机网络 | 物理层3：数字编码与调制：比特如何变成可传输的信号？】
DdigitalNomad的博客
08-07 259
比特要穿过真实信道，必须先拥有可传播、可检测的物理形式。基带编码通过电平、脉冲和跳变规则把比特表示为数字波形；带通调制则让这些信息改变高频载波的振幅、频率或相位。NRZ、RZ、曼彻斯特和差分曼彻斯特，主要体现了同步能力与频带开销之间的取舍；ASK、FSK、PSK 和 QAM，则展示了载波的不同参数如何承载信息。让接收端能够在有限时间和有限信道条件下，正确区分每一个码元。下一步需要回答的是：给定带宽和噪声，码元速率和每个码元可携带的比特数究竟能提高到什么程度？
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
