WX-0813 AI 降噪回音消除模组：让每一句话都清晰可闻

一、写在前面：当"听得清"成为产品的分水岭

在智能门禁、车载通话、视频会议、远程监控、IPC 摄像头这些场景里，有一个问题反复折磨着产品经理与终端用户：

"对方说话时，我这边一直在 '嗷嗷' 地回响，根本听不清内容。" "会议室里只要开空调，对讲机就只剩下一片嗡嗡声。" "智能玩具刚说一句话，扬声器就把下一句识别指令给 '吞' 了。"

根因几乎都指向同一处——上行拾音的噪声与下行喇叭的回音。

传统的模拟音频方案要解决这两类问题，往往需要在主板上堆叠麦克风前置放大、ADC、AGC、NS（噪声抑制）、AEC（回音消除）、DAC、功放、滤波……一长串模拟电路。每增加一个功能，BOM 成本上升、PCB 面积扩大、调试周期拉长，对不少中小型硬件团队而言几乎不可承受。

WX-0813 的出现，正是为了把这套"音频脏活"打包成一个即插即用的模块，让开发者只关心"它能听懂人话"和"它能把话说清楚"。

---

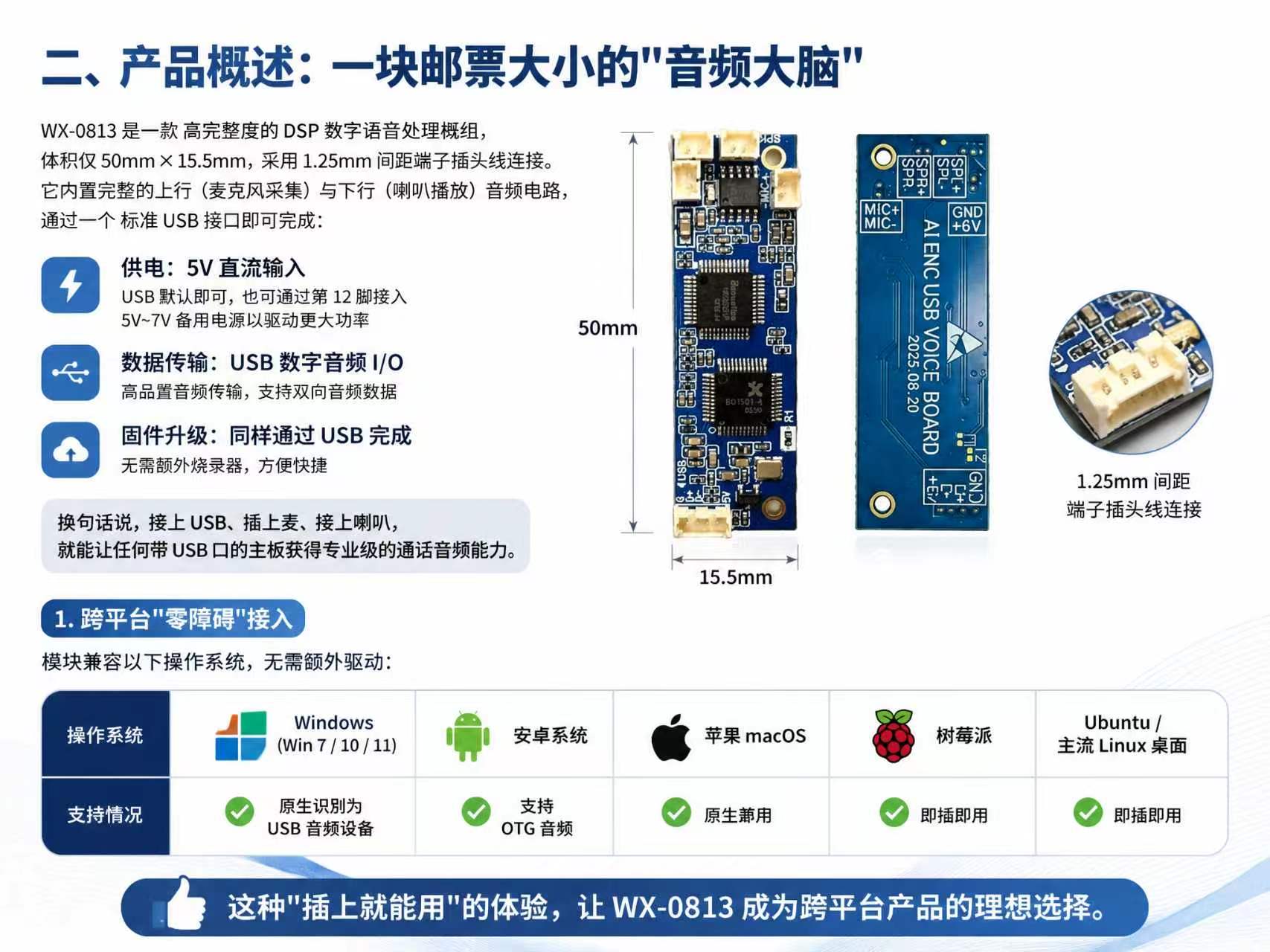

二、产品概述：一块邮票大小的"音频大脑"

WX-0813 是一款 高完整度的 DSP 数字语音处理模组，体积仅 50mm × 15.5mm，采用 1.25mm 间距端子插头线连接。它内置完整的上行（麦克风采集）与下行（喇叭播放）音频电路，通过一个 标准 USB 接口即可完成：

• 供电：5V 直流输入（USB 默认即可，也可通过第 12 脚接入 5V~7V 备用电源以驱动更大功率）

• 数据传输：USB 数字音频 I/O

• 固件升级：同样通过 USB 完成，无需额外烧录器

换句话说，接上 USB、插上麦、接上喇叭，就能让任何带 USB 口的主板获得专业级的通话音频能力。

1. 跨平台"零障碍"接入

模块兼容以下操作系统，无需额外驱动：

操作系统	支持情况
Windows（Win 7 / 10 / 11）	✅ 原生识别为 USB 音频设备
安卓系统	✅ 支持 OTG 音频
苹果 macOS	✅ 原生兼容
树莓派 / Ubuntu / 主流 Linux 桌面	✅ 即插即用

这种"插上就能用"的体验，让 WX-0813 成为跨平台产品的理想选择。

---

三、两大核心能力：AI 降噪 + 全双工消回音

1. AI ENC（人工智能环境噪声消除）

传统降噪算法只能压制 稳态噪声（如风扇、空调），一旦遇到拍打、敲击、汽车鸣笛、金属掉落等 瞬态噪声就完全失效。

WX-0813 内置 AI 固件降噪，可针对 除人声以外的所有声音 进行识别与压制：

• 风扇声、空调声

• 拍打敲击声

• 汽车鸣笛声

• 金属器件掉落声

• 拍打麦克风本体的噪声

• 风直接对着麦克风吹

AI 算法只保留人声语音部分，有效降噪指标高达 45dB~90dB——即便在工地、矿井、行车环境下，也能"滤出干净的人声"。

2. AEC（全双工回音消除）

"喇叭离麦克风很近、音量又大"是 AEC 的终极难题。WX-0813 凭借 100dB 的回音消除能力 + 100ms 的回音空间延迟容忍，即便麦克风紧贴大音量喇叭，也能做到：

• 全双工流畅度：对方说话的同时，你也可以同步说话，不会被"半双工"卡断

• 零回音残留：喇叭声音几乎不会从麦克风端"漏"回来

• 稳定不啸叫：长时间通话不掉线、不炸音

这一指标在会议设备、对讲机、车载免提等场景里，直接决定了产品的可用性。

---

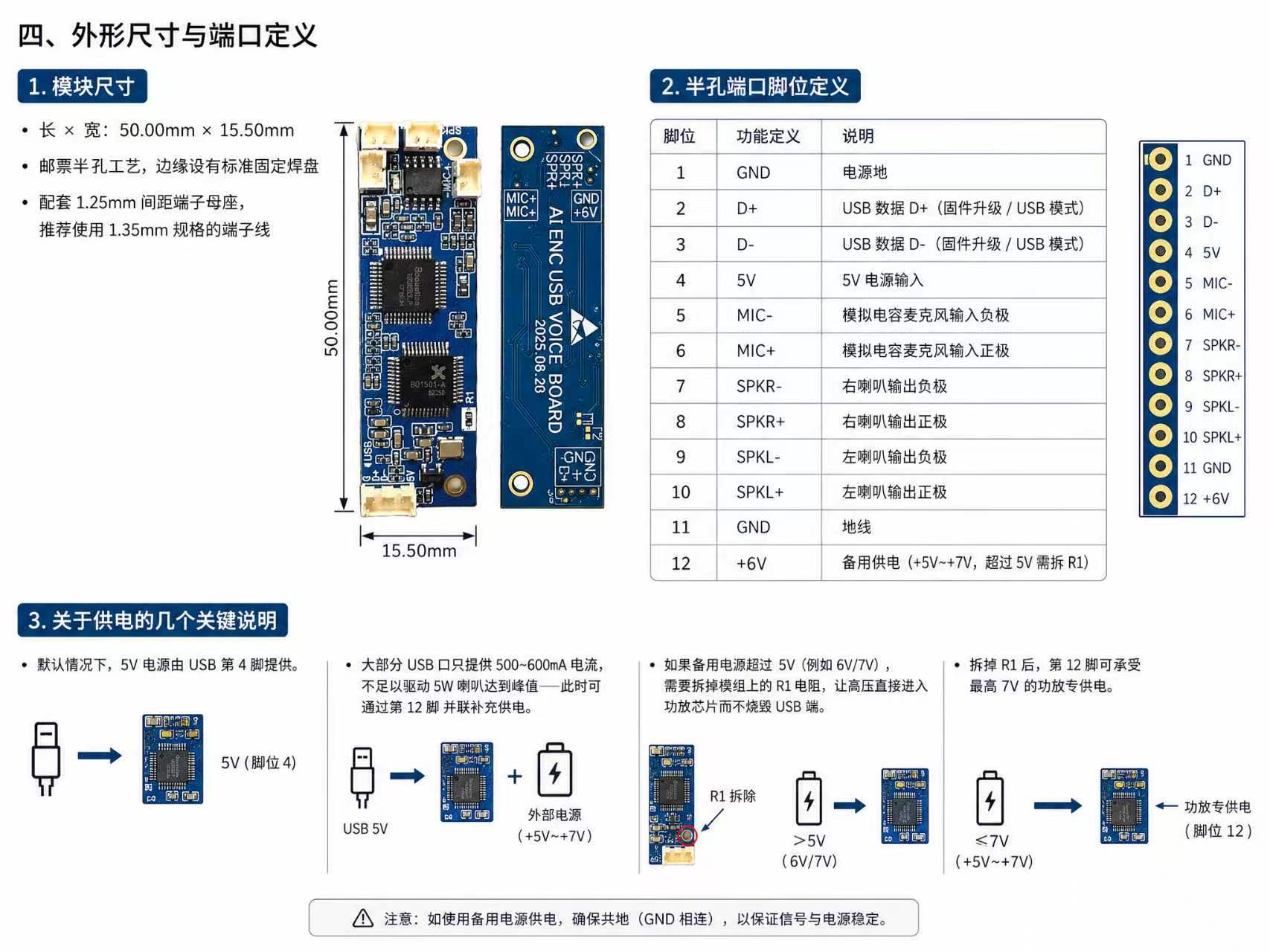

四、外形尺寸与端口定义

1. 模块尺寸

• 长 × 宽：50.00mm × 15.50mm

• 邮票半孔工艺，边缘设有标准固定焊盘

• 配套 1.25mm 间距端子母座，推荐使用 1.35mm 规格的端子线

2. 半孔端口脚位定义

脚位	功能定义	说明
1	GND	电源地
2	D+	USB 数据 D+（固件升级 / USB 模式）
3	D-	USB 数据 D-（固件升级 / USB 模式）
4	5V	5V 电源输入
5	MIC-	模拟电容麦克风输入负极
6	MIC+	模拟电容麦克风输入正极
7	SPKR-	右喇叭输出负极
8	SPKR+	右喇叭输出正极
9	SPKL-	左喇叭输出负极
10	SPKL+	左喇叭输出正极
11	GND	地线
12	+6V	备用供电（+5V~+7V，超过 5V 需拆 R1）

3. 关于供电的几个关键说明

• 默认情况下，5V 电源由 USB 第 4 脚提供

• 大部分 USB 口只提供 500~600mA 电流，不足以驱动 5W 喇叭达到峰值——此时可通过第 12 脚 并联补充供电

• 如果备用电源超过 5V（例如 6V/7V），需要拆掉模组上的 R1 电阻，让高压直接进入功放芯片而不烧毁 USB 端

• 拆掉 R1 后，第 12 脚可承受 最高 7V 的功放专供电

---

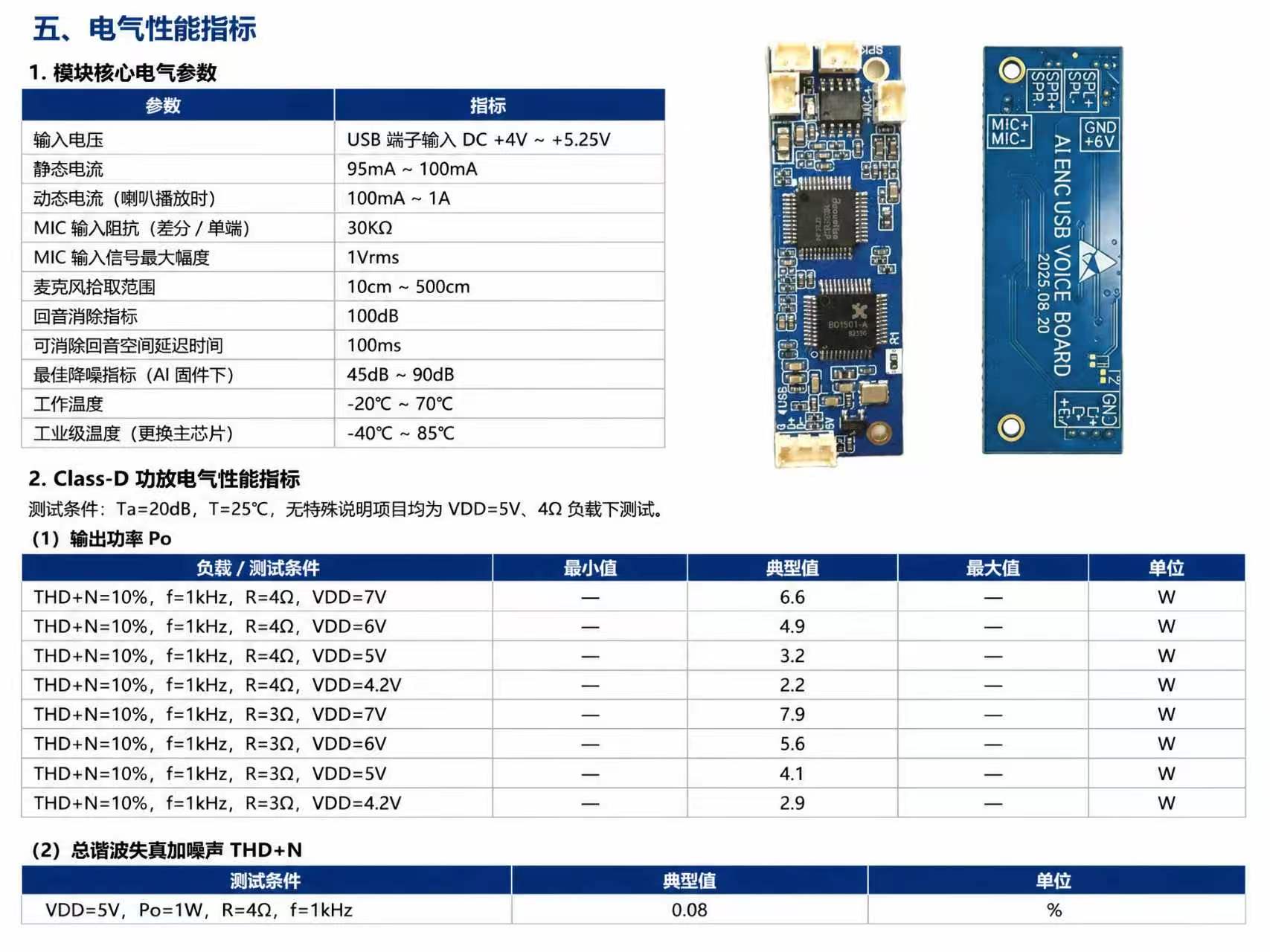

五、电气性能指标

1. 模块核心电气参数

参数	指标
输入电压	USB 端子输入 DC +4V ~ +5.25V
静态电流	95mA ~ 100mA
动态电流（喇叭播放时）	100mA ~ 1A
MIC 输入阻抗（差分 / 单端）	30KΩ
MIC 输入信号最大幅度	1Vrms
麦克风拾取范围	10cm ~ 500cm
回音消除指标	100dB
可消除回音空间延迟时间	100ms
最佳降噪指标（AI 固件下）	45dB ~ 90dB
工作温度	-20℃ ~ 70℃
工业级温度（更换主芯片）	-40℃ ~ 85℃

2. Class-D 功放电气性能指标

测试条件：Ta=20dB，T=25℃，无特殊说明项目均为 VDD=5V、4Ω 负载下测试。

（1）输出功率 Po

负载 / 测试条件	最小值	典型值	最大值	单位
THD+N=10%，f=1kHz，R=4Ω，VDD=7V	—	6.6	—	W
THD+N=10%，f=1kHz，R=4Ω，VDD=6V	—	4.9	—	W
THD+N=10%，f=1kHz，R=4Ω，VDD=5V	—	3.2	—	W
THD+N=10%，f=1kHz，R=4Ω，VDD=4.2V	—	2.2	—	W
THD+N=10%，f=1kHz，R=3Ω，VDD=7V	—	7.9	—	W
THD+N=10%，f=1kHz，R=3Ω，VDD=6V	—	5.6	—	W
THD+N=10%，f=1kHz，R=3Ω，VDD=5V	—	4.1	—	W
THD+N=10%，f=1kHz，R=3Ω，VDD=4.2V	—	2.9	—	W

（2）总谐波失真加噪声 THD+N

测试条件	典型值	单位
VDD=5V，Po=1W，R=4Ω，f=1kHz	0.08	%

---

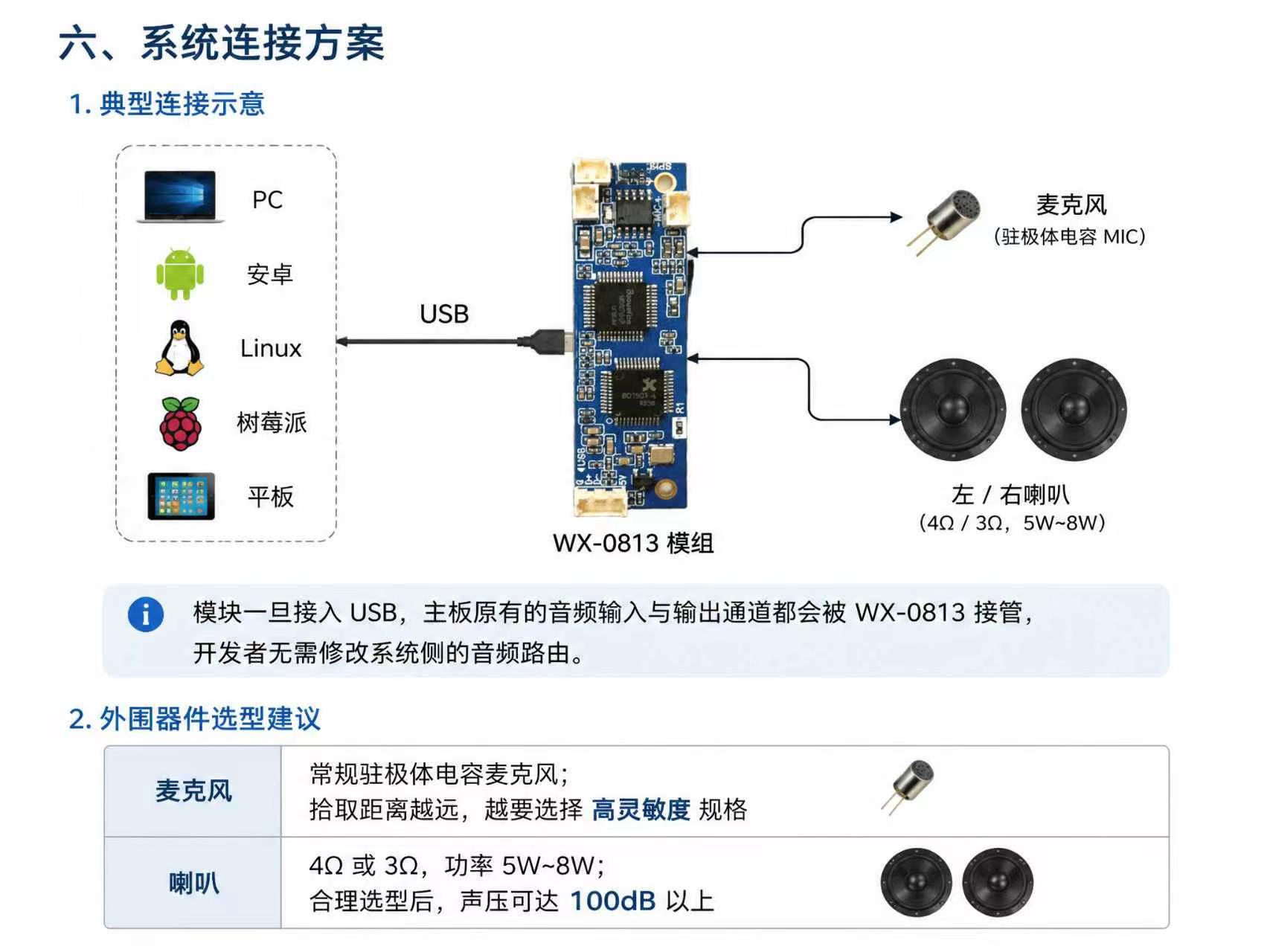

六、系统连接方案

1. 典型连接示意

[PC / 安卓 / Linux / 树莓派 / 平板] ——USB——> [ WX-0813 模组 ]

                                                                              ├── 麦克风（驻极体电容 MIC）

                                                                              └── 左 / 右喇叭（4Ω / 3Ω，5W~8W）

模块一旦接入 USB，主板原有的音频输入与输出通道都会被 WX-0813 接管，开发者无需修改系统侧的音频路由。

2. 外围器件选型建议

• 麦克风：常规驻极体电容麦克风；拾取距离越远，越要选择 高灵敏度 规格

• 喇叭：4Ω 或 3Ω，功率 5W~8W；合理选型后，声压可达 100dB 以上

---

七、内置参数切换：四种拾音距离一键搞定

实际项目中，会议室需要远场拾音、车载需要近嘴拾音、智能玩具需要中等距离……WX-0813 在模组上预留了 T1 / T2 两个短路焊盘，通过是否对地短接，可切换 4 种工作参数：

T1	T2	工作模式	拾音距离
高	高	中距离（默认）	0.5 ~ 2 米
高	低	近距离	0.1 ~ 0.2 米
低	高	远距离	0.5 ~ 5 米
低	低	超远距离	0.5 ~ 8 米

默认 T1、T2 悬空（高电平），为通用中距离参数；如需特殊定制参数，可联系商务及工程团队。

这种"硬件级"的参数切换，让同一块模块可覆盖从智能玩具到远场会议设备的全部产品形态，极大降低备货与开发复杂度。

---

八、应用领域：12 大场景全覆盖

WX-0813 的核心价值在于"把音频脏活打包，让开发者专注业务"。以下是官方推荐的应用场景：

🏠 智能家居与楼宇

• 智能小区、别墅门禁对讲系统

• 智能家居通话对讲

• 老人 / 儿童 / 宠物监护仪

🚗 车载与出行

• 车载蓝牙通话系统

• 车载语音识别智能设备

• 停车场 / 公共场所门卡对讲

🏢 会议与教育

• 智能远程多媒体教育通话

• 企业远程会议设备

• 银行客服通话系统

🛡️ 安防与监控

• 楼宇通话、IPC 摄像头

• 可视门铃

• 矿山矿井呼叫报警系统

🎙️ 录音与记录

• 录音笔、采访记录设备

• 摄像机、录音机、监控拾音

🤖 智能终端

• 笔记本、平板、智能手机、对讲机

• 智能工牌、双分区通话

• 语音识别、虚拟人偶、智能玩具

• 工业机器人、智能导购、智能客服

• 监狱 / 医院呼叫服务通话

一句话总结：只要产品需要"既能听得清、又能让对方听清"，WX-0813 都有一席之地。

---

九、为什么选择 WX-0813？

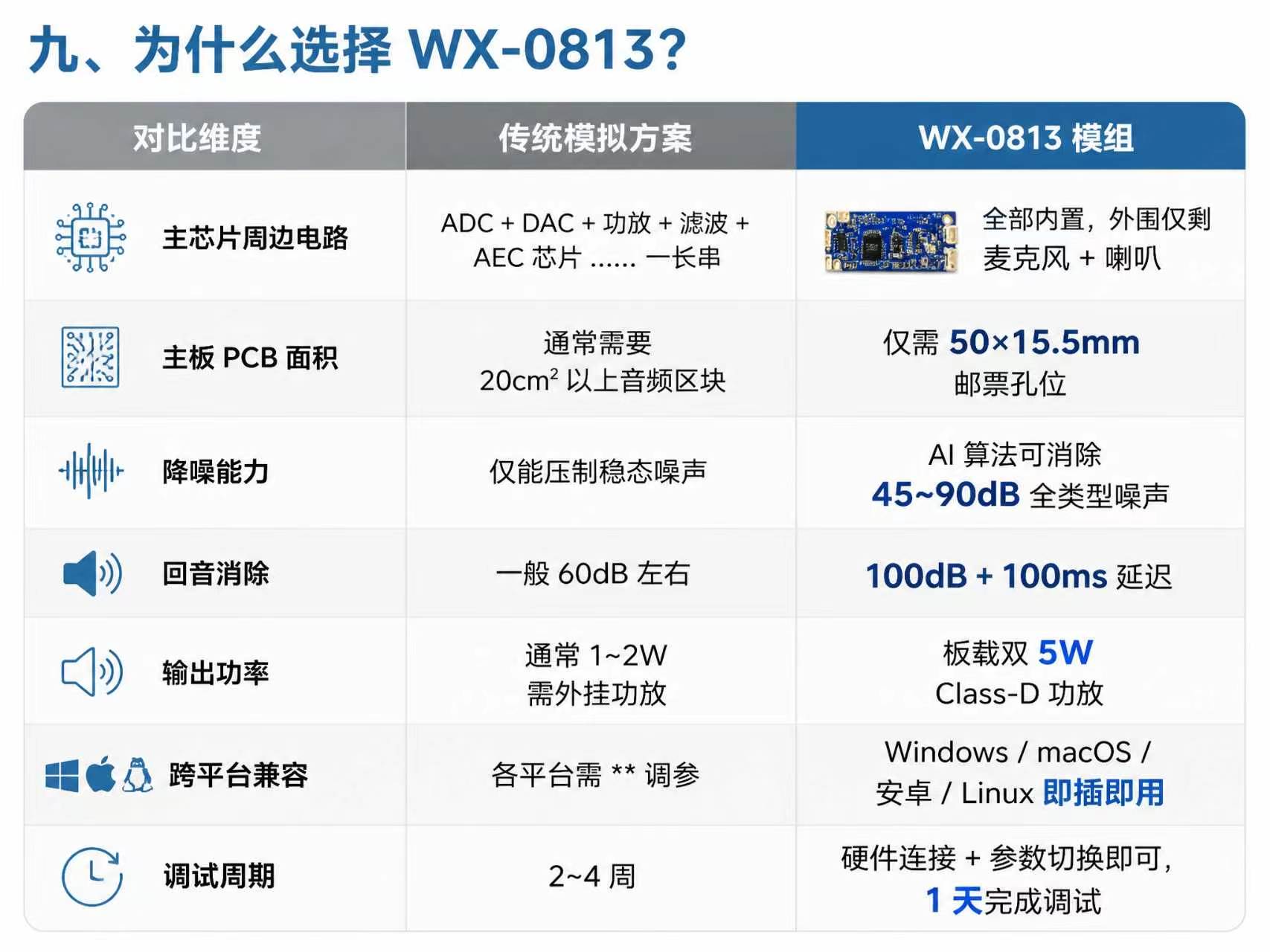

对比维度	传统模拟方案	WX-0813 模组
主芯片周边电路	ADC + DAC + 功放 + 滤波 + AEC 芯片 …… 一长串	全部内置，外围仅剩麦克风 + 喇叭
主板 PCB 面积	通常需要 20cm² 以上音频区块	仅需 50×15.5mm 邮票孔位
降噪能力	仅能压制稳态噪声	AI 算法可消除 45~90dB 全类型噪声
回音消除	一般 60dB 左右	100dB + 100ms 延迟
输出功率	通常 1~2W 需外挂功放	板载双 5W Class-D 功放
跨平台兼容	各平台需独立调参	Windows / macOS / 安卓 / Linux 即插即用
调试周期	2~4 周	硬件连接 + 参数切换即可，1 天完成调试

---

十、结语：把专业级音频交给专业的人去做

在 AIoT 时代，"听得清、说得明"已经成为基础体验门槛。WX-0813 用一块 50×15.5mm 的小模组，把 AI 降噪、全双工消回音、Class-D 功放、跨平台驱动这四件事一次性解决。

无论你正在做的是智能门禁、车载通话、IPC 摄像头，还是远程会议设备—— 接上 USB、插上麦、接上喇叭，剩下的交给 WX-0813。
