Qt 实现一个火箭圆形进度控件

flyfish

文末有源码下载地址

关键词：Qt 6 · QWidget 自绘 · QPainter · 圆形进度环 · QTimer 动画 · 配色主题

一、先看效果

这是一个小 demo，但它把 Qt 自定义控件最常见的几个知识点都串起来了：

圆形进度环：一圈描边弧线随「扫描进度」从 0° 长到 360°；
滑块联动：拖动 QSlider 实时改变扫描角度，控件同步重绘；
扫描动画：点「开始扫描」后，QTimer 每隔 30ms 推进 12°，弧线循环扫动（约 3 秒一圈）；
四套配色：一键切换，整个火箭的颜色跟着变。

火箭的脸、眼睛、翅膀、触角全是用 QPainter 的几何图元一笔笔画出来的，没有用任何图片素材。

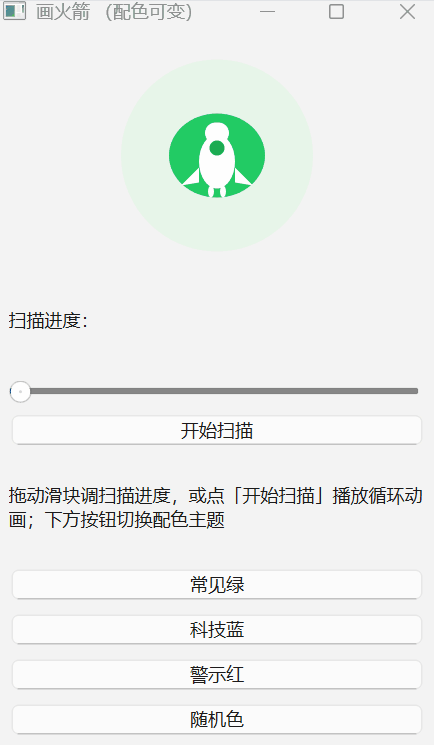

请添加图片描述

二、项目结构

rocket_widget/
├── rocket_widget.pro   # qmake 工程文件
├── main.cpp            # 组装 UI：滑块 / 按钮 / 定时器
├── circleprogress.h    # CircleProgress 控件声明
└── circleprogress.cpp  # CircleProgress 的绘制逻辑

rocket_widget.pro 只有三行关键配置：

QT += widgets
TARGET = rocket_widget
TEMPLATE = app

三、原理

1. 自定义控件：继承 QWidget，重写 paintEvent

Qt 里所有"长得和自带控件不一样"的东西，本质都是子类化 QWidget + 重写 paintEvent。

class CircleProgress : public QWidget {
    Q_OBJECT
public:
    explicit CircleProgress(QWidget *parent = nullptr);
    void setAngle(int a);                 // 0..360 扫描进度
    int angle() const { return m_angle; }
    void setColors(const QColor &main, const QColor &dark, const QColor &light);
protected:
    void paintEvent(QPaintEvent *event) override;
private:
    int m_angle;
    QColor m_main, m_dark, m_light;
};

设计：

状态与绘制分离：m_angle 和三个颜色是"数据"，paintEvent 只负责"把数据画出来"。外部永远通过 setAngle() / setColors() 改数据，而不是直接碰画笔。
改完就 update()：两个 setter 结尾都调用了 update()，这是 Qt 约定的"请求重绘"入口，它会异步触发一次 paintEvent，而不是手动去调绘制函数。

2. Qt 的角度单位是 1/16 度

这是写圆形进度最容易被绊倒的地方。QPainter::drawArc 的角度参数不是普通度数，而是度的 1/16：

int startAngle = 90 * 16;      // 90° × 16 = 1440，起点在 12 点钟方向
int spanAngle  = -m_angle * 16; // 负号表示逆时针扫动
p.drawArc(cx - r + 6, cy - r + 6, (r - 6) * 2, (r - 6) * 2, startAngle, spanAngle);

还要记住 Qt 的两条约定：

角度 0° 在 3 点钟方向（不是 12 点）；
正值 顺时针，负值逆时针。

所以 90 * 16 把弧的起点从 3 点挪到了 12 点；spanAngle 取负，弧就从顶部开始往逆时针方向"长"出来。当 m_angle = 360 时正好画满一整圈。

3. 进度弧本身怎么画

p.setPen(QPen(m_main, 10, Qt::SolidLine, Qt::RoundCap)); // 主色、线宽10、圆头端点
p.drawArc(cx - r + 6, cy - r + 6, (r - 6) * 2, (r - 6) * 2, startAngle, spanAngle);

弧画在半径 r-6 = 58 的圆上，比底圆（r=64）小一圈，给描边留出余量，避免被控件边缘裁切；
Qt::RoundCap 让弧的两端是圆头，视觉更精致；
画笔 setPen 决定"线"的颜色和粗细，画填充图形前记得切回 setPen(Qt::NoPen)。

4. 用几何图元拼出一张火箭脸

整个火箭没有任何贴图，全靠 drawEllipse / drawRoundedRect / drawPolygon 拼出来（坐标以圆心 (70,70) 为基准）：

// 脸（主色大椭圆）
p.setBrush(m_main);
p.drawEllipse(cx - 32, cy - 28, 64, 56);

// 眼白
p.setBrush(Qt::white);
p.drawEllipse(cx - 12, cy - 14, 24, 36);

// 鼻子/嘴（圆角矩形）
p.drawRoundedRect(cx - 8, cy - 22, 16, 14, 7, 7);

// 左右翅膀（三角形多边形）
QPolygonF leftWing;
leftWing << QPointF(cx - 12, cy + 8) << QPointF(cx - 24, cy + 20) << QPointF(cx - 12, cy + 18);
p.drawPolygon(leftWing);
// 右翅膀对称……

// 触角上的小圆点
p.drawEllipse(cx - 6, cy + 20, 4, 8);
p.drawEllipse(cx + 2, cy + 20, 4, 8);

// 眼珠（暗色）
p.setBrush(m_dark);
p.drawEllipse(cx - 5, cy - 10, 10, 10);

一个小经验：先 setBrush 后 draw。Qt 的填充色是由当前画笔/画刷状态决定的，画下一个不同颜色的图形前，务必重新 setBrush，否则会沿用上一个颜色。

5. 三色主题：一个接口换一身皮肤

控件把颜色拆成三个语义角色，比"只给一个主色"灵活得多：

角色	用途
`m_main`	进度弧 + 脸 + 眼白之外的主体
`m_dark`	描边感、眼珠等"重色"细节
`m_light`	底盘背景的浅色

切换主题就是调一次 setColors：

cp->setColors(QColor(0x22,0xCB,0x64), QColor(0x1B,0xA3,0x4D), QColor(0xE8,0xF5,0xE9)); // 常见绿
cp->setColors(QColor(0x20,0x9E,0xFF), QColor(0x16,0x7A,0xD9), QColor(0xE3,0xF2,0xFD)); // 科技蓝
cp->setColors(QColor(0xFF,0x4D,0x4F), QColor(0xD9,0x33,0x33), QColor(0xFD,0xEC,0xEC)); // 警示红

「随机色」还顺手演示了 QColor 的明度派生：

QColor main(rnd(), rnd(), rnd());
cp->setColors(main, main.darker(120), main.lighter(185)); // 主色自动推出暗色/浅色

darker() / lighter() 接收一个百分比因子，是做"同色系深浅"最省事的办法。

6. 扫描动画：QTimer + 滑块联动

动画没用任何高级框架，就是 QTimer 定时改角度：

QTimer timer;
QObject::connect(&timer, &QTimer::timeout, [&]() {
    static int ang = 0;
    ang = (ang + 12) % 360;     // 每次前进 12°
    cp->setAngle(ang);          // 改数据 → update()
    slider->setValue(ang);      // 顺手同步滑块，UI 不"各画各的"
});
// 点击按钮在 开始/停止 间切换
QObject::connect(scan, &QPushButton::clicked, [&]() {
    if (timer.isActive()) { timer.stop(); scan->setText("开始扫描"); }
    else { timer.start(30);  scan->setText("停止扫描"); }
});

30ms 一次、每次 +12°，数学上 360/12×30ms = 900ms？不对，应该是 360/12 = 30 步 × 30ms = 900ms 一圈。无论快慢，关键是：定时器只改"数据"，绘制永远交给 paintEvent，职责清晰。

滑块和动画共用同一个 setAngle，所以手动拖和自动扫不会互相打架——这是"单一数据源"带来的好处。

四、完整代码

circleprogress.h

#ifndef CIRCLEPROGRESS_H
#define CIRCLEPROGRESS_H

#include <QWidget>
#include <QColor>

class CircleProgress : public QWidget {
    Q_OBJECT
public:
    explicit CircleProgress(QWidget *parent = nullptr);
    void setAngle(int a);
    int angle() const { return m_angle; }
    void setColors(const QColor &main, const QColor &dark, const QColor &light);
protected:
    void paintEvent(QPaintEvent *event) override;
private:
    int m_angle;
    QColor m_main, m_dark, m_light;
};

#endif // CIRCLEPROGRESS_H

circleprogress.cpp

#include "circleprogress.h"
#include <QPainter>
#include <QPolygonF>

CircleProgress::CircleProgress(QWidget *parent) : QWidget(parent), m_angle(0) {
    setFixedSize(140, 140);
    m_main  = QColor(0x22, 0xCB, 0x64);
    m_dark  = QColor(0x1B, 0xA3, 0x4D);
    m_light = QColor(0xE8, 0xF5, 0xE9);
}

void CircleProgress::setAngle(int a) {
    m_angle = qBound(0, a, 360);
    update();
}

void CircleProgress::setColors(const QColor &main, const QColor &dark, const QColor &light) {
    m_main = main; m_dark = dark; m_light = light;
    update();
}

void CircleProgress::paintEvent(QPaintEvent *) {
    QPainter p(this);
    p.setRenderHint(QPainter::Antialiasing);
    int cx = 70, cy = 70, r = 64;

    p.setPen(Qt::NoPen);
    p.setBrush(m_light);
    p.drawEllipse(cx - r, cy - r, r * 2, r * 2);

    int startAngle = 90 * 16;
    int spanAngle  = -m_angle * 16;
    p.setPen(QPen(m_main, 10, Qt::SolidLine, Qt::RoundCap));
    p.drawArc(cx - r + 6, cy - r + 6, (r - 6) * 2, (r - 6) * 2, startAngle, spanAngle);

    p.setPen(Qt::NoPen);
    p.setBrush(m_main);
    p.drawEllipse(cx - 32, cy - 28, 64, 56);

    p.setBrush(Qt::white);
    p.drawEllipse(cx - 12, cy - 14, 24, 36);
    p.drawRoundedRect(cx - 8, cy - 22, 16, 14, 7, 7);
    QPolygonF leftWing;
    leftWing << QPointF(cx - 12, cy + 8) << QPointF(cx - 24, cy + 20) << QPointF(cx - 12, cy + 18);
    p.drawPolygon(leftWing);
    QPolygonF rightWing;
    rightWing << QPointF(cx + 12, cy + 8) << QPointF(cx + 24, cy + 20) << QPointF(cx + 12, cy + 18);
    p.drawPolygon(rightWing);
    p.drawEllipse(cx - 6, cy + 20, 4, 8);
    p.drawEllipse(cx + 2, cy + 20, 4, 8);
    p.setBrush(m_dark);
    p.drawEllipse(cx - 5, cy - 10, 10, 10);
}

main.cpp

#include <QApplication>
#include <QPushButton>
#include <QSlider>
#include <QVBoxLayout>
#include <QLabel>
#include <QTimer>
#include <QColor>
#include <QRandomGenerator>
#include "circleprogress.h"

int main(int argc, char *argv[]) {
    QApplication a(argc, argv);

    QWidget w;
    w.setWindowTitle(QString::fromUtf8("画火箭 （配色可变）"));

    CircleProgress *cp = new CircleProgress;

    QSlider *slider = new QSlider(Qt::Horizontal);
    slider->setRange(0, 360);
    slider->setValue(0);
    QObject::connect(slider, &QSlider::valueChanged, cp, &CircleProgress::setAngle);

    QPushButton *scan = new QPushButton(QString::fromUtf8("开始扫描"));
    QLabel *tip = new QLabel(QString::fromUtf8("拖动滑块调扫描进度，或点「开始扫描」播放循环动画；下方按钮切换配色主题"));
    tip->setWordWrap(true);

    QTimer timer;
    QObject::connect(&timer, &QTimer::timeout, [&]() {
        static int ang = 0;
        ang = (ang + 12) % 360;
        cp->setAngle(ang);
        slider->setValue(ang);
    });
    QObject::connect(scan, &QPushButton::clicked, [&]() {
        if (timer.isActive()) { timer.stop(); scan->setText(QString::fromUtf8("开始扫描")); }
        else { timer.start(30); scan->setText(QString::fromUtf8("停止扫描")); }
    });

    QPushButton *green = new QPushButton(QString::fromUtf8("常见绿"));
    QPushButton *blue  = new QPushButton(QString::fromUtf8("科技蓝"));
    QPushButton *red   = new QPushButton(QString::fromUtf8("警示红"));
    QPushButton *rand  = new QPushButton(QString::fromUtf8("随机色"));
    QObject::connect(green, &QPushButton::clicked, [&]() {
        cp->setColors(QColor(0x22,0xCB,0x64), QColor(0x1B,0xA3,0x4D), QColor(0xE8,0xF5,0xE9));
    });
    QObject::connect(blue, &QPushButton::clicked, [&]() {
        cp->setColors(QColor(0x20,0x9E,0xFF), QColor(0x16,0x7A,0xD9), QColor(0xE3,0xF2,0xFD));
    });
    QObject::connect(red, &QPushButton::clicked, [&]() {
        cp->setColors(QColor(0xFF,0x4D,0x4F), QColor(0xD9,0x33,0x33), QColor(0xFD,0xEC,0xEC));
    });
    QObject::connect(rand, &QPushButton::clicked, [&]() {
        auto rnd = []() { return QRandomGenerator::global()->bounded(256); };
        QColor main(rnd(), rnd(), rnd());
        cp->setColors(main, main.darker(120), main.lighter(185));
    });

    QVBoxLayout *lay = new QVBoxLayout(&w);
    lay->addWidget(cp, 0, Qt::AlignHCenter);
    lay->addWidget(new QLabel(QString::fromUtf8("扫描进度：")));
    lay->addWidget(slider);
    lay->addWidget(scan);
    lay->addWidget(tip);
    lay->addWidget(green);
    lay->addWidget(blue);
    lay->addWidget(red);
    lay->addWidget(rand);
    w.resize(300, 480);
    w.show();

    return a.exec();
}

五、清单

角度要乘 16：drawArc / drawPie 的参数是 1/16 度，忘乘会得到几乎看不见的弧。
update() 不是 repaint()：前者合并多次请求、在下个事件循环重绘，性能更好；强行同步重绘请用 repaint()（一般没必要）。
qBound 兜底：setAngle 用 qBound(0, a, 360) 把输入夹在合法区间，外部传脏数据也不会画出怪弧。
setFixedSize 与绘制坐标耦合：控件固定 140×140，绘制时圆心写死 (70,70)。若想支持自适应大小，应改用 width()/2、height()/2 动态计算，而不是硬编码。
抗锯齿别忘：p.setRenderHint(QPainter::Antialiasing) 让弧和椭圆边缘平滑，否则在高分屏上会有明显锯齿。
画刷状态会"粘"：连续画多个不同颜色的图元，记得每次 setBrush，否则颜色会串。

六、可以怎么扩展

绑定真实进度：现在 angle 是演示值，把它接到文件拷贝 / 网络请求的 bytesReceived / bytesTotal 上就是现成的进度环。
渐变描边：把 QPen 的颜色换成 QLinearGradient，进度弧立刻有质感。
呼吸光晕：在 paintEvent 里再叠一层带透明度的外圆，透明度用 QTimer 驱动，做"扫描中"的脉冲效果。
换成 SVG / 图标：若火箭要更精致，可用 QSvgRenderer 加载矢量图，再叠加手绘进度弧，比纯几何图元省事。
支持高 DPI 自适应：用 devicePixelRatio() 配合 QPainter 的变换，避免 4K 屏上控件发虚。
