matlab绘图（一）简单二维图像

一、绘制二维曲线的基本方法

在曲线上顺序取若干点，将这些点用折线段连起来。当这些点足够密时，则折线段看上去就是光滑的曲线。用N表示所取的点数，将这N个点的x坐标、y坐标分别存入向量x, y中，使得 (x(i),y(i))是曲线上第i个点的坐标（i=1,2,…,N)，则用命令plot(x,y)就可以把这N个点连起来，因而把这条曲线画出来。

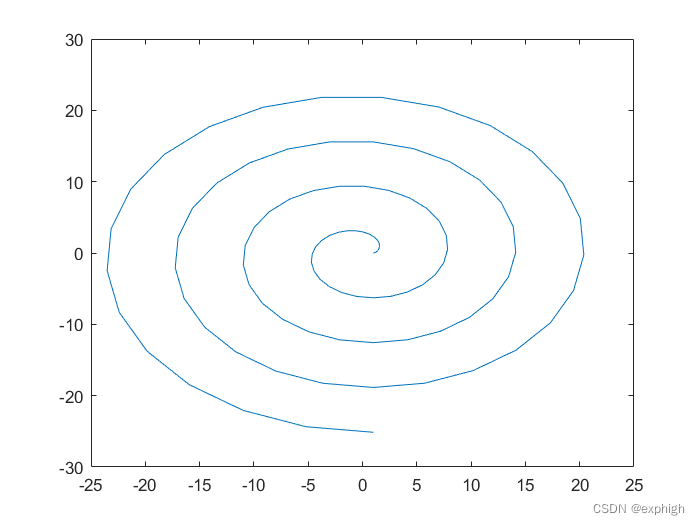

例1：

上代码：

t=linspace(0,8*pi,101);%取点
x=cos(t)+t.*sin(t);%计算x
y=sin(t)-t.*cos(t);%计算y
plot(x,y)%绘图

 运行结果：

 二、plot用法（可用help查看matlab帮助文档）

（1）plot(x,y)，其中x和y是长度相同的向量，分别是由数据点的x坐标和y坐标值构成的向量。

例2.

其中， n为正整数(n=2,3,…)。绘制玫瑰线。

R=5;
n=10;
%世上何来常青树，心中不负便胜朝朝暮暮
theta=linspace(0,2*pi,101);%取点
rho=R*cos(n*theta);
x=rho.*cos(theta);%计算x
y=rho.*sin(theta);%计算y
h=plot(x,y,'LineWidth',0.88,'Color','#FF7F24')%h为图形句柄，可以通过set命令来设置
title('玫瑰线方程');%添加标题
xlim([-5 5]);%设置x轴范围
ylim([-5 5]);%设置y轴范围
%此处也可以用axis命令
%axis([-5 5 -5 5])
set(gca,'xtick',-5:1:5);%设置x轴刻度间隔
set(gca,'ytick',-5:1:5);%设置y轴刻度间隔
text(1.99,3.55,'The useful {\bf MATLAB}')';%添加文本（1.99，3.55）为坐标位置
xlabel('x');%设置x轴标签
ylabel('y');%设置y轴标签
grid on%网格线
box on%显示围绕当前坐标区的框轮廓

运行结果：

 (2)plot(X,Y):X和Y是同样大小的矩阵。设X和Y的列数是n，则绘制n条曲线,以矩阵X和Y的第i列为横、纵坐标，绘制第i条曲线)

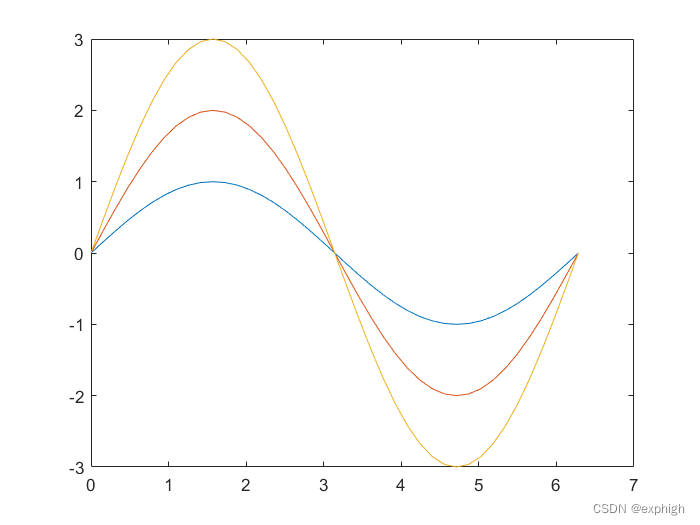

例3

在同一坐标系中绘制三条幅值不同的正弦曲线

x=[0:pi/20:2*pi]';
y=sin(x);
X=[x x x];
Y=[y 2*y 3*y];
plot(X,Y)

运行结果：

 三、设置颜色、线型和点的绘制方式

（1）常用的颜色（后边是我积累了一些比较好看的颜色）

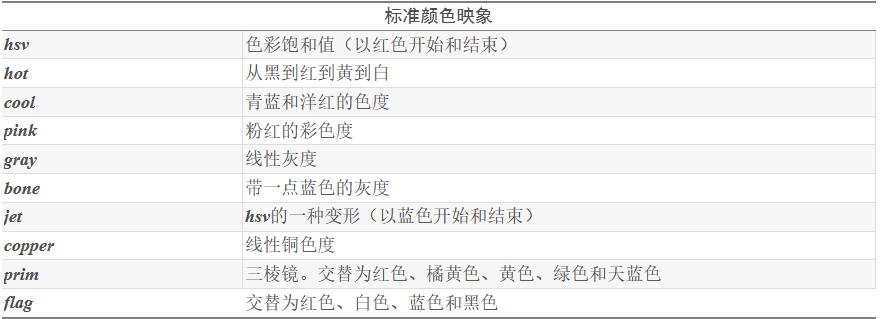

此外，matlab还提供了标准颜色映像

 （2）常用线形（matlab默认为虚线）

主要有四种：

实线：-                 虚线：--                点划线:-.                点线： :

(3)点的标记符号

四、图形的标注格式

 先说这么多，下期再继续分享~
